10.7.Использование МОП-ключей в электронных устройствах с переключаемыми конденсаторами

Как известно, основными компонентами интегральных схем (ИС) являются резисторы, конденсаторы и транзисторы (биполярные или (и) полевые), выполняющие функции усилительных и ключевых элементов.

В современной электронике наблюдается устойчивая тенденция вытеснения МОП-транзисторами других типов транзисторов практически во всех категориях ИС, кроме некоторых разновидностей прецизионных и высокочастотных аналоговых ИС. Это объясняется следующими основными преимуществами МОП-технологии ИС по сравнению с биполярными технологиями:

–существенно более высокой плотностью упаковки транзисторов на кристалле;

–простотой схемотехники и технологии изготовления МОП-ИС;

–на несколько порядков меньшей потребляемой мощностью при одинаковой функциональной сложности;

–на несколько порядков большим входным импедансом функциональных узлов ИС (что существенно упрощает сопряжение ИС между собой и управление их режимами и параметрами).

Кроме вышеперечисленных, важным преимуществом МОПтехнологии ИС является простота реализации конденсаторов, функции которых при этом выполняют емкости затвор – канал МОПтранзисторов.

С другой стороны, при производстве МОП-ИС (как и биполярных) определенную сложность представляет изготовление резисторов в интегральном исполнении, а также обеспечение приемлемой точности изготовления таких резисторов и стабильности их характе-

ристик во времени и при изменении температуры. В частности, типовая погрешность номинала резистора, изготовленного методом ионной имплантации, составляет порядка нескольких десятых процента, а его температурный коэффициент – несколько сотых долей процента на градус, в то время как аналогичные параметры для МОП-конденсатора примерно на порядок меньше [3].

В качестве радикального решения вышеуказанной проблемы было предложено реализовывать функции резисторов в МОП-ИС посредством переключаемых конденсаторов (ПК), состоящих из МОПконденсаторов, коммутируемых ключами на МОП-транзисторах. ПК

при этом или выступают в качестве цепей прямой имитации резисторов, или (преимущественно в аналого-цифровых и цифро-аналоговых преобразователях) служат для косвенной (функциональной) замены резисторов в кодоуправляемых источниках напряжения, а также в интеграторах [3, 10]. При этом для цепей прямой имитации резисторов посредством ПК характерно постоянное переключение конденсаторов в процессе работы, а для ПК, служащих для функциональной замены резисторов – периодическое выполнение некоторого рабочего цикла, состоящего из нескольких тактов коммутации, обычно с восстановлением начальных значений зарядов на конденсаторах перед каждым рабочим циклом.

С точки зрения теории цепей электронные устройства с переключаемыми конденсаторами (ЭУПК) относятся к дискретным системам с непрерывными (аналоговыми) входными сигналами, так как изменение во времени их выходных сигналов носит дискретный характер. Это означает, что информативными являются значения указанных сигналов только в некоторые моменты времени, соответствующие окончанию очередной фазы коммутации. Поэтому рассмотрение и анализ ЭУПК должно осуществляться с учетом дискретного характера их сигналов.

Необходимо также отметить, что корректное функционирование ЭУПК, как и других типов дискретных систем с непрерывными входными сигналами, возможно только при периоде дискретизации (применительно к ЭУПК – длительности фазы коммутации), намного меньшем периода наиболее высокочастотной из спектральных компонент входного сигнала.

Технология ПК позволяет:

– строить аналоговые и аналого-цифровые ИС на основе только МОП-транзисторов (однотипных элементов), выступающих как в качестве усилительных и ключевых элементов, так и конденсаторов (роль которых при этом играет емкость между затвором и каналом МОП-транзисторов) и элементов цепей имитации или функциональной замены резисторов;

– обеспечивать повышенную точность реализации резисторов и стабильность их сопротивления по сравнению с «классическими» методами их изготовления (например, ионной имплантацией), что обусловлено значительно более высокой точностью и стабильностью емкости МОП-конденсаторов и, тем более, периода коммутации ПК

по сравнению с аналогичными параметрами резисторов в интегральном исполнении, изготовленных «классическими» мето-

с управляемой частотой среза).

Естественно, технология ПК не свободна от недостатков, основными из которых являются [3, 10]:

–существенные погрешности имитации или функциональной замены резисторов на частотах, превышающих 10 – 20 % частоты коммутации;

–характерный для всех дискретных систем эффект наложения спектров (элайзинга), заключающийся в искажении спектра выходного сигнала ЭУПК при наличии во входном сигнале составляющих с частотами выше половины частоты коммутации;

–наличие на выходе ЭУПК наводок, обусловленных процессами коммутации; частота данных наводок совпадает с частотой коммутации, а амплитуда обычно составляет порядка единиц – десятков милливольт.

Однако ввиду того, что на практике частота коммутации на несколько порядков превышает верхнюю граничную частоту информативного входного и выходного сигнала ЭУПК, влияние перечисленных недостатков на функционирование ЭУПК достаточно легко сводится к минимуму. Эффекты, обусловленные первыми двумя из них, устраняются включением на входе ЭУПК ФНЧ (фильтра низкой частоты) с частотой среза, намного меньшей частоты коммутации, а наводки на выходе ЭУПК – включением на нем аналогичного ФНЧ. Обычно указанные ФНЧ или компоненты для их реализации входят в состав ИС на ПК.

Вышесказанное, в целом, обусловливает весьма широкое применение технологии ПК в современных аналоговых и аналогоцифровых ИС.

Рассмотрим общие принципы реализации ЭУПК, основанных как на прямой имитации, так и на косвенной замене резисторов.

ЭУПК на основе прямой имитации резисторов. Физический принцип прямой имитации резисторов посредством коммутации конденсаторов может быть пояснен на примере ПК, функциональная схема которого представлена на рис. 10.20, а, а временные диаграммы сигналов управления его ключами показаны на рис. 10.20, б. Буквами

е и о обозначены сигналы управления ключами, активные в течение четной и нечетной фаз коммутации, от английских слов «even» – четный и «odd» – нечетный. Длительности четной и нечетной фаз коммутации ПК всегда равны между собой, а управляющие сигналы четной и нечетной фаз взаимно инверсны.

а

б

Т – период коммутации

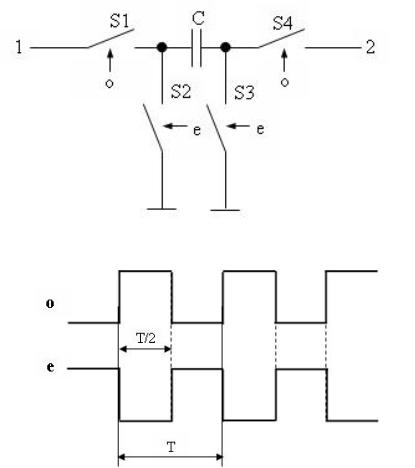

Рис. 10.20. Пример цепи прямой имитации резистора на ПК (а)

ивременные диаграммы сигналов управления ее ключами (б)

Втечение нечетных фаз коммутации, т.е. при замыкании ключей S1 и S4, конденсатор заряжается напряжением, приложенным между точками 1 и 2. При размыкании ключей S1 и S4 и замыкании управляемой в противофазе с ними пары ключей S2 и S3 (в течение четных

а длительности данных циклов равны половине периода указанных сигналов.

С физической точки зрения, принцип имитации резистора посредством ПК можно пояснить следующим образом. Как известно, конденсатор проводит электрический ток только в процессе заряда/разряда. Поэтому ПК, функционирующий в режиме периодического заряда с последующим разрядом можно рассматривать как структуру, способную проводить ток любой частоты, в том числе постоянный.

Определим эквивалентное сопротивление между точками 1 и 2 представленного на рис. 10.20, а, ПК в простейшем с точки зрения анализа случае – при пренебрежимо малом сопротивлении между каждой из указанных точек и общей шиной. Это имеет место, например, при работе данного ПК в качестве входного резистора интегратора на операционном усилителе (ОУ) [6], при пренебрежимо малом выходном сопротивлении источника входного напряжения интегратора. На рис. 10.21, а, и 10.21, б, приведены эквивалентные схемы указанного ЭУПК в каждой из двух фаз коммутации. Для упрощения полагаем, что конденсаторы, ключи и ОУ идеальны (в частности, коэффициент усиления и входное сопротивление ОУ бесконечно велики [6]).

Очевидно, эквивалентное сопротивление ПК равно отношению среднего за период коммутации значения напряжения на нем к среднему значению тока через ПК за указанный период. Среднее за период коммутации T напряжение на ПК анализируемого ЭУПК, описывается следующим выражением:

1 T

UC1 C10iC1(t) dt,

откуда получаем, что:

UC1 IC1T ,

C1

где IС1 – среднее за период коммутации значение тока через ПК.

Следовательно, эквивалентное сопротивление анализируемого ПК равно:

RЭ UС1 Т .

IС1 C1

а

б

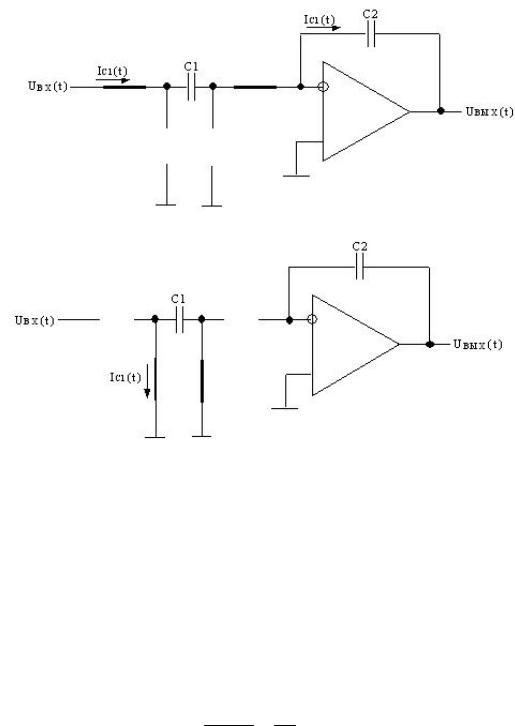

Рис. 10.21. Эквивалентные схемы интегратора на ПК в нечетных (а) и четных (б) фазах коммутации

На частотах, много меньших частоты коммутации, падение напряжения на ПК и ток через него можно приближенно считать постоянными в течение периода коммутации. Поэтому в данном частотном диапазоне верно соотношение:

uC1(t) T . iC1(t) C1

Таким образом, на частотах, много меньших частоты коммутации, данный ПК эквивалентен резистору с сопротивлением, прямо пропорциональным периоду коммутации и обратно пропорцио-нальным емкости ПК.

Естественно, кроме рассмотренной выше цепи имитации резистора на ПК, известно достаточно много вариантов реализации подобных цепей.

В общем случае, на частотах, намного меньших частоты коммутации, эквивалентный импеданс цепи прямой имитации резистора на базе ПК равен kT /C , где k – коэффициент, зависящий от конкретной конфигурации ПК, а также от соотношения между емкостью ПК и выходной емкостью источника сигнала, с одной стороны, и емкостью нагрузки – с другой [10]. Необходимо также отметить, что корректное функционирование указанных цепей возможно только при емкостном характере как выходного импеданса источника сигнала, так и нагрузки [3, 10].

ЭУПК на основе косвенной замены резисторов. В ЭУПК ука-

занного класса ПК служат преимущественно в качестве элементов кодоуправляемых источников напряжения [3, 10]. Принцип действия таких источников основан на задании их выходных напряжений путем комбинирования и перераспределения зарядов (напряжений) на коммутируемых конденсаторах, входящих в состав указанных источников.

Базовыми положениями при анализе указанных ЭУПК являются следующие [3, 10]:

– в установившемся режиме заряд конденсатора QC и при-

ложенное к нему напряжение UC связаны соотношением:

общий заряд n параллельно соединенных конденсаторов равен сумме их зарядов:

i1

апри последовательном соединении n конденсаторов их заряды равны между собой:

– при коммутации напряжение на конденсаторе не может изменяться скачкообразно.

Основными разновидностями ЭУПК на основе косвенной замены резисторов являются цифро-аналоговые и аналого-цифровые преоб-

разователи (ЦАП и АЦП) на ПК.

Подробное изложение вопросов реализации и анализа ЭУПК на основе косвенной замены резисторов представлено в [3] и [10].

МОДУЛЬ 3. ОСНОВЫ ЦИФРОВОЙ СХЕМОТЕХНИКИ ЭЛЕКТРОННЫХ СРЕДСТВ

11.ОCНОВЫ ТЕОРИИ ЛОГИЧЕСКИХ (ПЕРЕКЛЮЧАТЕЛЬНЫХ) ФУНКЦИЙ

11.1. Логические функции и элементы

В подавляющем большинстве ЭВМ и цифровых устройств обрабатываемая информация представлена в виде двоичных чисел. Переменные величины и функции от них, которые могут принимать только два значения 1 и 0, называются логическими переменными и логическими (переключательными) функциями. Свойства логических функций изучает алгебра логики, а реализация логических функций осуществляется функциональными устройствами, называемыми логическими элементами.

Значениям переменных 1 и 0 ставятся в соответствие символы двоичного алфавита 1 и 0, а также физические аналоги – два хорошо различимых значения напряжения, тока, электрического сопротивления, магнитной индукции. Величина и полярность уровней (например, напряжения), которым ставятся в соответствие символы 0 и 1, выбираются из соображений удобства технической реализации и заданной помехоустойчивости.

В основе цифровой техники лежит использование логических или переключательных схем. Различают два класса логических схем [16]:

1. Комбинационные схемы, в которых значение выходной переменной зависит только от значений входных переменных

вданный момент времени.

2.Последовательностные схемы, в которых значение выходной

переменной зависит не только от значений входных переменных

вданный момент, но и от состояний элементов памяти, заданных

впредыдущих тактах работы.

Функционирование любого, сколь угодно сложного цифрового устройства можно описать двояким образом: аналитически или

с помощью таблиц. Распространены комбинационные схемы, имеющие m логических входов и n логических выходов (рис. 11.1).

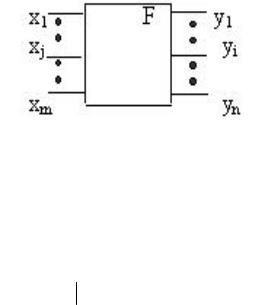

Рис. 11.1. Блок-схема цифрового устройства

Если x1, x2, …. xj, … xm – информационные значения независимых входных (управляющих) сигналов, а y1, y2, … yi, ... yn – информационные значения выходных сигналов, то комбинационная схема может быть описана системой уравнений:

Функцию Yi называют логической (булевой или переключательной). При наличии m независимых входных переменных, каждая из которых может принимать два значения (1 или 0), максимальное число возможных наборов из этих переменных будет А = 2m, а максимально возможное число значений функций определится соотношением Nm = 2A.

Можно задать систему уравнений (11.1) в виде таблиц, называемых таблицами истинности. Таблицы и аналитические выражения используются для анализа и синтеза устройств

снаименьшим количеством элементов [16].

Валгебре логики основными считаются такие функции (операции), при помощи которых можно записать любую сложную логическую функцию и распространить их действие на любое количество переменных. Такими основными функциями являются следующие три:

1) инверсия (отрицание) – операция НЕ;

2)конъюнкция (логическое умножение) – операция И;

3)дизъюнкция (логическое сложение) – операция ИЛИ.

Сущность логической операции инвертирования состоит в отрицании первичного высказывания. С помощью логической операции НЕ можно переводить прямой код в обратный и наоборот. Обратным кодом при положительном кодировании называется такой, в котором истинному логическому высказыванию соот-

ветствует нулевой сигнал (цифра 0), а ложному – единичный сигнал (цифра 1). В математической логике высказывания оцениваются двумя критериями: оно может быть «истинным» или «ложным». Этому можно поставить в соответствие цифры 1 и 0, либо сигналы, условно соответствующие этим цифрам. Аналитически операция НЕ записывается в виде y x (читается «игрек равен не икс»). Табличное представление этой функции (таблица истинности) и условное графическое обозначение (УГО) элемента (инвертора), реализующего эту функцию, показаны на рис. 11.2.

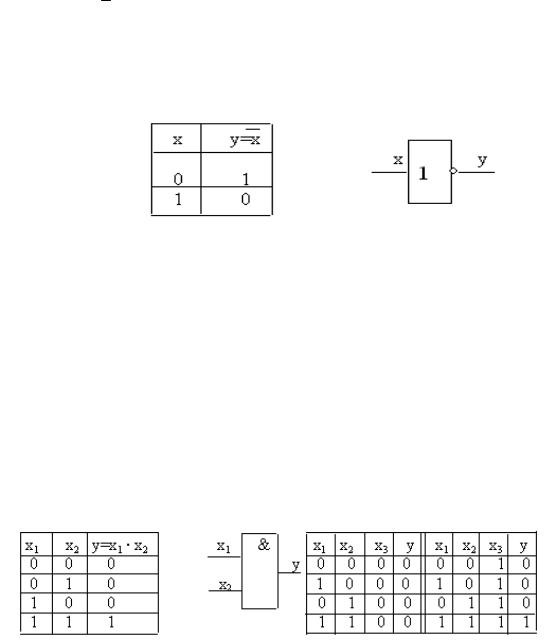

Рис. 11.2. Таблица истинности и УГО инвертора

Конъюнкция – операция И или логическое произведение, является сложным высказыванием, истинным только в единственном случае, когда истинны все элементарные высказывания. Аналитически эта операция записывается следующим образом:

Принятая форма записи наглядно показывает, что функция «y» обращается в нуль, если хотя бы один из аргументов принимает нулевое значение. Таблицы истинности и условные обозначения некоторых конъюнкторов показаны на рис. 11.3.

Рис. 11 3. Таблицы истинности для конъюнкторов с двумя и тремя аргументами и УГО двухвходового конъюнктора

Дизъюнкция – логическая сумма (операция ИЛИ) является сложным высказыванием, истинным, если истинно не менее чем одно элементарное высказывание. Аналитическое выражение этой операции имеет вид:
