31. Определение дебита горизонтальной скважины, вскрывшей однородный анизотропный пласт с асимметричным расположением ствола по толщине.
Рассмотрим полосообразный пласт, полностью вскрытый горизонтальной скважиной, приток газа к которой происходит в условиях нелинейного закона фильтрации, и горизонтальный ствол расположен асимметрично по толщине пласта. Необходимо определять дебит скважины в зависимости от расположения горизонтального ствола по толщине пласта.

Дебит асимметрично расположенной горизонтальной скважины будет определятся суммой дебитов из верхней и нижней зон, разделенных нейтральной линией тока.
(1)
В случае, когда скважина полностью вскрывает полосообразный однородно—анизотропный пласт постоянной толщины, уравнение притока газа при нелинейном законе сопротивления для каждой из зон будет иметь вид
(2)
Где i=1; 2 – номера зон,
(3)
Qi – дебит газа i-ой зоны; hi – толщина зоны, v – параметр анизотропии; L – длина гор. уч-ка.
Отсюда следует, что дебит скважины условно выделенных двух зон будет определяться:
(4)
Теперь рассмотрим случай, когда горизонтальная скважина расположена непосредственно у кровли или у подошвы пласта.
1. В случае, когда ствол горизонтальной скважины расположен у кровли пласта, для I зоны уравнение притока будет иметь вид
(5)
Где
(6)
А
для II
зоны
![]()
Где a2 и b2 определяются по формулам (3) с учетом равенства h2=h-2RC
(7)
Дебит скважины, расположенной у кровли пласта, будет определяться также по фор-ле (4).
2. В случае, когда горизонтальная скважина расположена у подошвы пласта, ее дебит будет определяться также по формуле (4), где коэффициенты а1 и b1 будут вычисляться по формулам (7), а коэф. а2 и b2 по формулам (6).
32. Обоснование температурного технологического режима работы горизонтальных скважин при отсутствии мерзлых пород в окружающей ствол скважины среде.
Разработанные для вертикальных газовых скважин приближенные методы обоснования их температурного технологического режима работы при наличии и отсутствии многолетнемерзлых пород в разрезе ствола не могут быть использованы для определения температурного режима работы горизонтальных скважин без учета конструктивных особенностей таких скважин.
По общепринятой классификации горизонтальные скважины делятся на три типа: скважины с большим, со средним и малым радиусом кривизны. Для удобства определения температурного режима с приемлемой точностью, горизонтальные скважины разделены на две группы: на скважины с большим и средним радиусом кривизны, в которых искривленные участки ствола существенно влияют на изменение температуры по стволу скважины, и на скважины с малым радиусом кривизны, в которых изменение температуры по стволу может быть определено без учета искривленного участка.

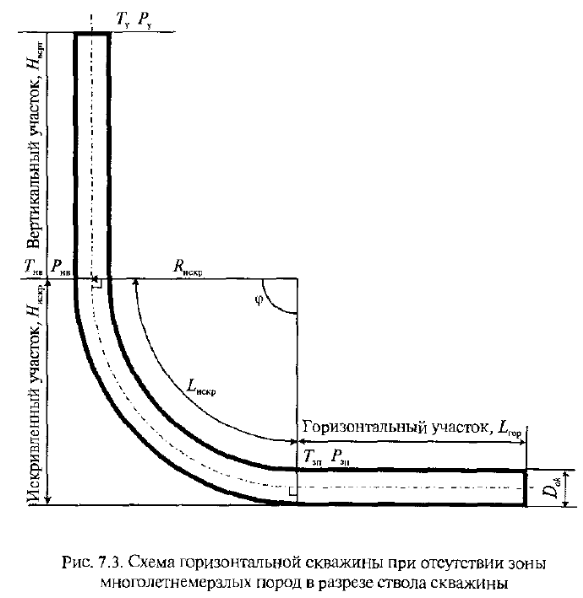

При определении температурного технологического режима горизонтальных газовых скважин с большим и средним радиусами кривизны следует рассматривать изменение температуры на горизонтальном, искривленном и вертикальном участках ствола.

Температура газа на переходе от горизонтального участка ствола к искривленному приближенно может быть определена по формуле
(1)
Где
![]()
Из-за
близости температур по длине горизонтального
ствола и практически постоянной
температуры окружающей ствол среды,
вследствие небольшого теплообмена,
формулу можно заменить (1) на
![]()
![]()
![]()
-коэффициент
теплопроводности пласта.
Распределение
температуры газа при его движении по
искривленному участку ствола скважины
определяется по формуле
![]()
![]()
Геотермический
градиент в пределах искривленного
участка опеределяется исходя из длины
этого участка, по формуле![]()
Распределение температуры газа при его движении по вертикальному участку ствола скважины следует определять по формуле
(2)
![]()
![]()
![]()
Температурный технологический режим работы горизонтальной скважины с малым радиусом кривизны.
При малом радиусе кривизны длина искривленного участка составляет несколько метров, и на этом участке изменение температуры пренебрежимо мало. Поэтому при определении температурного технологического режима работы горизонтальных скважин с малым радиусом кривизны конструкцию ствола можно разделить на два участка: вертикальный, включающий в себя и искривленный участок, и горизонтальный. При таком допущении следует увеличить реальную длину вертикального участка на величину длины искривленного участка, что в реальных условиях составляет около 10 м
Распределение температуры газа на горизонтальном участке ствола определяется по формуле (1). Распределение температуры газа на вертикальном участке следует определять по формуле (2).
