Использование

Резервное копирование памяти в устройстве ЧПУ

Сохранение текущего положения, указанного отдельным абсолютным импульсным шифратором

Сохранение текущего положения, указанного отдельным абсолютным импульсным шифратором, встроенным в двигатель

Элемент, подключенный к батарее

Блок управления ЧПУ

Блок интерфейса автономного датчика

Сервоусилитель

1.1

БАТАРЕЯ ДЛЯ РЕЗЕРВНОГО ПИТАНИЯ ПАМЯТИ

(3 V DC)

Программыобработкидеталей, данныекоррекцииисистемные параметры сохраняются в памяти КМОП устройства ЧПУ. АварийноепитаниепамятиКМОПосуществляетсяотлитиевой батареи, установленной на передней панели устройства управления. Указанные выше данные не теряются, даже если напряжение основной батареи падает. При отгрузке батарея резервного питания установлена в блоке управления. Эта батарея может поддерживать содержимое памяти на протяжении одного года.

Когда напряжение батареи падает, на дисплее начинает мигать аварийное сообщение ”BAT”, и на РМС выводится аварийный сигнал о разрядке батареи. Когда отобразится это аварийное сообщение, замените батарею как можно скорее. Как правило, батарею следуетзаменитьвтечениедвухили трехнедель, темне менее, это зависит от конфигурации системы.

Если напряжение батареи в дальнейшем будет снижаться еще больше, нельзя далее обеспечить резервное питание памяти. Включение питания блока управления в таком состоянии приведет к возникновению сигнала тревоги 935 (ошибка ECC), так как содержание памяти было потеряно. После замены батареи очистите всю память, затем снова введите данные.

Таким образом, FANUC рекомендует замену батареи раз в год, независимо от появления сигналов тревоги.

При замене батареи питание блока управления должно быть включено. Привыключениипитанияпроисходитотсоединение батареи, и содержимое памяти теряется.

При использовании литиевых батарей соблюдайте следующие меры предосторожности:

ОПАСНО

Если используется непредусмотренная батарея, она может взорваться.

Заменяйте батарею только на указанную батарею

(A02B-0200-K102).

В дополнение к литиевой батарее, встроенной в устройство ЧПУ, можно использовать щелочные батареи размера D, имеющиеся в свободной продаже при установке батарейного отсека снаружи.

ПРИМЕЧАНИЕ

Литиевая батарея стандартно устанавливается на заводе.

Замена сухих щелочных батарей (размер D)

(1)Подготовьте две новые сухие щелочные батареи (размер D).

(2)Включите питание блока управления один раз на приблизи- тельно 30 секунд.

(3)Выключите питание блока управления.

(4)Снимите крышку отсека для батарей.

(5)Замените батареи, обратив особое внимание на их поляр- ность.

(6)Замените крышку отсека для батарей.

ПРИМЕЧАНИЕ

При замене сухих батарей используйте ту же самую процедуру, чтоипроцедуразаменылитиевыхбатарей, описанная выше.

1.2

БАТАРЕЯ ДЛЯ АВТОНОМНЫХ АБСОЛЮТНЫХ ИМПУЛЬСНЫХ ШИФРАТОРОВ

(6 V DC)

Замена батарей

Одна батарея может обеспечить хранение данных текущего положения для шести абсолютных импульсных шифраторов в течение одного года.

Когда напряжение батареи становится низким, на ЖК-дисплее высвечиваются сигналы тревоги 3n6 - 3n8 (n: номер оси). Когда отображается аварийное сообщение АИШ 3n7, замените батарею как можно скорее. Как правило, батарею следует заменить в течение одной или двух недель, однако, это зависит от числа используемых импульсных шифраторов.

Если напряжение батареи становится еще ниже, текущие положения импульсных шифраторов не будут далее сохраняться. Включение питания блока управления в этом состоянии вызовет сигнал тревоги АИШ 3n0 (сигнал тревоги о необходимости возврата в референтное положение). Верните инструмент в референтное положение после замены батареи.

Следовательно, FANUC рекомендует замену батареи раз в год, независимо от появления сигналов тревоги, относящихся к АИШ. Дляполучениядетальнойинформацииоподсоединении батареи к отдельным абсолютным импульсным шифраторам смотрите раздел 7.1.3.

Приобретите доступные в продаже щелочные батареи (размер D).

(1)Включите питание станка (включите сервоусилитель).

(2)Выверните винты на отсеке для батареи и снимите крышку.

(3)Замените сухие батареи в этом отсеке.

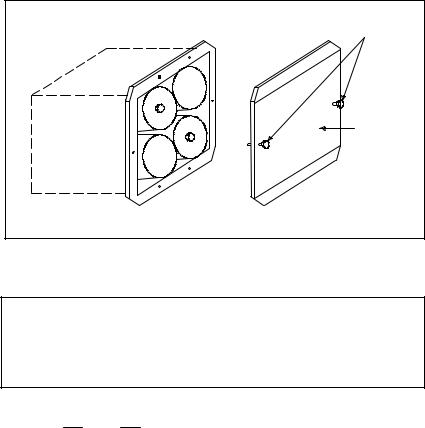

Обратите внимание на полярность батарей, показанную на рисунке ниже (расположите батареи, направив одну в одну сторону, а другую в противоположную).

Винты

Крышка

(4)После установки новых батарей снова установите крышку.

(5)Выключите питание станка.

ОПАСНО

Если батареи установлены неверно, возможен взрыв. Не используйте другие батареи, кроме указанного здесь типа (Размер щелочных батарей D).

1.3

БАТАРЕЯ ДЛЯ АБСОЛЮТНОГО ИМПУЛЬСНОГО ШИФРАТОРА, ВСТРОЕННОГО В ДВИГАТЕЛЬ

(6 V DC)

ПРЕДУПРЕЖДЕНИЕ

Батарею следует заменять при включенном питании станка (включенном сервоусилителе).

Обратитевнимание, чтоеслибатареизаменяютсяпри отключенном питании ЧПУ, записанное абсолютное положение стирается.

Батареядляабсолютногоимпульсногошифратора, встроенного в двигатель, устанавливается в сервоусилителе. Смотрите следующие руководства для получения информации по подсоединению и замене батареи:

DРУКОВОДСТВО ПО ТЕХОБСЛУЖИВАНИЮ СЕРВОДВИГАТЕЛЯ FANUC серии αis

DРУКОВОДСТВО ПО ТЕХОБСЛУЖИВАНИЮ СЕРВОДВИГАТЕЛЯ FANUC серии βis

DРУКОВОДСТВО ПО ТЕХОБСЛУЖИВАНИЮ СЕРВОДВИГАТЕЛЯ FANUC серии βis (опция канала ввод-вывод)
