Применение ткани из моноволокна упрощает вторичное использование рабочей сетки. Старый изолирующий слой трафарета при разрушении регенерирующими растворами легко вымывается из ячеек сита, что нельзя сказать о тканях из крученых ниток, которые пропитаны затвердевшим фотораствором, и стоит большого труда удалить его.

Номера сита

Сетчатое полотно различают по номерам, которые определяются количеством нитей на один сантиметр. Для печати используют широкий диапазон номеров сетки от 2 до 200 нитей/см. Наиболее популярны номера от 77 до 180 нитей/см.

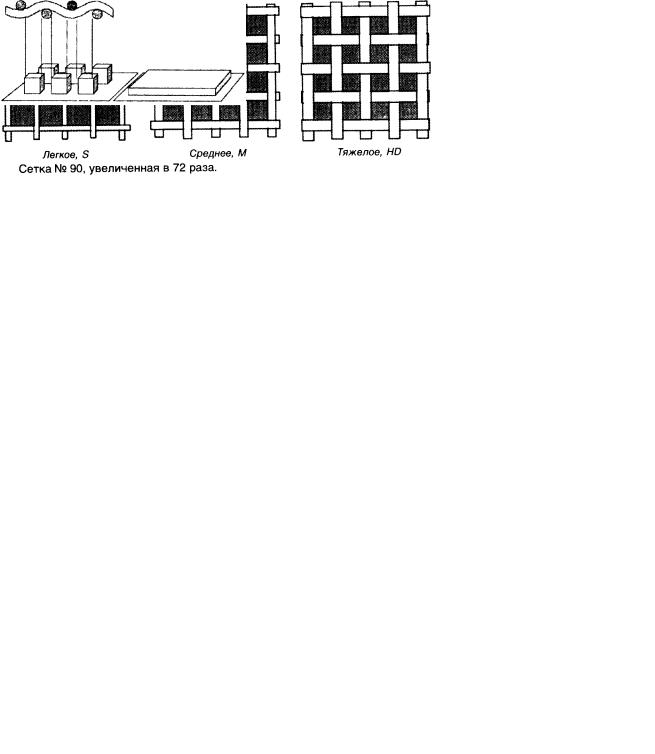

Фирмы, выпускающие специальные ткани для фильтров и просеивания сыпучих материалов, предлагают сетчатое полотно для трафаретной печати по нескольким категориям, в зависимости от толщины нитей. Обозначаются категории буквами, которые ставят рядом с номером: S - легкая, М - средняя, Т -полутяжелая и HD - тяжелая.

Количество нитей от категории не изменяется

Толщина нитей определяет прочность ткани данного номера, а также с каким усилием можно натягивать сетку на раму и какую на-

грузку прилагать во время печати. Для печати по неровной и шероховатой поверхности необходимо применять сетку более тяжелой категории, чтобы трафарет не разрушился до конца тиража.

Полезная площадь пропускания сита

В зависимости от толщины нитей при одном и том же их количестве изменяется полезная площадь отверстий и соответственно изменяется количество краски, проходящее через трафарет. Чтобы краска заполнила все неровности запечатываемого материала, требуются определенные усилия. Ракель продавливает определенное количество краски через сито, и в зависимости от шероховатости запечатываемой поверхности необходимо подбирать определенный размер категории и сетки. При уменьшении суммарной площади отверстий сложнее продавливать через сито необходимое количество краски. Например, сетка № 49S имеет 53%, а № 100S только 37% открытых отверстий, а остальная площадь занята нитями. Чем выше номер ткани, тем тоньше нити применяют для её изготовления. Ведь если брать нити одинакового диаметра, то при высоких номерах не остается места для отверстий.

Сравнительная таблица сеток позволяет выбирать соответствующие номера ткани.

Толщина красочного слоя

Количество краски, прошедшее через ячейки сита, зависит от толщины нитей сетки, а также от свойств краски и режимов печати. На невпитывающей поверхности слой краски должен соответствовать толщине сита, но он обычно меньше, потому что часть краски прилипает к стенкам ячеек и остается на сетке. С увеличением частоты сетки слой краски уменьшается с 60% до 40%.

Краска, прошедшая через ячейки сита, имеет точечную структуру и после поднятия сетки сливается в сплошной слой, что также уменьшает толщину красочного покрытия в 2-3 раза.

На очень гладких поверхностях (стекло, пластики, мелованная бумага) используют не только более высокие номера сеток, но и специально уплощенное, каландрированное с одной стороны сетчатое полотно, которое уменьшает расход краски до 50%. Особенно это важно для полутоновой печати, где

требуется точная конфигурация растровой точки и минимальный слой краски.

Окрашенные сетки

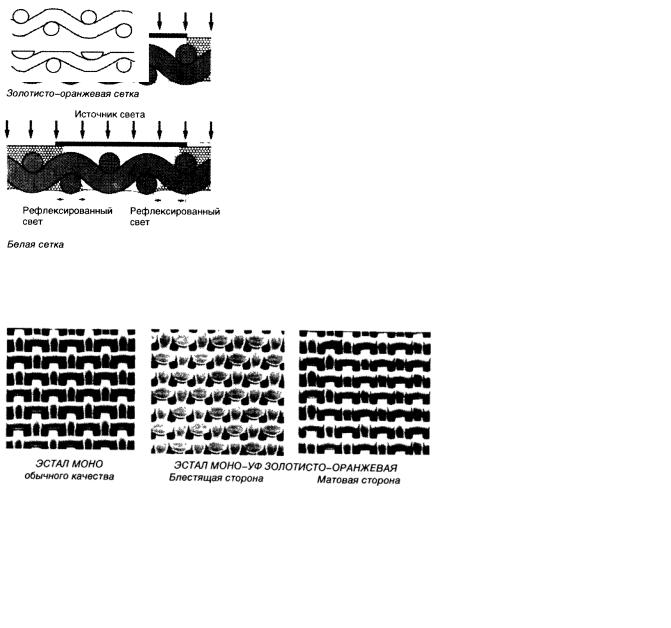

Фоточувствительные покрытия на сетках переводятся в нерастворимое состояние светом, спектральное излучение которого близко к голубому. Белые или прозрачные нити рассеивают и преломляют свет при экспозиции трафарета, что может привести к нежелательной боковой засветке и искажению печатных элементов, которые уменьшаются в размерах. Данная проблема зависит от природы материала сетки, ее плотности и толщины нитей. Чтобы понизить фактор рассеивания света нитями, их во время изготовления окрашивают в золотисто-оранжевые или черные цвета, которые отражают и преломляют уже безопасный для фотослоя свет или поглощают его.

На рассеивающую способность сеток оказывает влияние угол падения лучей источников освещения копировальной установки. Направление лучей от источника света долж-

но быть максимально приближено к перпендикуляру относительно плоскости трафарета, так как падающий под углом свет проникает под закрытые участки шаблона и засвечивает их. Здесь уже цветная сетка не поможет, и прежде всего, необходимо контролировать расстояние источника света до сетки и геометрию направления луча. При увеличе-нии количества источников света устанавливают корректирующие решетки, не позволяющие лучам света падать на диапозитив под острым уг-

лом.

Каландрированные сетки для УФ - красок

Печать красками, закрепляющимися ультрафиолетовым излучением, имеет свои особенности. Так как эти краски не содержат летучих растворителей и после затвердения не изменяются в размерах, то красочный слой получается толще, чем требуется для получения полноценного изображения. Особенно заметно это при печати прозрачными триадными красками, требующими минимально тонкого красочного слоя.

Решение этой проблемы заключается в уплощении сетки горячим каландрированием, то есть прокатыванием между валами. Один из валов нагревается до темпера-

туры, при которой сетка начинает размягчаться. Каландрированная сторона становится блестящей, а другая остается матовой.

Если сито натягивается расплющенной стороной вовнутрь трафаретной рамы, то расход краски уменьшается на 25% при применении сеток № 130Т и более тонких .

При закреплении сетки блестящей стороной к запечатываемому материалу уже экономится краски до 50% начиная с № 110 и выше. Экономия особенно заметна на невпитывающих материалах.

Выпускают ткани, окрашенные в золотисто-оранжевые цвета от №110-УФ до №180-

УФ/UV/.

Окрашенные нити поглощают часть светового потока во время засветки трафарета. Если фотораствор наносился прямо на сетку, то рекомендуется для прочного закрепления изображения в копировальном слое увеличить время экспозиции на 75% - 100%.. Для капиллярных фотослоев увеличивают засветку только на 50%.

Металлизированные сетки

Для решения специальных задач сетки из искусственного моноволокна покрывают тончайшим слоем металла. Вследствие хороший адгезии фоторастворов к металлу производящие фирмы рекомендуют металлизированные сетки, особенно для изготовления косвенных шаблонов.

Металлизированные сетки имеют повышенную прочность к растяжению и гарантируют исключительную точность приводки. Металл не мешает сетке оставаться эластичной и позволяет прогибаться трафарету при надавливании ракелем. Электропроводимость металлизированной поверхности предотвращает электростатический заряд. Предназначается для печати на пластмассах и применяется преимущественно там, где

необходимо избегать накопления электростатического электричества.

Металлическое покрытие увеличивает прочность к истиранию красками, содержащими абразивные или крупнодисперсные пигменты. Такие сетки хорошо зарекомендовали себя в керамическом и фарфоровом производстве, где основная часть рисунков наносится на изделия трафаретной печатью.

Прозрачные моноволокна не мешают прохождению света при копировании трафарета, но металлизация сетки делает нити непрозрачными, поэтому время засветки обязательно увеличивается на 75% - 100% по сравнению с обычной экспозицией.

Антистатическая сетка ESTAL CARBON

При печати на пластмассах синтетические сетки наэлектризовываются. Для снятия электростатического заряда производители сетчатых тканей рекомендуют специальные сорта тканей, содержащие электропроводящие нити из углеродных волокон. Кроме электропроводности, углеродные нити имеют высокие показатели по всем параметрам, особенно по прочности, что позволяет натягивать данную сетку на раму с большим усилием, чем обычную.

Обезжиривание сетки проводится перед каждым повторным использованием. Фирма не гарантирует хорошего сцепления фотораствора, если не были использованы специальные, изготовленные для этих сеток, обезжиривающие смеси.

Ткани, содержащие углеродное волокно, имеют более неровную поверхность, так как диаметр углеродных нитей не всегда совпадает с размером полиамидных моноволокон. Для исправления этого недостатка на поверхность сита, обращенную к запечатываемому материалу, наносится более толстый или дополнительный слой копировального фотораствора.

Углеродные нити имеют черный цвет и поэтому изменяют оттенок ткани с белого на серый. Выпускают антистатические ткани, окрашенные в желто-оранжевый цвет. Черный цвет поглощает часть светового потока, что необходимо учитывать при засветке фотослоя. Для полноценного закрепления изображения на тканях, окрашенные в оранжевый цвет, рекомендуется увеличить экспозицию на 80% при прямом изготовлении трафарета, а при нанесении капиллярных пленок на

50%.

Технические характеристики капроновых сеток отечественного производства

Капроновые ткани из моноволокна выпускает Рахмановский шелковый комбинат

Технические характеристики капроновых сеток зарубежного производства ( Швейцарская фирма SST)

ПОДБОР СЕТЧАТОГО ПОЛОТНА ДЛЯ ТРАФАРЕТОВ

В практике трафаретной печати выработаны некоторые нормы применения сеток для определенных типов работ и поверхностей. Они не имеют твердо закрепленных показателей, но на первых порах могут послужить ориентирами для начинающих. Производители сеток для трафаретной печати имеют свои испытательные участки печати, на которых проверяются возможности применения их продукции. На основе полученных данных предлагаются соответствующие рекомендации потребителям. Ниже приводятся примеры таких советов.

Печать на изделиях

5Т - 29ТЛакирование после печати, нанесение сахарной пудры на пирожных и кондитерских изделиях, запечатывание клейстером, нанесение липких составов.

34Т - 49ТСпортивные и дорожные сумки, грубые ткани, крупнозернистое хлопчатобумажное и льняное полотно.

49Т - 77ТШероховатые впитывающие поверхности, печать по широкослойной текстуре, на флагах и транспарантах /лозунгах/.

68/2 HDПолутоновая печать на больших форматах растром 12 линий/см.

77Т - 100Плакаты, обширные тексты, кроющие краски, крупнозернистые, пигментные краски, текстурные мелкозернистые поверхности, лакирование после печати.

100 - 120ТПолутоновая печать до 20 линий/см, прекрасная текстовая печать, сплошная фоновая печать, измерительные приборы и циферблаты, вывески, самоклеящиеся этикетки.

свыше 130Прекрасные линии полутонов, ступенчатая печать, сокращение расхода красок. 110 - 120Т- Наиболее частое использование сеток для универсального применения. Печать

в электронике для изготовления электрических плат.

120Т - 200ТПечать на пластиковых бутылках и канистрах, поощрительные подарки, ручки и так далее. Использование высокоскоростных печатных машин.

Свыше120T-UV - УФткани с сокращенным расходом красок, изготовленные специально для печати УФ красками, закрепляются ультрафиолетовым излучением. Также для полутоновой печати очень тонкими слоями на гладкой поверхности обычными красками. Прекрасная полутоновая печать.

Печать на керамике

До 20 - Глазурная печать, грубые рельефные эффекты. 20-62 - Глазурная печать, средняя тонкость.

62-200 - Подглазурные и надглазурные краски в прямой печати на изделиях. 68-77 - Металлические краски.

77-165 - Подглазурные и надглазурные краски в декалькомании. 90-100 - Полированное золото.

100-165 - Лессировочные наложения красок, надглазурная роспись в полутоновой печати специально тонкими красочными слоями.

120-165 - Светлое золото и глянцевые покрытия. 12-34 - Покрытия /пленочные растворы/.

Печать на стекле

40-100 - Печать на стекле обычная.

100-120 - Ампулы, косметические флаконы и бутылки.

43-68 - Скрытая граница на автостекле (краски на растворителях). 90-100 - Скрытая граница на автостекле (УФ - краски).

77-100 - Тыльная сторона стекла отопления (серебряные пасты). 100-120 - Антенны.

40-62 - Передние панели бытовых приборов и оборудования (маски).

77-100 - Передние панели бытовых приборов и оборудования (контур, полутона).

Печать на текстиле

19Т-34Т - Махровые одежды, искусственный мех, тяжелые декоративные ткани, грубые хлопчатобумажные ткани, печать клеевым раствором для закрепления мелко рубленного шерстяного волокна.

34Т-49Т - Декоративные ткани, широкие площади запечатывания, послепечатное нанесение фона, скатерти.

43Т-55Т - Гладкие ткани, широкие поверхности, запечатывание рисунка.

49Т-62Т - Небольшие площади, мотивы с точными деталями, а также плотные синтетические материалы.

55Т-62Т - Грубая полутоновая и контурная печать на шероховатых материалах.

55Т-77Т - Прекрасные полутона и контуры на гладких и легких материалах, главным образом синтетических.

68/2HD - Рекомендуется для очень легких и пористых материалов с восприятием небольшого количества краски.

77Т-120Т - Для тонких деталей, полутоновой и контурной печати на легких тканях, главным образом синтетических.
