.pdfгде Х - реактивное сопротивление цепи, а |
|
Z = R + jX = Ze jϕ |
(4.7) |
представляет собой полное комплексное сопротивление цепи, причем
|
|
= |
|
|
Z = |
R2 + X 2 |
R2 + (X L − X C )2 |
(4.8) |
где Z – модуль комплексного числа,
а φ – аргумент комплексного числа, определяющий угол сдвига фаз между напряжением и током
ϕ = arctg |
X |
= arctg |
X L − X C |
. |
(4.9) |
R |
|
||||
|
|
R |
|

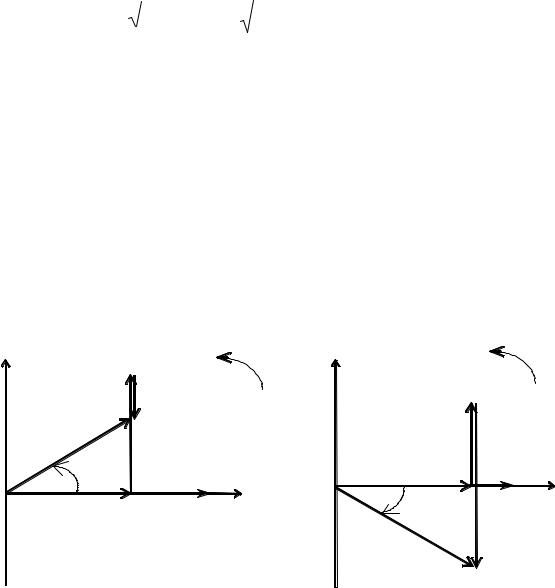

Векторные диаграммы напряжений и тока в неразветвленной цепи синусоидального тока строят на комплексной плоскости в соответствии с уравнением второго закона Кирхгофа (4.1) и с учетом
фазовых сдвигов напряжений |
& & & |
и тока |
& |
|
|
|
|||||
U R ,U L ,UС |
I во времени (рис. |
||||||||||
4.2, 4.3). |
|
|
|
|
|
|
|
|
|
|
|
|
+j |
|
|
|
ω |
+j |
|
|
|
|
ω |
|
|
|
|
|
|
|
|
|
|
||
|
& |
& |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
U L |
= jX L I |
& |
|
& |
|
|
|
|
|
|
|
|
|
UC |
= − jXC I |
|
|
|
|
|
|
|
|
& |
& |
|
|
|
|
|
|
|
|
|
|
U = ZI |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
|
& |
& |
|
|
|
|
ϕ>0 |
|
I& |
|
|
U |
|
I& +1 |
||
|
|
|
+1 |
U R = RI |
|
L |
|||||
0 |
& |
& |
|
|
0 |
|
|
ϕ<0 |
|
|
|
|
UR = RI |
|
|
|
|
|
|
|
|
& |
|
|
|
|
|
|
|
|
|
|
|
|
UC |
|
|
|
|
|
|
& |
|
& |
|
|
|
|
|
|
|
|
|
U |
= ZI |
|
|
|
Рис. 4.2 |
Рис. 4.3 |
Первая диаграмма относится к случаю, когда реактивное сопротивление X>0, т.е. в цепи преобладает индуктивная нагрузка,
ток I& отстает от напряжения & и угол сдвига фаз положительный.
U
Вторая диаграмма соответствует случаю, когда X<0, т.е. в цепи
преобладает емкостная нагрузка, ток I& опережает напряжение & , а
U
угол сдвига фаз ϕ отрицательный.
Угол сдвига фаз ϕ между током I& и приложенным напряжением
& всегда направлен от тока к напряжению (рис. 4.2 , 4.3).
U
В цепи с последовательно соединенными R, L, C - элементами возможен режим, когда полное реактивное сопротивление X=0, а сдвиг фаз ϕ=0, что для рассматриваемой схемы имеет место при равенстве абсолютных значений индуктивного и емкостного сопротивлений, т. е. когда X L = X C . При этом выполняется условие
ϕ =0 и |
|
U L |
|
= |
|
UC |
|
, |
причем действующие значения этих напряжений |
|
|
|
|
||||||
могут превышать |
напряжение U на зажимах цепи. Это явление |
||||||||

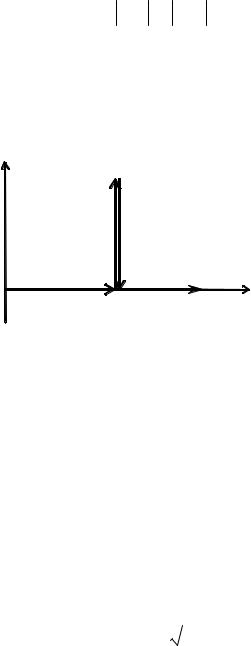

называется резонансом напряжений. Векторная диаграмма тока и |
|||||||||
напряжений для этого случая показана на рис. 4.4 |
+j |
|
|
½UL½=½UC½, |
|
& |
|
|
|
U L |
|
ϕ=0 |
|
|
& |
|
|
|
UC |
|
& |
& |
I& |
+1 |
U R |
=U |
||
0 |
|
|
|
|
|
Рис. 4.4 |
|
2.2. Резонанс напряжений
Режим работы электрической цепи при последовательном соединении активного, индуктивного и емкостного элементов, когда угол сдвига фаз между напряжением и током цепи равен нулю, называется резонансом напряжений.
Из равенства нулю реактивного сопротивления X=ωL-1/ωC=0 следует, что режим резонанса напряжений в электрической цепи возникает при частоте
f0 |
= |
|
1 |
|
, |
(4.10) |
|
2π |
|
|
|
||||
|
|||||||
|
|
|
LC |
|
называемой резонансной, которая определяет частоту незатухающих колебаний данной цепи и характеризует установление в ней наибольшего тока Imах, так как при этом Z→ min.
Значительное повышение напряжения на индуктивности ULрез в момент резонанса по сравнению с общим напряжением U будет
иметь место при неравенстве R< XL , которое сведется к выполнению условия
|
|
|
|
R < |
L |
, |
(4.11) |
|
|
|
|
||||
|
|
|
|
|
C |
|
|
где ρ = |
L |
|
- волновое сопротивление цепи, Ом. |
|
|||
C |
|
||||||
|
|
|
|
|
|
|
|
Величина, которая указывает во сколько раз напряжение на |
реактивных сопротивлениях (ULрез и UСрез) в момент резонанса больше напряжения, приложенного к контуру, называется добротностью контура Q:
= U L рез
Q . (4.12)
U

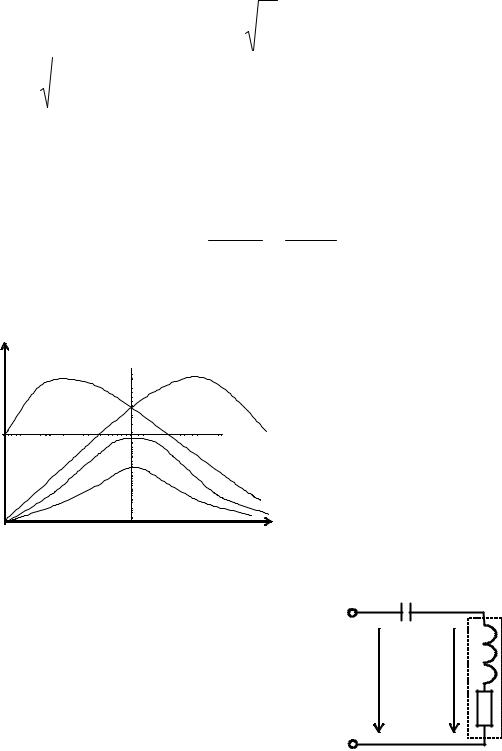

На рис. 4.5 приведены резонансные кривые зависимостей тока и напряжений, которые также могут быть построены и как функции от L, и как функции от ω.
I, U
UC UL
UR
I
C
Рис. 4.5
3. Расчетная часть
3.1. Типовые задачи |
|
|
|
XL=60 Ом |
|
|
|
|
|
|
|
|
|
|
& |
|
& |
Задача 3.1.1. |
Заданы параметры |
U |
вх |
Uк |
|
|
|
||||
элементов |
электрической |
цепи |
|
|
Rк=30 Ом |
(рис. 4.6) и входное напряжение |
|
|
|
|
|
uвх(t)=141sin 314t, В. |
|
|
|
Рис. 4.6 |
|
|
|
& |
|
|
|
|
|
|
|
|
|
Определить напряжение на катушке Uк |
|
|
|
||
и построить векторную диаграмму тока и напряжений. |

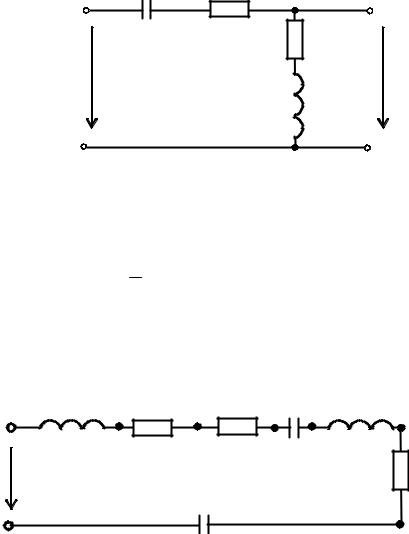

Задача 3.1.2. Заданы параметры элементов электрической цепи (рис.
4.7) и входное напряжение Uвх=50 В. Определить напряжение |
& |
, |
Uab |
потребляемые активную и полную мощности. Построить векторную диаграмму тока и напряжений.
|
|
|
a |
Х |
=70 |
R =10 |
R2=30 |
С |
|
1 |
|
& |
|
|
& |
Uвх |
|
|
Uab |
|
|
|
XL=40 |
|
|
|
b |
|
|
Рис. 4.7 |
|
Задача 3.1.3. В цепи с параметрами, заданными в [Ом], (рис. 4.8)
протекает ток i(t) = 2 sin(ωt + π), А. Определить между какими
9
точками в этой цепи будет наблюдаться наибольшее напряжение. Задачу рекомендуется решать с помощью векторной диаграммы тока и напряжений.
m |
XL1=12 |
R =9 |
R =7 |
XC1=10 XL2=6 |
e |
|
1 |
2 |
|
||
|
|
a |
b |
c d |
|
& |
|
|
|
|
R3=8 |
U |
|
|
XC2=10 |
|
|
|
|
|
|
|
|
n |
|
|
Рис. 4.8 |
|
f |
|
|
|
|
|
Задача 3.1.4. В неразветвленной электрической цепи, содержащей R=40 Ом, ХL=7 Ом и XC=10 Ом, ко входу приложено напряжение U=220 В при частоте f=50 Гц.
Определить частоту f0, при которой возникает резонанс напряжений, ток I0, а также полную комплексную мощность S0 цепи при резонансе.
3.2. Задачи для самостоятельного решения
Задача 3.2.1. Каким |
|
|
|
R=10 |
ХL=20 |
|
||||
должно быть сопротивление XC, |
|
|
||||||||
|
|
|
|
|
|
|
|
|||
чтобы при замыкании ключа |
|
|
|
|
|
|
|
|
|
|
SA1 (рис. 4.9) показание |
|
|
U |
|
|
|
|
рА |
ХС |
SA1 |
амперметра не изменилось? |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
А |
|
|
|
|
|
|
|
|
|
Рис. 4.9 |
|
|
|
Задача 3.2.2. |
|
|
+j |
|
|
|
|
|
|
|
Восстановить по виду |
|
|
U |
3 |
|
= 20 |
U 4 = 50 |
|
||
векторной диаграммы |
|
|
|
|
||||||
|
|
|
& |
|
|
|
|
& |
|
|
тока и напряжений схему |
|
|
& |
|
|
= 40 |
& |
= 40 |
|
|
|
|
|
|
|
|
|||||
цепи (рис. 4.10) и |
& |
|
U |
2 |
|
|||||
= 30 |
|
|
|
U5 |
|
|||||
определить ее параметры. |
U1 |
|
|
|
|
& |
|
& |
= 10 A +1 |
|
|
|
|
|
|
|
Uвх |
|
I |
||
|
|
|
|
|
|
|
Рис. 4.10 |
|
|
4. Экспериментальная часть
4.1. Описание установки
Экспериментальные исследования проводятся на универсальном лабораторном стенде.
При сборке цепи используется следующее оборудование: -лабораторный автотрансформатор (АТ); -индуктивная катушка; -батарея конденсаторов от 1 до 30 мкФ;
-электроизмерительные приборы:
а) рА - амперметр с пределом измерения 1 А; б) рV1- вольтметр с пределом измерения 150 В; в) рV2- вольтметр с пределом измерения 250 В;
в) рW - ваттметр с пределами измерений 1 А и 300 В; г) рϕ - электронный фазометр на стенде.
Схема эксперимента представлена на рис. 4.11.
U |
pW |
U* |
pϕ |
pA |
|
|
|
|
|
||||
* |
W |
* |
ϕ |
|
A |
|
ЛАТР |
|
I |
I* |
I |
|
|
I* |
|
|
|
|||
|
|
|
|
|
Lк |
|
V |
|
|
|
|
|
|
|
|
|
|
|
Rк |
|
U |
|
|
U |
|
C |
|
|
|
|
|
|
||
|
|
|
|
|
|
V |
|
|
|
|
|
pV |
SA3 |
|
|
|
|
|
|
|
|
|
|
Рис. 4.11 |
|
|
4.2. Методические указания к выполнению работы
4.2.1.Записать технические данные используемых приборов в
отчет.
4.2.2.Собрать электрическую цепь (рис 4.11).
4.2.3.Установить с помощью автотрансформатора (АТ) напряжение на входе цепи (20-30) В по указанию преподавателя.
4.2.4.Произвести измерения I, Uк, UC, P, ϕ в цепи при различных величинах емкости конденсатора С (три, четыре значения до
резонансной емкости, Срез и три - четыре – после резонансной) (всего 7-9 измерений). Входное напряжение поддерживать постоянным.
Результаты занести в таблицу 4.1.
Таблица 4.1
№ |
|
|
И з м е р е н о |
|
|
|
|
В ы ч и с л е н о |
||||||
|
С, |
Uвх |
P |
I |
Uк |
UC |
ϕ |
XC |
XL |
L |
R |
Z |
S |
Q |
|
мкФ |
В |
Вт |
А |
В |
В |
град |
Ом |
Ом |
Гн |
Ом |
Ом |
ВА |
вар |
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4.3. Рабочее задание
4.3.1.Произвести необходимые расчеты для таблицы 4.1.
4.3.2.Построить графики I=f(C), P=f(C), Z=f(C), ϕ=f(C).
4.3.4. Построить три векторные диаграммы токов и напряжений для С < C рез; С= C рез; С> C рез (в масштабе).
5. Контрольные вопросы
5.1.По каким признакам можно судить о наступлении резонанса в цепи в процессе эксперимента?
5.2.В каких цепях возникает резонанс напряжений?
5.3.Что называется добротностью контура?
5.4.Как зависят активная Р, реактивная Q, полная мощности от параметров резонансного контура?
5.5.Как изменяются напряжения на индуктивном и емкостном элементах в зависимости от параметров резонансного контура?
Лабораторно-практическое занятие 5 ИССЛЕДОВАНИЕ РАЗВЕТВЛЕННОЙ ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ СИНУСОИДАЛЬНОГО ТОКА
1. Цель работы
Изучение работы электрической цепи переменного тока с параллельным соединением ветвей. Резонанс токов. Повышение коэффициента мощности цепи.
2. Краткие теоретические сведения
2.1. Параллельное соединение индуктивной катушки и конденсатора
I& |
|
R1 |
|
& |
|
|
|
U |
I&2 |
L |
I&2 |
|
|
|
|
|
Рис. 5.1 |
|
R2
C
Изучаемая схема относится к разветвленным электрическим цепям и в общем случае содержит элементы R1, L и
R2, C (рис. 5.1).
Для этой цепи справедлив первый закон Кирхгофа, записанный в комплексной форме
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
I& = I&1+ I&2, |
|
|
|
|
|
|
(5.1) |
|||||||
ток в первой ветви |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
× |
|
|
& |
|
|
|
|
|
|
|
& |
|
|
|
|
|
R1 |
|
− jX L |
|
|
|
|
|
|
|||||
|
|
|
|
|
U |
|
|
|
|
|
|
|
|
U |
|
|
|
|
|
& |
|
|
|
|||||||
I1 = Z1 = |
|
R1 + jX L |
= |
|
R12 + X L2 U |
= |
|
(5.2) |
||||||||||||||||||||||
|
|
|
|
|
R1 |
|
|
|
|
|
|
|
|
|
X L |
|
|
& |
= (G − jB |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
||||||||||||||||
= |
R 2 |
+ X |
|
|
|
− j |
|
+ X |
|
U |
)U ; |
|||||||||||||||||||
|
2 |
|
|
|
R |
2 |
2 |
|
|
|
|
1 |
L |
|||||||||||||||||
|
1 |
|
|
|
|
|
L |
1 |
|
|
|
L |
|
|
|
|
|
|
|
|||||||||||
ток во второй ветви |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
× |
|
|
& |
|
|
|
|
|
|
|
& |
|
|
|
|
|
R2 |
+ jXC |
|
|
|
|
||||||||
|
|
|
|
U |
|
|
|
|
|
|
|
U |
|
|
|
& |
|
|
|
|||||||||||
I 2 = |
|
Z 2 |
= |
|
R2 − jXC |
= |
|
R 2 + X |
|
2 |
U = |
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
C |
|
|
(5.3) |
||||
|
|
|
R2 |
|
|
|
|
|
|
|
|
|
X C |
|
|
& |
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
||||||||||||
= |
|
|
|
|
|
|
|
|
|
|
|
+ j |
|
2 + X |
|
|
U |
= (G + jB )U , |
||||||||||||
R 2 + X |
|
|
2 |
|
|
|
R |
|
2 |
|
|
|
|
2 |
|
C |
||||||||||||||
|
2 |
|
|
|
|
|
C |
2 |
|
|
|
C |
|
|
|
|
|
|
|
где G1 и G2 - активные проводимости первой и второй ветвей, См;
BL - индуктивная проводимость первой ветви, См;
BC - емкостная проводимость второй ветви, См.
Тогда выражение для тока в ветви источника питания можно представить в следующем виде:
× × |
× |
+ (G2 |
|
|
|
& |
& |
(5.4) |
|
I = I1 + I 2 = (G1 − jBL )U |
+ jBC )U = |
|||
= ((G1 |
+ G2 )+ j(BC − BL ))U = YU . |
|
||
|
|
& |
& & |
|
Вычисление проводимостей можно проводить по формулам:
|
|
|
|
|
G = |
|
R1 |
; |
G = |
|
R2 |
; |
|
(5.5) |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
1 |
|
|
Z |
2 |
|
|
|
2 |
|
|
|
Z 2 |
|
|
||||
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|||||
|
|
|
|
|
B |
|
= |
X L |
; |
B |
|
= |
X C |
, |
|
(5.6) |
||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
L |
|
|
|
Z 2 |
|
C |
|
|
|
Z 2 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|||
где |
|
|
|
|
Z 2 |
|
= R 2 |
+ X |
2 |
|
|
|
(5.7) |
|||||||||||
|
|
|
|
|
|
|
|
1 |
1 |
|
|
|
L |
|
|
|||||||||
|
|
|
|
|
|
|
Z |
2 |
= R 2 |
+ X |
2 . |
|
|
|
(5.8) |
|||||||||
|
|
|
|
|
|
|
|
2 |
2 |
|
|
|
C |
|
|
|||||||||
Комплекс полной проводимости цепи имеет вид |
|
|
||||||||||||||||||||||
|
|
|
|
|
Y = (G + G )− j(B |
L |
− B ) = Ye- jj |
, |
(5.9) |
|||||||||||||||
|
|
|
|
|
|
1 |
|
2 |
|
|
|
|
|
|
C |
|
|
|||||||
где Y = |
(G1 + G2 )2 + (BL − BC )2 |
- модуль полной проводимости; |
||||||||||||||||||||||
|
BL |
− BC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
|
& |
|||||
ϕ = arctg |
+ G2 |
- |
сдвиг фаз между напряжением U |
|
и током I . |
|||||||||||||||||||
|
|
G1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

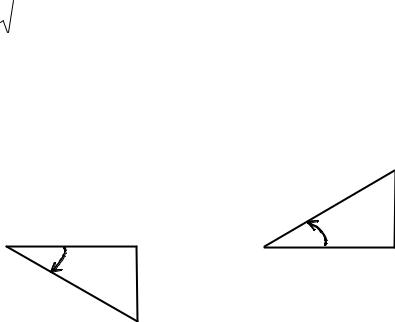

На рис. 5.2 представлены треугольники проводимостей для
BL>BC и BL<BC.
|
Y |
|
B=(BL-BC) |
G |
ϕ |
ϕ |
G |
B=(BL-BC)
Y
Рис. 5.2

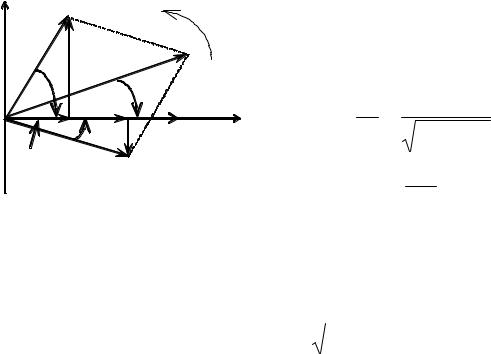

Исследование режимов работы разветвленной цепи можно проводить графически с помощью векторной диаграммы токов и напряжения.
+j |
|
|
ω |
Для |
схемы |
|
на |
|
|
рис. 5.1 векторная |
||||
I&2 |
I&2C |
|
диаграмма |
токов |
|
и |
напряжения для |
|||||||
|
& |
|
случая B |
L |
<B |
C |
имеет вид (рис. 5.3). |
|
||||||
|
|
I |
|
|
|
|
|
|
|
|
|
|
||
ϕ2 |
|
ϕ |
& |
При этом |
|
|
|
|
|
|
|
|
||
I&1R |
+1 |
|
|
U |
|
|
|
U |
|
|
||||
|
U |
I = |
= |
|
|
, |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
||||
|
ϕ1 |
& |
|
|
1 |
|
Z |
|
R |
2 |
+ X |
2 |
|
|
|
|
I |
|
|
|
|
1 |
|
|
|
L |
|
||
I&2 R |
|
1L |
|
|
|
|
|
|
1 |
|
|
(5.10) |
||
|
I&1 |
|
|
ϕ = arctg X L |
|
> 0 |
|
|||||||
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
1 |
|
|
|
R1 |
|
|
|
|
|
|
Рис. 5.3. |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
- |
ветвь |
|
|
активно-индуктивная, |
||||||||
|
|
|
|
|
|
направление стрелки угла совпадает с направлением вращения векторов ω;
|
|
|
|
|
|
|
I2 = |
U |
= |
|
|
U |
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
R2 |
+ X |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
Z2 |
|
|
|
2 |
|
|
|
|
(5.11) |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
C , |
|
|
|
|||
|
|
|
|
|
|
|
ϕ2 = arctg − X C < 0 |
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R2 |
|
|
|
|
|
|
|
|
|
- |
ветвь |
активно-емкостная, |
|
|
направление |
стрелки |
угла |
||||||||||||||||
противоположно направлению вращения векторов. |
|
|
|
||||||||||||||||||||
Токи в ветвях можно разложить на составляющие |
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
I& |
= I& |
|
+ I& |
; |
|
|
|
|
|
|
(5.12) |
|||||
|
|
|
|
|
|
|
1 |
|
|
1R |
|
|
1L |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
I&2 = I&2R + I&2C |
|
|
|
|
|
|
(5.13) |
|||||||||
Суммарный ток |
|
|
|
|
|
|
|
|
|
|
= (I& |
|
|
|
)+ (I& |
|
), |
|
|||||
|
I& = I& |
|
+ I& = I& |
+ I& |
+ I& |
|
|
+ I& |
|
|
+ I& |
+ I& |
(5.14) |
||||||||||
|
1 |
|
2 |
1R |
1L |
2R |
|
|
2C |
|
|
1R |
|
|
2R |
1L |
2C |
|
|
||||
где |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
|
|
& |
& |
|
& |
активные составляющие токов; |
|
||||||||||||||
|
I1R |
= G1U ; |
I2R = G2U - |
|
|||||||||||||||||||
|
& |
|
= |
& |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
|
|
|
|
I1L |
|
BLU |
- индуктивная составляющая тока I1; |
|
|
|||||||||||||||||
|
& |
|
|
& |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
& |
|
|
|
|
I2C |
|
= BCU - емкостная составляющая тока I2 . |
|
|
|
2.2. Резонанс токов
При параллельном соединении ветвей в электрической цепи возможен резонанс токов. Из определения резонанса следует, что угол сдвига фаз при этом равен нулю (ϕ=0), т.е. ток совпадает с
