Лабораторно-практическое занятие № 3 АНАЛИЗ ОДНОФАЗНЫХ НЕРАЗВЕТВЛЕННЫХ

ЦЕПЕЙ ПЕРЕМЕННОГО ТОКА С RL – И RC – ПРИЕМНИКАМИ

1. Цель занятия

Изучение аналитических и экспериментальных методов анализа цепей переменного тока.

2.Краткие теоретические сведения

2.1.Методы представления синусоидальных величин

В электротехнике чаще всего приходится иметь дело с переменным током, величина которого изменяется во времени по синусоидальному закону.

Синусоидальные функции времени могут быть представлены тригонометрической формой записи, вращающимися радиусвекторами и комплексными числами.

Тригонометрическая форма записи, например, для тока изображена на рис. 3.1,б и представляется выражением

i = Im sin (ωt + ψi),

(2.1)

где Im-амплитудное значение, А;

ω- угловая или круговая частота, характеризующая скорость изменения фазового угла, с-1;

t- текущее значение времени, с; ψi - начальная фаза, рад.

Круговая частота связана с циклической частотой f и периодом Т соотношением

ω = 2πf = 2π

1

[с-1].

(2.2)





T



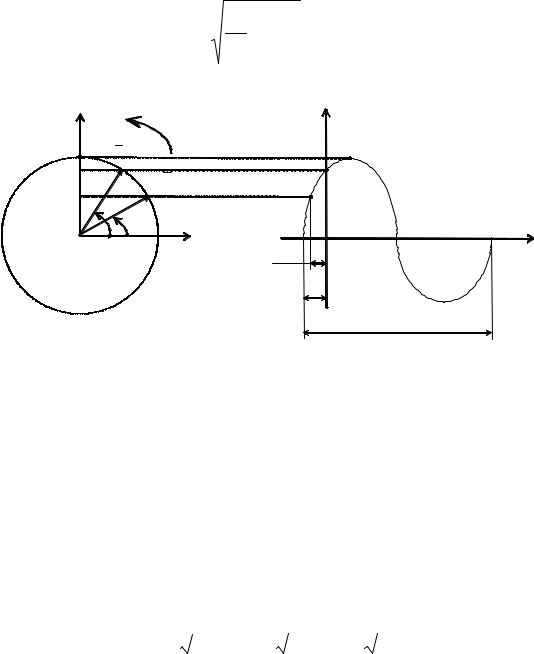

На рис. 3.1,а изображена та же самая функция в виде вращающегося радиус-вектора Im , длина которого равна амплитуде, угол между вектором и осью абсцисс для момента времени t = 0 представляет начальную фазу ψi. Проекция вращающегося радиусвектора на ось ординат определяет мгновенное значение синусоидальной величины.

В электротехнике за положительное направление вращения векторов принимают направление против хода часовой стрелки.

Кроме мгновенных и амплитудных значений переменных синусоидальных величин очень важной характеристикой является среднее квадратичное значение тока - действующее значение тока



I = 1

T



∫i2dt .



T





o 0

y

ω

i



Im

I m







y//

I m



y/







α ψi

x



0



ψi





α





T

а)



б)





Рис. 3.1

(2.3)

t

c

Действующее значение переменного тока численно равно постоянному току, который в сопротивлении R за время периода Т выделяет столько же тепла, сколько при тех же условиях выделяет переменный ток.

Соотношение между амплитудами и действующими значениями следующее:

E =

E

m



;

U =

U

m



;

I =

I

m



.

(2.4)



















2



2



2





Действующие значения тока и напряжения измеряются электроизмерительными приборами, так как в большинстве случаев в них используется принцип электромеханических преобразований.

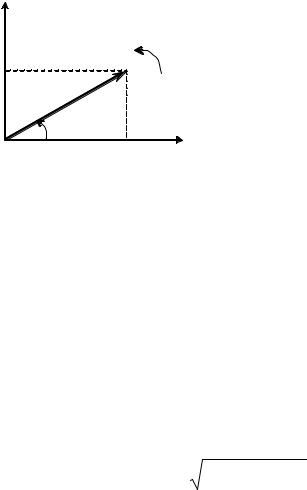

Синусоидальные функции времени изображаются также комплексными числами, что, по сути, представляет собой









вращающийся радиус-вектор на



+j

ω > 0

комплексной плоскости (рис. 3.2).





Метод комплексных чисел



I&



I ′′





позволяет графические операции над









векторами заменить алгебраическими



ψi

+1

действиями над комплексными



числами.

0

I ′











Комплексные числа



Рис. 3.2





записываются для действующих







значений синусоидальных величин.



















Используют три формы записи

комплексных чисел:









а) алгебраическую I& = I '+ jI ',





где I ' - действительная часть; I '' - мнимая часть,



&

jψi

&





б) показательную I = Ie







в) тригонометрическую I&=I(cosψ +jsinψ );









i

i

где I- модуль комплексного числа; ψ'i - аргумент комплексного числа. Переход от алгебраической к показательной форме записи

следующий

I =

(I ′)2 + (I ′′)2 ,

(2.5)

ψi

= arctg

I ′′

± πn ,

(2.6)







I ′



I& = Ie jψi .

(2.7)

Обратный переход осуществляется в соответствии с формулой

Эйлера









e jψ = sin ψi + j sin ψi .

(2.8)

2.2. Последовательное соединение резистора (R) и индуктивности (L)

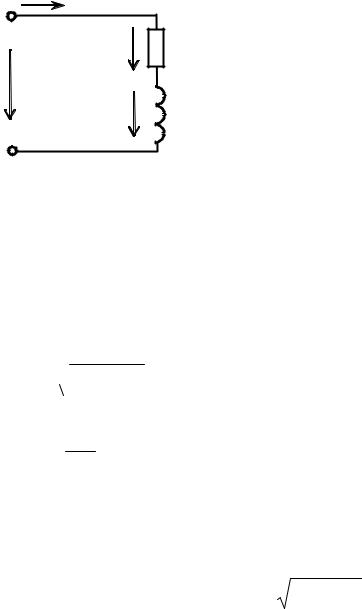

На рис. 3.3 показана схема замещения реальной индуктивной катушки, которая содержит R и L- элементы.

Для резистивного элемента начальная фаза напряжения UR совпадает с начальной фазой тока; в этом элементе происходит

безвозвратное (активное) потребление мощности - энергия выделяется в виде тепла и рассеивается в окружающей среде





P =U R I = RI 2 =UI cos ϕ.

(2.9)

I&



Для индуктивного элемента







&

опережает начальной фазы





напряжение U L

&

R ток I& на угол φ'=90° (из-за возможности

U R



катушки накапливать энергию магнитного

&





поля и создавать ЭДС самоиндукции при

U

L

&

протекании переменного тока)



U L









&

&

&

(2.10)





U L = jωLI

− jX L I ,

Рис. 3.3



где XL=ω'L=2π'f L - индуктивное



сопротивление, Ом.

Реактивная (индуктивная мощность) - характеризует скорость поступления энергии в магнитное поле катушки и возврат ее обратно источнику (обратимый процесс)

QL=ULI=XLI 2=U I sin φ, вар, QL>0 (2.11)

Полное комплексное сопротивление цепи

Z = (R + jX L ), Ом = Ze jϕ , Ом,

(2.12)

где Z = R2 + X L2 - модуль полного комплексного сопротивления цепи, Ом;

ϕ = arctg X L - разность фаз между током и напряжением, φ >0.

R

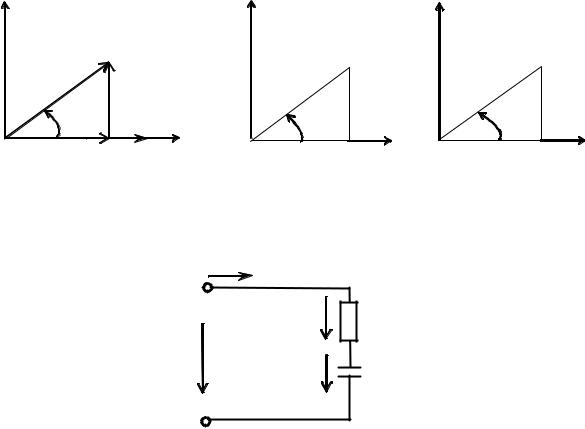

На рис. 3.4 представлена векторная диаграмма тока и напряжений, а также полученные из нее треугольники сопротивлений и мощностей.

Модуль полной комплексной мощности:

S =UI = P

2 + Q2

, ва.

(2.13)



L





+j











+j







+j







U

&



&

=>

Z





=>

S=UI







&

U L = jX L I



























jXL





jQL=jXLI





ϕ>0



+1





ϕ>0

+1

ϕ>0 2

+1

0

&

&

I&





R







P=RI

2



U R = RI















Рис. 3.4

2.3. Последовательное соединение резистора (R) и конденсатора (С)

I&



&

R



U R



&

&



U

C



UC

Рис. 3.5

На рис. 3.5 показана схема замещения последовательной RC- цепи.











&

&

на

В емкостном элементе напряжение UC отстает от тока I

угол φ=90° (из-за того, что конденсатор обладает возможностью

накапливать энергию электрического поля)















.















&

1

&

&

(2.16)









UC = − j



I = − jXC I,











ωC















&

&

(2.17)



1



1





U R

= RI ,

где ХC =

=

- емкостное сопротивление, Ом.





2π fC





ωС











Реактивная (емкостная) мощность характеризует скорость поступления энергии в электрическое поле конденсатора и возврат ее источнику (обратимый процесс)

Q

= U

C

I = X

C

I

2 = UI sin ϕ, ваp , Q <0.

(2.18)

C







C



Полное комплексное сопротивление цепи



Z = (R − jX C ) = Ze jϕ, Ом,

(2.19)

где Z = R2 +XC2 - модуль полного комплексного сопротивления, Ом;

ϕ = arctg − X C - угол сдвига фаз между током и напряжением, φ

R

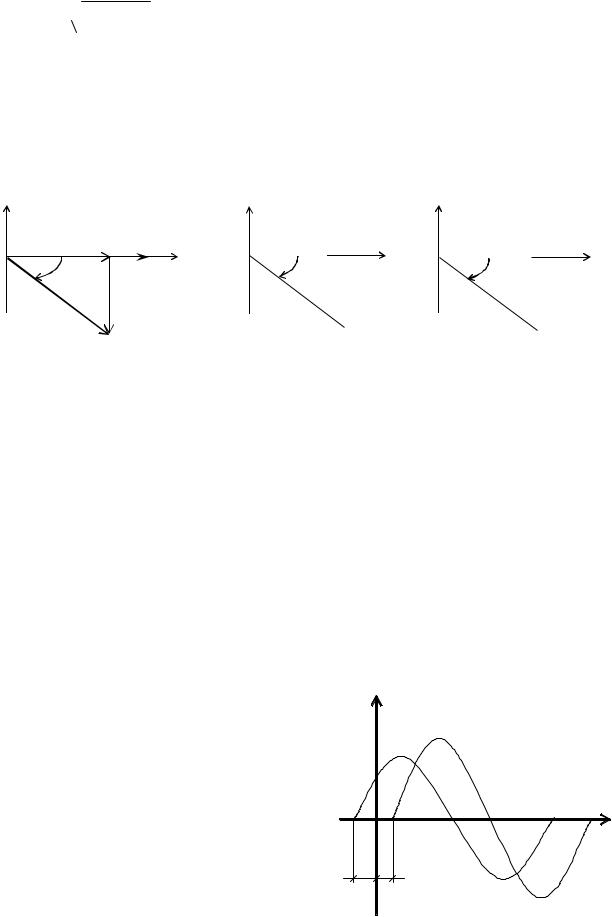

На рис. 3.6 представлена векторная диаграмма тока и напряжений, а также полученные из нее треугольники сопротивлений и мощностей.

+j









+j



+j





&

+1



R

+1

P=RI2=UIcosϕ

+1

U R











=>



=>







ϕ<0



I&



ϕ<0

ϕ<0

jQ =jX I2







jXC

&









&

U C



Z



S=UI





U





































Рис. 3.6

Коэффициентом мощности электрической цепи называется отношение активной мощности Р к полной мощности S

cos ϕ =

P

.

(2.20)





S



Коэффициент мощности показывает, какая часть электрической энергии необратимо преобразуется в другие виды и, в частности, используется на выполнение полезной работы, поэтому является важным технико-экономическим показателем работы цепи.

3. Расчетная часть

3.1. Типовые задачи

i,u



u(t)

Задача 3.1.1. Заданы графики

i(t)



u(t) и i(t) с амплитудами Um=141 B;



Im=2,82 А (рис. 3.7).

ωt

Записать функции в



тригонометрической и



π/4

π/6

Рис. 3.7

комплексной формах. Определить полное комплексное сопротивление.

Построить электрическую схему замещения при f = 50 Гц.

Задача 3.1.2. Записать в алгебраической и показательной формах выражения для полного комплексного сопротивления индуктивной катушки с параметрами Rк=3 Ом, Lк=0,0125 Гн, f=50 Гц.

Построить треугольник сопротивлений. Определить полную и активную мощности.

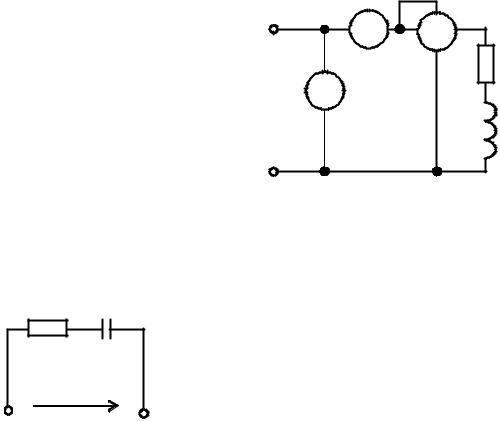

Задача 3.1.3. По показаниям

pA

pW



*







приборов определить параметры:



A * W



R, L, φ, Q, S катушки (рис. 3.8),

pV



R

если I=0,2 А, U=3 B, P=0,36 Вт,







f=300 Гц.





V















Построить

векторную





L

диаграмму тока и напряжений.

















Рис. 3.8



3.2. Задачи для самостоятельного решения





R

С

Задача 3.2.1. К цепи (рис. 3.9)



приложено напряжение u=282sin(314t+20° ),









В. Параметры цепи: R=60 Ом, С=39,8 мкФ.





Определить мгновенное значение тока,



U

потребляемые активную и полную







мощности. Построить векторную диаграмму



Рис. 3.9

тока и напряжений.





4. Экспериментальная часть

4.1. Описание установки

Экспериментальные исследования проводятся на универсальном лабораторном стенде.

При сборке цепи используется следующее оборудование:

-лабораторный автотрансформатор (ЛАТР);

-индуктивная катушка;

-батарея конденсаторов от 1 до 30 мкФ;

-переменный резистор 220 Ом;

-электроизмерительные приборы:

а) рА - амперметр с пределом измерения 1 А; б) рV- вольтметр с пределом измерения 250 В;

в) рW - ваттметр с пределами измерений 1А и 300 В; г) рφ - электронный фазометр на стенде.

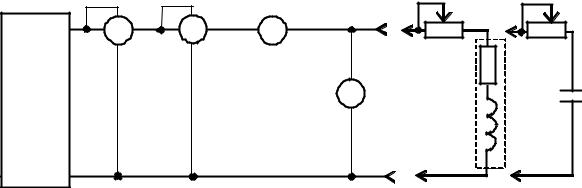

Схема эксперимента представлена на рис. 3.10.





*

R

R



*





*

W

* ϕ

A





pW

pϕ

pA

Rк













ЛАТР





V

C







pV

Lк









Рис. 3.10

4.2. Методические указания к выполнению работы

4.2.1.Записать технические данные используемых приборов в

отчет.

4.2.2.Собрать электрическую цепь (рис. 3.10).

4.2.3.Произвести измерения в цепи RL при различных значениях R и L. Результаты занести в табл. 3.1.

Таблица 3.1







Измерено





Вычислено



































Нагрузка



U, B

I, A

P, Вт

φ

R, Ом

XL, Ом

L, Гн



Z, Ом

cos φ

φ

L=const



R1





















































R2



























R3























R=const



L1





















































L2



























L3























4.2.4. Произвести измерения в цепи RC при различных значениях R и C. Результаты занести в табл. 3.2.





















Таблица 3.2































Измерено





Вычислено

































Нагрузка



U, B

I, A

P, Вт

φ

R, Ом

XC, Ом

Z, Ом



cosφ

φ

S, BA

C=const

R1

















































R2

























R3























R=const

C1

















































C2

























C3























4.3. Рабочее задание













4.3.1.Произвести необходимые расчеты для табл. 3.1 и 3.2. с использованием формул (2.1 – 2.20).

4.3.2.Построить семейства треугольников сопротивлений для каждой из групп измерений.

4.3.3.Построить по одной векторной диаграмме тока и напряжений для каждой из групп измерений.

5.Контрольные вопросы

5.1.В каких случаях применяются алгебраическая, тригонометрическая и показательная формы записи тока и напряжения?

5.2.Можно ли по знаку мнимой составляющей полного комплексного сопротивления определить характер реактивного сопротивления?

5.3.Каким образом влияет величина активного сопротивления цепи на разность фаз между током и напряжением?

5.4.Объясните физический смысл активной, реактивной и полной мощностей. Назовите их единицы измерения.



Лабораторно-практическое занятие № 4





ИССЛЕДОВАНИЕ НЕРАЗВЕТВЛЕННОЙ ЭЛЕКТРИЧЕСКОЙ





ЦЕПИ ПЕРЕМЕННОГО ТОКА







1. Цель занятия



















Исследование режимов работы цепи при последовательном

соединении активного, индуктивного и емкостного сопротивлений.

2. Краткие теоретические сведения









2.1. Последовательное соединение активного, индуктивного и

емкостного сопротивлений















При расчете неразветвленной электрической цепи переменного

тока с последовательно соединенными R, L и С- элементами (рис. 4.1)

I&

R



воспользуемся

уравнениями,

записанными



на основе второго закона Кирхгофа. В













комплексной форме это уравнение имеет вид



&







&

&

&

&



(4.1)



U R







U

=U R +U L +UC .

&

&

L









&



на



U

U L



Учитывая, что напряжение U R

&



&



















UC



сопротивлении совпадает по фазе с током I ,











&

















напряжение U L на индуктивном элементе



C











&

на емкостном





опережает, а напряжение UС

Рис. 4.1



элементе отстает от тока I& на π/2, получаем

























&

&











(4.2)







U R = RI ,

















&



&









(4.3)







U L = jX L I ,















&



&









(4.4)







UC = − jX C I ,









где XL=ωL, XC=1/ωC, ω = 2πf.















Тогда комплексное напряжение на зажимах неразветвленной

цепи переменного тока примет вид

















&

&





&







(4.5)





U

= RI + j( X L

− X C )I.







Обозначив разность X =XL - XC, окончательно получим









&



&

&









(4.6)





U

= (R + jX )I

= ZI ,
