4.4.2. Установки каталитического риформинга с непрерывной регенерацией катализатора

Принципиальная технологическая схема установки КР НРК при­ведена на рис. 8.8.

Четыре реактора риформинга (Р-1) располагают друг над другом и связывают между собой системами переточных труб малого диаметра. Шариковый катализатор диаметром 1,6 мм свободно перетекает под действием силы тяжести из реактора в реактор. Из реактора четвертой ступени через систему затворов с шаровыми клапанами катализатор поступает в питатель-дозатор, откуда азотом его подают в бункер закоксованного катализатора узла регенерации. Регенератор (Р-2) представляет собой аппарат с радиальным потоком реакционных газов, разделенный на три технологические зоны: в верхней при мольном содержании кислорода менее 1 % производят выжиг кокса, в средней при содержании кислорода 10...20 % и подаче хлорорганического соеди­нения – окислительное хлорирование катализатора, а в нижней зоне катализатор прокаливают в токе сухого воздуха. Разобщение зон – гидравлическое. Катализатор проходит все зоны под действием силы тяжести. Из регенератора через систему шлюзов-затворов катализатор поступает в питатель-дозатор пневмотранспорта и водородсодержащим газом его подают в бункер-наполнитель, расположенный над реактором первой ступени. Процесс регенерации автоматизирован и управляется ЭВМ. Систему регенерации при необходимости можно отключить без нарушения режима риформирования сырья.

Поскольку процесс риформинга проводят при пониженном дав­лении (0,9...0,4 МПа), на установках КР НРК применяют иную, чем в схеме на рис. 8.7, систему операции ВСГ: катализат после реакторов и сырьевого теплообменника подают в сепаратор низкого давления С-1.

Выделившиеся в нем газовую и жидкую фазы соответственно компрессором и насосом направля­ют в сепаратор высокого давления С-2 для выделе­ния ВСГ с высокой кон­центрацией водорода. Стабилизацию нестабильного катализата осуществляют по схеме, аналогичной приведенной на рис. 8.6 .

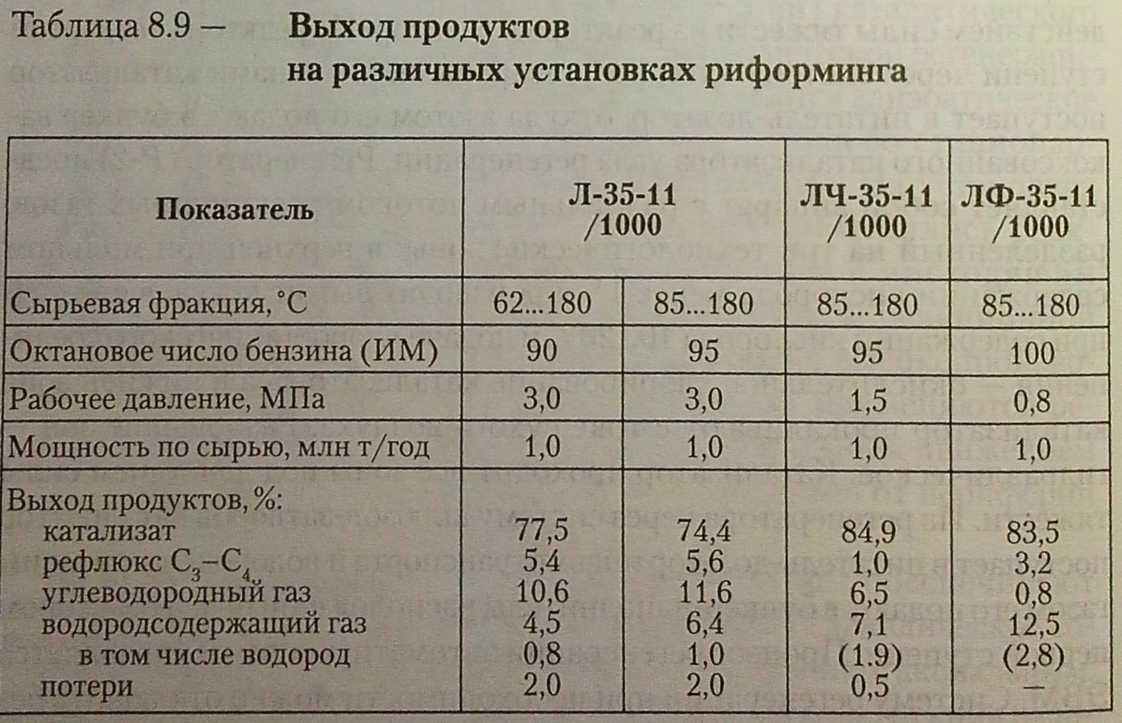

В табл. 8.9 приведены для сравнения данные по материальному балансу и качеству продуктов уста­новок каталитического ри­форминга с периодической и непрерывной регенераци­ей катализатора.

Как видно из таблицы, на установках со стационарным слоем катализатора при снижении давления с 3,0 до 1,5 МПа выход катализата с октановым числом 95 увеличился с 74,4 до 84,9 %, а выход водорода - с 1,0 до 1,9%. На установке КР НРК при давлении 0,8 МПа выход ката­лизата с октановым числом 100 достигает 83,5, а выход водорода - 2,8 %.

4.5. Промышленные процессы гидрооблагораживания дистиллятных фракций

Промышленные установки гидрогенизационной переработки нефтяного сырья включают следующие блоки: реакторный, сепарации газопродуктовой смеси с выделением ВСГ, очистки ВСГ от сероводорода, стабилизации гидрогенизата, компрессорную. Установки гидрокрекин­га имеют дополнительно фракционирующую колонну.

Установки имеют много общего по аппаратурному оформлению и схемам реакторных блоков, различаются по мощности, размерам ап­паратов, технологическому режиму и схемам секций сепарации и ста­билизации гидрогенизатов. Установки предварительной гидроочистки бензинов — сырья каталитического риформинга — различаются также вариантом подачи ВСГ: с циркуляцией или без циркуляции - «на про­ток». На всех остальных типах установок применяется только цирку­ляционная схема подачи ВСГ.

Схему подачи ВСГ «на проток» применяют только на комбинированных установках гидроочистки и каталитического риформинга (со стационарным слоем катализатора и проводимого под повышенным давлением водорода) прямогонных бензинов с пониженным содержа­нием сернистых соединений ( < 0,1 % мас.). Такая схема предусматрива­ет «жесткую связь» по водороду между каталитическим риформингом и гидроочисткой. По этой схеме весь ВСГ риформинга под давлением процесса подают в реакторы гидроочистки. Схема удобна в эксплуата­ции и более проста по аппаратурному оформлению.

В схеме с циркуляцией ВСГ легко поддерживать постоянное соотношение водород : сырье. Наличие циркуляционного компрессора позволяет в зависимости от качества катализатора и сырья, концентрации водорода в ВСГ регулировать требуемую кратность циркуляции ВСГ, дает возможность проводить газовоздушную регенерацию катализаторов.

На промышленных гидрогенизационных установках применяют два способа сепарации ВСГ из газопродуктовой смеси: холодная (низкотемпературная) и горячая (высокотемпературная) (рис. 8.11 а, б).

Холодная сепарация ВСГ применяется на установках гидроочистки бензиновых, керосиновых и иногда дизельных фракций; заключается в охлаждении газопродуктовой смеси, отходящей из реакторов гидро­очистки, сначала в теплообменниках, затем в холодильниках (воздуш­ных и водяных) и выделении ВСГ в сепараторе при низкой температуре и высоком давлении. В сепараторе низкого давления выделяют низко­молекулярные углеводородные газы.

Горячую сепарацию ВСГ применяют преимущественно на установ­ках гидрообессеривания высококипящих фракций нефти: дизельных топлив, вакуумных газойлей, масляных дистиллятов и парафинов. Га­зопродуктовую смесь после частичного охлаждения в теплообменниках подают в горячий сепаратор; выделяемые в нем ВСГ и углеводородные газы охлаждают до низкой температуры в воздушных и водяных хо­лодильниках и далее направляют в холодный сепаратор, где отбирают ВСГ с достаточно высокой концентрацией водорода.

Схема холодной сепарации (а) ВСГ, по сравнению с горячей (б), обеспечивает более высокую концентрацию водорода в ВСГ. Основным достоинством варианта горячей сепарации является меньший расход как тепла, так и холода.

Различие в применяемых на гидрогенизационных установках схемах стабилизации гидрогенизатов (отпаркой водяным паром при низком давлении или подогретым водородсодержащим газом при повышенном, с подогревом низа стабилизационной колонны горячей струей через печь или рибойлером; применительно к гидрообессериванию масляных дис­тиллятов — с дополнительной разгонкой под вакуумом) обусловливает­ся фракционным составом сырья, ресурсами ВСГ и водяного пара и т.д.

На НПЗ применяют следующие два варианта регенерации насы­щенного раствора моноэтаноламина — абсорбента сероочистки ВСГ от H2S: непосредственно на самой установке гидрооблагораживания либо централизо­ванную регенерацию в общезаводском узле.

Основным аппаратом гидрогенизацион­ных установок является реактор со стацио­нарным слоем катализатора.

Двухсекционный реактора гидроочистки дизельного топлива (рис. 8.12) представля­ет собой вертикальный цилиндрический аппарат с эллиптическими днищами. Кор­пус реактора изготавливают из двухслойной стали 12ХМ и 08Х18Н10Т. Верхний слой катализатора засыпают на колосниковую решетку, а нижний — на фарфоровые шари­ки, которыми заполняют сферическую часть нижнего днища. Для отвода избыточного тепла реакций под колосниковой решеткой вмонтирован коллектор для подачи холод­ного ВСГ. Сырье, подаваемое через штуцер в верхнем днище, равномерно распределяют по всему сечению и сначала для задержива­ния механических примесей пропускают через фильтрующие устройства, состоящие из сетчатых корзин, погруженные в верхний слой катализатора. Промежутки между кор­зинами заполняют фарфоровыми шарами. Газосырьевую смесь пропускают через слой катализатора в обеих секциях и по штуцеру нижней секции выводят из реактора.

Гидроочистку прямогонных бензиновых фракций осуществляют на секциях гидроочистки установок каталитического риформинга или комбинированных установок JIK-бу.

Для гидроочистки реактивных топлив используют специализированные установки типа Л-24-9РТ, а также секции гидроочистки КУ Л К-бу.

Гидроочистку прямогонных дизельных фракций проводят на установках типа Л-24-6, Л-24-7, ЛЧ-24-7, ЛЧ-24-2000 и секциях гидроочистки КУ ЛК-6у (табл. 8.15).
