Детали машин / Konspekty_lekcii / Конспекты лекций / Лекция 23. Общие требования к конструкторским документам

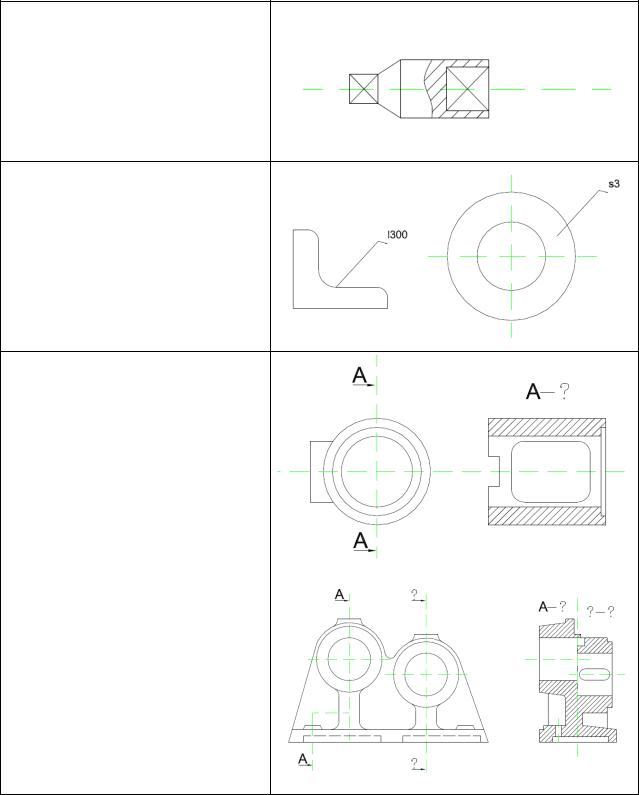

Если нужно выделить на изображении детали плоскую поверхность, то ее отмечают тонкими сплошными пересекающимися линиями (диагоналями)

Благодаря нанесению условных обозначений толщины (s3) и длины (l300) детали, плоские и длинные предметы можно показывать одной проекцией

А - А

Допускается применять сложные размеры

Условности и упрощения, сокращающие размер изображений

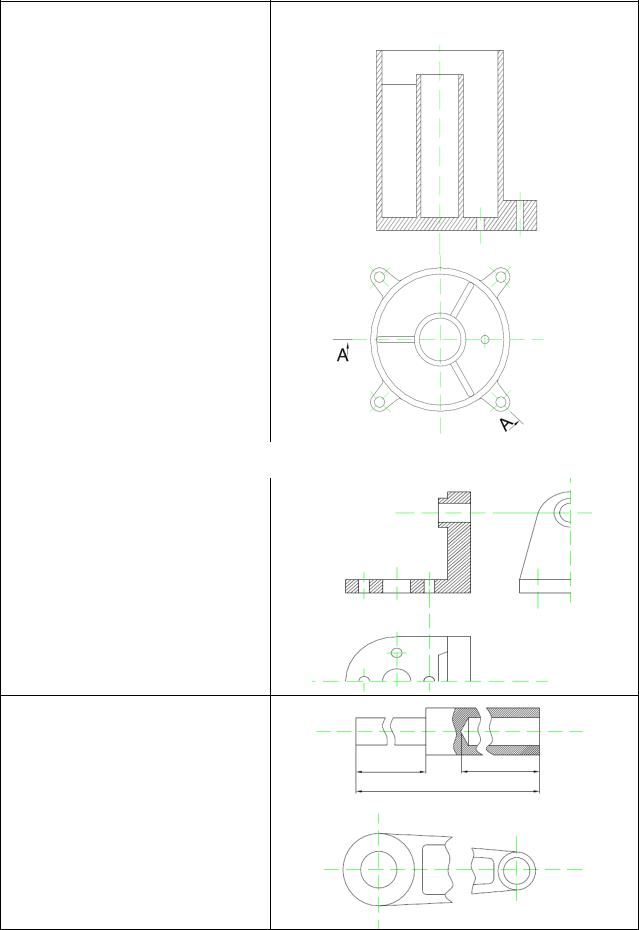

Если изображение является симметричной фигурой, то допускается вычерчивать не все, а лишь половину изображения, ограничивая его осевой линией, или не много более половины. В последнем случае изображение ограничивают линией разрыва (сплошной волнистой линией толщиной от s/2 до s/3)

Чтобы сделать короче изображение длинной детали, не уменьшая масштаба, применяют разрыв. В месте разрыва проводят линии обрыва (волнистые). Разрывы можно применять для изображения деталей, имеющих одинаковое (а) или равномерно изменяющееся (б) поперечное сечение. При вычерчивании детали с разрывом размерные линии не разрывают, проводят их сплошными

спиц

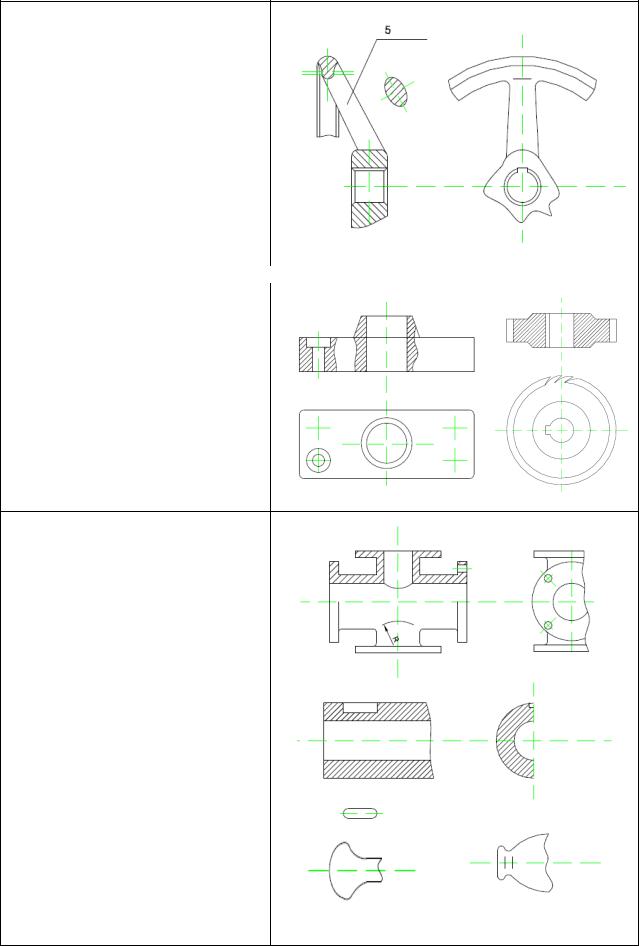

Допускается изображать часть предмета с надлежащими указаниями о числе элементов, их расположении и т. п.

Условности и упрощения, облегчающие выполнение изображений

Если предмет имеет несколько одинаковых равномерно расположенных элементов, то разрешается вычерчивать полностью только один-два из них, а остальные показать упрощенно или условно

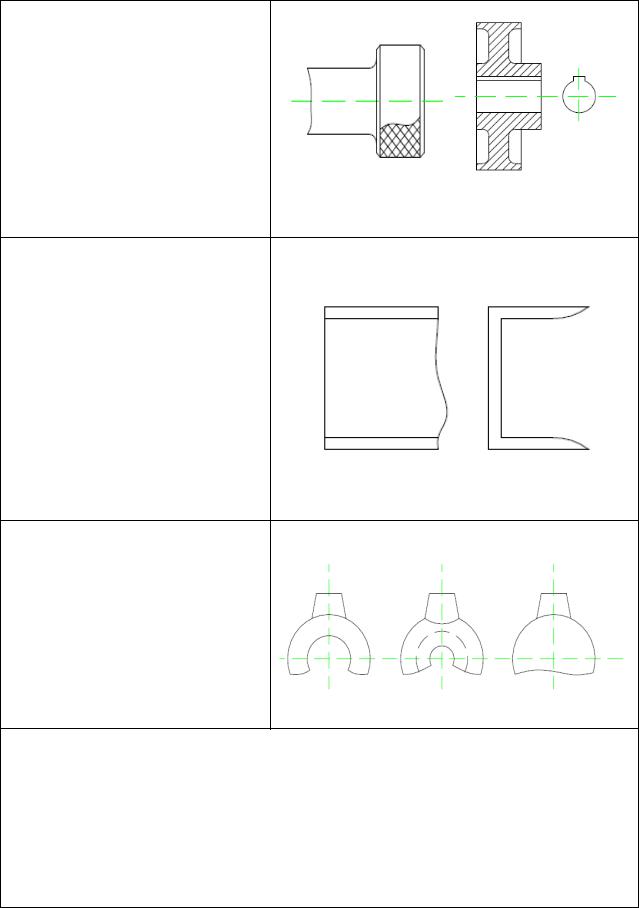

Разрешается незначительную конусность или уклон изображать с увеличением. На тех изображениях, где уклон или конусность отчетливо не выявляется, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном

Пластины, отверстия, фаски, пазы, углубления и т. п. размером (или с разницей в размерах) на чертеже 2 мм и менее изображают с отступлением от масштаба, принятого для всего изображения, в сторону увеличения

Нанесение линий пересечения поверхностей на видах и разрезах имеет основной целью повысить наглядность чертежа или эскиза и подчеркнуть характер пересекающихся поверхностей детали: а – коническая поверхность пересекается с цилиндром, б – с поверхностью тора, в – со сферической поверхностью

Примечания: 1. Осевые и центровые линии следует выводить за пределы контура изображения предмета на 1-5 мм. При использовании этих линий в качестве выносных допускается их удлинять . 2. Винты, заклепки, шпонки, непустотелые валы и шпиндели, шатуны, рукоятки и т. п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. На сборрчных чертежах нерассеченными показываются гайки и шайбы. Спицы маховиков, шкифов, зубчатых колес, тонкие стенки типа ребер жесткости и т. п. показывают незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

Если в подобных элементах детали имеется местное сверление, углубление и т. п., то делают местный разрез. 4. Условности и упрощения, допускаемые в неразъемных соединениях, в чертежах электротехнических и радиотехнических устройств, зубчатых зацеплений и т. д. устанавливаются соответствующими стандартами.

Если деталь будет обрабатываться в процессе сборки и изготовления с припуском, то на изображении наносят размеры, предельные отклонения, шероховатость и т. д., которым она должна соответствовать после сборки. Такие размеры заключают в круглые скобки, о чем делают запись в технических требованиях по типу:

«Размеры в скобках – после сборки».

На чертежах деталей, подвергаемых покрытию, указывают размеры шероховатость поверхности до покрытия. Допускается указывать одновременно разрезы и шероховатость поверхности до и после покрытия.

Кромки и ребра детали при изготовлении должны быть притуплены, никаких указаний на чертеже при этом не делается. Если кромку или ребро требуется скруглить или, наоборот. Изготовить острыми, на чертеже помещают соответствующие указание.

Если в окончательно изготовленной детали должны быть центровые отверстия по ГОСТ 14034–74, то их изображают упрощенно с указанием только обозначения по ГОСТ 14034–74. При наличии двух центровых отверстий изображают одно из них.

Если отверстия в готовой детали недопустимы, то в технических требованиях указывают: «Центровые отверстия недопустимы».

Рационализация чертежной работы, упрощение и облегчение ее занимают важное место в деле повышения производительности труда. С этой целью Государственными стандартами ЕСКД установлен ряд условностей и упрощений, используемых при выполнении чертежей (табл. 23.1).
