5.6. Циклы компрессоров

5.6.1. Способы получения высоких давлений газов Сжатые газы широко используются в сельскохозяйственном производ-

стве как в качестве энергоносителей, так и рабочего тела в различных технологических процессах. Машины для создания давления и подачи газа потребителю называют в е н т и л я т о р а м и, в о з д у х о д у в к а м и, к о- м п р е с с о р а м и. Компрессоры создают избыточное давление от 0,15 МПа

.и более; нагнетатели и насосы – от 0.02 до 0.2 МПа; вентиляторы повышают давление газов до 0,02 МПа.

По принципу действия компрессоры делятся на две группы: о б ъ е м н ы е и д и н а м и ч е с к и е .

Вобъемных компрессорах повышение давления достигается сжатием газа путем сближения ограничивающих его стенок. Объемные компрессоры подразделяются на поршневые, ротационные, винтовые и мембранные.

Вдинамических компрессорах газу первоначально сообщается некоторая кинетическая энергия, которая затем в специальных каналах (диффузорах) преобразуется в потенциальную энергию давления. Динамические компрессоры компрессоры подразделяются на лопаточные и струйные.

91

На рис. 5.15 представлена схема поршневого одноступенчатого охлаждаемого компрессора. В цилиндре 1 поршень 2 перемещается кривошипношатунным механизмом При движении поршня слева направо открывается впускной клапан 3 и цилиндр заполняется газом. При обратном движении поршня впускной клапан закрывается, объем газа в цилиндре уменьшается, а давление увеличивается.

Давление на выходе из компрессора устанавливается регулировкой выпускного клапана 4. При открытии последнего газ выталкивается поршнем из цилиндра и подается потребителю с давлением нагнетания. С целью снижения энер-

Рис. 5.15 гии, затрачиваемой на сжатие газа, цилиндр охлаждается теплоносителем 5.

Схема ротационного компрессора показана на рис.5.16. В корпусе 1 эксцентрично расположен ротор 3, в пазах которого свободно скользят пластины 2. При вращении ротора под действием центробежных сил пластины плотно прижимаются к корпусу, препятствуя перетеканию газа из

Рис. 5.17

щения утечки газов по валам роторов установлены специальные уплотнения 2. Синхронное вращение роторов обеспечивается шестернями связи 5. В корпусе имеются патрубки для всасывания и нагнетания газа с окнами против торцов роторов. По мере того как роторы делают один оборот, всасывающее окно перекрывается зубьями, а поступившая порция газа, перемещаясь вдоль роторов. Зубья ведущего ротора входят в соответствующие углубления

92

в ведомом роторе, в результате чего объем газа уменьшается, а давление увеличивается. К противоположному торцу роторов газ поступает в сжатом состоянии и выталкивается в нагнетательное окно.

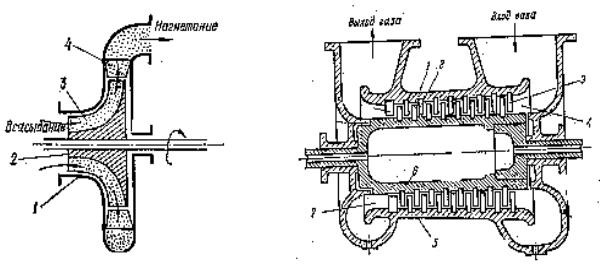

Схемы лопаточных компрессоров приведены на рис 5.18 и рис. 5.19 В корпусе 1 центробежного компрессора (см. рис.5.18) вращается диск 2, выполненный с рабочими лопатками в виде каналов 3. Газ, поступивший в

межлопаточные каналы, отбрасывается центробежными силами к периферии

ипопадает в диффузоры 4, лопатки которых укреплены в корпусе. В диффузорах происходит преобразование кинетической энергии газа в потенциальную энергию давления. Через нагнетательный патрубок сжатый газ поступает потребителю.

Восевом компрессоре (см. рис.5.19) направление движения газа совпадает с осью ротора. Рабочие лопатки компрессора 1 закреплены в кольцевых проточках ротора 6, образуя форму дисков. Осевое расстояние между дисками обеспечивает размещение в корпусе 5 лопаток 2 спрямляющего аппарата, выполняющего роль диффузора. Канал, образованный лопатками одного диска и последующего за ним спрямляющего аппарата, называют с т у-п е н ь ю компрессора. Спрямляющие лопатки первого ряда 3

иконффузор 4 обеспечивают осевое направление входящего в компрессор воздуха. При вращении ротора кинетическая энергия газа в каналах между рабочими лопатками становится существенной. Газовый поток, проходя далее диффузор 7, преобразует. кинетическую энергию в энергию сил давления. Давление

на выходе из компрессора в основном определяется количеством ступеней.

Кпоказателям компрессорных машин относят:

-тип компрессора;

-число ступеней, z;

93

Вся работа, затраченная на привод двухступенчатого компрессора при политропном сжатии газа в каждой ступени, определяется площадью цикла 1-2-3-4-6-0-1. Если процесс сжатия осуществить по политропному процессу в одной ступени до давления p4, то затраченная работа будет больше, чем у двухступенчатого компрессора на величину, эквивалентную площади

2-3-4-4′-2.

Таким образом, многоступенчатое сжатие уменьшает расход энергии на привод компрессора, повышает коэффициент объемной подачи и позволяет получить высокие степени повышения давления.

На примере анализа двухступенчатого компрессора определим, при каком распределении величины между ступенями работа цикла будет минимальной. Запишем выражение (5.9) для двухступенчатого компрессора:

Обозначим давление p2 = p3 = px и, полагая, что в результате охлаждения газа между ступенями имеет T3 = T1 , получим:

В результате получим px2 = p1· p4, откуда

px p4 . p1 p x

Следовательно, для двухступенчатого компрессора наименьшая затрата работы будет в случае, когда степень повышения давления в каждой ступени одинакова. Это утверждение для многоступенчатого компрессора записывается выражением:

1 2 ... n const.

Так как степень повышения давления в компрессоре к равна произведению cm , то

где z – число ступеней компрессора.

98

Для того, чтобы этот процесс протекал самопроизвольно необходимо иметь температуру рабочего тела Т`рm > TГ. Для повышения уровня температуры с T`pm до T``pm между первым и вторым этапом к рабочему телу необходимо подвести энергию, например, в форме работы l0.

Таким образом, для самопроизвольного процесса переноса тепла от охлаждаемого тела в окружающую среду, рабочее тело за счет постороннего источника должно периодически изменять свою температуру в преде-

лах от T`pm до T``pm .

. Энергетическая эффективность циклов холодильных установок характе-

Его величина показывает, какое количество теплоты отводится от охлаждаемого тела при затрате единицы работы. В отличие от коэффициента полезного действия тепловых двигателей, показывает эффективность использования подведенной энергии в обратном цикле. Так как подведенная энергия может быть больше или меньше отведенной теплоты от охлаждаемого тела, холодильный коэффициент может иметь значения больше или меньше единицы.

В зависимости от температуры, которая должна быть достигнута при охлаждении, различают холодильные установки умеренного холода, охватывающие область температур до 70 оС и установки глубокого холода, с областью температур до 200 оС и ниже. Последние обычно используются для сжижения воздуха и других газов.

Наиболее распространенными холодильными машинами являются паровые компрессорные, абсорбционные, воздушные компрессорные.

5.7.2. Цикл паровой компрессорной холодильной машины

Рабочим телом (х л а д а г е н т о м) паровых компрессорных холодильных машин являются пары различных веществ: аммиака, углекислоты, сернистого ангидрида, фреонов*. Более полная информация о хладагентах дана в работе [8]. В таблице 5.2 приведены данные некоторых хладагентов, а в табл. 7 Приложения – теплофизические свойства широго используемого хладагента – фреона – 22. Удельная холодильная мощность таких веществ высокая, что позволяет выполнять холодильные машины компактными и удобными в эксплуатации. Особенностью циклов данных холодильных машин является то, что подвод тепла к холодильному агенту протекает в процессе его кипения, а отвод – в основном в процессе конденсации.
