6.2. Аналитический способ
При наличии прямоугольных координат X и Y вершин n -угольника его площадь можно вычислить по формулам аналитической геометрии; выведем одну из таких формул.

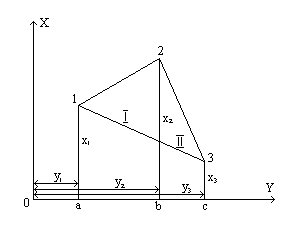

Пусть в треугольнике ABC координаты вершин равны X1 , Y1 (A), X2, Y2 (B) и X3, Y3 (C) - рис.6.2.
Рис.6.2
Из вершин треугольника опустим перпендикуляры на оси координат и обозначим их длину, как показано на рис.6.2.
Площадь треугольника P будет равна сумме площадей двух трапеций I(aABc) и II(bBCc) за вычетом площади трапеции III(aACc)
P=PI+PII-PIII. (6.9)
Выразим площадь каждой трапеции через ее основания и высоту:
PI=0.5(X1+X2)*(Y1-Y2); PI=0.5(X2+X3)*(Y3-Y2); (6.10) PI=0.5(X3+X1)*(Y1-Y3);
Чтобы избавиться от множителя 0.5, будем вычислять удвоенную площадь треугольника. Выполним умножение, приведем подобные члены, вынесем общие множители за скобки и получим:
2*P=X1*(Y2-Y3)+X2*(Y3-Y1)+X3*(Y1-Y2)
или в общем виде:
(6.11)
В этой формуле индекс "i" показывает номер вершины треугольника; индекс "i" означает, что нужно брать следующую или предыдущую вершину (при обходе фигуры по часовой стрелке).
Если при группировке членов выносить за скобки Y1, то получится формула:
(6.12)
Вычисления по обоим формулам дают одинаковый результат, поэтому на практике можно пользоваться любой из них.
Хотя формулы (6.11) и (6.12) выведены для треугольника, нетрудно показать, что они пригодны для вычисления площади любого n - угольника.
Оценка точности площади. В большинстве случаев участки на местности имеют форму неправильного n - угольника, причем количество вершин многоугольника n может быть от 30 до 20 и более. Площадь таких участков вычисляют аналитическим способом по прямоугольным координатам вершин, которые, в свою очередь, определяют в результате обработки геодезических измерений. При этом для каждой вершины многоугольника получают координаты и ошибку ее положения относительно исходных пунктов, задающих систему координат на местности.
Выведем формулу для оценки площади многоугольника по известным внутренним углам, длинам его сторон и ошибкам положения mti его вершин.
На рис.6.3 изображен фрагмент многоугольника с вершинами i-1, i, i+1, i+2 и сторонами li-1,li,li+1.
Проведем на вершинах i и i+1 окружности радиусами mti и mt(i+1) и построим биссектрисы углов βi и βi+1. Затем восстановим перпендикуляры к стороне li и найдем проекции отрезков mti и mt(i+1) на эти перпендикуляры:
(6.13)
(6.14)
Рис.6.3
Построим трапецию, основаниями которой являются отрезки mi и mi+1, а высотой - сторона li и найдем площадь этой трапеции ΔPi. Как известно, площадь трапеции равна произведению полусуммы оснований на высоту, а поскольку основаниями трапеции являются проекции ср.кв. ошибок, то вместо полусуммы нужно взять квадратичную полусумму оснований; таким образом,
(6.15)
где
c = Sin( β/2 ) .
Площадь трапеции, построенной на одной стороне многоугольника, является частью ошибки площади всего многоугольника; выполнив квадратичное суммирование площадей ΔPi по всем сторонам, получим:
или
(6.16)
Из формулы (6.16) можно получить формулу средней квадратической ошибки площади правильного многоугольника с одинаковой ошибкой положения mt всех его вершин:
mP=an * mt * L, (6.17)
где: L - периметр многоугольника, an - коэффициент, зависящий от n - количества вершин;
его значения:
n |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
an |
0.204 |
0.250 |
0.256 |
0.250 |
0.243 |
0.231 |
0.222 |
0.212 |
n |
11 |
12 |
15 |
20 |
24 |
30 |
60 |
120 |
an |
0.205 |
0.197 |
0.179 |
0.156 |
0.143 |
0.128 |
0.091 |
0.065 |
Формула (6.17) является базовой и при оценке площади неправильных n-угольников, для которых ошибка площади mp оказывается лишь на несколько процентов больше, чем для правильного n - угольника. Так, если площадь неправильного n - угольника при том же периметре в два раза меньше площади правильного n-угольника, то ошибка его площади увеличивается лишь на 20 %.
При неодинаковых ошибках положения вершин многоугольника в формуле (6.17) достаточно вместо mt поставить mt(ср).
Примером применения формулы (6.17) является оценка площади участков, координаты вершин которых получены с топографических планов. Например, для плана масштаба 1:2000 ошибку положения точек можно принять равной mt = 0.50 мм * M = 1 м (при условии, что основа плана достаточно жесткая и ее деформацией можно пренебречь). При площади участка 0.12 га и количестве вершин n=4 (5 или 6) средняя квадратическая ошибка его площади при правильной форме (периметр L = 140 м) будет равна 35 кв.м, а при неправильной форме (периметр L>140 м) она может достигать 40 кв.м.
Другим примером применения формулы (6.17) может служить оценка площади многоугольника, координаты вершин которого получены из полярной засечки, выполненной с одного пункта-станции.
При использовании точных приборов (электронных тахеометров или систем GPS) доля ошибок измерений в ошибке положения точек значительно меньше доли ошибки их фиксации mф на местности. Приняв mti= mф, можно использовать формулу (6.17) для любых способов получения координат вершин многоугольника.
Площадь правильного n-угольника можно выразить через его периметр:
(6.18)
И из формулы (6.17) получить формулу относительной ошибки площади:
(6.19)
где
(6.20)
Например:
для треугольника (n=3) mp/P = 4.24* mt/L,
для четырехугольника (n=4) mp/P = 4.00* mt/L,
для пятиугольника (n=5) mp/P = 3.72 mt/L,
для шестиугольника (n=6) mp/P = 3.46 mt/L.
Таким образом, для приближенной оценки площади 3-4-5-6- угольника в аналитическом способе можно применять формулу:
mp/P=4* mt/L; (6.21)
ошибка этой формулы может достигать 15% - 20% для участков, форма которых заметно отличается от формы правильного n -угольника.
