- •Оглавление
- •Раздел I. Общие сведения о высокомолекулярных соединениях
- •1.1. Особенности полимерного состояния вещества Введение
- •1.1.1. Полимеры, общие определения
- •1.1.2. Различия в свойствах высоко- и низкомолекулярных соединений
- •1.2. Образование, получение и распространение полимеров
- •Содержание различных веществ в теле человека
- •Некоторые аминокислоты, входящие в состав белков
- •Содержание различных оксидов в базальтовых породах, мас. %
- •1.3. Классификация полимеров
- •1.3.1. Принципы классификации полимеров
- •Типичные конденсационные полимеры
- •Типичные полимеризационные полимеры
- •Классификация, молекулярно-массовые характеристики и стереохимия полимеров
- •1.3.2. Тривиальная, рациональная и систематическая номенклатура полимеров
- •Названия некоторых линейных полимеров
- •1.3.3. Классификация и номенклатура сополимеров
- •Названия некоторых элементорганических и неорганических полимеров
- •Название основных типов сополимеров
- •1.4. Молекулярно-массовые характеристики полимеров
- •1.4.1. Распределение макромолекул по молекулярным массам
- •1.4.2. Моменты распределения и средние молекулярные массы
- •1.4.3. Параметр полидисперсности
- •1.4.4. Методы определения молекулярной массы полимеров
- •1.5. Стереохимия полимеров
- •1.5.1. Химическая изомерия звеньев
- •1.5.3. Стереоизомерия
- •Температуры кристаллизации и плавления полидиенов
- •Вопросы и упражнения к лекциям 1-2
- •Раздел II. Синтез полимеров методами цепной и ступенчатой полимеризации
- •2.1. Радикальная полимеризации
- •2.1.1. Инициирование радикальной полимеризации
- •Важнейшие инициаторы радикальной полимеризации
- •2.1.2. Элементарные реакции и кинетика полимеризации
- •1. Инициирование.
- •2. Рост цепи.
- •3. Обрыв цепи.
- •Вклад диспропорционирования в реакциях обрыва (λ) для различных мономеров
- •Относительные константы передачи цепи на инициатор Син при 60ºС
- •Относительные константы передачи цепи на мономер См
- •Значения относительных констант передачи цепи Сs·104 на некоторые соединения при 60-70ºС
- •Значения относительных констант передачи цепи на полимер Ср
- •Ингибиторы радикальной полимеризации.
- •Константы ингибирования Сz, 50-60ºС
- •Константы скоростей элементарных реакций роста и обрыва при радикальной полимеризации некоторых мономеров, 20-25ºС
- •2.1.3. Молекулярно-массовое распределение при радикальной полимеризации
- •2.1.4. Влияние температуры и давления на радикальную полимеризацию
- •2.1.5. Диффузионная модель обрыва цепи. Гель-эффект
- •Влияние степени превращения мономера q на полимеризацию метилметакрилата, 22,5ºС
- •2.1.6. Каталитическая передача цепи
- •2.1.7. Псевдоживая радикальная полимеризация
- •Константы обратимого ингибирования псевдоживой полимеризации стирола в присутствии темпо
- •2.1.8. Эмульсионная полимеризация
- •Эмульсионная полимеризация смеси стирола и бутадиена
- •Вопросы и упражнения к лекциям 3-5
- •2.2. Катионная полимеризация
- •2.2.1. Элементарные реакции. Кинетика
- •Константы скорости роста в катионной полимеризации
- •Константы передачи цепи на мономер при катионной полимеризации стирола
- •Константы передачи цепи на мономер при катионной полимеризации изобутилена в различных растворителях
- •Контсанты передачи цепи при катионной полимеризации стирола
- •2.2.2. Псевдокатионная и псевдоживая катионная полимеризация
- •2.2.3. Влияние реакционной среды
- •Влияние растворителя на катионную полимеризацию стирола, инициированную hClO4
- •2.3. Анионная полимеризация
- •2.3.1. Основные реакции инициирования
- •2.3.2. Кинетика анионной полимеризации с обрывом цепи
- •2.3.3. Живая полимеризация. Блок-сополимеры
- •2.3.4. Полимеризация с переносом группы
- •2.3.5. Влияние температуры, растворителя и противоиона
- •Влияние растворителя на анионную «живую» полимеризацию стирола, 25ºС, натрий-нафталиновый комплекс 3·10-3 моль/л
- •Кинетические и термодинамические характеристики реакции роста цепи при живой полимеризации стирола, инициируемой натрий-нафталином, 20ºС, тетрагидрофуран
- •2.3.6. Ассоциация
- •2.4. Ионно-координационная полимеризация
- •Примеры стереоспецифической полимеризации
- •2.4.1. Катализаторы Циглера-Натта. Исторический аспект
- •Компоненты катализаторов Циглера-Натта
- •2.4.2. Полимеризация на гетерогенных катализаторах Циглера-Натта
- •Влияние растворителя на анионную полимеризацию 1,3-диенов, инициируемую н-бутиллитием
- •2.5. Синтез гетероцепных полимеров ионной полимеризацией
- •2.5.1. Карбонилсодержащие соединения
- •Предельные температуры и концентрации мономеров при полимеризации альдегидов
- •2.5.2. Полимеризация эфиров и эпоксидов с раскрытием цикла
- •2.5.3. Полимеризация лактамов и лактонов
- •2.5.4. Другие гетероциклы
- •2.6. Общие вопросы синтеза полимеров
- •2.6.1. Термодинамика синтеза
- •Энтальпии и энтропии полимеризации некоторых мономеров, 25ºС
- •Энтальпии δн0, энтропии δs0, функции Гиббса δg0 и предельные температуры полимеризации Тп альдегидов, 25ºС
- •Энтальпии δн0, энтропии δs0, функции Гиббса δg0 полимеризации циклоалканов при 25ºС
- •2.6.2. Сопоставление ионной и радикальной полимеризации
- •2.6.3. Об общности процессов псевдоживой полимеризации
- •2.7. Ступенчатая полимеризация
- •2.7.1. Равновесная и неравновесная поликонденсация
- •Влияние константы равновесия к на степень завершенности реакции поликонденсации х и среднечисловую степень полимеризации
- •Влияние воды на степень полимеризации при поликонденсации
- •2.7.2. Кинетика поликонденсации
- •Константы скорости реакции этерификации в гомолитических рядах одно- и двухосновных кислот, 25ºС
- •2.7.3. Молекулярно-массовое распределение полимера при поликонденсации
- •2.7.4. Разветвленные и сшитые полимеры
- •2.7.5. Фенопласты, аминопласты
- •2.7.6. Полиамиды, полиэфиры, поликарбонаты
- •2.7.7. Полиуретаны. Полисилоксаны
- •2.7.8. Жесткоцепные ароматические полимеры
- •Свойства полиариленэфирсульфонов
- •2.7.9. Сверхразветвленные полимеры
- •Очистка — б — очистка — а — очистка и т. Д.
- •Вопросы и упражнения к лекциям 9-10
- •Раздел 3. Цепная сополимеризация
- •3.1. Количественная теория сополимеризации
- •3.1.1. Кривые состава сополимера и относительные активности мономеров
- •3.1.2. Состав и микроструктура сополимера. Статистический подход
- •Доля последовательностей различной длины из мономера 1 (q1n) в эквимолярных сополимерах различных типов
- •3.1.3. Многокомпонентная сополимеризация
- •Предсказанные и определенные экспериментально составы сополимеров, полученных радикальной тер- и тетраполимеризацией
- •3.1.4. Сополимеризации до глубоких конверсии
- •3.2. Радикальная сополимеризация
- •3.2.1. Скорость сополимеризации
- •Корреляция между и r1 · r2 при радикальной сополимеризации
- •3.2.2. Природа эффекта предконцевого звена
- •Относительные активности мономеров при сополимеризации стирола (1) с акрилонитрилом (2), определенные в рамках моделей концевого и предконцевого звена, 60°с
- •3.2.3. Влияние температуры и давления на радикальную сополимеризацию
- •Значения относительных активностей мономеров при разных температурах и отношения частотных факторов
- •Влияние давления на сополимеризацию некоторых мономеров
- •3.2.4. Чередующаяся сополимеризация
- •1 Бутилметакрилат - диметилбутадиен, 2 - бутилметакрилат - (с2н5)3АlСl - диме-тилбутадиен; f1 мольная доля бутилметакрилата в исходной мономерной смеси
- •3.2.5. Влияние реакционной среды
- •3.2.6. Связь строения мономера и радикала с реакционной способностью.
- •Сополимеризация винилацетата (1) с хлорзамещенными этилена (2)
- •Влияние резонансного фактора на величину константы скорости роста, 20-30°с
- •Эмпирические и расчетные квантово-химические резонансные параметры строения мономеров и радикалов
- •Значения константы скорости реакции роста и параметра е некоторых мономеров, 25-30°с
- •Значения константы скорости реакции роста и параметра е пара-замещенных стирола, 60°с
- •Значения параметров реакционной способности мономеров схемы q-e
- •Относительные активности при сополимеризации некоторых мономеров
- •3.3. Ионная сополимеризация
- •3.3.1. Катионная сополимеризация
- •Катионная сополимеризация некоторых мономеров
- •3.3.2. Анионная сополимеризация
- •Анионная сополимеризация стирола (1) с бутадиеном-1,3 (2), инициатор н-с4н9Li
- •Влияние растворителя и противоиона на состав сополимера при сополимеризации стирола с изопреном
- •3.3.3. Сополимеризация на катализаторах Циглера-Натта
- •Реакционная способность различных мономеров в сополимеризации Циглера-Натта
- •Раздел 4. Химические превращения полимеров
- •4.1. Характерные особенности макромолекул как реагентов
- •4.1.1. Влияние соседних звеньев
- •4.1.2. Макромолекулярные и надмолекулярные эффекты
- •4.1.3. Кооперативные взаимодействия7
- •4.2. Сшивание полимеров
- •4.2.1. Высыхание красок
- •4.2.2. Вулканизация каучуков
- •4.2.3. Отверждение эпоксидных смол
- •4.3. Деструкция полимеров
- •4.3.1. Термическая деструкция. Циклизация
- •Температуры начала разложения и энергии активации термического распада некоторых полимеров
- •Продукты термического распада некоторых полимеров
- •Выход мономера при термическом распаде различных полимеров
- •4.3.2. Термоокислительная деструкция. Горение
- •Ограниченный кислородный показатель для некоторых полимеров
- •4.3.3. Фотодеструкция. Фотоокисление
- •4.4 Полимераналогичные превращения
- •4.4.1. Поливиниловый спирт
- •4.4.2. Химические превращения целлюлозы
- •4.4.3. Структурная модификация целлюлозы
- •Вопросы и упражнения к лекциям 11-15
4.1.2. Макромолекулярные и надмолекулярные эффекты
Гидрофобное взаимодействие. Если реакция проводится в водном растворе полимера, то на ее скорость может оказать влияние сродство между гидрофобными группами макромолекулы и реагента. Известным примером является реакция гидролиза производных 3-нитро-4-ацилоксибензойной кислоты (1), катализируемая низкомолекулярным имидазолом (2) и поли-4(5)-винилимидазолом (3) в водно-спиртовой среде.
В том случае, когда катализатором является низкомолекулярный имидазол, константа скорости реакции не зависит от длины алкильной группы. Если в качестве катализатора используется поли-4(5)-винилимидазол, то скорость реакции значительно выше по сравнению с низкомолекулярным катализатором и, кроме того, она возрастает с увеличением числа метильных групп п в субстрате. Так, при п= 11, скорость реакции гидролиза в 30 раз больше по сравнению с п = 1. Считается, что этот эффект обусловлен гидрофобным взаимодействием, т.е. сродством между алкильной группой субстрата и отрезком полимерной цепи с примыкающими к нему имидазольными звеньями.
Сольватационный эффект. При щелочном гидролизе поливинилацетата наблюдается автокаталитический характер реакции:
Анализ зависимости скорости гидролиза от глубины превращения позволил определить константы скорости реакции омыления ацетатных групп в различных триадах. Оказалось, что k1/k3=100, т.е. скорость омыления ацетатной группы, находящейся в окружении гидроксильных групп, максимальна. Эффект связан с сольватацией гидроксид-ионами фрагментов цепи, содержащих группы –ОН, что приводит к увеличению концентрации катализатора в зоне реакции.
4.1.3. Кооперативные взаимодействия7
Интерполиэлектролитные комплексы (ИПЭК) образуются в результате реакции соединения противоположно заряженных полиионов. Эта реакция имеет ярко выраженный кооперативный характер. Случайные столкновения полиионов приводят к возникновению точечных контактов в виде солевых связей, вслед за которыми возникают солевые связи соседних ионных пар, наподобие сцеплению звеньев застежки молнии:
Этот процесс проходит с достаточно большой скоростью, но не мгновенно, как можно было бы предположить, исходя из его кооперативного характера. Медленная стадия обусловлена необходимостью соответствующей ориентации в пространстве участков цепей полианионов, участвующих в реакции.
Наиболее просто ИПЭК могут быть получены при смешении водных растворов полианионов и поликатионов. В результате заряды противоположного знака образуют межцепные ионные связи, что приводит к возникновению двухтяжевой цепи из двух однотяжевых:

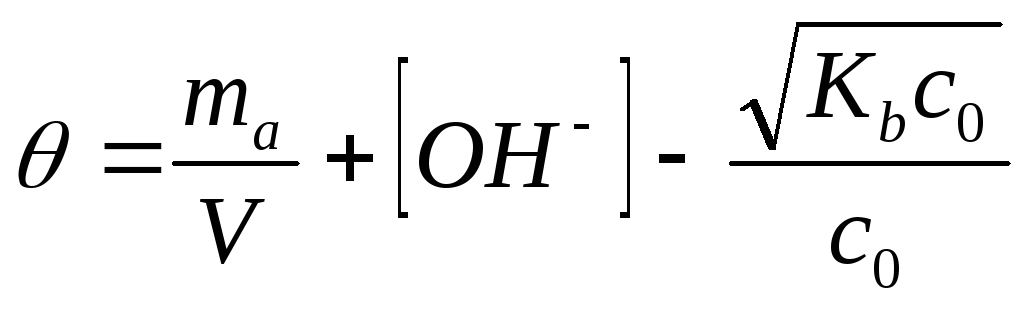

Степень завершенности реакции θ определяется отношением числа образовавшихся солевых связей к максимально возможному. Если п>т, то θ = x/m, в противном случае θ =x/n. Когда один из полиэлектролитов является слабым, то θ оказывается зависимой от рН раствора, как в приведенном ниже примере реакции полиакриловой кислоты с полиоснованием, содержащим азот:
В подобных случаях ИПЭК могут быть получены постепенным подкислением или подщелачиванием раствора, при этом значения θ и рН связаны зависимостями:
,
(4.1)
(4.2)
первая из которых относится к смесям, содержащим слабую поликислоту; вторая – слабое полиоснование, та, тb – количество молей добавленной кислоты или основания, V - объем реакционной смеси, Ка, Кb - эффективные константы диссоциации поликислоты и полиоснования, с0 - концентрация одного из полиэлектролитов. Рассчитанные для двух конкретных случаев зависимости α и θ от рН приведены на рис. 4.1.
Рис. 4.1.Типичные
зависимости степени превращения Θ
в реакции соединения полииона от
рН (1,2)
и α
от
рН (1',
2').
1 –
полиакриловая кислота/гидрохлорид
полидиметиламиноэтилметакрилата;
2
–
полидиметиламиноэтилметакрилат/поли-акрилат
натрия. 1',
2'
– кривые
потенцио-метрического титрования
полиакриловой кислоты и
полидиметиламиноэтил-метакрилата, 20
°С
Из рис. 4.1 видно, что одинаковое относительное содержание ионизированных звеньев слабого полиэлектролита наблюдается при существенно разных значениях рН в зависимости от того, присутствует или нет более сильный полиэлектролит, образующий с первым ИПЭК (при этом предполагается, что α = θ). Величина ΔрН(θ,α) служит мерой свободной энергии стабилизации ИПЭК ΔGст, обусловленной кооперативным взаимодействием противоположно заряженных звеньев, образующих межцепные солевые связи в ИПЭК:
,
(4.3)
где ΔG(α), ΔG(θ) – свободные энергии ионизации слабого полиэлектролита в отсутствие и в присутствии противоположно заряженного иона при данном значении α или θ. Сделанное выше допущение о α = θ предполагает, что каждая ионогенная группа титруемого полиэлектролита, заряжаясь, образует солевую связь с противоположно заряженным полиионом. Такая ситуация имеет место при условии Z= m/n ≤ 1, где т относится к слабому полиэлектролиту.
Свободная энергия стабилизации ΔGст ИПЭК является мощным термодинамическим фактором, оказывающим большое влияние на протекание ряда физико-химических процессов с участием заряженных частиц в присутствии полиэлектролитов. Так, ионогенный мономер может быть заполимеризован на полиионной матрице при температуре более высокой по сравнению с его предельной температурой полимеризации в том случае, если ее результатом является образование ИПЭК. Другой показательный пример связан с мицеллообразованием ПАВ в присутствии полиионов при концентрациях, намного меньших по сравнению с характерными для них критическими концентрациями мицеллообразования. В данном случае образуются полимерколлоидные комплексы, в которых заряженные звенья полиэлектролита образуют солевые связи с противоположно заряженными «углеводородными хвостами» ПАВ.
Существуют растворимые и нерастворимые ИПЭК. При Z = 1 и θ →1 ИПЭК всегда нерастворимы в воде. В этом случае они являются очень эффективными структурообразователями грунтов. В таком качестве ИПЭК были использованы при ликвидации последствий аварии на Чернобыльской АЭС для предотвращения распространения радиоактивной пыли.
Растворимые ИПЭК могут быть получены двумя путями за счет незавершенности реакции при Z = l и вследствии их нестехиометричности. В последнем случае ИПЭК удерживается в растворе полиэлектролитом, находящимся в избытке, который в соответствии с этой функцией называется лиофилизирующим полиэлектролитом (ЛПЭ). Полиэлектролит, находящийся в недостатке, называется блокирующим (БПЭ). Нестехиометричные ИПЭК можно рассматривать как блок-сополимеры, в которых однотяжевые лиофильные блоки ЛПЭ чередуются с двухтяжевыми гидрофобными блоками ИПЭК ЛПЭ-БПЭ. Подобные комплексы теряют растворимость, когда число звеньев ЛПЭ, вовлеченных в образование солевых связей ИПЭК, достигает 20-50 %.
Кооперативный характер многоточечных связей между полиионами ИПЭК приводит к практической необратимости реакции их образования. Показано, что даже в том случае, когда БПЭ является олигомером, степень диссоциации ИПЭК пренебрежимо мала. Это обстоятельство не мешает, однако, реакциям обмена в ИПЭК. Этот процесс может протекать внутри одной частицы или между разными частицами. К первому случаю относится миграция БПЭ в клубке ЛПЭ. При этом достигается оптимальное термодинамическое соответствие ИПЭК с окружающей средой. Во втором случае имеет место перенос БПЭ с одной цепи ЛПЭ на другую. Если обе цепи ЛПЭ имеют аналогичное строение и химический состав, то этот процесс называется реакцией полиионного обмена, если их строение и (или) состав различен реакцией полиионного замещения. В соответствии с этой терминологией, учитывающей полимерную природу реагентов, реакция образования ИПЭК определяется как реакция соединения полиионов.
Кинетика образования ИПЭК, а также их превращения изучались физическими методами, среди которых наиболее информативным оказался метод тушения люминесценции. Упомянутые выше реакции протекают в две стадии. На первой стадии в результате случайных столкновений полиионов образуются их ассоциаты, которые могут рассматриваться как переходное состояние. Константа скорости этой реакции имеет величину порядка 109 л/(моль·с), что близко к величине константы диффузионных столкновений макромолекулярных клубков. На второй стадии первичные ассоциаты превращаются в равновесные частицы с максимально возможным термодинамическим сродством к окружающей среде. Константа скорости второй стадии на 3-5 порядков меньше по сравнению с первой. Общее время реакции полианионов составляет величину порядка нескольких минут. Для них характерна зависимость скорости от ионной силы раствора, химической природы полиионов и противоионов, в также длины первых.
Повышенный интерес к ИПЭК обусловлен, в первую очередь, тем обстоятельством, что они могут быть образованы полиэлектролитами синтетического и природного происхождения. Это создает широкую перспективу их биомедицинского применения. Среди многих направлений, которые развиваются в настоящее время, следует отметить конструирование каталитических систем фермент ИПЭК, иммунодиагностических систем, «антагонистов» гепарина, использование ИПЭК нуклеиновых кислот с синтетическими поликатионами для доставки первых в клетки8.
