- •Оглавление
- •Раздел I. Общие сведения о высокомолекулярных соединениях
- •1.1. Особенности полимерного состояния вещества Введение
- •1.1.1. Полимеры, общие определения
- •1.1.2. Различия в свойствах высоко- и низкомолекулярных соединений
- •1.2. Образование, получение и распространение полимеров
- •Содержание различных веществ в теле человека
- •Некоторые аминокислоты, входящие в состав белков
- •Содержание различных оксидов в базальтовых породах, мас. %
- •1.3. Классификация полимеров
- •1.3.1. Принципы классификации полимеров
- •Типичные конденсационные полимеры
- •Типичные полимеризационные полимеры
- •Классификация, молекулярно-массовые характеристики и стереохимия полимеров
- •1.3.2. Тривиальная, рациональная и систематическая номенклатура полимеров
- •Названия некоторых линейных полимеров
- •1.3.3. Классификация и номенклатура сополимеров
- •Названия некоторых элементорганических и неорганических полимеров
- •Название основных типов сополимеров
- •1.4. Молекулярно-массовые характеристики полимеров
- •1.4.1. Распределение макромолекул по молекулярным массам
- •1.4.2. Моменты распределения и средние молекулярные массы
- •1.4.3. Параметр полидисперсности
- •1.4.4. Методы определения молекулярной массы полимеров
- •1.5. Стереохимия полимеров
- •1.5.1. Химическая изомерия звеньев
- •1.5.3. Стереоизомерия
- •Температуры кристаллизации и плавления полидиенов
- •Вопросы и упражнения к лекциям 1-2
- •Раздел II. Синтез полимеров методами цепной и ступенчатой полимеризации
- •2.1. Радикальная полимеризации
- •2.1.1. Инициирование радикальной полимеризации
- •Важнейшие инициаторы радикальной полимеризации
- •2.1.2. Элементарные реакции и кинетика полимеризации
- •1. Инициирование.
- •2. Рост цепи.
- •3. Обрыв цепи.
- •Вклад диспропорционирования в реакциях обрыва (λ) для различных мономеров
- •Относительные константы передачи цепи на инициатор Син при 60ºС
- •Относительные константы передачи цепи на мономер См
- •Значения относительных констант передачи цепи Сs·104 на некоторые соединения при 60-70ºС
- •Значения относительных констант передачи цепи на полимер Ср
- •Ингибиторы радикальной полимеризации.
- •Константы ингибирования Сz, 50-60ºС
- •Константы скоростей элементарных реакций роста и обрыва при радикальной полимеризации некоторых мономеров, 20-25ºС
- •2.1.3. Молекулярно-массовое распределение при радикальной полимеризации
- •2.1.4. Влияние температуры и давления на радикальную полимеризацию
- •2.1.5. Диффузионная модель обрыва цепи. Гель-эффект
- •Влияние степени превращения мономера q на полимеризацию метилметакрилата, 22,5ºС
- •2.1.6. Каталитическая передача цепи
- •2.1.7. Псевдоживая радикальная полимеризация
- •Константы обратимого ингибирования псевдоживой полимеризации стирола в присутствии темпо
- •2.1.8. Эмульсионная полимеризация
- •Эмульсионная полимеризация смеси стирола и бутадиена
- •Вопросы и упражнения к лекциям 3-5
- •2.2. Катионная полимеризация
- •2.2.1. Элементарные реакции. Кинетика
- •Константы скорости роста в катионной полимеризации
- •Константы передачи цепи на мономер при катионной полимеризации стирола
- •Константы передачи цепи на мономер при катионной полимеризации изобутилена в различных растворителях
- •Контсанты передачи цепи при катионной полимеризации стирола
- •2.2.2. Псевдокатионная и псевдоживая катионная полимеризация
- •2.2.3. Влияние реакционной среды
- •Влияние растворителя на катионную полимеризацию стирола, инициированную hClO4
- •2.3. Анионная полимеризация
- •2.3.1. Основные реакции инициирования
- •2.3.2. Кинетика анионной полимеризации с обрывом цепи
- •2.3.3. Живая полимеризация. Блок-сополимеры
- •2.3.4. Полимеризация с переносом группы
- •2.3.5. Влияние температуры, растворителя и противоиона
- •Влияние растворителя на анионную «живую» полимеризацию стирола, 25ºС, натрий-нафталиновый комплекс 3·10-3 моль/л
- •Кинетические и термодинамические характеристики реакции роста цепи при живой полимеризации стирола, инициируемой натрий-нафталином, 20ºС, тетрагидрофуран
- •2.3.6. Ассоциация
- •2.4. Ионно-координационная полимеризация
- •Примеры стереоспецифической полимеризации
- •2.4.1. Катализаторы Циглера-Натта. Исторический аспект
- •Компоненты катализаторов Циглера-Натта
- •2.4.2. Полимеризация на гетерогенных катализаторах Циглера-Натта
- •Влияние растворителя на анионную полимеризацию 1,3-диенов, инициируемую н-бутиллитием
- •2.5. Синтез гетероцепных полимеров ионной полимеризацией
- •2.5.1. Карбонилсодержащие соединения
- •Предельные температуры и концентрации мономеров при полимеризации альдегидов
- •2.5.2. Полимеризация эфиров и эпоксидов с раскрытием цикла
- •2.5.3. Полимеризация лактамов и лактонов
- •2.5.4. Другие гетероциклы
- •2.6. Общие вопросы синтеза полимеров
- •2.6.1. Термодинамика синтеза
- •Энтальпии и энтропии полимеризации некоторых мономеров, 25ºС
- •Энтальпии δн0, энтропии δs0, функции Гиббса δg0 и предельные температуры полимеризации Тп альдегидов, 25ºС
- •Энтальпии δн0, энтропии δs0, функции Гиббса δg0 полимеризации циклоалканов при 25ºС
- •2.6.2. Сопоставление ионной и радикальной полимеризации
- •2.6.3. Об общности процессов псевдоживой полимеризации
- •2.7. Ступенчатая полимеризация
- •2.7.1. Равновесная и неравновесная поликонденсация
- •Влияние константы равновесия к на степень завершенности реакции поликонденсации х и среднечисловую степень полимеризации
- •Влияние воды на степень полимеризации при поликонденсации
- •2.7.2. Кинетика поликонденсации
- •Константы скорости реакции этерификации в гомолитических рядах одно- и двухосновных кислот, 25ºС
- •2.7.3. Молекулярно-массовое распределение полимера при поликонденсации
- •2.7.4. Разветвленные и сшитые полимеры
- •2.7.5. Фенопласты, аминопласты
- •2.7.6. Полиамиды, полиэфиры, поликарбонаты
- •2.7.7. Полиуретаны. Полисилоксаны
- •2.7.8. Жесткоцепные ароматические полимеры
- •Свойства полиариленэфирсульфонов
- •2.7.9. Сверхразветвленные полимеры
- •Очистка — б — очистка — а — очистка и т. Д.
- •Вопросы и упражнения к лекциям 9-10
- •Раздел 3. Цепная сополимеризация
- •3.1. Количественная теория сополимеризации
- •3.1.1. Кривые состава сополимера и относительные активности мономеров
- •3.1.2. Состав и микроструктура сополимера. Статистический подход
- •Доля последовательностей различной длины из мономера 1 (q1n) в эквимолярных сополимерах различных типов
- •3.1.3. Многокомпонентная сополимеризация
- •Предсказанные и определенные экспериментально составы сополимеров, полученных радикальной тер- и тетраполимеризацией
- •3.1.4. Сополимеризации до глубоких конверсии
- •3.2. Радикальная сополимеризация
- •3.2.1. Скорость сополимеризации
- •Корреляция между и r1 · r2 при радикальной сополимеризации
- •3.2.2. Природа эффекта предконцевого звена
- •Относительные активности мономеров при сополимеризации стирола (1) с акрилонитрилом (2), определенные в рамках моделей концевого и предконцевого звена, 60°с
- •3.2.3. Влияние температуры и давления на радикальную сополимеризацию
- •Значения относительных активностей мономеров при разных температурах и отношения частотных факторов
- •Влияние давления на сополимеризацию некоторых мономеров
- •3.2.4. Чередующаяся сополимеризация
- •1 Бутилметакрилат - диметилбутадиен, 2 - бутилметакрилат - (с2н5)3АlСl - диме-тилбутадиен; f1 мольная доля бутилметакрилата в исходной мономерной смеси
- •3.2.5. Влияние реакционной среды
- •3.2.6. Связь строения мономера и радикала с реакционной способностью.
- •Сополимеризация винилацетата (1) с хлорзамещенными этилена (2)
- •Влияние резонансного фактора на величину константы скорости роста, 20-30°с
- •Эмпирические и расчетные квантово-химические резонансные параметры строения мономеров и радикалов
- •Значения константы скорости реакции роста и параметра е некоторых мономеров, 25-30°с
- •Значения константы скорости реакции роста и параметра е пара-замещенных стирола, 60°с
- •Значения параметров реакционной способности мономеров схемы q-e
- •Относительные активности при сополимеризации некоторых мономеров
- •3.3. Ионная сополимеризация
- •3.3.1. Катионная сополимеризация
- •Катионная сополимеризация некоторых мономеров
- •3.3.2. Анионная сополимеризация
- •Анионная сополимеризация стирола (1) с бутадиеном-1,3 (2), инициатор н-с4н9Li
- •Влияние растворителя и противоиона на состав сополимера при сополимеризации стирола с изопреном
- •3.3.3. Сополимеризация на катализаторах Циглера-Натта
- •Реакционная способность различных мономеров в сополимеризации Циглера-Натта
- •Раздел 4. Химические превращения полимеров
- •4.1. Характерные особенности макромолекул как реагентов
- •4.1.1. Влияние соседних звеньев
- •4.1.2. Макромолекулярные и надмолекулярные эффекты
- •4.1.3. Кооперативные взаимодействия7
- •4.2. Сшивание полимеров
- •4.2.1. Высыхание красок
- •4.2.2. Вулканизация каучуков
- •4.2.3. Отверждение эпоксидных смол
- •4.3. Деструкция полимеров
- •4.3.1. Термическая деструкция. Циклизация
- •Температуры начала разложения и энергии активации термического распада некоторых полимеров
- •Продукты термического распада некоторых полимеров
- •Выход мономера при термическом распаде различных полимеров
- •4.3.2. Термоокислительная деструкция. Горение
- •Ограниченный кислородный показатель для некоторых полимеров
- •4.3.3. Фотодеструкция. Фотоокисление
- •4.4 Полимераналогичные превращения
- •4.4.1. Поливиниловый спирт
- •4.4.2. Химические превращения целлюлозы
- •4.4.3. Структурная модификация целлюлозы
- •Вопросы и упражнения к лекциям 11-15
3.1. Количественная теория сополимеризации
3.1.1. Кривые состава сополимера и относительные активности мономеров
Около 90 % сополимеров, получаемых в промышленности, являются двухкомпонентными. Соответствующая сополимеризация называется двухкомпонентной или бинарной. Трехкомпонентные сополимеры распространены меньше, но очень важны в практическом отношении, соответствующая сополимеризация называется терполимеризацией, а сополимеры - терполимерами.
Количественные
соотношения, описывающие состав и
строение сополимера, являются общими
для радикальной и ионной сополимеризации,
т.е. могут быть получены безотносительно
к природе активных центров на концах
растущих цепей. Существует две наиболее
общие модели сополимеризации, условно
называемые моделями концевого и
предконцевого звена. Считается, что
первая модель применима к сополимеризации
80-90 % реальных систем.
Эта
модель, называемая моделью Майо-Льюиса,
исходит из того, что реакционная
способность активного центра на конце
растущей цепи определяется лишь
природой концевого звена. Исходя из
этого постулата, необходимо
рассматривать четыре элементарных
реакции роста цепи с участием двух
мономеров М1
и
М2
и
двух типов растущих цепей
и
,
отличающихся природой концевого звена
(значок * может означать радикал,
катион или анион):
(3.1)
Уравнение, связывающее состав сополимера с составом мономерной смеси, может быть получено двумя методами - кинетическим и статистическим. В первом предполагается установление стационарного состояния, выражаемого условием равенства скоростей перекрестного роста:
(3.2)
Состав сополимера определяется отношением скоростей исчерпания мономеров:
(3.3)
Для того, чтобы избавиться от активных центров, используем уравнение (3.2):
(3.4)
Подставив (3.4) в (3.3) и умножив числитель и знаменатель полученного выражения на произведение k12·k21, окончательно получаем:
, (3.5)
где r1 = k11/k12 и r2 = k22/k21 - ключевые константы теории сополимеризации, называемые относительными активностями мономеров. Они показывают, во сколько раз скорость взаимодействия активного центра растущей цепи со «своим» мономером больше по сравнению с «чужим». Другими словами, они характеризуют избирательность реакции роста при сополимеризации. Абсолютные концентрации мономеров в уравнении (3.5) могут быть заменены на относительные, т.е. мольные доли:
,
(3.6)
где F1 и F2 - мольные доли мономеров М1 и М2 в сополимере; f1 и f2 - в мономерной смеси.
Уравнения (3.5) и (3.6) описывают текущий состав сополимера, т.е. сополимера, образуемого в данный момент сополимеризации. Это уравнение обычно используют на начальном этапе сополимеризации для определения r1 и r2. В этом случае сополимеризацию проводят до 5-7% превращения, поэтому изменением относительных концентраций мономеров можно пренебречь. Тогда отношение [М1]/[М2] или [f1]/[ f2] принимается равным исходному, т.е. задаваемому, а текущий состав сополимера принимается равным составу всего сополимера, образованного на начальной стадии сополимеризации, так называемому валовому составу, т.е.:
(3.7)
где [m1] и [m2] - концентрации звеньев М1 и М2 в сополимере, образованном на начальной стадии сополимеризации.
При определении значений относительных активностей мономеров уравнение (3.6) обычно записывается в виде явной зависимости r1 или r2, например:
(3.8)
Согласно
методу пересечений Майо-Льюиса, строится
ряд прямых в координатах r2
–
r1.
При
этом каждой паре значений f1,f2
– F1,F2
отвечает
одна прямая. Область их пересечения
включает точку, которая соответствует
истинным значениям r1
и r2;
размер
области характеризует ошибку определения.
По методу Файнемана-Росса данные по
составу представляются в виде прямой
в координатах
.
Отрезок,
отсекаемый по оси ординат, дает r2,
угловой
коэффициент прямой – r1.
Применение метода наименьших квадратов
позволяет, наряду с r1
и
r2,
объективно
охарактеризовать погрешности их
определения.
В настоящее время используются численные методы, являющиеся развитием так называемого метода «подобранной кривой».
Графическую зависимость состав сополимера - состав мономерной смеси принято называть кривой состава сополимера. Обычно она строится по данным сополимеризации до малых конверсии (5-7%). Ниже приведено уравнение кривой состава, которое легко может быть получено из уравнения состава:
.
(3.9)
Вид кривых состава, которые приведены на рис.3.1, закономерно связан со значениями r1 и r2 и в определенной степени характеризует микроструктуру сополимера.

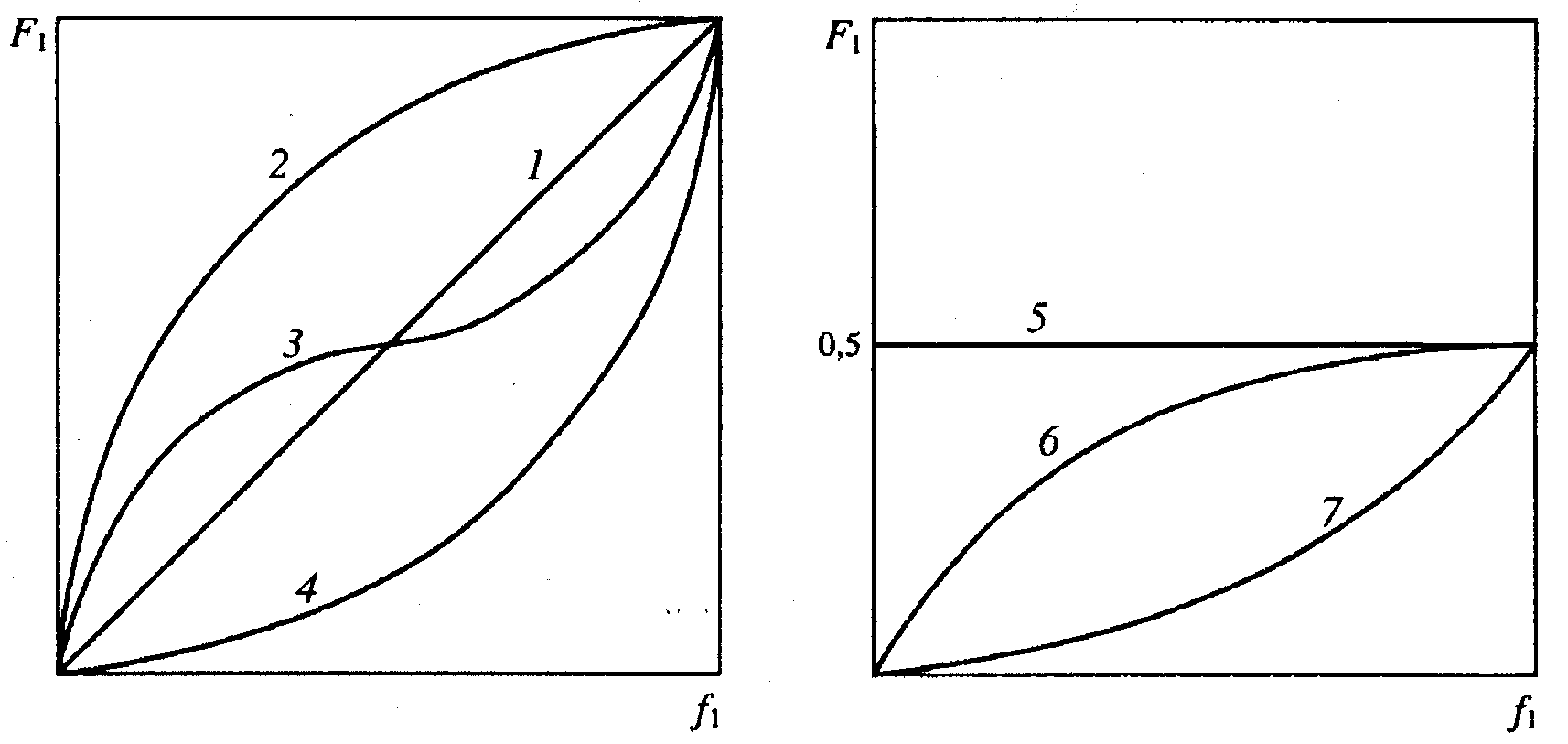

Рис. 3.1. Основные типы кривых состава сополимеров; F1,f1 - мольные доли мономера М1 в сополимере и мономерной смеси:
1 – r1=1, r2=1; 2 – r1>1, r2< 1; 3 – r1<1, r2 <1; 4 – r1<1, r2 >1;
5 – r1<1, r2 >1; 5 – r1=0, r2 =0; 6 – r1=0, r2< 1; 7 – r1=0, r2 >1.
Кривая 1 относится к идеальной азеотропной сополимеризации, при которой состав образующегося сополимера равен составу мономерной смеси, а распределение мономерных звеньев в цепи сополимера определяется законом случая, при этом r1 = r2 = 1.
К идеальной относят также сополимеризацию, когда r1 · r2 = 1, но при r1 > 1, r2 < 1 или r1 < 1, r2 > 1. В данной сополимеризации (кривые типа 2,4) распределение мономерных звеньев в цепи сополимера также является случайным (рис. 3.1).
Кривые состава типа 3, 7 и в меньшей степени 6, а также 2 и 4 при r1 · r2 < 1, характерны для сополимеризации, в результате которой образуются так называемые статистические сополимеры. В данном случае распределение звеньев в цепи также не является строго регламентированным, но определенные тенденции, например, чередование звеньев, могут быть выражены достаточно ярко. В целом распределение звеньев случайных и статистических сополимеров, хотя и является хаотическим, но отличается заметно.
Преимущественное чередование звеньев характерно для сополимеризации с S-образными кривыми состава 3 с азеотропной точкой, в которой состав сополимера равен составу мономерной смеси. В этом случае r1 < 1, r2 < 1. Предельным случаем является регулярное чередование звеньев, когда r1=0, r2=0, а кривая состава 5 является прямой линией, параллельной оси абсцисс, делящей ось ординат пополам, что отвечает единственно возможному составу сополимера 1:1. S-образные кривые состава, а также кривая 5 характерны для радикальной сополимеризации и обусловлены проявлением полярного фактора реакционной способности и донорно-акцепторным взаимодействием.
Кривые 6 и 7 относятся к сополимеризации мономеров, из которых один не способен к гомополимеризации вследствие стерических причин. К таким мономерам относятся 1,2-дизамещенные этилена, в частности малеиновый ангидрид.
При сополимеризации практически всегда r1 · r2 ≤ 1 и почти никогда r1 > 1, r2 > 1. Последнее означало бы образование длинных блоков последовательностей звеньев М1 и М2, а случай r1 » 1, r2 » 1 означал бы раздельную гомополимеризацию мономеров. Известны лишь несколько подобных исключений, природа которых не всегда понятна.
