Автоматические роторные линии
По структуре автоматические роторные линии (АРЛ) существенно отличаются от рассмотренных выше АЛ.
Автоматическая роторная линия — это совокупность роторных машин, установленных в принятой последовательности технологического процесса, объединенных системой привода транспортного движения и управления, которая функционирует без участия человека.
Роторная машина — это совокупность технологического ротора с инструментом и транспортных роторов, связанных общим приводом для синхронного вращения, обеспечивающая автоматическое выполнение технологической операции в процессе непрерывного транспортирования предметов производства и инструмента.
Технологический ротор — система исполнительных органов, обеспечивающая выполнение технологической операции и вспомогательных переходов в процессе своего непрерывного вращения.
Транспортный ротор — система захватных органов, обеспечивающая прием, транспортирование и выдачу предметов производства в процессе своего непрерывного вращения.

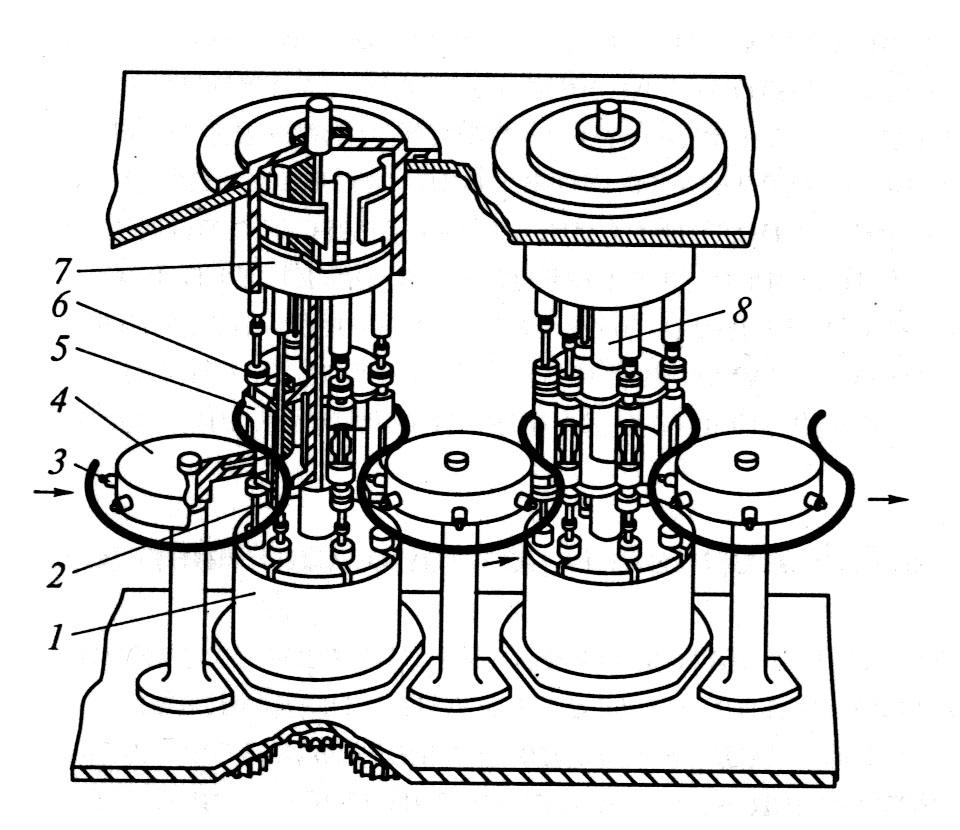

На рис. 6.17. показана схема АРЛ, состоящей из многочисленных технологических роторов 7, связанных между собой транспортными роторами 4, производящими с помощью клещей 3 загрузку заготовок на первый автомат, передачу их между технологическими роторами и выгрузку деталей после обработки. Детали посредством толкателей 2 переносятся из клещей 3 в патроны 6 рабочих шпинделей. Последние совместно с суппортами 5 и закрепленным на них инструментом смонтированы на барабане, медленно вращающемся на центральной неподвижной колонне 8 автомата. Необходимые перемещения суппортов осуществляются через тяги от неподвижного кулачка 7, являющегося программоносителем.
Рис. 6.17. Схема АРЛ:
1 – технологический ротор; 2 – толкатель; 3 – клещи; 4 – транспортный ротор; 5 – суппорт; 6 – патрон; 7кулачек; 8 – колонна
На рис. 6.18. показана схема многономенклатурной АРЛ для параллельной
Рис. 6.18. Схема многономенклатурной АРЛ для параллельной обработки деталей:
1 — заготовки; 2 — загрузочный ротор; 3 — транспортные роторы; 4 — контрольный ротор; 5, 6 — технологические роторы
обработки деталей четырех различных типов. В этом случае АРЛ снабжается загрузочным ротором.
Загрузочный ротор — это совокупность специально оборудованной емкости и механизмов, совершающих вращательное движение вокруг общей оси, обеспечивающих выдачу предметов производства в ориентированном положении на позицию ротора или в конвейерное устройство.
Дальнейшим развитием АРЛ являются автоматические роторно-конвейерные линии (АРКЛ).
Автоматическая роторно-конвейерная линия - это совокупность роторно-конвейерных машин или роторно-конвейерных и роторных машин, установленных в принятой последовательности технологического процесса, объединенных системой привода транспортного движения и управления, которая функционирует без участия человека.
В этих линиях помимо роторных машин функционирует роторно-конвейерная машина - совокупность технологических роторов, огибаемых конвейерным устройством с инструментом, связанных общим приводом
Рис. 6.19. Схема АРКЛ:
