книги из ГПНТБ / Бердичевский, Марк Наумович. Электрическая разведка методом теллурических токов
.pdfJI pit наблюдениях теллурических токов важное значение имеет правиль ный выбор режима работы гальванометров ДУ. Как известно, при вращении рамки гальванометра в пей наводятся вторичные токи, магнитное поле кото рых, взаимодействуя с основным магнитным нолем, создает тормозящий
момент. Это явление называют |
электромагнитным |
у с и о к о е- |
|||
н и е м рамки гальванометра. |
Оно характеризуется величиной |
||||
|
|
|
|
“7? |
(340) |
|
|
|
|
|
|
где R — полное сопротивление |
цепи гальванометра; 7?кр — критическое |
||||
сопротивление |
гальванометра. |
|
Величину Р называют |
степенью |
|
успокоения. |
В |
зависимости |
от |
|
|
степени успокоения |
различают |
|
три |
|
|
режима работы |
гальванометра. |
|
|
|
|
К р и т и ч е с к и й режим |
|
||||
(Р = 1). Полное сопротивление |
цепи |
|
гальванометра равно ЯкР. Блик гальванометра при записи прямо угольного импульса напряжения достаточно быстро достигает поло жения равновесия (рис. 71, а).
Режим периодических
колебаний (Р < 1). Запись прямоугольного импульса напряже
ния |
имеет |
вид, изображенный |
на |
|||
рис. |
71, |
б. |
Блик |
гальванометра |
||
достигает положения равновесия, со |
||||||
вершая затухающие колебания. |
|
|||||
|
Режим |
а п е р и о д и ч е- |
||||
с к о г о |
движения |
(Р > 1). |
||||
Блик гальванометра |
при |
записи |
||||
прямоугольного импульса напряже |
||||||
ния медленно «подплывает» к поло |
||||||
жению равновесия, не переходя |
за |
|||||
него |
(рис. |
71, |
в). Гальванометр, |
ра- |
-ботайщий в таком режиме, обычно |
Рис. 71. Запись прямоугольных им |
|||||
называют «затушенным». |
|
|||||
|
пульсов напряжения при различных |
|||||
Анализ |
показывает, что |
при |
||||
режимах работы гальванометра. |
||||||
Р х 0,8 |
4- |
1,0 |
среднепериодпые ва- |
|||
рпации |
поля |
теллурических |
токов |
|
регистрируются гальванометрами ДУ с практически незаметными ампли тудными и фазовыми искажениями. Вместе с тем при р, значительно отли чающемся от единицы, записи среднепериодных вариаций сильно иска жаются. В связи с этим при наблюдениях теллурических токов обязательно следует соблюдать условия, близкие к критическому режиму.
В критическом режиме максимальная чувствительность галь
ванометров ДУ к входному напряжению |
составляет примерно |
|
80 мм/мв (по отклонению пишущего блика |
на фотобумаге). При |
|
помощи переключателя пределов измерений IV (рис. |
70) чувстви |
|
тельность гальванометров ДУ может быть уменьшена |
до 1 мм/мв. |
|
При положении переключателя пределов измерений, соответ |
||
ствующем максимальной чувствительности, |
сопротивление изме |
рительной цепи подбирают близким к критическому сопротивле нию ] альвапометра. Это делают с помощью реостата затухания I, а также путем изменения переходных сопротивлений электродов
119
(о режиме работы гальванометра судят по виду градуировочных импульсов). В остальных положениях переключателя пределов измерений критический режим устанавливается автоматически.
Компенсатор поляризации III дает возможность плавно вво дить в измерительную цепь напряжение (до ±300 мв), компенси рующее э. д. с. электродов.
Помимо каналов ДУ, в осциллографе имеется канал отметки времени, в цепь которого последовательно включены два зеркаль ных высокочастотных гальванометра низкой чувствительности (Гз и Ft). Входные клеммы гг этого канала соединяются с теле включателем, посылающим периодические сигналы — марки вре мени х.
Подробная схема одного из каналов ДУ дана на рис. 70, Б. Здесь аа — входные клеммы канала; Rо, 7?i, R? — постоянные и переменные сопротивления компенсатора поляризации (7?i — реостаты грубой настройки; Rz — реостат топкой настрохжи); Б1 — элемент «Сатурн» для питания цепи компенсатора поляри зации; 11з — реостат затухания; Ci — емкость, шунтирующая гальванометр; дд — клеммы, к которым при градуировании ка нала подключается градуировочное устройство; Бл — Rn — блок сопротивлений в переключателе пределов измерений, имеющем пять положений. В пятом положении переключателя измеритель ная цепь имеет минимальное сопротивление. Это положение максимальной чувствительности гальванометра к входному на пряжению. В остальных положениях переключателя в измери тельную цепь последовательно вводятся сопротивления R&, R9, Rio, Ru, чем достигается уменьшение чувствительности гальва нометра к входному напряжению. Одновременно с этим измери тельная цепь шунтируется одним из сопротивлений Ri, R5, Re, R7, подобранных с таким расчетом, чтобы нагрузка гальванометра оставалась близкой к его критическому сопротивлению.
Записи вариаций поля теллурических токов, полученные при помощи электроразведочного осциллографа на базисной и поле вой станциях, показаны на рис. 72. Такие записи часто назы вают т е л л у р о г р а м м а м и. Здесь в начале и в конце теллурограмм видны градуировочные импульсы различной поля р- ностп. На краях теллурограмм видны марки времени.
Радиостанция и телевключатель
Радиостанция и телевключатель служат для связи между базисным и полевым отрядами и для синхронизации наблюдений теллурических токов [57]. Обычно при работах методом теллури-
1 Канал отметки времени в осциллографах, поставляемых заводом «Гео физика», имеет иное устройство. Поэтому в партиях, ведущих работы методом теллурических токов, в схему канала отметки времени вносятся соответ ствующие изменения.
120
Рис. 72. Базисная (Л) и полевая (Б) теллурограммы.
Рис. 73. Принципиальная схема радиостанции, приспособленной для совместной работы с телевключателем ТВ-6
(ио Хомеиюку [57 ]).
![](/html/65386/283/html_Ba7WYg_dFE.4NUS/htmlconvd-4wn1Uk125x1.jpg)
ческих токов применяют портативную радиостанцию и телевклю чатель ТВ-6.
Телевключатель ТВ-6 совместно с радиостанцией дает возмож ность осуществлять симплексную радиосвязь либо прием и пере дачу марок времени в виде периодических тональных сигналов.
Портативная радиостанция представляет собой стандартное приемо-передающее устройство, состоящее из супергетеродинного приемника и одноваттного передатчика, работающего как в теле фонном, так и в телеграфном режиме. Волновой диапазон прием ника и передатчика 60—’200 м. Радиус действия передатчика 30—80 км в зависимости от длины антенны и условий прохождения радиоволн. Радиостанция смонти рована на лампах двухвольтовой серии. Питается радиостанция аккумулятором НКН-22 или эле ментами типа ЗС (2,5 в в цепях накала) и сухими анодными бата реями БАС-80 (80—200 в в анод ных цепях).
Для совместной работы с теле включателем ТВ-6 в схему радио станции вносят незначительные изменения (рис. 73). Устанавли вают тумблер П и прокладывают провод от тумблера к первому,
контактному |
штырьку |
колодки |
|
|
|
||
микротелефонной |
трубки. |
Во |
|
|
|
||
время совместной |
работы |
с |
теле- |
Рис. |
74. Телевключатель ТВ-6, |
||
включателем |
тумблер П |
|
ставят |
высокое |
напряжение |
подается |
|
в верхнее положение. При этом |
|||||||
к модулятору |
и усилителю |
мощности передатчика от |
телевклю |
чателя через первый контактный штырек колодки микротелефон ной трубки. В нижнем положении тумблера //высокое напряже ние подается к модулятору в усилителю мощности передатчика непосредственно, и радиостанция может работать без телевклю чателя.
Телевключатель ТВ-6хизображен на рис. 74. На его передней панели расположены контактные часы 1, переключатель рода работы 2 и пятиштырьковая колодка 3 для подключения микро телефонной трубки радиостанции. С радиостанцией телевключа тель соединен пятижильным шлангом. Питание телевключателя осуществляется от источников питания радиостанции.
Принципиальная схема телевключателя приведена на рис. 75. Рассмотрим работу телевключателя в режиме приема марок вре
мени (левое |
положение переключателя рода работы П1, |
Пя, |
Пц, П5, П6). |
Принятые радиостанцией сигналы, которые предста |
|
вляют собой |
высокочастотную посылку, модулированную часто- |
123
той 400 гц, поступают после демодуляции на входной трансформа тор Tpi, а затем на сеточный ограничитель, в анодной цепи кото рого амплитуды сигнала и помех уравниваются по величине. Во втором каскаде телевключателя, представляющем собой узко полосный резонансный усилитель с селективной положительной п песелектпвной отрицательной обратной связью, сигнал усили вается в большей степени, чем помехи, поскольку его частота совпадает с резонансной частотой каскада, а помехи имеют широ кий частотный спектр при ограниченной амплитуде. Усиленный сигнал, интенсивность которого теперь значительно превышает интенсивность помех, выпрямляется двухполупериодпым полу проводниковым выпрямителем ВК-07 п подается на обмотку реле РП-5. Контакты реле замыкают цепь потенциометрического делителя, состоящего из сопротивлений Ri, Rz. Напряжение, снимаемое с регулируемого сопротивления 7?i, поступает па вход канала отметки времени и вызывает отклонение бликов гальвано метров Гз, Ri (рис. 70)1.
Для передачи марок времени переключатель рода работы ста вят в среднее положение. Второй каскад телевключателя начи нает работать как генератор, модулирующий несущую частоту радиостанции частотой 400 гц. С выходной обмотки трансформа тора Трз переменное напряжение через соединительный шланг попадает в передатчик радиостанции па сетку модуляторной лампы. При замыкании цепи обмотки реле РП-5 ключом пли контакт ными часами реле срабатывает; при этом в анодную цепь модуля тора и усилителя мощности передатчика подается высокое напря жение п передатчик излучает в эфир сигнал марки времени. Одновременно замыкается цепь делителя Ri -у Rz и на вход ка нала отметки времени поступает напряжение, вызывающее откло нение бликов гальванометров Гз, Г].
В процессе записи вариаций поля ТТ марки времени подаются автоматически посредством контактных часов. Интервал между
рядовыми марками времени равен 5 сек. Через |
каждые |
55 сек. подаются учащенные марки времени, называемые |
опор- |
и ы м и. Последние облегчают сопоставление базисной и полевой теллурограмм. По желанию оператора рядовые и опорные марки могут быть дополнены сигнальными марками, подавае мыми ключом либо тумблером П, установленным на радиостан ции. На рис. 72 рядовые марки обозначены арабскими цифрами, опорные марки — римскими цифрами. Здесь же видны дополни тельные сигнальные марки («, б).
При переходе па телефонный разговор переключатель рода работы переводят в правое положение. В этом случае восстапа-
1 Телевключатель задуман как универсальный прибор телеуправления. Поэтому в нем предусмотрена также возможность посылки прямоугольных импульсов высокого напряжения (200 в), снимаемых с клемм «выхода, и возможность замыкания контактов, свободных от напряжения. Характер работы телевключателя устанавливается при помощи тумблера П7—П8.
124
Г1ЛЬ& Контакты
Рис. 75. Принципиальная схема телевключателя ТВ-6 (по Хоменюку [57]).
1
![](/html/65386/283/html_Ba7WYg_dFE.4NUS/htmlconvd-4wn1Uk128x1.jpg)

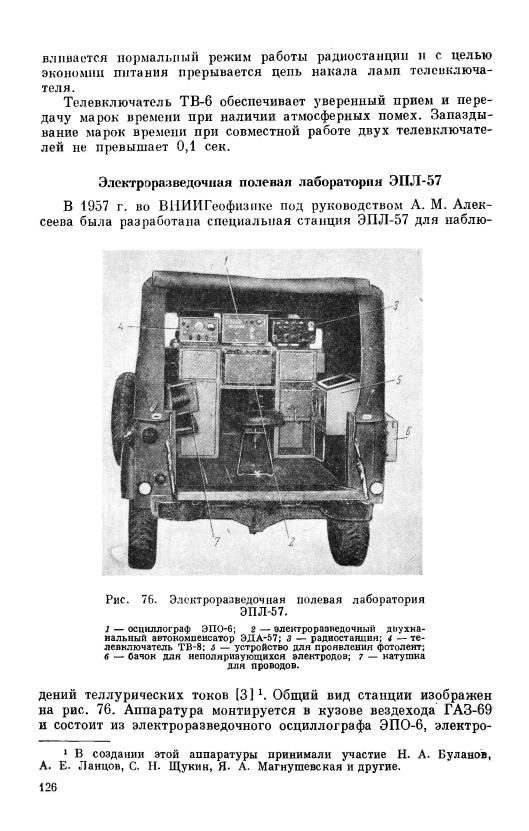

разведочного двухканальиого автокомпенсатора ЭДА-57, порта тивной радиостанции и телевключателя ТВ-8. Аппаратура легко демонтируется и приспособляется для переноски.
Электроразведочный осциллограф ЭПО-6 представляет собой портативную камеру, в которой установлены оптическая система, зеркальные гальванометры и пружинный лентопротяжный меха низм. Питание осциллографа осуществляется от Двух малогаба ритных элементов типа 2 СЛ-9. Узлы управления измерительными цепями вынесены в отдельную герметизированную электроизме рительную приставку. Общая схема осциллографа ЭПО-6 прин ципиально не отличается от рассмотренной выше (рис. 70).
При высоких переходных сопротивлениях заземлений или слабой интенсивности вариаций поля ТТ электроизмерительная приставка может быть заменена высокочувствительным электроразведочным двухканальным автокомпенсатором ЭДА-57, создан ным в Институте машиноведения и автоматики АН УССР К. Б. Карандеевым, Л. Я. Мизюком, Г. А. Штамбергером [27].
Автокомпенсатор ЭДА-57 состоит из двух изолированных друг от друга усилителей, в основу работы которых положена элек тронная автокомпенсационная схема с преобразованием входного напряжения в пульсирующее и последующим его синхронным детектированием на выходе. Схема охвачена глубокой отрицатель ной связью, вследствие чего ее входное сопротивление оказывается достаточно высоким (порядка 106 ом). Автокомпенсатор ЭДА-57 имеет шесть пределов измерений (от 250 мкв до 25 мв на 10 см
фотобумаги). |
Уровень |
собственных шумов на пределе 250 мкв |
не превышает |
1—1,5 |
мкв. Амплитудные искажения усилителей |
в диапазоне частот 0—0,1 гц не превышают 2%. Таким образом, автокомпенсатор ЭДА-57 в сочетании с осциллографом ЭПО-6 независимо от условий заземлений позволяет регистрировать среднепериодпые вариации поля ТТ с амплитудой до 50 мкв. Автокомпенсатор питается элементами «Сатурн» (1,5 в в цепи накала) и анодными батареями ГБ-45 (90 в в анодной цепи).
Телевключатель ТВ-8 принципиально не отличается от опи санного выше телевключателя ТВ-6. В телевключателе ТВ-8 установлен контрольный вольтметр для проверки напряжения источников питания. Последние размещаются в корпусе телевклю чателя.
В 1958 г. начат серийный выпуск ЭПЛ-57.
Проверка работы аппаратуры
Аппаратуру для наблюдений теллурических токов, состоя щую на вооружении партии, в течение полевого сезона регу
лярно |
проверяют. Основное внимание |
при |
этом |
обращают |
на работу градуировочных устройств, |
а также на |
качество |
||
гальванометров А У, предназначенных |
для |
записи |
вариаций |
|
поля |
ТТ. |
|
|
|
127
Работу градуировочных устройств проверяют ежедекадна. Проверка заключается в следующем. Собирают схему, показан ную на рис. 77. В качестве источника питания используют эле мент «Сатурн». Цепь схемы содержит ключ К и прецизионный магазин сопротивлений типа ШМС или КМС. Параллельно сек ции 75 ом подключают милливольтметр с зеркальным отсчетом
Рис. 77. Схема для проверки работы градуировоч ного устройства.
(типа М-45, класс 1). Общее сопротивление цепи подбирают та |
||
ким, чтобы на секции 75 ом падало напряжение 75 мв. Йри этом |
||
с |
секции 1 |
ом потенциометрически снимается напряжение 1 мв, |
с |
секции 2 |
ом — 2 мв и т. д. Снимаемое «эталонное» напряжение |
подают на вход одного из каналов |
АУ через сопротивление 400 ом |
|||
|
и затем сравнивают с напряжением, |
|||
|
включаемым в цепь этого канала |
|||
|
при помощи градуировочного уст |
|||
|
ройства. |
Прямоугольные импульсы |
||
|
напряжения регистрируются на фо |
|||
|
тобумаге, как показано на рис. 78 У |
|||
|
Рассмотрим в виде |
примера об- |
||
Рис. 78. Образец записи им- |
работку приведенной записи. Пусть |
|||
пульсов напряжения. |
импульс 1 |
обусловлен |
напряжением |
|
1 — «эталонный» импульс; 2 — гра- |
2 мв, |
снимаемым с прецизионного |
||
дуировочный импульс. магазина, |
а импульс 2 градуировоч |
ным напряжением, соответствующим положению 2мв переключателя градуировочного устройства. При нимая напряжение, снимаемое с магазина, за истинное, получаем
А УГр = у- 2 мв,
где А Угр — градуировочное напряжение; |
12 — отклонения пи |
шущего блика в импульсах 1 и 2. |
|
1 Отклонение пишущего блика на фотобумаге |
должно быть не менее |
30 мм. |
|
128
