Расчёт на компенсацию тепловых удлинений плоских участков трубопроводов

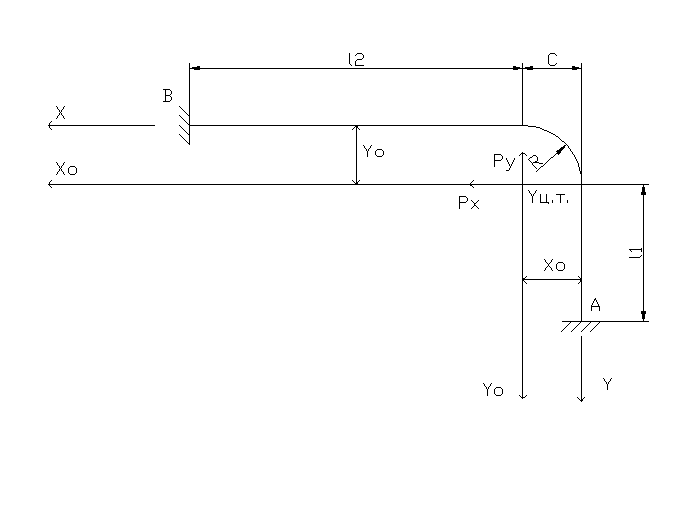

Г-образный участок трубопровода с углом поворота 90° (с учётом гибкости отвода)
L1=5 м
L2=10 м
1) Приведённая длина осевой линии участка трубопровода:
R-радиус оси отвода.

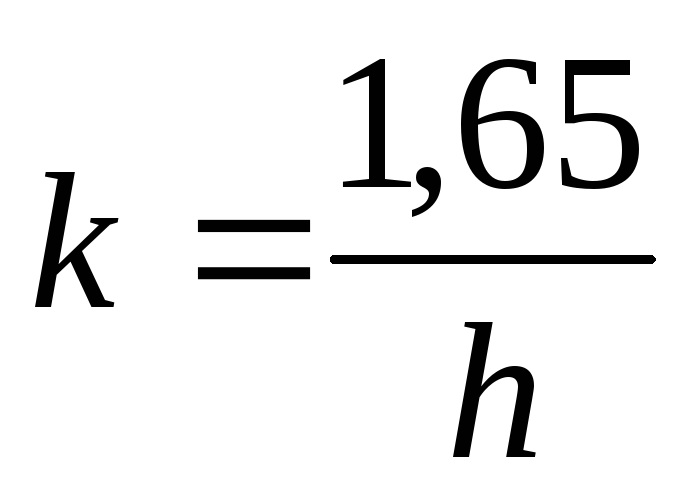

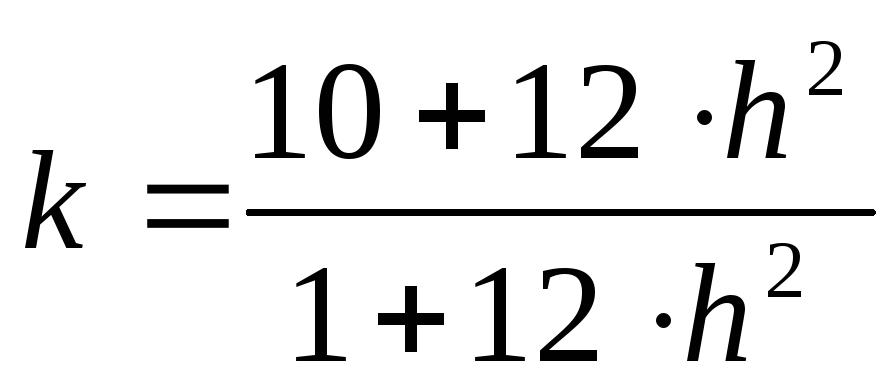

k-коэффициент гибкости для гнутых отводов.

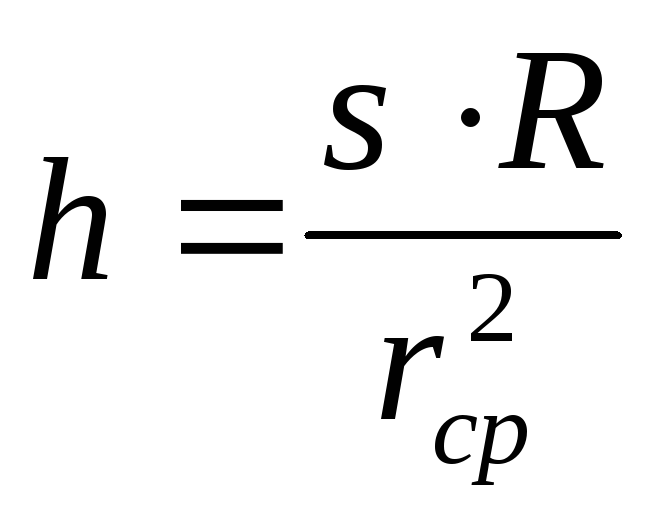

h - геометрическая характеристика гибкости трубы.
При h<1 - формула Кларка и Рейснера.
При h>1 - формула Кармана.
,где
s - номинальная толщина стенки трубы, мм
rср - средний радиус трубы, мм
R - радиус оси гнутой трубы, мм (2.16)

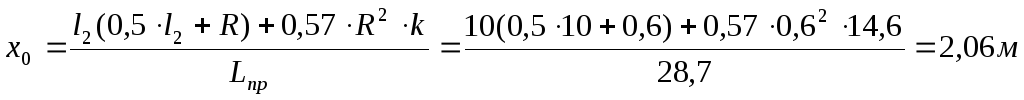

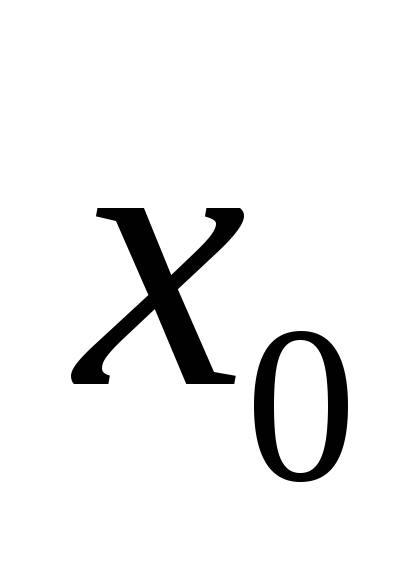

2) Координаты упругого центра тяжести:

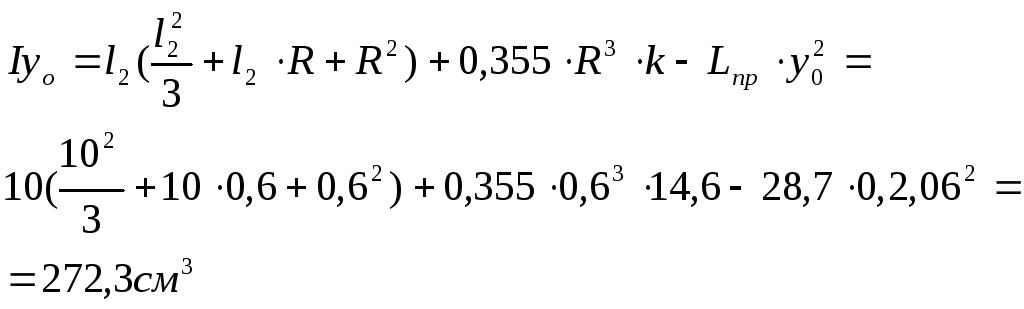

3) Центральные моменты инерции относительно осей :
4) Центральный центробежный момент инерции относительно осей :
5) Расчётные тепловые удлинения вдоль осей х и у:
где,
-коэффициент линейного расширения трубной стали (табл. 10.11)
-расчётная разность температур между максимальной температурой теплоносителя и расчётной температурой наружного воздуха для проектирования системы отопления.
6) Силы упругой деформации:
кгс
кгс где:
I - момент инерции поперечного сечения стенки трубы при номинальной толщине стенки трубы, см4 (табл. 2.10)
Е - модуль упругости трубной стали (10.11).
7) Максимальный изгибающий момент на прямом отрезке
при l1<l2 в точке А:
при l1>l2 в точке B:
точке А:
кгс*м

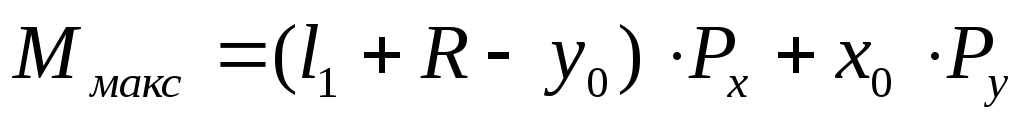

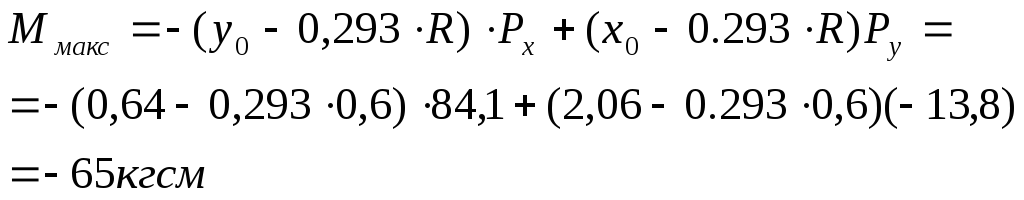

8) Максимальный изгибающий момент на гнутом отрезке в точке С (середина дуги):
9) Изгибающие компенсирующие напряжения на прямых участках трубопроводов в сварных и крутоизогнутых отводах определяются по следующей формуле:
,где w- момент сопротивления поперечного сечения стенки трубы при номинальной толщине стенки трубы см3 (табл. 2,10)
.
Т.к. полученные значения напряжений не превышают допустимого = 8кгс/мм2, то участок с указанными размерами может быть использован для самокомпенсации.
m-коэффициент концентрации продольных изгибающих напряжений в отводах (табл.10.3 СП)
Подбор теплофикационного оборудования тэц
В водогрейных котлах 1 в результате сжигания топлива производится подогрев воды до требуемой для теплоснабжения температуры. Часть нагретой в котлах воды с помощью рециркуляционных насосов 2 подается в обратную линию перед котлами. Рециркуляция необходима для подогрева воды на входе в стальные котлы до температур выше температур точки росы, значения которых зависят от вида топлива. Основная часть нагретой в котлах воды поступает в подающую магистраль теплосети. Для снижения температуры воды в подающей магистрали в соответствии с применяемым качественным методом регулирования тепловой нагрузки производится подмешивание холодной воды из обратной магистрали по перемычке 4. Количество подмешиваемой воды регулируется клапаном 5 в зависимости от величины тепловой нагрузки. Циркуляция воды в теплосети производится сетевым насосом 6, на всасывание которого с помощью подпиточного насоса 8 подается подпиточная вода после химводоочистки 7. Необходим также регулятор подпитки - 9.
Расчет:

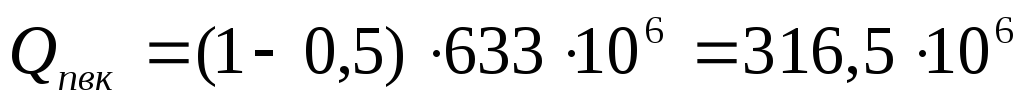

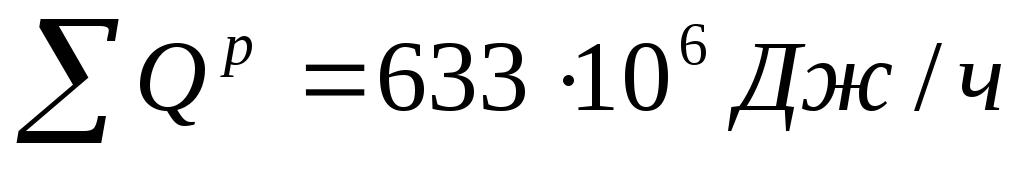

кДж/ч
кДж/ч
Выбираем тип ОП: ПВГ-1300, который устанавливается с турбиной Т-100-130
кг/ч
Число параллельно установленных типоразмеров ОП:
, принимаем

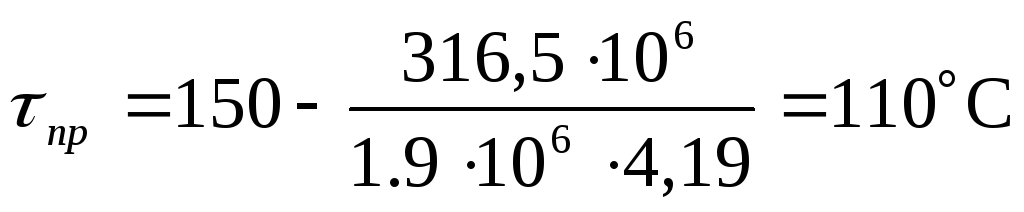

Температура сетевой воды на выходе из ОП:
Температура пара в теплофикационном отборе турбины:
Температура сетевой воды на входе в ОП:

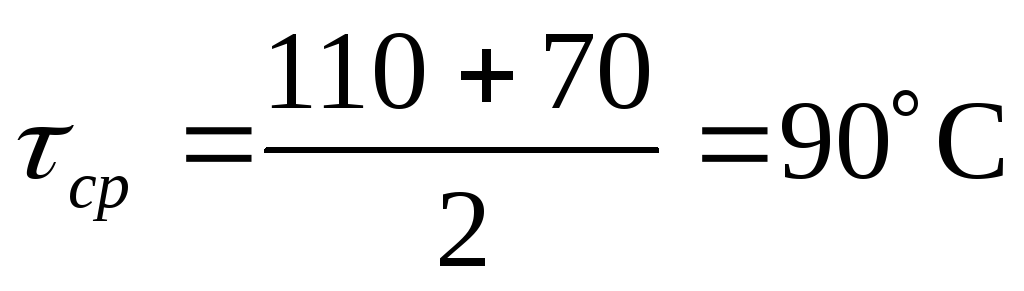

Средняя температура сетевой воды в ОП:

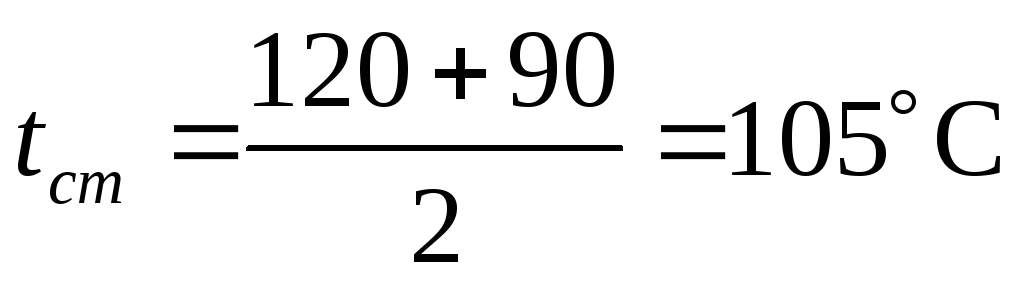

Температура стенки:

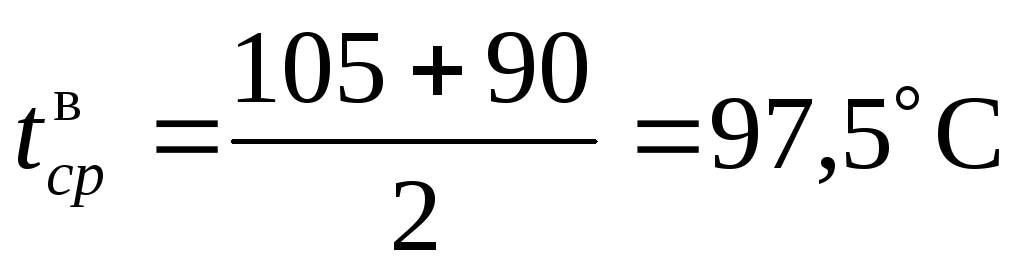

Средняя температура воды при теплопередаче:
Средняя температура пара при теплопередаче:
Среднелогарифмический напор в ОП:
Скорость воды в трубках ОП:
м/с
Коэффициент теплоотдачи от стенки к сетевой воде:
Коэффициент теплоотдачи от пара к стенке:

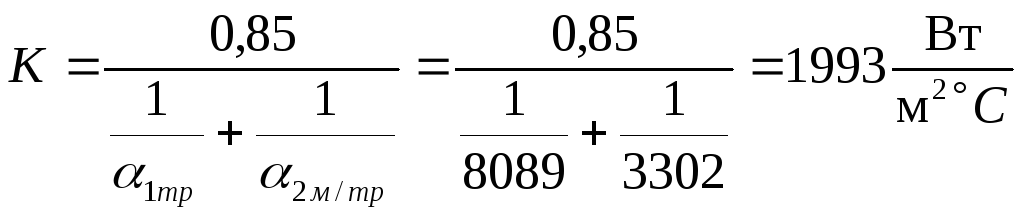

Коэффициент теплопередачи в ОП:
Требуемая поверхность ОП:
, т.к. , то принимаем к установке 1 ОП.
