Построение графика регулирования отпуска теплоты по нагрузке отопления
Необходимое количество подаваемой теплоты зданиям определяется из условия tвн=const и линейной зависимости разности температур:
.
Линейная зависимость является следствием принятия коэффициента теплопередачи через ограждения здания постоянным.
Теплота поступает в помещения здания через нагревательные приборы от греющего теплоносителя, параметры которого и расход должны быть такими, чтобы обеспечить подачу требуемого количества тепла. Процесс передачи теплоты описывается уравнением теплопередачи: и уравнением баланса тепла для теплоносителя: .
В приведенной системе уравнений заданы: Q, F, k, tв.
Неизвестные величины:
Запишем уравнения в безразмерном виде:
Изменение коэффициента теплопередачи нагревательных приборов определяется следующей зависимостью: ,где n в зависимости от типа нагревательного прибора изменяется в пределах 0,25-0,32.
Из решения уравнений получим:
.
Решение:
Исходные данные:
Определяем параметры для основных точек.
а) Расчетные условия для отопления:
б) Точка излома графика температур:
отсюда
Из уравнения находим:
=18-0,34*(18+32)=1,0.
=42,5.
в) Конец отопительного сезона: tн=8˚С; тогда можно найти:
,
Таким образом, мы нашли параметры всех точек. График необходимо построить, задаваясь промежуточными относительными расходами.
1)
=18-0,5*(18+32)= -7,0˚С,
2)
=18-0,75*(18+32)= -19,5˚С,
Итоговая таблица:
ТАБЛ.3
tн,˚С | ||||
1 |
-32 |
150 |
70 |
95 |
0,75 |
-19,5 |
120,6 |
60,6 |
79,3 |
0,5 |
-7,0 |
90,1 |
50,1 |
62,6 |
0,34 |
1,0 |
70 |
42,5 |
51 |
0,20 |
8 |
54,8 |
34,8 |
39,8 |
Построение графика регулирования тепла по совмещенной нагрузке отопления и горячего водоснабжения
График строят в предположении, что через тепловой пункт проходит отопительный расход теплоносителя, поддерживаемый регулятором расхода постоянным, и определяемый выражением

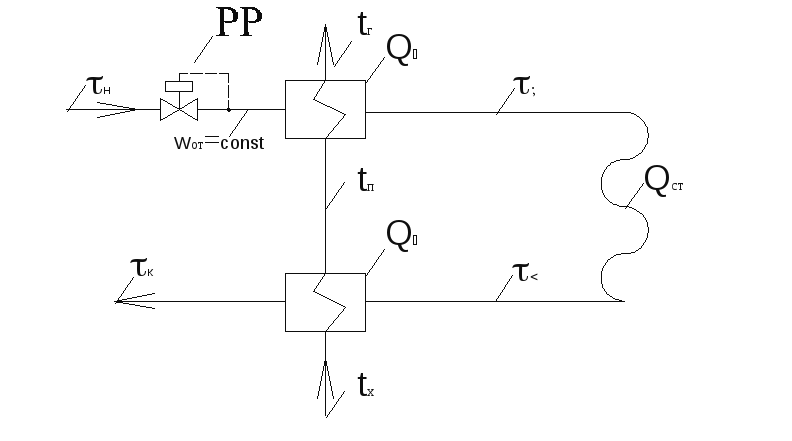

Водонагреватели горячего водоснабжения присоединены по отношению к системе отопления последовательно. Теплоноситель с начальной температурой τн поступает в тепловой пункт и остывает в водонагревателе 2 до температуры τ1, соответствующей отопительному графику. После системы отопления теплоноситель с температурой τ2 поступает в водонагреватель 1, где остывает до конечной температуры τк. Следовательно, для горячего водоснабжения через теплообменники передается следующее количество теплоты:
Т.к. = const, Wот= const, значит, = const.
Суммарный перепад температур в теплообменниках горячего водоснабжения определяется:
Решение:
Исходные данные:
Определяем суммарный перепад температуры в обеих ступенях подогревателей:
а)
æ·где æ - коэффициент, учитывающий неравномерность графика суточного потребления горячей воды (для закрытой схемы æ=1,2).
что больше 0,3 принимаем
1,2·0,25=0,3, тогда
б) Вычислим перепад температуры сетевой воды в первой ступени подогревателя при :
в) Определим перепад температуры во второй ступени подогревателя:
2) График необходимо построить по промежуточным точкам. Для этого при заданных значениях берем с предыдущего графика все нужные температуры.

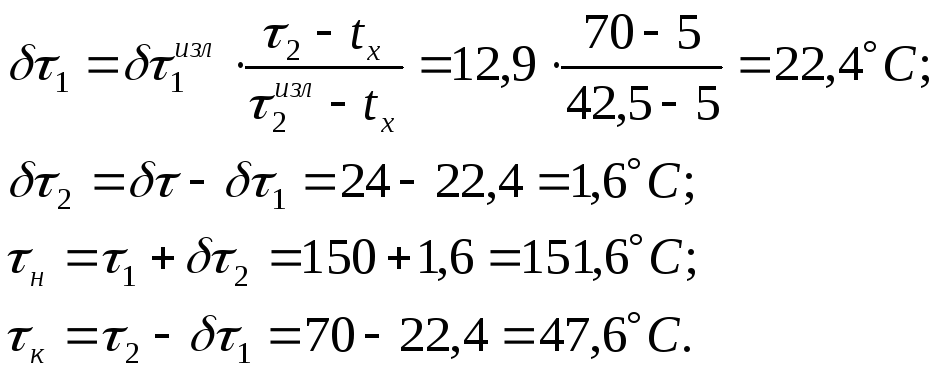

а)
б)

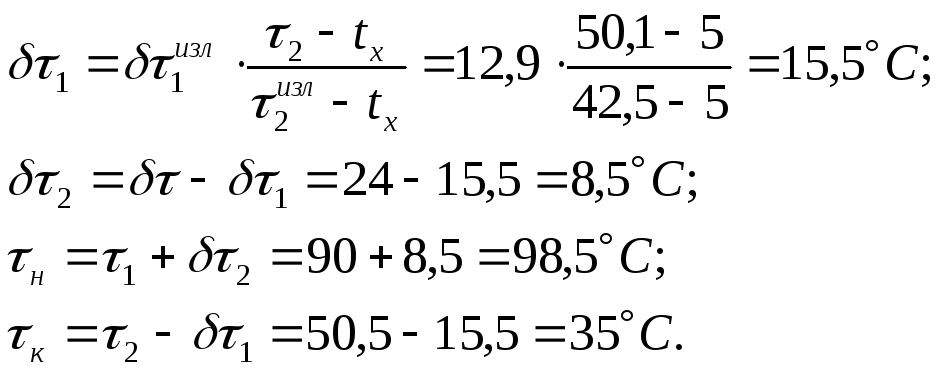

в)
г)
Итоговая таблица:

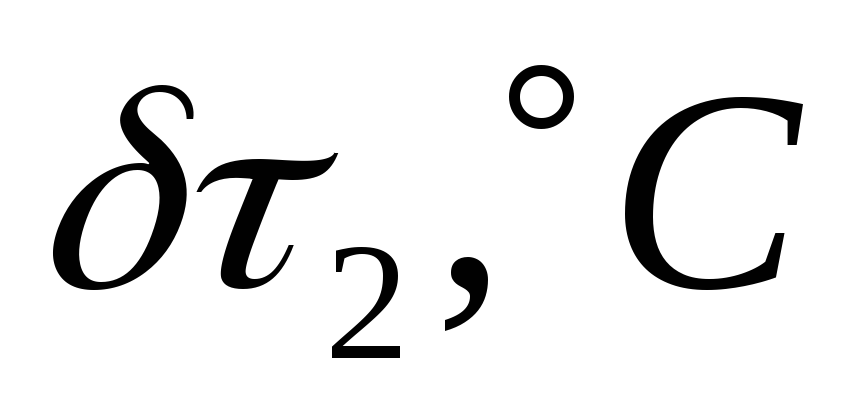

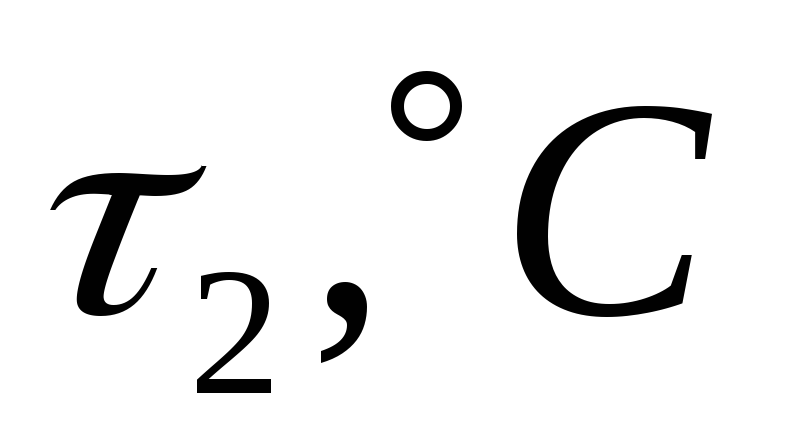

ТАБЛ.4
-
tн,ºC
1
-32
150
70
22,4
1,6
151,6
47,6
0.75
-19
119
61
19,3
4,7
123,7
41,7
0.5
-7
90
50,5
15,5
8,5
98,5
35,0
0.34
1,0
70
42.5
12,9
11,1
81,1
29,6
