Инженерная графика 2012
.pdfПриложение 13
ГОСТ 11534-75
«Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы,
конструктивные элементы и размеры»
|
Тип |
Форма подготовки |
Характер сварного |
Толщина |
Условное обозначение |
|
|
соединения |
кромок |
шва |
соединяемых |
сварного соединения |
|
180 |
|
|
деталей |
|
||
|
|
|
|
|||
Угловое |
Без скоса кромок |
Односторонний |
1-30 |
У1 |
||
|
||||||
|
Тавровое |
Без скоса кромок |
Односторонний |
1-30 |
Т1 |
181
Приложение 14

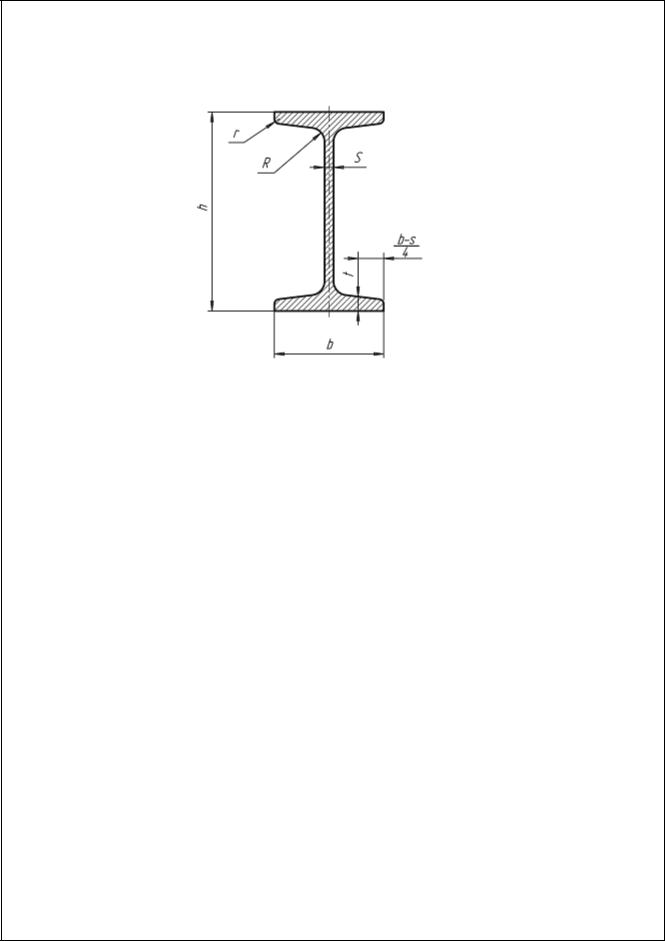

Двутавры стальные горячекатаные. Сортамент. ГОСТ 8239-89
(уклон внутренних граней 12 %)
Условные обозначения:
h – высота двутавра; b – ширина полки; S – толщина стенки; t – средняя толщина полки; R – радиус внутреннего закругления; r – радиус закругления полки.
|
|
|
Размеры, мм |
|
|
||
Номер |
h |
b |
|
S |
t |
R |
r |
двутавра |
|
|
|
|
|
не более |
|
|
|
|
|
мм |
|
|
|
10 |
100 |
55 |
|
4,5 |
7,2 |
7,0 |
2,5 |
12 |
120 |
64 |
|
4,8 |
7,3 |
7,5 |
3,0 |
14 |
140 |
73 |
|
4,9 |
7,5 |
8,0 |
3,0 |
16 |
160 |
81 |
|
5,0 |
7,8 |
8,5 |
3,5 |
18 |
180 |
90 |
|
5,1 |
8,1 |
9,0 |
3,5 |
20 |
200 |
100 |
|
5,2 |
8,4 |
9,5 |
4,0 |
22 |
220 |
110 |
|
5,4 |
8,7 |
10,0 |
4,0 |
24 |
240 |
115 |
|
5.6 |
9,5 |
10,5 |
4,0 |
27 |
270 |
125 |
|
6,0 |
9,8 |
11,0 |
4,5 |
30 |
300 |
135 |
|
6,5 |
10,2 |
12,0 |
5,0 |
33 |
330 |
140 |
|
7,0 |
11,2 |
13,0 |
5,0 |
36 |
360 |
145 |
|
7,5 |
12,3 |
14,0 |
6,0 |
40 |
400 |
155 |
|
8,3 |
13 |
15,0 |
6,0 |
45 |
450 |
160 |
|
9,0 |
14,2 |
16,0 |
7,0 |
50 |
500 |
170 |
|
10,0 |
15,2 |
17,0 |
7,0 |
55 |
550 |
180 |
|
11,0 |
16,5 |
18,0 |
7,0 |
60 |
600 |
190 |
|
12,0 |
17,8 |
20,0 |
8,0 |
182
Приложение 15
Швеллеры стальные горячекатанные. Сортамент ГОСТ 8240-97
Швеллеры с уклоном внутренних граней полок
N |
h |
b |
S |
t |
R |
r |
швеллера |
|
|
|
|
не более |
|
серии У |
|
|
|
мм |
|
|
5У |
50 |
32 |
4,4 |
7,0 |
6,0 |
2,5 |
6,5У |
65 |
36 |
4,4 |
7,2 |
6,0 |
2,5 |
8У |
80 |
40 |
4,5 |
7,4 |
6,5 |
2,5 |
10У |
100 |
46 |
4,5 |
7,6 |
7,0 |
3,0 |
12У |
120 |
52 |
4,8 |
7,8 |
7,5 |
3,0 |
14У |
140 |
58 |
4,9 |
8,1 |
8,0 |
3,0 |
16У |
160 |
64 |
5,0 |
8,4 |
8,5 |
3,5 |
18У |
180 |
70 |
5,1 |
8,7 |
9,0 |
3,5 |
20У |
200 |
76 |
5,2 |
9,0 |
9,5 |
4,0 |
22У |
220 |
82 |
5,4 |
9,5 |
10,0 |
4,0 |
24У |
240 |
90 |
5,6 |
10,0 |
10,5 |
4,0 |
27У |
270 |
95 |
6,0 |
10,5 |
11,0 |
4,5 |
30У |
300 |
100 |
6,5 |
11,0 |
12,0 |
5,0 |
33У |
330 |
105 |
7,0 |
11,7 |
13,0 |
5,0 |
36У |
360 |
110 |
7,5 |
12,6 |
14,0 |
6,0 |
40У |
400 |
115 |
8,0 |
13,5 |
15,0 |
6,0 |
183
Приложение 16
Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
Номер |
b |
t |
R |
r |
уголка |
|
|
|
|
|
|
4 |
5,5 |
1,8 |
|
|
5 |
5,5 |
1,8 |
|
|
6 |
5,5 |
1,8 |
6,3 |
63 |
4 |
7,0 |
2,3 |
|
|
5 |
7,0 |
2,3 |
|
|
6 |
7,0 |
2,3 |
7 |
70 |
6 |
8,0 |
2,7 |
|
|
7 |
8,0 |
2,7 |
|
|
8 |
8,0 |
2,7 |
8 |
80 |
7 |
9,0 |
3,0 |
|
|
8 |
9.0 |
3,0 |
9 |
90 |
7 |
10,0 |
3,3 |
|
|
8 |
10,0 |
3,3 |
|
|
9 |
10,0 |
3,3 |
10 |
100 |
8 |
12,0 |
4,0 |
|
|
10 |
12,0 |
4,0 |
|
|
12 |
12,0 |
4,0 |
12,5 |
125 |
9 |
14,0 |
4,6 |
|
|
10 |
14,0 |
4,6 |
|
|
12 |
14,0 |
4,6 |
16 |
160 |
14 |
16,0 |
5,3 |
|
|
16 |
16,0 |
5,3 |
|
|
18 |
16,0 |
5,3 |
20 |
200 |
16 |
18,0 |
6,0 |
|
|
20 |
18,0 |
6,0 |
184
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ…………………………………………………………………………..3
1.ИЗОБРАЖЕНИЯ: ВИДЫ, РАЗРЕЗЫ, СЕЧЕНИЯ…………………………..3
1.1.Общие правила оформления чертежей…………………………………..3
1.2.Изображения: виды, разрезы, сечения. Тема 1402……………………...6
2.АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ. Тема 1503…………………………...9
2.1.Индивидуальные задания по темам 1402 и 1503……………………….13
3.СОЕДИНЕНИЯ РАЗЪЕМНЫЕ СТАНДАРТНЫМИ КРЕПЕЖНЫМИ ДЕТАЛЯМИ. Тема 3101…………………………………………………………...19
3.1.Соединения деталей болтом……………………………………………..26 3.2. Соединение деталей шпилькой………………………………………….28
3.3.Соединение деталей винтом……………………………………………..31
3.4.Условные изображения соединений стандартными крепежными деталями…………………………………………………………………..31
3.5.Резьбовое соединение труб………………………………………………32
4.СОЕДИНЕНИЯ НЕРАЗЪЕМНЫЕ. СВАРНЫЕ СОЕДИНЕНИЯ.
Тема 3102………………………………………………………………………..37
4.1.Описание изделий по вариантам индивидуальных заданий…………..42
4.2.Индивидуальные задания по теме 3102 Сварные соединения………...47
5.СТРОИТЕЛЬНОЕ ЧЕРЧЕНИЕ…………………………………………………53
5.1.Особенности строительных чертежей…………………………………...53
5.2.Архитектурно-строительный чертеж………………………………….. 61
5.2.1.Планы этажей……………………………………………………...61
5.2.2.Разрезы…………………………………………………………….68
5.2.3.Фасады…………………………………………………………….72
5.2.4.Индивидуальные задания по теме 4101. Архитектурно-
строительный чертеж......................................................................77
5.3. Узлы строительных конструкций……………………………..97
5.3.1.Узел металлической конструкции………………………………..98
5.3.2.Индивидуальные задания по теме 4102.Узлы металлических конструкций……………………………………………………...105
5.3.3 Узел железобетонной конструкции…………………………….123
5.3.3.Индивидуальные задания по теме 4102.Узел железобетонной конструкции……………………………………………………...128
5.3.4.Узел деревянной конструкции…………………………………..141
5.3.5.Индивидуальные задания по теме 4102. Узлы деревянных конструкций……………………………………………………...145
6.ОФОРМЛЕНИЕ КУРСОВОЙ РАБОТЫ…………………………………..160 БИБЛИОГРАФИЧЕСКИЙ СПИСОК ……………………………………….163
Приложение 1………………………………………………………………….164 Приложение 2………………………………………………………………….167 Приложение 3……………………………………………...…………………..169 Приложение 4………………………………………………………………….170 Приложение 5………………………………………………………………….171
185
Приложение 6………………………………………………………………….172 Приложение 7…………………………………………………………………173 Приложение 8………………………………………………………………….174 Приложение 9 …………………………………………………………………175
Приложение 10……………………………………………………………….. 176 Приложение 11………………………………………………………………...178 Приложение 12………………………………………………………………...179 Приложение 13………………………………………………………………...180 Приложение 14………………………………………………………………...181 Приложение 15………………………………………………………………...182 Приложение 16………………………………………………………………...183 ОГЛАВЛЕНИЕ ………………………………………………………………..184
