1. Производство нf и плавиковой кислоты
В основе способа получения фтороводородной кислоты лежит процесс разложения плавикового шпата серной кислотой с последующей многостадийной абсорбцией фтороводородного газа.
Процесс получения НF и фтороводородной кислоты состоит из сл. стадий:
подготовка исходного сырья
получение фтороводорода
абсорбция фтористого водорода
утилизация гипсовых отходов
очистка отходящих газов
Подготовка исходного сырья
Флюоритовый концентрат пневмотранспортером подают со склада в расходные бункеры и далее с помощью шлюзового питателя на автоматические ленты весоизмерители, обеспечивающие равномерную подачу шпата в реакционную печь. С ленточного весоизмерителя концентрат ссыпается в загрузочный шнек-смеситель.
Серную кислоту центробежными насосами со склада подают в приемные баки, откуда она автом. поступает в напорные баки, и далее через индукционные расходомеры типа ИР-51 самотеком поступает в подогреватель серной кислоты и нагретая до 50-60 градусов идет в шнек-смеситель. Реакционная масса транспортируется шнеком в печь, где происходит процесс разложения.
Получение фтороводородного газа
Реакция разложения плавикового концентрата серной кислотой
Наряду с основной протекает целый ряд побочных реакций:
+
Абсорбция фтористого водорода
Процесс абсорбции основан на поглощении НF растворами слабой плавиковой кислоты.
Нейтрализация гипсовых отходов. Содержащаяся в гипсе и адсорбированный НF нейтрализуются по реакциям:
Очистка отходящих газов
Обедненный по НF газ из технологических систем поступает на санитарные башни, затем на турбулентные промыватели с каплеуловителями и выбрасывается вытяжными вентиляторами в высотную трубу.
Орошение турбулентных промывателей осуществляется оборотной водой второго оборотного цикла.
Отходящие от баковой аппаратуры газы перед выбросом в атмосферу проходят предварительную очистку в пенных аппаратах газоочистной системы газоочистки.
Основное оборудование
Реакционная печь
Разложение плавикового концентрата серной кислотой осуществляют в реакционной печи непрерывного действия.
Рис.7 Печь реакционная (разложение СаF2)
1-шнек-сместитель загрузочный; 2-футеровка печи; 3-корпус барабана;
4-зубчатый венец; 6-головка разгрузочная; 7-топка; 8-станция опорная;
9-станция опорно-упорная.
Массообменные аппараты
Для абсорбции фтористого водорода применяют массообменные аппараты двух типов:
- абсорбционные башни;
- аппараты пенного режима.
Турбулентный промыватель
Турбулентный промыватель предназначен для тонкой очистки газов и применяется в заводской практике для улавливания фтористого водорода.
Принцип действия аппарата заключается в следующем: в поток газов, движущихся со скоростью 70-100 м\сек, вводится вода второго оборотного цикла, которая дробится на мелкие капли. Высокая степень турбулентности газового потока способствует повышению скорости растворения НF в жидкости. Для обеспечения высокой скорости движения газового потока в газопровод встраивают конфузор, где газы движутся с максимальной скоростью. Затем в диффузоре газы расширяются, скорость их резко снижается.
Подогреватель серной кислоты
Аппарат предназначен для предварительного нагрева серной кислоты, поступающей далее в реакционную печь.

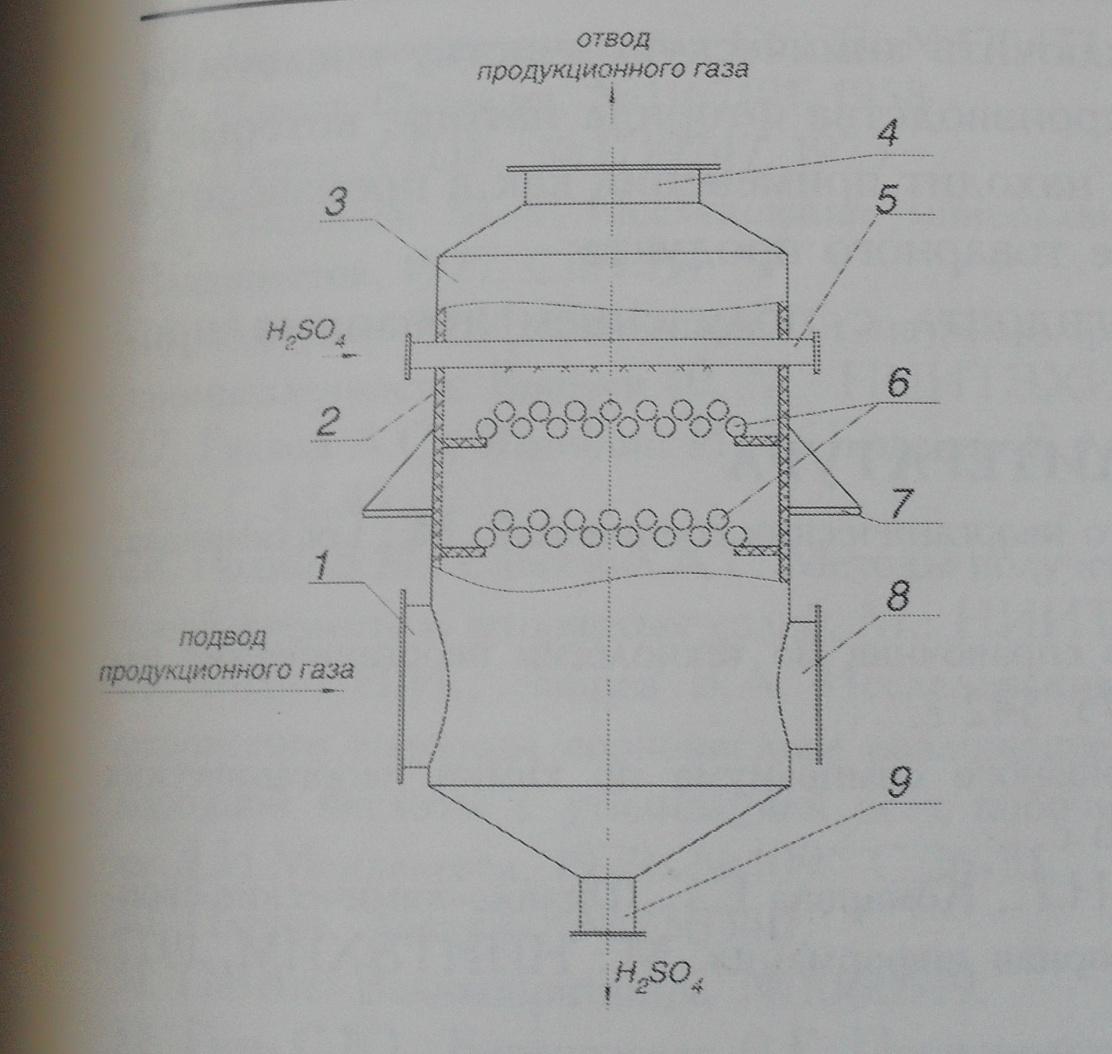

Рис.8 Подогреватель серной кислоты
1-патрубок подвода газа; 2-футеровка; 3-корпус;4-патрубок отвода газа;
5-коллектор оросительный; 6-пенные решетки; 7-опоры;
8-люк обслуживающий; 9-патрубок сливной.
