Порядок виконання роботи:
Ознайомитися з лабораторною установкою.
Скласти електричну схему згідно зі схемою l для дослідження послідовного з'єднання резисторів.
Подати живлення на схему, ввімкнувши тумблер, установлений на планшеті.
Дослідити співвідношення між струмами та напругами в схемі, експериментальні дані занести в табл. 1
Таблиця 1
№ досліду |
Експериментальні дані |
Результати обчислень | |||||||
|
U1 В |
U2 В |
U3 В |
Uзаг В |
Iзаг А |
R1 ОМ |
R2 ОМ |
R3 Ом |
Rзаг ОМ |
|
|
|
|
|
|
|
|
|
|
Зняти напругу з установки.
Скласти електричну схему згідно зі схемою 2 для дослідження паралельного з'єднання резисторів.
Подати живлення на схему, ввімкнувши тумблер, установлений на планшеті.
Дослідити співвідношення між струмами та напругами в схемі, експериментальні дані занести в табл. 2. Зняти напругу з установка.
Порівняти обчислені значення опорів при послідовному та паралельному з'єднаннях резисторів.
Таблиця 2
№ досліду |
Експериментальні дані |
Результати обчислень | |||||||||
|
I1 (A) |
I2 (A) |
I3 (A) |
Iзаг (A) |
Uзаг (В) |
R1 Ом |
R2 Ом |
R3Ом |
RзагОм | ||
|
|
|
|
|
|
|
|
|
|
12. Подати живлення на схему, ввімкнувши тумблер, установлений на планшеті.
Дослідити співвідношення між струмами та напругами в схемі, експериментальні дані занести в табл.3.
Скласти звіт.
Таблиця 3
№ досліду |
Експериментальні дані |
Результати обчислень | |||||||||
U1 B |
U2,3 B |
I1 A |
I2 A |
I3 A |
Iзаг А |
Uзаг В |
R1 Ом |
R2 Ом |
R3 Ом |
Rзаг Ом | |
|
|
|
|
|
|
|
|
|
|
|
|
Контрольні запитання та завдання
Як формулюється закон Ома?
Як розподіляються напруга та струм при послідовному, паралельному мішаному з'єднаннях опорів?
Які основні співвідношення між струмами та напругами в послідовному й паралельному електричних колах?
Який дослід з наведених у цій лабораторній роботі служить перевіркою першого закону Кірхгофа?
Чому дорівнює потужність у колі при послідовному та паралельному з'єднаннях резисторів?
В яких пристроях застосовуються послідовне, паралельне та мішане з'єднання опорів?
Використовуючи (1-5), знайти на електричних схемах послідовне, паралельне та мішане з'єднання резисторів.

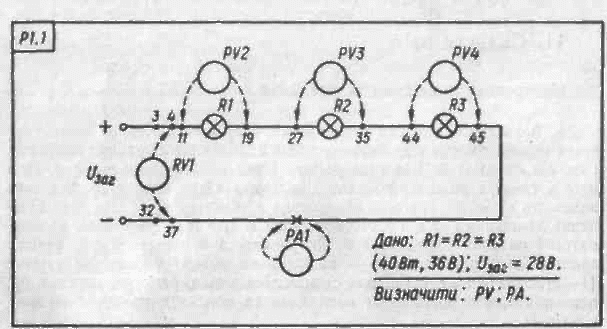

Схема 1. Послідовне з'єднання резисторів

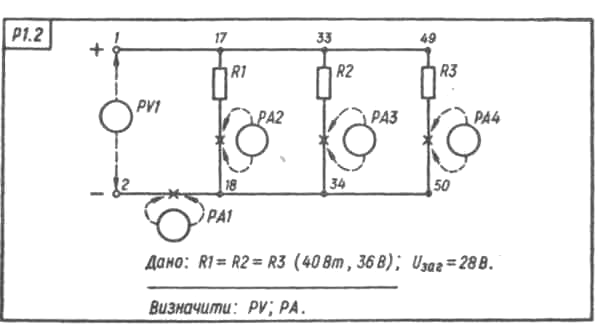

Схема 2. Паралельне з'єднання резисторів
Схема 3. Змішане з'єднання резисторів
