Контрольні запитання та завдання

1. Які елементи входять до складу коливальних контурів?

2. Як впливають активний, індуктивний та ємнісний опори на параметри коливального контуру?

3. Як відбуваються вільні коливання в контурі?

4. В яких коливальних контурах виникає резонанс напруг або струмів?

5. Які коливальні контури називаються зв'язаними?

6. Чим відрізняються зв'язані коливальні контури від одиночних?

7. Які види зв'язку існують у зв'язаних коливальних контурах?

8. Що таке згідне та зустрічне вмикання індуктивних котушок?

9. Що називається коефіцієнтом зв'язку коливальних контурів? Від яких факторів він залежить?

10. Що таке взаємна індуктивність коливальних контурів і від чого вона залежить?

11. Як можна виміряти взаємну індуктивність коливальних контурів?

12. Використовуючи [1-5], знайти на електричних схемах зв'язані коливальні контури.

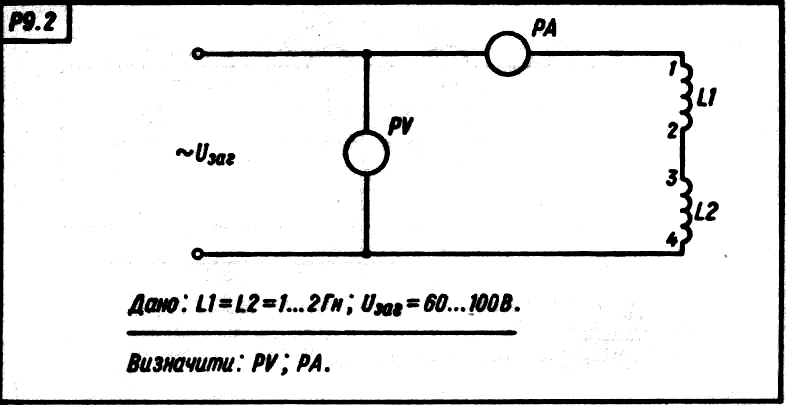

Схема 1

Схема 2

Лабораторна робота № 13 Тема: "Отримання зсуву фаз 90° між струмом і напругою"

Мета роботи - навчитися вимірювати кут зсуву фаз між напругою та струмом.

Порядок виконання роботи

1. Зібрати схему кола, схема 1, визначити ціну ділення приладів.

2. Включити автомат змінного струму. Зміряти переносним вольтметром падіння напруги на котушках U₂,U₀ і записати в таблицю 1. Зміряти переносним ватметром потужність котушок Р₀ P₂ і записати в табл. 1. У цю таблицю записати і свідчення амперметра.

3. За зміряними даними таблиці 1 обчислити повний опір Z₂, Z₀ , активний опір R_2,R_о індуктивний опір X₂, X₀ і записати їх таблицю 1 (обчислені).

4. Зібрати ел. схему кола, рисунок 2, визначити ціну ділення приладів.

5. Включити автомат змінного струму. Змінюючи опір реостатом R_І так, щоб стрілка ватметра прагнула до нульового положення. Установка стрілки ватметра на нуль говорить про те, що кут здвигу між напругою U ( прикладеному до ланцюга) і струмом I₀ (що протікає через котушку з Z₀) рівний 90°. Записати показання приладів табл. 2.

6. Визначити величину опору R_I, який потрібно включити паралельно котушці з Z₀, щоб добитися здвигу фаз між U і I₀ на 90°.

з досвіду :

теоретично:

Порівняти отримані результати

Розрахункові формули:

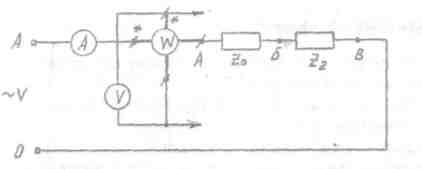

Рисунок 1

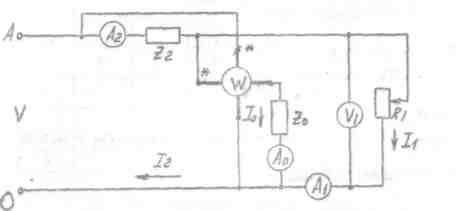

Рисунок 2

Таблиця 1

Зміряні					Обчислені
I	U0	U2	Р0	Р2	Z0	Z2	R0	R2	Х0	Х2
А	В	В	Вт	Вт	Ом	Ом	Ом	Ом	Ом	Ом

Таблиця 2

	№п\ п		Зміряти							З досвіду			Обчислити

	U1 В		I2 А	I0 А	I1 А	R1 Ом	R'1 Ом
1
2
