.pdfФЕДЕРАЛЬНОЕ АГЕНТСТВО МОРСКОГО И РЕЧНОГО ТРАНСПОРТА
ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
МОРСКОЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
имени адмирала Г.И. Невельского
Кафедра «Управление судном»
Методические указания к выполнению курсовой работы по дисциплине «Основы управления судном»
для курсантов 4 курса СВФ и студентов 5 курса заочного обучения
Специальность 18040265
Составили: Пилюгин А. Г. Шарлай Г. Н.
Владивосток
2014
3
Введение
Курсовая работа выполняется с целью закрепления и углубления знаний, полученных при изучении теоретического курса дисциплины «Управление судном» частей «Морская практика» и «Основы управления судном», а также для проверки навыков и практического опыта, приобретенных во время прохождения плавательных практик с 1 по 3 курс.
Защита работы заключается в проверке знаний каждого члена экипажа по теории и практике проведения маневренных испытаний судна различными способами и форме представления маневренных характеристик судна на примере выполненной работы.
Оформление курсовой работы
Курсовая работа оформляется в следующем порядке:
–титульный лист (см. прил. 1);
–текст пояснительной записки;
–таблицы маневренных элементов судна;
–список использованной литературы;
Текст пояснительной записки излагается на одной стороне стандартного листа бумаги черными или синими чернилами в рукописном или печатном виде. Каждый раздел начинается с новой страницы и должен иметь название и нумерацию арабскими цифрами.
Иллюстрации (графики, схемы, рисунки и т.п.) выполняются черным карандашом и нумеруются в пределах раздела арабскими цифрами. Номер состоит из номера раздела и порядкового номера иллюстрации в разделе. Названия пишутся под графиками и рисунками.
Цифровой материал оформляется в виде таблиц. Номер таблицы состоит из номера раздела и порядкового номера таблицы в разделе. Например, надпись «Таблица 1.1» помещается над правым верхним углом таблицы и ниже приводится название самой таблицы.
Все формулы нумеруются арабскими цифрами в пределах раздела. Номер формулы указывается в правой стороне в круглых скобках:
ВЕЛИЧИНА=ФОРМУЛА=ЧИСЛОВЫЕ ЗНАЧЕНИЯ=РЕЗУЛЬТАТ [РАЗМЕРНОСТЬ]
Например,
ROPC |
VB t90 |
|
12 3.8 |
7.6 [кбт] |
(1.1) |
|
6 |
|
6 |
|
|
4
Раздел 1. Определение маневренных элементов судна
1.1. Общие положения
20 ноября 1987 года Ассамблея на своей 15-й сессии приняла резолюцию ИМО А.601(15) «Требования к отображению маневренной информации на судах». В соответствии с этой резолюцией на каждом судне необходимо иметь «Информацию капитану о маневренных качествах судна», которая представлена в трех видах:

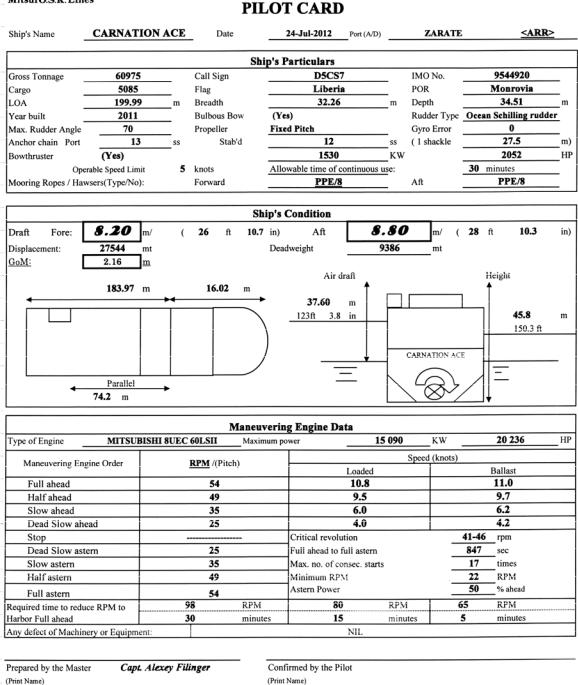

ЛОЦМАНСКАЯ КАРТОЧКА - PILOT CARD (рис.1.1);
Рис. 1.1. Лоцманская карточка
5
ТАБЛИЦА МАНЕВРЕННЫХ ХАРАКТЕРИСТИК - WHEELHOUSE POSTER (рис.1.2), которая должна вывешиваться в рулевой рубке на видном месте, удобном для ее использования штурманским составом морского;
Рис.1.2. Таблица маневренных элементов
6
ФОРМУЛЯР МАНЕВРЕННЫХ ХАРАКТЕРИСТИК - MANOEUVRING BOOKLET содержит сведения, дополняющие Таблицу маневренных элементов данными, которые относятся к иным погодным и особым условиям плавания, глубинам, промежуточным значениям загрузки судна.
1.Общее описание – General Description содержит (рис. 1.3 – 1.6): 1.1.Характеристики судна – Ship’s particulars;
1.2.Характеристики главного двигателя – Characteristics of Main Engines.

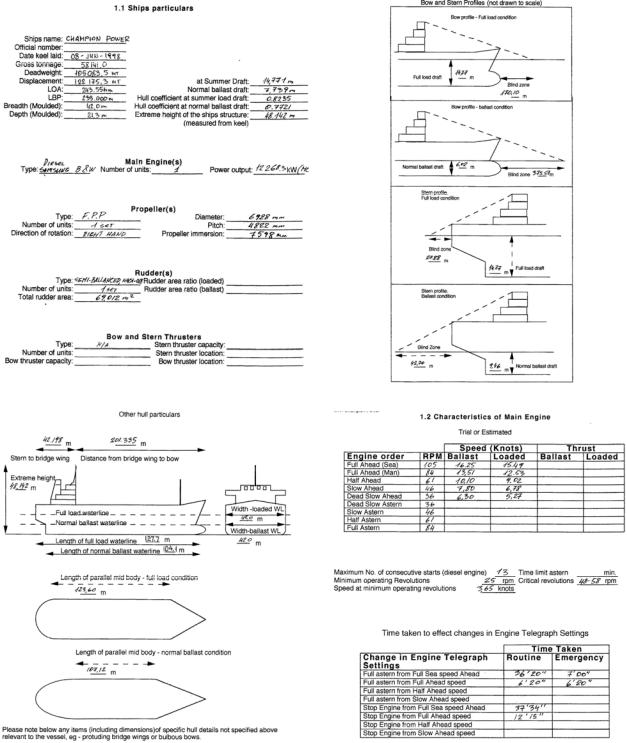

Рис.1.3. Характеристики судна |
Рис.1.4. Слепые зоны судна |
Рис.1.5. Дополнительные |
Рис.1.6. Характеристики главной машины |
характеристики корпуса судна |
судна |
7
2.Управляемость на глубокой воде (рис.1.7 – 1.11):
2.1.Поворотливость судна – Course change performance;
2.2.Элементы циркуляции на глубокой воде – Turning circles in deep water;
2.3.Элементы циркуляции «со стопа» - Accelerating turn;
2.4.Сведения о рыскливости – Yaw checking tests;
2.5.Маневры «Человек за бортом» и «Выход на параллельный курс» - Manoverboard and parallel course manoeuvring;
2.6.Возможности подруливающих устройств – Lateral thruster capabilities.
Рис.1.7. Поворотливость судна |
Рис.1.8. Элементы циркуляции |
Рис. 1.9. Элементы циркуляции |
Рис. 1.10. Рыскливость судна – «зигзаг» |
«со стопа» |
|
Рис. 1.11. Маневры «Человек за бортом» и «Выход на параллельный курс»
8
3.Инерционно-тормозные характеристики судна на глубокой воде – Stopping and speed control characteristics in deep water (рис. 1.12 – 1.14):
3.1.Тормозные характеристики – Stopping ability;
3.2.Инерционные характеристики – Deceleration performance;
3.3.Характеристики разгона – Acceleration performance.
Рис.1.12. Тормозные характеристики
Рис. 1.13. Инерционные характеристики |
Рис. 1.14. Характеристики разгона |
9
4.Маневренные характеристики на мелководье – Manoeuvring characteristics in shallow water:
4.1.Элементы циркуляции на мелководье – Turning circle in shallow water;
4.2.Проседание – Squat.
5.Влияние ветра на управляемость судна – Manoeuvring characteristics in wind;
5.1.Силы и моменты сил ветра – Winds forces and moments;
5.2.Пределы управляемости судна – Course-keeping limitations;
5.3.Дрейф судна без хода – Drifting under wind influence.
6.Маневренные характеристики на малых скоростях – Manoeuvring characteristics at low speed.
7.Дополнительная информация – Additional information.
1.2. Порядок выполнения Раздела 1.
На практических занятиях преподаватель делит учебную группу на экипажи и закрепляет за каждым экипажем один из шести типов судов:
COASTC |
CONTNR |
VLCCB |
Экипаж № 1 |
Экипаж № 3 |
Экипаж № 5 |
CARGO |
BULKC |
VLCCL |
Экипаж № 2 |
Экипаж № 4 |
Экипаж № 6 |
COASTC (Coast carrier) – судно прибрежного плавания;
CARGO (Cargo ship) – грузовое судно; CONTNR (Containership) – контейнеровоз; BULKC (Bulk Carrier) – навалочное судно;
VLCCB (Very Large Crude Carrier in Ballast) – очень большое нефтеналивное судно в балласте;
VLCCL (Very Large Crude Carrier Loaded) – очень большое нефтеналивное судно в грузу.
Экипажи должны обработать результаты натурных испытаний своего типа судна (Приложение 3), а затем заполнить соответствующие формы, приведенные в Приложении 4:
1.Характеристики судна – табл. 4.1;
2.Характеристики главного двигателя – табл. 4.2;
3.Заполнить таблицу циркуляции судна на правый борт (перекладка руля - 400)
иуказать на схеме время и скорость судна при соответствующих положениях
– табл. 4.3;
4.Отметить на «гребенке» время, скорость и пройденное расстояние при активном и пассивном торможениях – табл. 4.4;
5.Отметить на «гребенке» время, скорость и пройденное расстояние при разгоне судна – табл. 4.5;
6.Рассчитать «слепые» зоны по носу и по корме судна и указать их на рисунке, выполненном в масштабе – табл. 4.6;
7.Построить график «зигзага» судна – табл.4.7.
10
Раздел 2. Швартовые операции судна
Существуют международные требования к швартовным устройствам. Для судов с дедвейтом более 16000 тонн швартовное устройство должно выдерживать следующие суммарные внешние нагрузки:
Скорость ветра до 60 узлов с любого направления совместно с воздействием течения 3 узла с курсовым углом 0° или 180°
или 2 узла с курсовым углом 10° или 170°
или 0,75 узла с траверзных направлений
Для танкеров вышеуказанные требования должны удовлетворять условиям отношения осадки и глубины в грузу в 1,1 раза, в балласте – в 3 раза.
Внешние нагрузки на швартовные устройства можно условно разделить на следующие:
давление ветра;
давление течения;
воздействие приливо-отливных течений;
воздействие спутной волны;
воздействие волн, зыби;
воздействие льда;
изменение осадки, крена, дифферента.
1)Расчёт давления ветра.
Базовый замер скорости ветра производится на высоте 10 м. Если высота больше, то производится пересчёт по формуле 2.1;
VW |
|
10 |
1 7 |
(2.1) |
UW |
h |
|
||
|
|
|
|
где: VW - скорость ветра на высоте 10 м,
UW - скорость ветра на измеряемой высоте, h - высота измерения ветра над уровнем моря.
Силы продольного, поперечного ветрового давления и момент рассчитываются по следующим формулам:
FXW |
1 CXW WVW |
2 AT ; |
(2.2) |
||
|
2 |
|
|
|
|
FYW |
1 CYW WVW |
2 AL ; |
(2.3) |
||
|
2 |
|
|
|
|
M XYW 1 CXYW WVW |
2 LBP ; |
(2.4) |
2
где : ρw – давление воздуха, мбар ÷1000.
Коэффициенты CXW, CYW иCXYW выбираются из рис. 2.1 – 2.3:
11

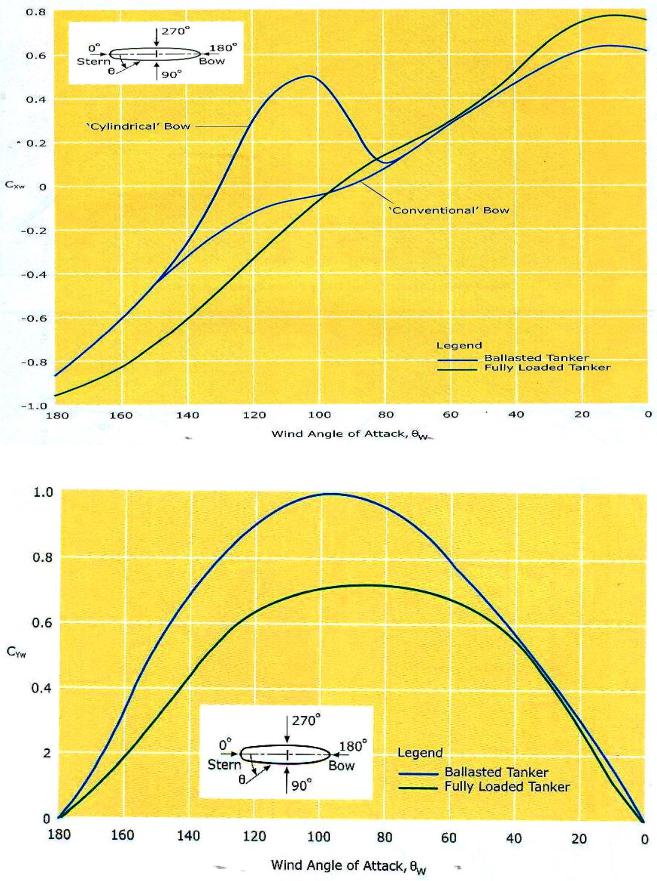

Рис. 2.1. Продольный коэффициент силы ветра CXW
Рис. 2.2. Поперечный коэффициент силы ветра CYW
