Поверхности вращения
Поверхности вращения – это поверхности созданные при вращении кривой или прямой линии, называемой образующей вокруг оси (рис.1).
Геометрическая часть определителя состоит из двух линий: образующей и оси
Рисунок 1. Образование поверхности вращения.
Каркас поверхности состоит из множества образующих, называемых меридианами и окружностей, плоскости которых расположены перпендикулярно оси вращения (рис.1). Каждая точка, принадлежащая образующей, при вращении описывает окружность. Эти окружности называются параллелями; наименьшая параллель называется горлом, наибольшая – экватором.
Из закона образования поверхности вращения вытекают два основных свойства:
1. Плоскость перпендикулярная оси вращения, пересекает поверхность по окружности – параллели.
2. Плоскость, проходящая через ось вращения, пересекает поверхность по двум
симметричным относительно оси линиям – меридианам.
Плоскость проходящая через ось параллельно фронтальной плоскости проекций называется плоскостью главного меридиана, а линия, полученная в сечении, – главным меридианом.
Поверхности вращения
Тор
Параболоид вращения
Гиперболоид вращения однополосный
Гиперболоид вращения двуполостной
Развертывающиеся линейчатые поверхности
Поверхность называется развертывающейся, если она путем изгибания может быть совмещена с плоскостью без образования складок и разрывов. Из кривых поверхностей этим свойством обладают только те линейчатые поверхности, которые имеют ребро возврата. Существует только три вида линейчатых поверхностей, имеющих ребро возврата: торсы, конические и цилиндрические.
Торсы
Данная поверхность получается перемещением прямой линии, которая во всех положениях остается касательной к пространственной кривой. Эта кривая называется ребром возврата.
Точка касания делит образующую на две полупрямые, поэтому поверхность имеет две полости.
Частным случаем торса является коническая и цилиндрическая поверхности. Ребро возврата выродилось в собственную точку и в несобственную.
Торсы применяются как геометрические модели откосов насыпи.
НЕРАЗВЕРТЫВАЮЩИЕСЯ (КОСЫЕ) ЛИНЕЙЧАТЫЕ ПОВЕРХНОСТИ
Линейчатые поверхности с плоскостью параллелизма (поверхности Каталана) Прямой цилиндроид
Прямым цилиндроидом называется поверхность, образованная движением прямой линии, скользящей по двум криволинейным направляющим, не принадлежащим одной плоскости, и остающейся во всех своих положениях параллельной некоторой заданной плоскости. Эта плоскость называется плоскостью параллелизма.

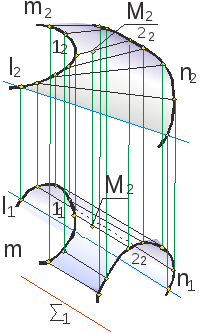

На чертеже изображен цилиндроид, направляющими которого являются кривые m(m1, m2 ) и n(n1, n2), а плоскостью параллелизма - плоскость (1) П1.
Прямой коноид
Прямым коноидом называется поверхность, образованная движением прямой линии, скользящей по двум направляющим, одна из которых - кривая, а вторая - прямая, и остающейся во всех своих положениях параллельной некоторой плоскости параллелизма.
Коноид, направляющими которого являются кривая m(m1,m2) и прямая n (n1,n2), а плоскостью параллелизма - плоскость (1) П1, изображен на рис. 2.3.33.
