ЭНГЕЛЬСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
филиал
САРАТОВСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНЕВЕРСИТЕТА
им. ГАГАРИНА Ю.А.
Курсовая работа по дисциплине
«Теория управления в информационных системах»
Выполнил: студент группы ИВЧТ-41
Башмачников А.В.
Проверил: Терин Д.В.
Энгельс 2014г.
Содержание
Введение
Часть 1: Исследование систем управления уравнения в пакете VisSim
Знакомство с программой VisSim
Исследование линейных типовых звеньев
Частотный анализ типовых звеньев
Исследование устойчивости линейной системы
Часть 2: Исследование устойчивости и качества переходных процессов системы управления при гибкой отрицательной обратной связи в Matlab
Общие функции для создания передаточных функций звеньев и систем
Исследование переходных процессов в системах управления
Частотные характеристики системы
Задание для самостоятельной работы:
Звено 2
Звено 5
Звено 8
Звено 10
Заключение
Введение: Данная курсовая работа расскажет о основах теории управления.
Теория управления — наука о принципах и методах управления различными системами, процессами и объектами.
Суть теории управления состоит в построении математической модели на основе системного анализа объекта управления (ОУ) и синтезе алгоритма управления (АУ) для получения желаемых характеристик протекания процесса или целей управления.
VisSim – это визуальный язык программирования, предназначенный для моделирования динамический систем , а также проектирования, базирующегося на моделях, для встроенных микропроцессоров.
Язык и программная среда VisSim широко используется в разработке систем управления и цифровой обработки сигналов для моделирования и дизайна. Она включает в себя блоки для арифметики, булевых и трансцендентных функций , а также цифровые фильтры , передаточные функции , численного интегрирования и интерактивного вывода.
MatLab- пакет прикладных программ для решения задач технических вычислений и одноимённый язык программирования, используемый в этом пакете.
Часть 1 исследования систем управления в пакете vissim
ЗНАКОМСТВО С ПРОГРАММОЙ VISSIM
Цели и задачи
Цель работы: знакомство с графическим интерфейсом программы Vissim, а также приобретение навыков создания и моделирования простейших структур, текстового и графического оформления диаграмм.
Задачи работы:
изучение графического интерфейса VisSim;
создание комментариев и этикеток;
составление простейших диаграмм;
сохранение выполненной работы, печать.
Основные теоретические сведения
Программа Vissim, разработанная компанией VisualSolutions – мощное, удобное для пользователя, компактное и эффективное средство моделирования систем и их элементов. Программа позволяет, используя развитый графический интерфейс, легко, строить, а затем и исследовать модели систем широкого диапазона сложности.
Версии VisSim:
2.0к - ее достоинство - компактность;
3.0 - для некоторых Вузов поставляется фирмой VisualSolution бесплатно;
4.5 - возможности расширены, но бесплатно доступен только ознакомительный вариант.
5.0
6.0
Контрольные вопросы
1. Какие меню содержатся в главном меню VisSim?
В главном меню содержатся следующие меню:
File
Edit
View
Simulate
Analyze
Blocks
Tools
Window
Help
2. Как создать этикетку?
Blocks/Annotation/label
3. Как создать комментарий?
Blocks/Annotation /comment
4. Как выставить в рабочее пространство VisSim'a генератор синусоиды? Как и какие параметры синусоиды можно изменить?
Blocks/SignalProducer/sinusoid
Изменяются следующие параметры:
Запаздывание
Частота
Амплитуда
Метка
5. Как соединять и разъединять блоки?
Потянуть за контакт одного блока и соединить с контактом другого
6. Что такое meter в VisSim'e?
Прибор. Имеет вид стрелочного счетчика.
7. Как изменить время симуляции, т.е. время, в течение которого производится моделирование процессов?
Simulate/SimulationProperties/end
8. Как изменить количество точек на графике?
Simulate/ SimulationProperties/timestep
9. Как сохранить значения точек кривой полученной на осциллографе в файле в виде таблицы? Как и где следует сохранять диаграммы VisSim'a?
File/Save
10. Какие версии VisSim'a Вы знаете?
Версии VisSim:
2.0к - ее достоинство - компактность;
3.0 - для некоторых Вузов поставляется фирмой VisualSolution бесплатно;
4.5 - возможности расширены, но бесплатно доступен только ознакомительный вариант.
Вывод:
Я ознакомился с графическим интерфейсом программы Vissim, а также приобрел навыкы создания и моделирования простейших структур, текстового и графического оформления диаграмм.
ИССЛЕДОВАНИЕ ЛИНЕЙНЫХ ТИПОВЫХ ЗВЕНЬЕВ
Цели и задачи
Цели работы: освоение методов анализа линейных систем с помощью программы Vissim; изучение основных характеристик типовых линейных звеньев.
Задачи работы: построение и анализ переходных характеристик интегратора, апериодического и колебательного звеньев.
Основные теоретические сведения
Типовые звенья- это простые модели элементов сложных линейных систем и даже систем вцелом.
Переходная характеристика звеньев - характеристика или функция позволяет и качественно, и количественно характеризовать быстродействие звеньев и систем. Переходный процесс может быть как монотонным, так и колебательным и его длительность и является количественной характеристикой быстроты реакции звена на прикладываемые к нему воздействия.
Типовые звенья бывают:
простейшие (пропорциональное звено, интегратор и дифференцирующее звено);
звенья первого порядка (апериодическое или инерционное, инерционно-дифференцирующее, форсирующее и др.)
звено второго порядка (колебательное и его частный случай – апериодическое второго порядка);
звено третьего порядка (способное терять устойчивость, его можно назвать звеном Вышнеградского)
звено запаздывания.
Основные характеристики линейных звеньев:
переходная характеристикаh(t) - реакция звена на ступенчатое единичное воздействие 1(t);
передаточнаяфункцияW(s), связывающая изображения входного X(s) и выходного Y(s) сигналов линейного звена;
комплексный коэффициент передачиW(j), связывающий спектры входного X(j) и выходного Y(j) сигналов линейного звена и
импульсная или весовая функцияw(t) реакция звена на дельта-функцию Дирака (t).
Интегратор – звено, выходной сигнал y(t) которого пропорционален интегралу по времени от входного сигнала x(t):
где: Т - т.н. постоянная времени интегратора.
Передаточная функция интегратора имеет вид [1]:
где: k - коэффициент усиления интегратора; s - комплексный аргумент.
Апериодическое звено имеет передаточную функцию вида [1]:
где: k - коэффициент усиления; Т - постоянная времени апериодического звена.
Колебательное звено имеет передаточную функцию вида [1]:
где: (греческая дельта) - декремент затухания; k - коэффициент усиления; Т - постоянная времени.
Звено запаздывания задерживает сигнал на время :
Его передаточная функция:
Интегратор.
Апериодическое звено.
Колебательное звено.

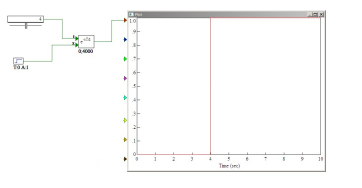

Звено запаздывания.
