Вариант 74
1. Опишите сущность эвтектической кристаллизации и структуру любого эвтектического сплава.
2. Какие процессы происходят при горячей пластической деформации и как изменяются строение и свойства металла?
3. Вычертите диаграмму состояния железо карбид железа, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую /о>ч нагревания в интервале температур от 0 до 1600°С (с применением правил фаз) для сплава, содержащего 5,5% С. Для заданного сплава определите при температуре 1250°Спроцентное содержание углерода в фазах; количественное соотношение фаз.
4. Для изготовления деталей высокой прочности используется мартенсито-стареющая сталь Н18К8МЗ. Расшифруйте состав и укажите группу стали по назначению. Назначьте и обоснуйте режим термической обработки, объяснив влияние легирующих элементов на превращения, происходящие при термической обработке. Опишите структуру, свойства и природу упрочнения стали.
Приведите схему кислородного конвертера и изложите принцип его работы. Опишите особенности процесса плавки стали, укажите основные достоинства и недостатки выплавки стали в конверторах.
По эскизу детали (рис.10) разработайте эскизы элементов литейной формы, модельных плит, стержневого ящика и собранной литейной формы (в разрезе). Опишите последовательность изготовления формы одним из методов машинной формовки. Материал детали - чугун СЧ20.
Изложите технологическую последовательность изготовления отливок по выплавляемым моделям. Отметьте, какие технологические особенности процесса обеспечивают высокую точность размеров и высокий класс шероховатости поверхностей отливок.
Изобразите схему автоматической сварки в среде аргона плавящимся электродом и опишите сущность процесса. Укажите особенности и достоинства сварки в среде инертных газов. Разработайте процесс сварки сосуда (рис.38) из стали12Х18Н10Т. Укажите тип соединения, форму разделки кромок под сварку (по ГОСТу) и приведите эскиз сечения шва с указанием размеров. Выберите марку и диаметр электродной проволоки, подберите режим сварки. Укажите вылет электрода, род тока и полярность. По размерам шва подсчитайте массу наплавленного металла. Определите расход электродной проволоки с учетом потерь, расход электроэнергии и время сварки изделия. Укажите методы контроля качества сварного шва.
Вариант 75
1. Вычертите диаграмму состояния железо — карбид железа, укажите структурные составляющие во всех областях диаграммы, опишите превращения и постройте кривую нагревания в интервале температур от 0 до 1600°С (с применением правил фаз) для сплава, содержащего 1,5% С. Выберите для заданного сплава любую температуру между линиями солидус и ликвидус и определите состав фаз (т.е. процентное содержание углерода в фазах) и количественное соотношение фаз.
2. В чем состоит отличие процесса цементации в твердом карбюризаторе от процесса газовой цементации? Как можно исправить крупнозернистую структуру цементированных изделий?
3. В результате термической обработки полуоси должны получить по всему сечению повышенную прочность (твердость 28...35 HRC). Для изготовления выбрана сталь 40ХНМА. Укажите состав и определите группу стали по назначению. Назначьте и обоснуйте режим термической обработки, объяснив влияние легирования на превращения, происходящие при термической обработке данной стали. Опишите микроструктуру и свойства изделий после термической обработки.
4. Для изготовления калибров выбрана сталь 9X18. Укажите состав и определите группу стали по назначению. Назначьте режим термической обработки, дайте его обоснование и укажите микроструктуру и свойства калибров после термической обработки. Объясните назначение хрома в данной стали.
Опишите способы внепечной обработки стали для повышения ее качества. Отметьте факторы, способствующие улучшению качества стали в каждом способе.
По эскизу детали (рис.11) разработайте эскизы элементов литейной формы, модели стержневого ящика, собранной литейной формы (в разрезе). Опишите последовательность изготовления литейной формы методом ручной формовки. Материал детали – чугун СЧ20.
Изложите сущность способа литья в оболочковые формы и приведите поясняющие эскизы. Укажите достоинства, недостатки и области применения этого способа литья.

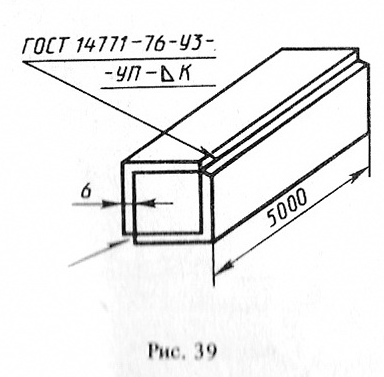

Изобразите схему и опишите сущность процесса автоматической сварки в среде углекислого газа. Укажите особенности и достоинства сварки в углекислом газе. Разработайте процесс сварки коробчатой балки (рис.39) из стали марки Ст3. Укажите тип соединения, форму разделки кромок под сварку (по ГОСТу) и приведите эскиз сечения шва с указанием размеров. Выберите марку и диаметр электродной проволоки, подберите режим сварки. Укажите вылет электрода, род тока и полярность. По размерам шва подсчитайте массу наплавленного металла. Определите расход электродной проволоки с учетом потерь, расход электроэнергии и время сварки изделия. Укажите методы контроля качества сварного шва.
