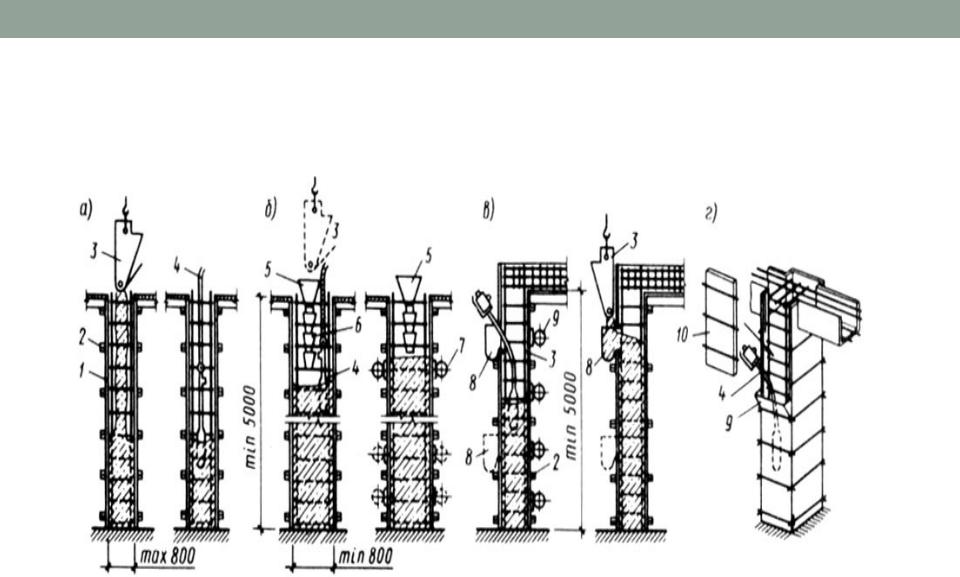

Бетонирование колонн.
•При высоте колонн свыше 5 м смесь подают по хоботам. В высокие и густоармированные колонны с перекрещивающимися хомутами смесь укладывают ярусами до 2 м, загружая через окна в опалубке или специальные карманы.
•Иногда для подачи бетонной смеси опалубку колонн выполняют со съемными щитами, которые устанавливают после бетонирования нижнего яруса.
•Плиты перекрытия бетонируют сразу на всю ширину с уплотнением поверхностными вибраторами при их толщине до 0,25 м и внутренними при большей глубине.
Бетонирование колонн.

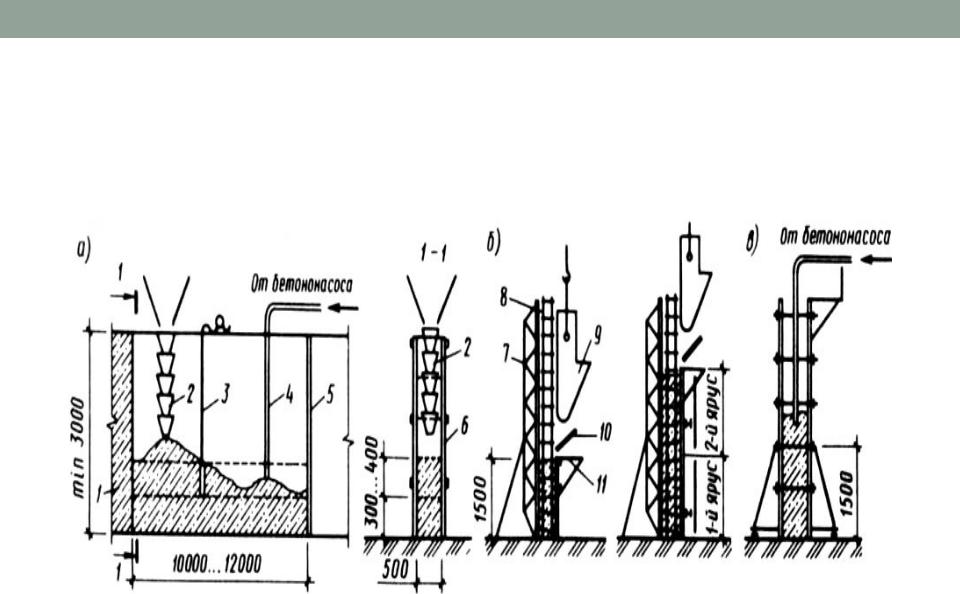

Бетонирование стен и перегородок.
•При возведении стен в разборно-переставной опалубке смесь укладывают участками высотой не более 3 м. В стены толщиной более 0,5 м при слабом армировании подают бетонную смесь подвижностью 4...6 см.
•При длине более 20 м стены делят на участки по 7... 10 м и на границе участков устанавливают разделительную опалубку. Бетонную смесь подают непосредственно в опалубку в нескольких точках по длине участка бадьями, виброжелобами, бетононасосами.
•При высоте стен более 3 м используют звеньевые хоботы, при этом смесь укладывают горизонтальными слоями толщиной 0,3...0,4 м с обязательным вибрированием.
Бетонирование стен и перегородок.
•В тонкие и густоармированные конструкции стен и перегородок укладывают подвижные бетонные смеси (6...10 см). При толщине стены до 0,15 м бетонирование ведут ярусами высотой до 1,5 м. С одной стороны опалубку возводят на всю высоту, а со стороны бетонирования – на высоту яруса.
•Уложив бетонную смесь в первый ярус, наращивают опалубку следующего и т. д. При подаче бетонной смеси бетононасосом опалубка может быть выставлена сразу на всю высоту с обязательным условием, чтобы конец бетоновода был заглублен в укладываемую бетонную смесь (так называемое «напорное бетонирование»).
Бетонирование стен и перегородок.
Литьевая технология бетонирования.
•Введение суперпластификаторов в бетонную смесь резко увеличивает ее подвижность, что, в свою очередь, позволяет укладывать ее в опалубку методом литья.
•При этом смесь полностью заполняет всю опалубку под действием гравитационных сил. Метод позволяет сократить расход цемента и повысить качество бетонируемых конструкций.
Литьевая технология бетонирования.
Литьевая технология бетонирования.
•При приготовлении литых бетонных смесей следует руководствоваться следующим регламентом введения СП в бетонную смесь:
•для бетонных смесей, укладываемых в опалубку в течение не более 20…30 мин после ее приготовления, вводят СП с водой затворения;
•для бетонных смесей, укладываемых в конструкцию в течение 90…120 мин после ее приготовления, вводят СП непосредственно перед укладкой в опалубку.
Литьевая технология бетонирования.
•Для транспортирования бетонной смеси применяют автобетоносмесители, подачу в опалубку бетонируемой конструкции можно осуществлять: грузоподъемными механизмами с помощью емкостей (бадей); средствами трубопроводного транспорта.
•Литые бетонные смеси с СП позволяют широко внедрять безвибрационные способы бетонирования монолитных конструкций, безвибрационная укладка может производиться тремя способами: наливным (гравитационным), методом «кран-бадья» и напорным.
Литьевая технология бетонирования.
•Суть наливного (гравитационного) способа состоит в том, что литая бетонная смесь, уложенная в конструкцию, под действием гравитационных сил и вследствие своей высокой подвижности растекается в пределах бетонируемой конструкции, полностью заполняет ее объем и уплотняется под действием собственного веса.
•Метод «кран-бадья» применяется при бетонировании практически любых строительных конструкций и не требует специального оборудования. К его недостаткам относится необходимость перегрузок литой бетонной смеси из транспортных средств в бадьи.
•При напорном методе бетонирования литая бетонная смесь подается в конструкцию при помощи бетононасосов. Растекание и уплотнение литой бетонной смеси происходит не только за счет гравитационных сил, но и за счет гидродинамического напора, развиваемого бетононасосом.
