Способы ускорения твердения бетона
•Свежеприготовленная бетонная смесь с какого-то момента начинает загустевать, а затем она полностью теряет способность формоваться. В этих случаях говорят, что бетонная смесь схватилась.
•Через некоторое время схватившаяся бетонная смесь превратится в бетон, прочность которого при наличии влаги и тепла будет возрастать длительное время.
•Схватывание бетонной смеси и твердение бетона являются следствием химических реакций, происходящих между минеральным вяжущим и водой затворения - гидратации вяжущего.
Способы ускорения твердения бетона
•Нормальными для твердения бетона условно приняты температура порядка 20 °С и относительная влажность воздуха, приближающаяся к 100 %.
• Твердение бетона происходит годами, даже десятилетиями, но наибольший прирост прочности происходит в течение первых семи суток. После 28 суток прочность нарастает медленно.
•В связи с этим в нормах проектирования бетонных и железобетонных конструкций проектная марка бетона по прочности при сжатии контролируется по достижении бетоном возраста 28 суток.
Способы ускорения твердения бетона
•Интенсивность роста прочности бетона зависит от вида и активности использованного цемента и температуры твердения бетона. Понижение или повышение температуры снижает или повышает скорость роста прочности бетона.
•Температурой твердения бетона в относительно тонкостенных конструкциях принимается температура окружающей среды, а для массивных конструкций – температуру внутри массива, всегда большую, чем температура окружающей среды, вследствие экзотермии цемента.
Способы ускорения твердения бетона
•Способы ускорения твердения бетона в нормальных температурно-влажностных условиях:
•замена цемента данной активности другим более высокой марки.
•снижение водоцементного отношения, что не только повышает конечную прочность бетона, но и ускоряет ее нарастание.
•применение добавок ускорителей твердения.
•тепловлажностная обработка, электропрогрев.
Технология укладки бетонной смеси в различные конструкции.
•Технологические приемы укладки бетонной смеси назначают в зависимости от типов конструкций и требований к ним, состава применяемой бетонной смеси, конструктивных особенностей опалубки, способов подачи смеси к местам укладки.
•При бетонировании ведется журнал бетонных работ, в котором указываются даты начала и окончания бетонирования, классы бетона, составы бетонной смеси и ее подвижность, объемы выполненных работ и даты распалубливания конструкций.
Технология укладки бетонной смеси в различные конструкции.
•Конструктивные элементы зданий и сооружений:
•бетонные полы, подстилающие слои и бетонные подготовки;
•монолитные ступенчатые и ленточные фундаменты;
•монолитные железобетонные колонны, прогоны, балки и плиты;
•монолитные железобетонные стены и перегородки.
Бетонирование полов и подстилающих слоев.

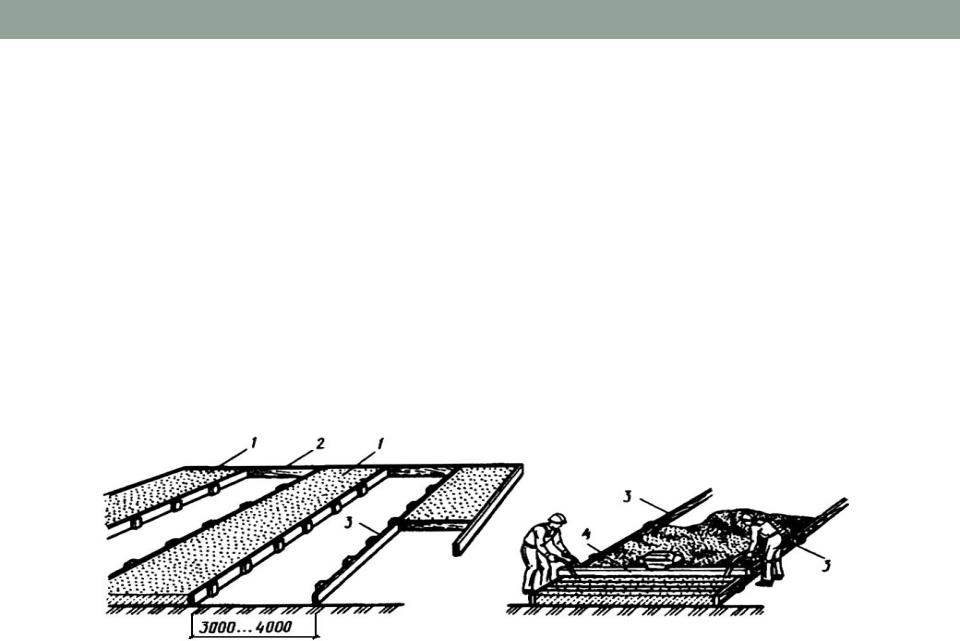

•Для устройства бетонных подготовок под полы применяют бетонную смесь с осадкой конуса 0...2 см. Бетонирование полов и подстилающих слоев осуществляется полосами шириной 3...4 м через одну по маячным доскам.
•В промежуточные полосы бетонную смесь укладывают после затвердения бетона в смежных полосах. Перед бетонированием промежуточных полос снимают маячные доски; по этим граням образуются рабочие швы.
Бетонирование полов и подстилающих слоев.

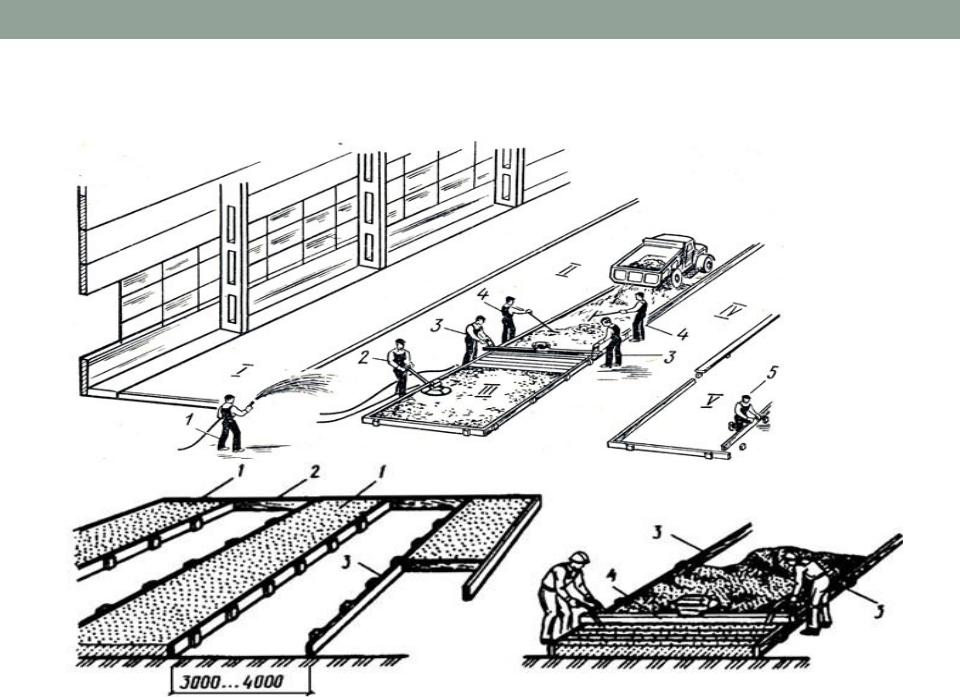

•Бетонную смесь выгружают на место бетонирования непосредственно из автобетоновоза (или подают бетононасосами).
•Слои смеси укладывают на 1...2 см выше проектной высоты, предварительно разравнивают, уплотнение осуществляют, добиваясь опускания бетонной смеси до уровня маяков или ранее забетонированных смежных полос.
•По схватившемуся бетону при прочности 1,2...1,5 МПа проходят затирочной машиной, поверхность бетона для повышения прочности железнят (в поверхность втирают сухой цемент).

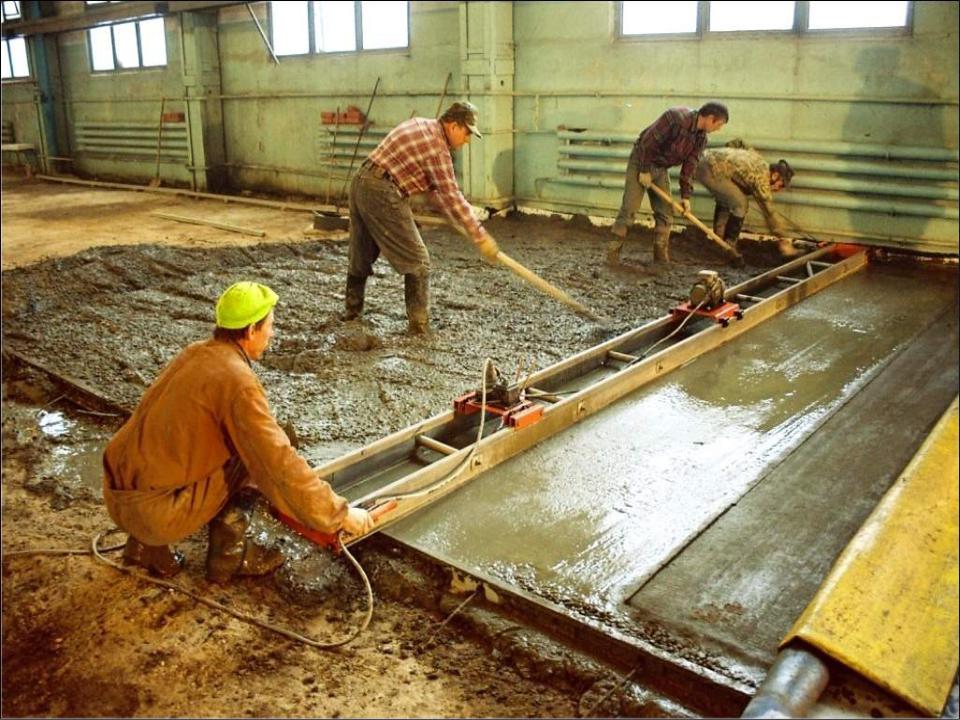

Бетонирование полов и подстилающих слоев
