Уплотнение бетонной смеси вибрированием.
•Классификация вибраторов по различным признакам:
•по диапазону вибрационных параметров низкочастотные, среднечастотные, высокочастотные.
•по виду привода электромеханические и пневматические.
•По способу передачи колебаний на бетон внутренние (глубинные), наружные, прикрепляемые к опалубке, поверхностные, устанавливаемые на бетонируемую поверхность.
Уплотнение бетонной смеси вибрированием.

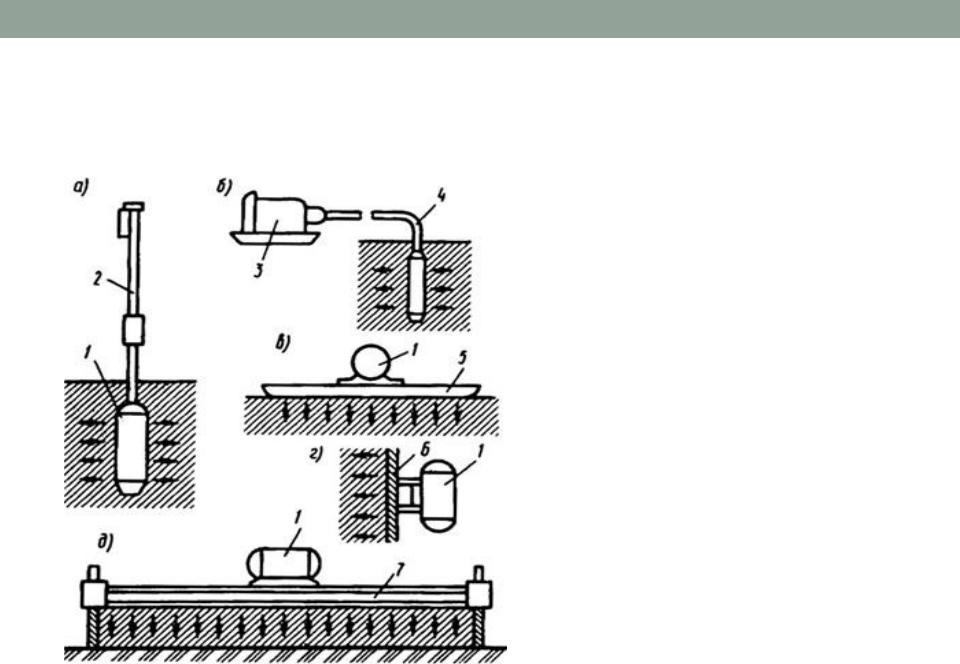

Типы вибраторов и схемы передачи колебаний бетонной смеси
а) внутренний – вибробулава; б) внутренний с гибким валом;
в) поверхностный – площадочный; г) наружный; д) поверхностный – виброрейка; 1 – корпус; 2 – штанга;
3 – электродвигатель;
4 – шланг с гибким валом;
5 – площадка;
6 – опалубка;
7 – металлический брус.
Уплотнение бетонной смеси вибрированием.
•Каждому типу вибраторов присуща своя эффективная зона уплотнения бетонной смеси, характеризуемая для внутренних и наружных вибраторов радиусом действия, а поверхностных – толщиной уплотняемого слоя.
•Так, в зависимости от мощности вибратора и значения создаваемых амплитуд и частоты колебаний радиус действия внутренних вибраторов составляет 15...60 см, наружных – 20...40 см, а глубина проработки поверхностных вибраторов – 10...30 см.
Уплотнение бетонной смеси вибрированием.
•Продолжительность вибрирования на одной позиции зависит от подвижности бетонной смеси и типа вибратора.
•Уплотнение бетонных смесей поверхностными вибраторами производится в течение 20...60 с, глубинными – 20...40 с, наружными – 50...90 с.
•Визуально продолжительность вибрирования может быть установлена по следующим признакам: прекращению оседания бетонной смеси, приобретению однородного вида, горизонтальности поверхности и появлению на поверхности смеси цементного молока.
Уплотнение бетонной смеси вибрированием.
Уплотнение бетонной смеси вибрированием.

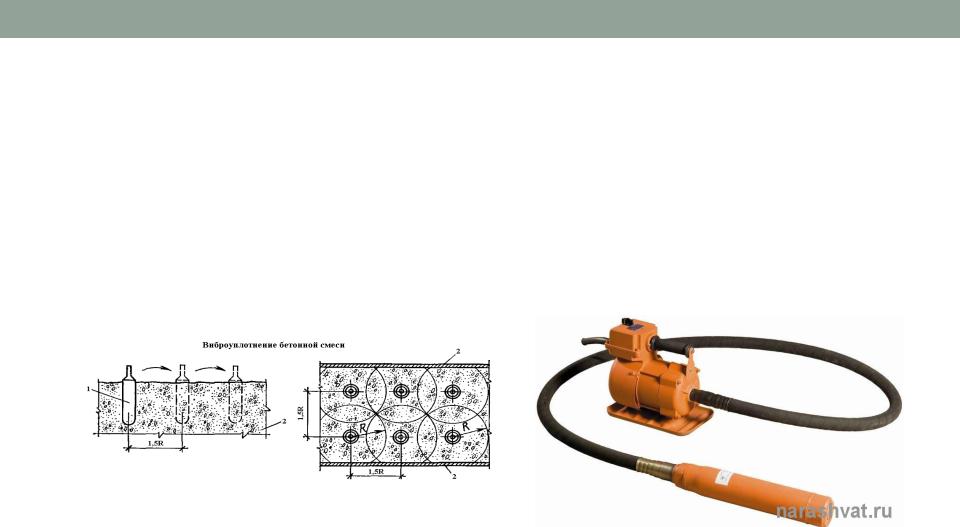

•Глубинные вибраторы с вибробулавой применяют при бетонировании фундаментов, колонн, прогонов, балок,
вибраторы с суженным наконечником – виброштык для вибрирования бетона в густоармированных конструкциях.
•При уплотнении бетонной смеси глубинными вибраторами толщина уплотняемого слоя не должна превышать 1,25 длины рабочей части вибратора.
•Шаг перестановки вибратора не должен быть больше 1,5 радиуса действия вибратора.
Уплотнение бетонной смеси вибрированием.

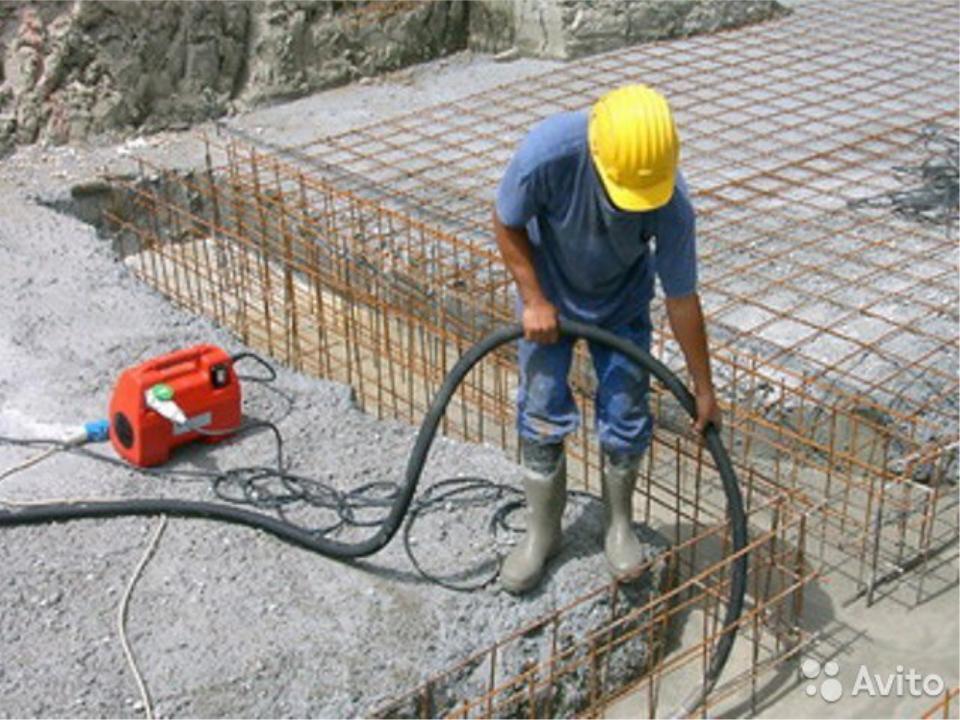

Уплотнение бетонной смеси глубинным вибратором

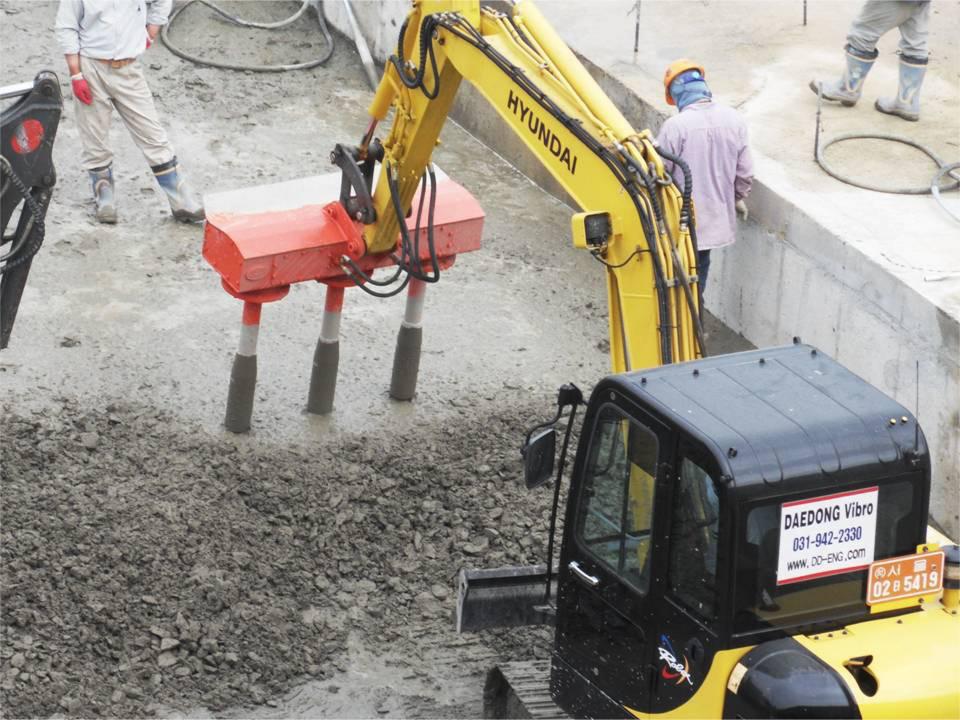

При бетонировании массивных малоармированных конструкций используют вибрационные пакеты.
Уплотнение бетонной смеси вибрированием.

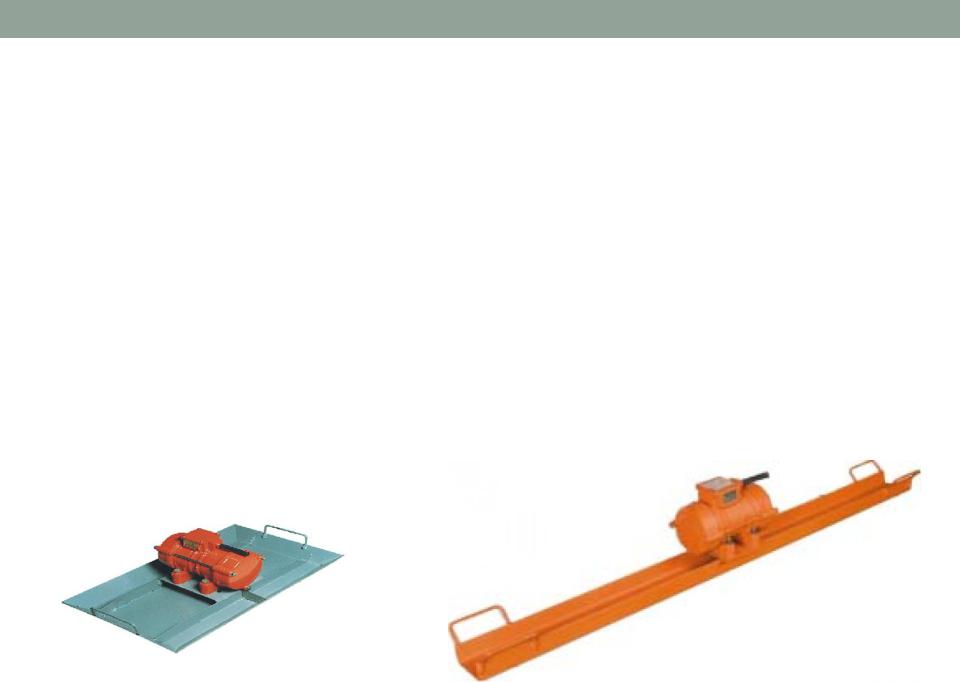

•Поверхностные вибраторы в виде металлической площадки с установленным на ней вибрационным устройством или виброрейки применяют при бетонировании плит покрытий, полов, дорог и т. д.
•Бетонную смесь поверхностными вибраторами уплотняют полосами, равными ширине площадки вибратора. При этом каждая следующая полоса должна перекрывать предыдущую на 10…20 см.
•Максимальная толщина слоя бетона, при котором использование поверхностных вибраторов эффективно, при однорядном армировании до 250 мм, при двойном – до 120 мм. В неармированных конструкциях толщина слоя может быть не более 40 см.
