Бетонирование фундаментов.

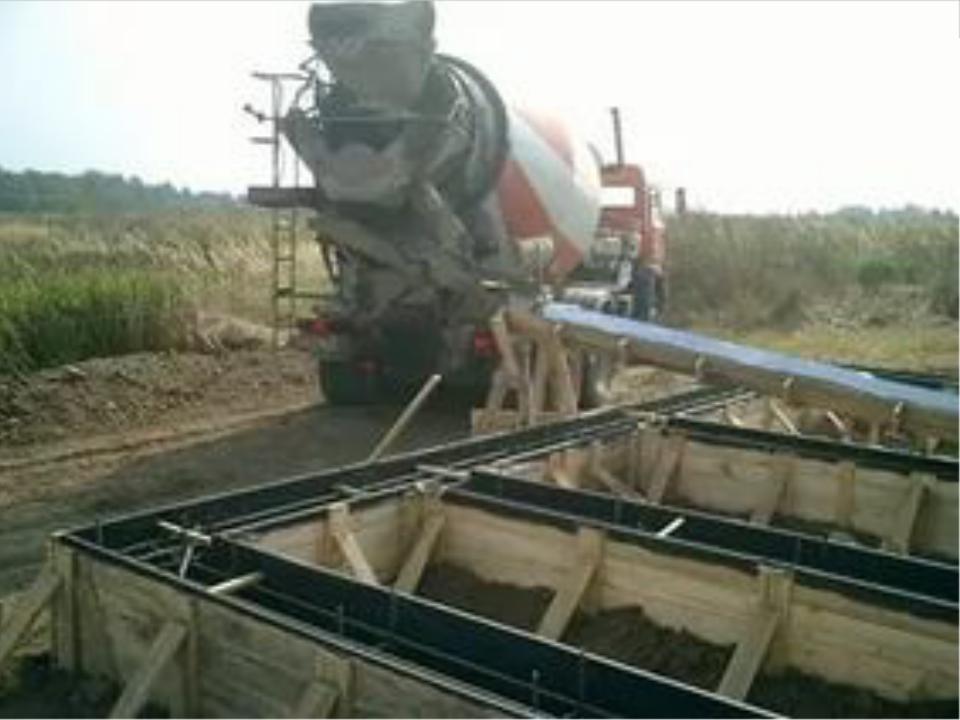

•В фундаменты зависимости от объема, заглубления, высоты бетонную смесь укладывают: с разгрузкой смеси непосредственно в опалубку, с помощью вибропитателей и виброжелобов, бетононасосов, крана и бадьи.
•При укладке в малоармированные фундаменты и массивы применяют жесткие бетонные смеси с осадкой конуса 1...3 см, в густоармированные – с осадкой конуса 4...6 см.
Бетонирование фундаментов.

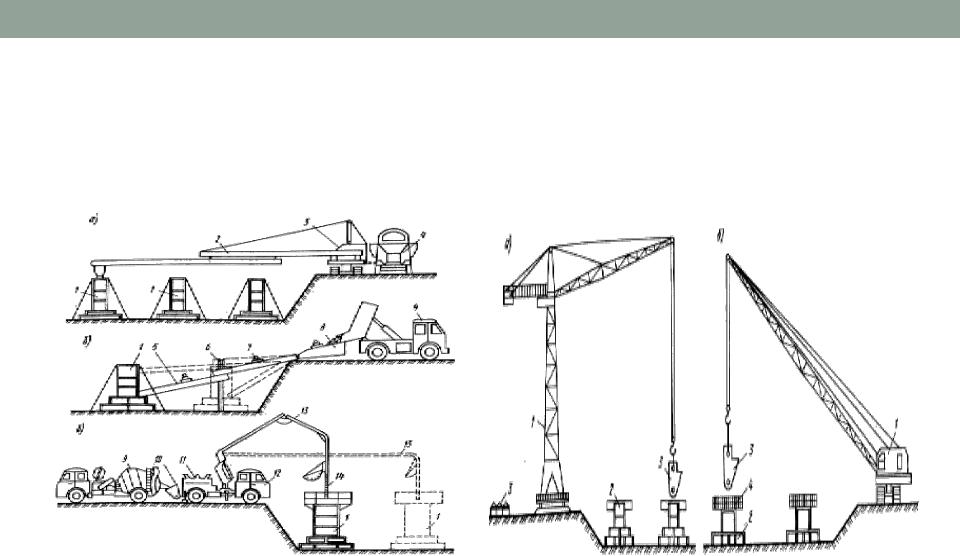

Технологические схемы укладки бетонной смеси в фундаменты

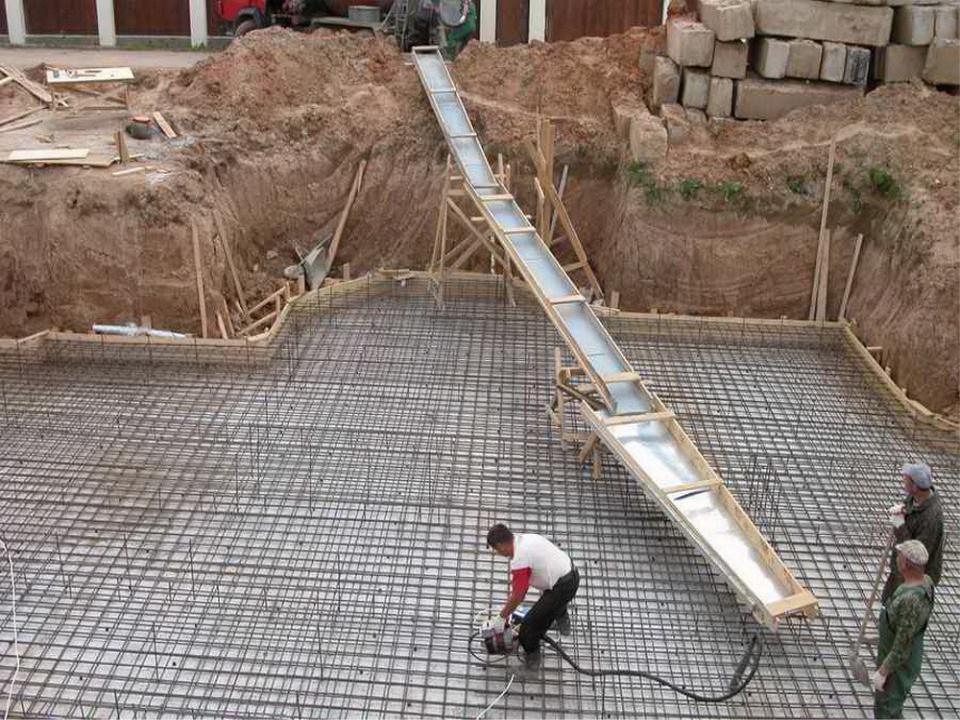

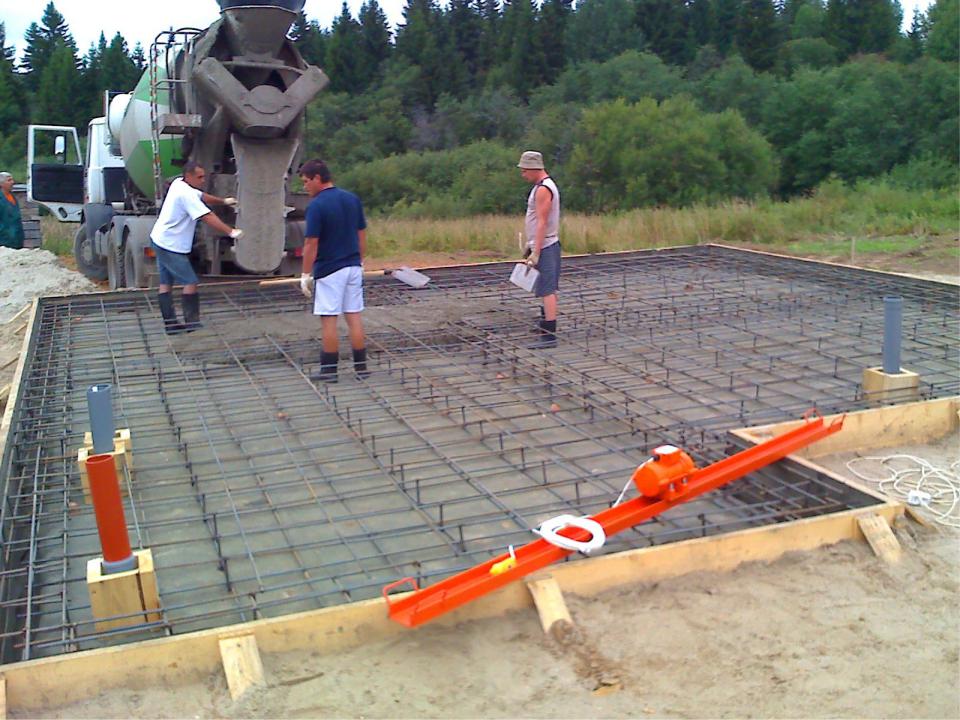

Плитный фундамент
Бетонирование фундаментов.
•В ступенчатые фундаменты с общей высотой до 3 м смесь подают через верхний край опалубки, предусматривая меры против смещения анкерных болтов и закладных деталей.
•При виброуплотнении внутренние вибраторы погружают в смесь через открытые грани нижней ступени и переставляют их по периметру ступени по направлению к центру фундамента. Аналогично ведут виброуплотнение бетона второй и третьей ступеней, после чего их заглаживают.
•В пилоны бетонную смесь можно укладывать сразу же после окончания уплотнения в ступенях. Смесь в пилон подают через верх опалубки. Уплотняют ее внутренними вибраторами, опуская их сверху
Бетонирование фундаментов.
•При высоте ступенчатых фундаментов более 3 м первые порции бетонной смеси подают в нижнюю ступень по периметру.
•В последующем смесь поступает через приемный бункер и звеньевые хоботы. Виброуплотнение смеси ведут, как и в предыдущем случае, внутренними вибраторами.
•В высокие пилоны бетонную смесь с подвижностью 4...6 см необходимо подавать медленно и даже с некоторыми перерывами (1...1,5 ч), чтобы исключить выдавливание бетона, уложенного в ступени, через их верхние открытые грани.
Бетонирование фундаментов.

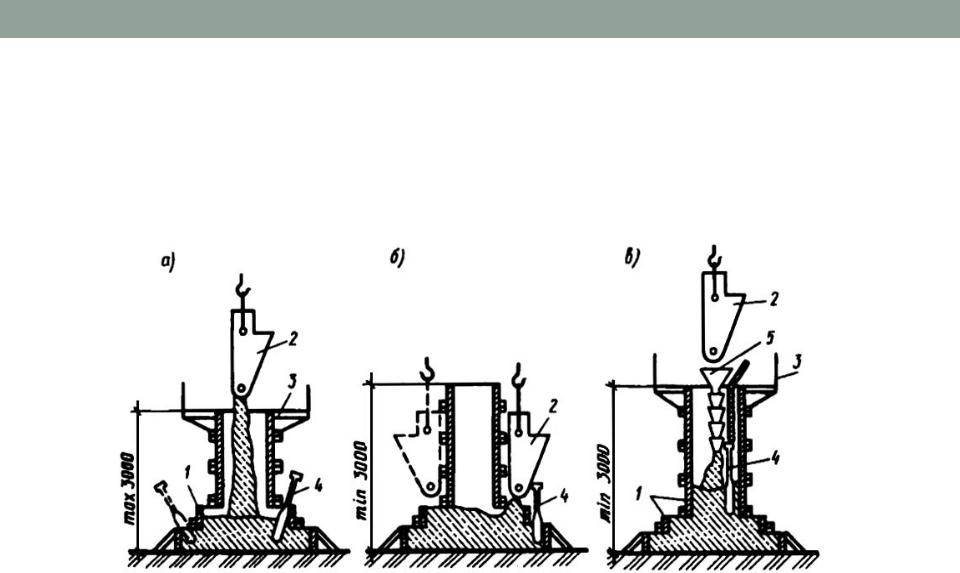

Схема укладки бетонной смеси в ступенчатые фундаменты
Бетонирование фундаментов.
Бетонирование колонн.
•При бетонировании колонн место примыкания колонны к фундаменту перед укладкой бетонной смеси очищают от строительного мусора, после чего в опалубку укладывают слой мелкозернистого бетона толщиной 10…20 см. Этот буферный слой исключает образование раковин и неплотностей у основания колонны.
•В колонны высотой до 5 м сечением до 0,8 м, не имеющие перекрещивающихся хомутов, бетонную смесь укладывают сразу на всю высоту до низа примыкающих прогонов, балок. Смесь осторожно загружают сверху и уплотняют внутренними вибраторами.
