65.От чего зависит сила давления струи жидкости на твердые поверхности.
Струя жидкости, вытекающая через отверстие или насадок и встречающая на своем пути твердую преграду, воздействует на нее с силой называемой силой давления струи.

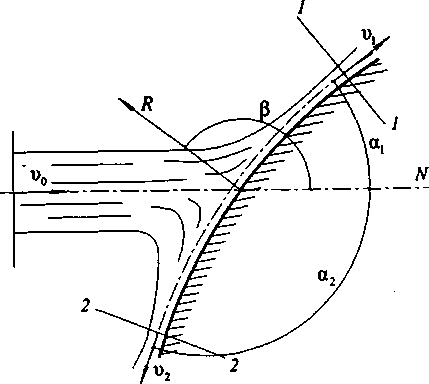

Рассмотрим динамическое воздействие жидкой струи на произвольную твердую поверхность, находящуюся на расстоянии, меньше длины сплошной
части струи от насадка. Будем предполагать, что струя плоская и достаточно большой ширины; жидкость принимаем невязкой и несжимаемой; считаем, что на участке растекания струи между сечениями 1-1 и 2-2 давление любой точке есть величина постоянная и на участке между начальным, сечением 0-0 и сечениями 1-1 и 2-2 отсутствуют гидравлические противления.
Силу давления струи на твердую поверхность определим с помощью уравнения изменения количества движения применительно к отсеку жидкости, ограниченному сечениями 0-0, 1-1 и 2-2, в проекции на ось N-N:
R - сила реакции стенки, равная по величине силе Р, но имеющая противоположное направление.
Уравнение можно переписать следующим образом:
Уравнение изменения количества движения упрощается при воздействии струи, набегающей на твердую преграду, симметричную относительно оси N—N. В этом случае:
Тогда уравнение существенно упрощается:
Из этого соотношения следует, что с изменением угла α меняется сила давления струи. Напомним, что эта сила равна по величине реакции преграды, но противоположно направлена (F = -R). При увеличении угла а от 0 до 90° сила давления струи возрастает, достигая своего наибольшего значения при α = 90°. В этом случае формула упрощается:
где m – коэффициент, определяемый влиянием неучтенных факторов, m=0,92-0,96.
Динамическое давление в зоне удара резко меняется от своего максимального значения Fm=ρυ0²/2 в точке пересечения оси N-N с твердой поверхностью нуля на расстоянии, равном 2-3 м диаметрам струи. Растекание потока практически всегда оказывается несимметричным и в области растекания струи следует учитывать влияние вязкости и сил поверхностного натяжения.
Это соотношение показывает, что сила давления струи жидкости на вертикальную плоскую стенку равна произведению удвоенного скоростного напора на площадь сечения струи и ее удельный вес.
66.Факторы, определяющие сопротивление тел, находящихся в потоке.
67.От чего зависит сопротивление трения при обтекании плоской пластины.
При обтекании плоской пластины сопротивление трения определяется касательными напряжениями, действующими вдоль твердой поверхности, обтекаемой потоком жидкости или газа. Эти напряжения могут быть определены из системы уравнений Прандтля. Толщина ламинарного пограничного слоя в соответствии с решением системы уравнений Прандтля получена Блазиусом:
Касательные напряжения по Блазиусу при обтекании пластины:
68.Влияние режима движения жидкости в пограничном слое на величину коэффициента сопротивления трения.
В ведем понятие местного коэффициента сопротивления трения, удобное при определении силы трения в случае обтекания плоской пластины вязким потоком:
Сила, отнесенная к единице ширины обтекаемой пластины длиной l:
где СF – средний по длине l коэффициент сопротивления трения.
К оэффициент СF определяется для ламинарного пограничного слоя непосредственно из уравнения для τ0 (по Блазиусу):
При двухстороннем обтекании плоской пластины конечной длины l сила трения и средний по длине коэффициент сопротивления трения удваивается, тогда
Гидравлические сопротивления в турбулентном пограничном слое в значительной степени зависят от шероховатости поверхности пластины. При определении сопротивлений выделяют следующие режимы поверхностей: гидравлически гладкие, гидравлически шероховатые и переходные между ними. В первом случае гидравлические сопротивления обусловлены только вязкими напряжениями, влияние шероховатостей пренебрежимо мало и по формуле Кармана:
Для режима гидравлически шероховатых поверхностей влиянием вязкости пренебрегают и по формуле Шлихтинга:
l – длина пластины;
кэ – абсолютная эквивалентная шероховатость поверхностей пластин.
Альтшулем было получено обобщенное уравнение, которое может быть использовано для расчета по всей области турбулентного течения вдоль пластины:
