58.Особенности гидравлического расчета истечения жидкости через большие отверстия.
Если при истечении жидкости через малое отверстие можно было принимать, что напор Н в пределах отверстия постоянен, то в случае больших отверстий напор в пределах их сечений изменяется от Н1 в верхней части отверстия до Н2 в нижней. Для определения расхода жидкости через большое отверстие с учетом переменного напора по глубине разбивают площадь поперечного сечения отверстия на полоски высотой dН. Каждую из полосок рассматривают как малое отверстие с постоянным напором Н и расходом
где b - ширина большого отверстия прямоугольного сечения; μ0 - коэффициент расхода малого отверстия; Н - напор для малого отверстия.
Принимая μ0 = const, получают расход жидкости, проходящей через большое отверстие:
где Н1 и Н2 - пределы интегрирования.
Опуская ряд преобразований, окончательная формула расхода жидкости при истечении через большое отверстие примет такой вид:
где Нс - превышение горизонта воды в сосуде над центром тяжести большого отверстия; μ0 - коэффициент расхода большого отверстия
(при турбулентном режиме μ0 = 0,76...0,61). Большие значения μ0 относятся к отверстиям с плавными боковыми и донными подходами к ним.
59.Чем отличается насадок от трубопровода.
Насадками называют короткие трубы, имеющие различные формы живого сечения и постоянные или меняющиеся размеры основного канала по длине. Длину насадков обычно принимают равной трем-пяти характерным размерам живого сечения. Насадки применяют для измерения расхода жидкости, организации направленного слива, создания струй фонтанных, пожарных, гидромониторных и др. Воздействием струй воды приводят во вращение колеса ковшовых гидротурбин, струями высокого давления разрушают твердые горные породы, режут металлы и т.д.
Поток жидкости, поступающий в насадок, в большинстве случаев отрывается от стенки насадка у входа, сужается, расширяется и вновь касается стенки у выхода. Область отрыва заполнена завихренной массой жидкости. В этой области создается пониженное давление, что увеличивает действующий напор, и поэтому коэффициент расхода насадков выше, чем отверстий. Скорость истечения из насадка меньше, чем из отверстия.
60.Причины изменения расхода и скорости при истечении жидкости через насадки по сравнению с истечением через отверстие.
Насадок с хорошо закругленными краями (мерное сопло) - наиболее распространенная форма насадка, применяемого для определения расхода жидкости. Фланец насадка заподлицо с днищем устанавливают в мерную емкость. Это мерное устройство называют данаидой. Радиус закругления в насадках принимают равным R = (3...4)d; протяженность цилиндрической части составляет l = 0,25d. Такое очертание насадка обеспечивает выход струи без сжатия, т.е. ε = 1. Следовательно, коэффициент расхода насадка μн=φε= 0,97...0,98. Коэффициент расхода калиброванного насадка, изготавливаемого из металла, не подвергающегося коррозии, вполне стабилен.
Расход жидкости при помощи данаиды определяют по формуле:

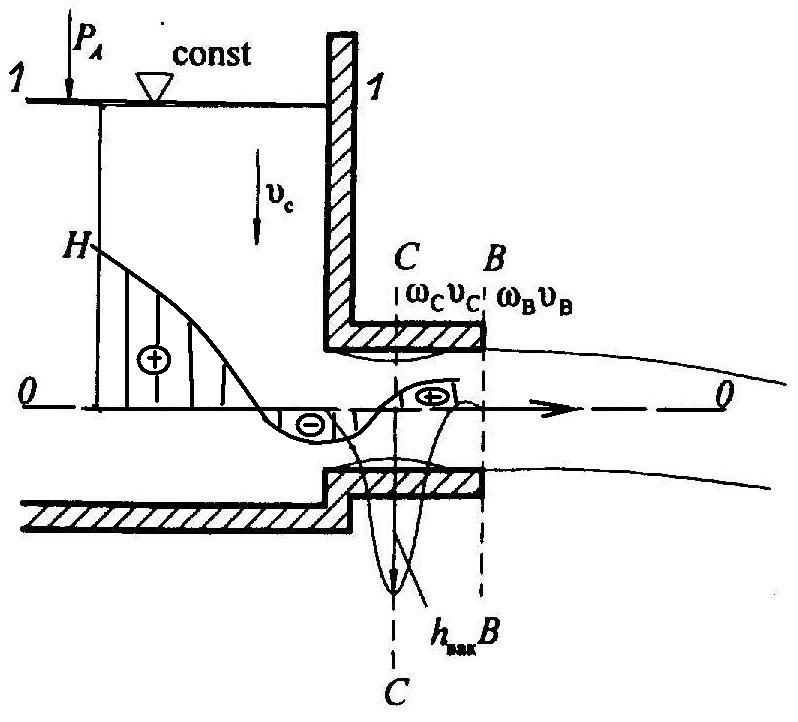

Рассмотрим
внешний цилиндрический насадок - насадок
Вентури.
Напишем уравнение Бернулли для сечений
1-1 (уровень свободной поверхности) и В-В
(область
выхода потока из насадка). Плоскость
сравнения О-О
проходит
по оси н
асадка.
Принимая α1=αв=1, имеем:
или:
где
-
полный напор или полная удельная энергия
в сечении 1-1.
υв – средняя скорость в выходном сечении насадка В-В.
Σζ - суммарный коэффициент сопротивления, учитывающий все потери напора, которые возникают при движении жидкости через насадок:
- потерю напора от сечения 1-1 до сжатого сечения С-С, учитываемую
коэффициентом сопротивления при внезапном сужении потока ζс;
- потерю напора при внезапном расширении потока между сечением
С-С и той областью, где насадок будет работать полным сечением ζР;
- потерю напора по длине насадка между сечениями С-С и В-В ζР:
Скорость потока при выходе из насадка:
Расход ж., проходящей через цилиндрический насадок:
Так как в области выхода потока насадок работает полным сечением, то коэффициент сжатия ε = 1 . Поэтому коэффициент расхода жидкости через насадок равен коэффициенту скорости: μн =φ . Увеличение длины патрубка приводит к возрастанию ζд и, соответственно, к уменьшению коэффициента расхода насадка. Поэтому для цилиндрических насадков обычно принимают длину l = (3...4)d при которой насадок еще работает полным сечением с образованием вакуума, причем величиной ζд пренебрегают. В случае меньшей длины насадка струя не успевает расширяться до полного ее сечения и истечение будет происходить как из отверстия в тонкой стенке.
Для внешнего цилиндрического насадка величина вакуума в сечении С-С:
При вакууме более 8,0 м вод. ст. начинается засасывание воздуха в насадок через выходное сечение, происходит срыв вакуума, насадок начинает работать или как простое отверстие, или как насадок с пониженной пропускной способностью (при частичном отрыве струи от стенки). Поэтому напор, при котором насадок работает, не должен превышать предельного значения, определяемого следующим соотношением:
Увеличение пропускной способности насадка в сравнении с отверстием происходит за счет образования вакуума в сжатом сечении. Расход жидкости, проходящей через насадок:
