2.10.6.3. Расчет фундамента под наружную колонну
Nполн.= 341,60 кН.
Определение размеров подошвы фундамента:
Сечение колонны (м). Усилия колонны у заделки в фундаменте: Nполн.= 341,60 кН.
Ввиду относительно малых значений эксцентриситета фундамента колонны рассчитываем как центрально нагруженный.
Площадь подошвы фундамента: (м2)
кН/м3 –усредненная нагрузка от веса 1 м3 фундамента и грунта на его уступах.
Размер стороны квадратной подошвы:
м принимаем м.
Определяем напряжение в грунте от фундамента:
σф =(341600+18000+19400)/0,81=467,90кПа
По формуле (7), находим расчетное сопротивление грунта:
(7)
где =1,4 и =1,2 |
- |
коэффициенты, условий работы, принимаемые по табл. 3[1]; |
k |
- |
k = 1,1 в зависимости от метода их определения |
|
- |
коэффициенты, принимаемые по табл. 4[1]; соответственно 2,11;9,44;10,80; |
|
- |
коэффициент, при b 10 м - =1, |
b=0,6 |
- |
ширина подошвы фундамента, м; |
|
- |
осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3); |
|
- |
то же, залегающих выше подошвы; |
|
- |
расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); |
d1 |
- |
глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле |
=600,20 кПа

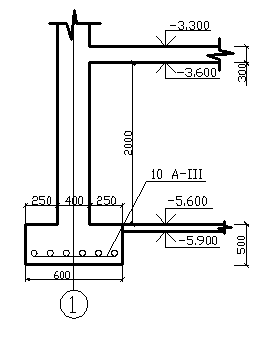

σф=467,90кПа ≤ R7=600,20кПа принятые размеры фундамента удовлетворяют условию. Принимаем монолитный фундамент, размерами 0,6*0,6м.
Согласно п. 2.41 [1], среднее давление под подошвой фундамента р не должно превышать расчетное сопротивления грунта основания R7, данное условие выполняется, прочность обеспечена.
Расчет фундамента под внутреннюю колонну на продавливание.
В качестве материала берем бетон марки В20:
МПа – расчетное сопротивление бетона осевому сжатию для предельных состояний I группы,
МПа – расчетное сопротивление бетона осевому растяжению для предельных состояний I группы,
МПа – расчетное сопротивление бетона сжатию осевому для осевому для предельных состояний II группы,
МПа – начальный модуль упругости бетона,
Расчет на продавливание выполняется из условия:
F≤φb*Rbt*um*h0
Где F= р*A=467,9*0.16=74,86 кН– расчетная продавливающая сила.
А= 0,65 м2- площадь заштрихованной поверхности.
um=0,5*(b1+b2)=0,5*(0,66+0,3)=0,48 – среднее арифметическое между периметрами верхнего и нижнего оснований пирамиды продавливания, в пределах h0. φb=1, для тяжелого бетона.
F=74,86 кН≤φb*Rbt*um*h0=1*0,9*106*0,48*0,5=216,0кН
Прочность на продавливание обеспечивается.
Расчет трещиностойкости фундамента под внутреннюю колонну
М1=0,125*р*(а- hколонны)2*а=0,125*467,9*(0,9-0,3)2*1,2=25,27кНм,
Для этого найдем упругопластичный момент сопротивления по растянутой зоне:
Wpl=[0.292+0.75(γ1+2μλ)]bh2=[0,292+0,75(0+2*4*10-4*8,69)]*0,9*0,52=0,07м3, где γ1=0, для квадратного сечения, λ=Еs/Eb=20*104/23*103=8,69
Момент трещинообразования: Мcrc= Rbt,ser* Wpl=1,15*106*0,07=0,0769МНм
М1=25,27 кНм< Мcrc=76,9 кНм – условие выполняется.
Расчет осадок фундамента под внутреннюю колонну
Определим осадку методом послойного суммирования. Для этого построим эпюры – природного давления, дополнительного давления, вспомогательную эпюру (0,2σzg).
На поверхности земли: σzg=0; 0,2σzg=0;
На уровне подошвы фундамента: σzg=dф*γ1=3,2*19=0,061МПа, 0,2σzg=0,012
Найдем дополнительное давление по подошве фундамента:
σ0=σІІ- σz0=0,46790-0,061=0,4069 МПа
S=
hi≤0.4b=0.4·0,9=0.36 м – толщина одного слоя, принимаем z=0,4
S= (0,356)+ (0,233+0,124+0,070)+ (0,047+0,034)=0,9 см осадка не превышает допустимую в 8 см
Слой |
Наименование грунта |
z, м |
ξ= |
α |
σzр= ασ0, МПа |
1 |
Песок средней крупности Е= 40МПа |
0 0,4
|
0 0,9
|
1,000 0,752 |
0,4069 0,3060
|
2 |
Суглинок Е=27 МПа |
0,8 1,2 1,6
|
1,8 2,7 3,6
|
0,393 0,215 0,131
|
0,1597 0,0875 0,0533
|
3 |
Галечниковый грунт Е=40МПа |
2,0 2,4 2,8 3,2
|
4,2 5,1 6,0 6,9
|
0,0995 0,070 0,051 0,041
|
0,0405 0,0283 0,0208 0,0167
|
Основное условие расчета по второй группе предельных состояний выполняется.
