2.10.5.2. Сбор нагрузок на фундамент под наружную колонну
Рассчитаем постоянную нагрузку, действующую на колонну:
Nпост. =(qпокр.γn+qперекр. γnn)*Aгр+b*h*Hэт*n* γn* γf*ρ=
(5,435*0,95+3,73*0,95+3,275*0,95)*18,0+(0,4*0,4*5+0,4*0,4*3,2)*0,95*1,1*25=247,342 кН
Определяем временную нагрузку, действующую на колонну. Для этого найдем коэффициент сочетания: ψn=0.4+(ψA-0,4)/√2=0,4+(0,82-0,4)/√2=0,94
Nвр.= Nвр. * γn* γf* Aгр* n* ψn=2*0.95*1.2*18.0*2*0,94=77,16 кН
Nснег.=s* γn* Aгр=1*0,95*18=17,1 кН
Полная нагрузка на колонну будет равна:
Nполн.= Nпост.+ Nвр.+ Nснег=247,342+77,16+17,1=341,60 кН
2.10.6. Расчет фундамента на естественном основании
2.10.6.1. Определение глубины заложения фундаментов
Расчетная нагрузка на фундамент под внутреннюю колонну = 594,06 кН
Расчетная нагрузка на фундамент под наружную колонну = 341,60 кН
Глубину заложения фундамента определяем исходя из условий:
конструктивные особенности здания – так как здание с подвалом, то минимальная глубина заложения должна быть 0,5м. от уровня подвала. Принимаем высоту подвала 2м., тогда глубина заложения составит 4,3м. от уровня пола первого этажа.
грунтовые условия - согласно геологическому разрезу основаниями могут служить грунты: песок средней крупности – на отметке 262,49м, галечниковый грунт с песчаным заполнителем – на отметке 261,89м.
климатические условия площадки – нормативная глубина промерзания для Минусинского района составляет dfn= 2,9м. По табл.1 [1] определим значение коэффициента влияния теплового режима здания kh=0,4 (при температуре в помещении 200С).
Глубина сезонного промерзания по формуле 3 [1]: df= dfn* kh=2,9*0,4=1,16м. По табл. 38[3] df+2=1,16+2=3,16< dw=7,20м. Тогда глубина заложения фундаментов должна быть не менее 0,5 dfn.
Примем глубину заложения фундаментов dф= 3,2м.
2.10.5.2. Расчет фундамента под внутреннюю колонну
Nполн.= 594,06кН.
Определение размеров подошвы фундамента:
Сечение колонны (м). Усилия колонны у заделки в фундаменте: Nполн.= 594,06 кН.
Ввиду относительно малых значений эксцентриситета фундамента колонны рассчитываем как центрально нагруженный.
Площадь подошвы фундамента: (м2)
кН/м3 –усредненная нагрузка от веса 1 м3 фундамента и грунта на его уступах.
Размер стороны квадратной подошвы:
м принимаем м.
Определяем напряжение в грунте от фундамента:
σф =(594060+18000)/1,44=425,042кПа.

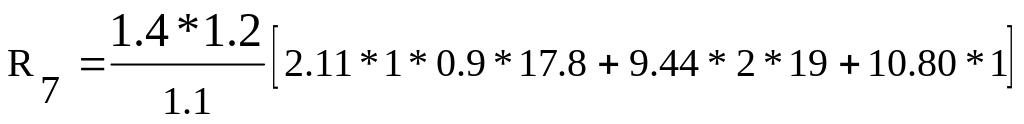

По формуле (7), находим расчетное сопротивление грунта:
(7)
где =1,4 и =1,2 |
- |
коэффициенты, условий работы, принимаемые по табл. 3[1]; |
k |
- |
k = 1,1 в зависимости от метода их определения |
|
- |
коэффициенты, принимаемые по табл. 4[1]; соответственно 2,11;9,44;10,80; |
|
- |
коэффициент, при b 10 м - =1, |
b=0,9 |
- |
ширина подошвы фундамента, м; |
|
- |
осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента (при наличии подземных вод определяется с учетом взвешивающего действия воды), кН/м3 (тс/м3); |
|
- |
то же, залегающих выше подошвы; |
|
- |
расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа (тс/м2); |
d1 |
- |
глубина заложения фундаментов бесподвальных сооружений от уровня планировки или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала, определяемая по формуле |
=600,20 кПа

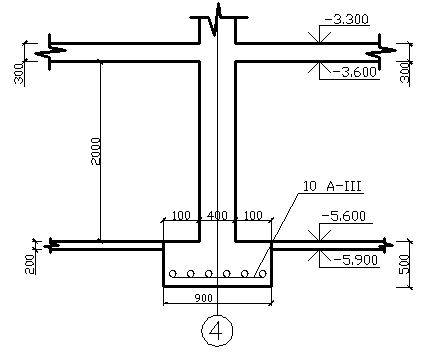

σф=425,042кПа ≤ R7=600,20кПа принятые размеры фундамента удовлетворяют условию. Принимаем монолитный фундамент, размерами 0,9*0,9 м.
Согласно п. 2.41 [1], среднее давление под подошвой фундамента р не должно превышать расчетное сопротивления грунта основания R7, данное условие выполняется, прочность обеспечена.
Расчет фундамента под внутреннюю колонну на продавливание.
В качестве материала берем бетон марки В20:
МПа – расчетное сопротивление бетона осевому сжатию для предельных состояний I группы,

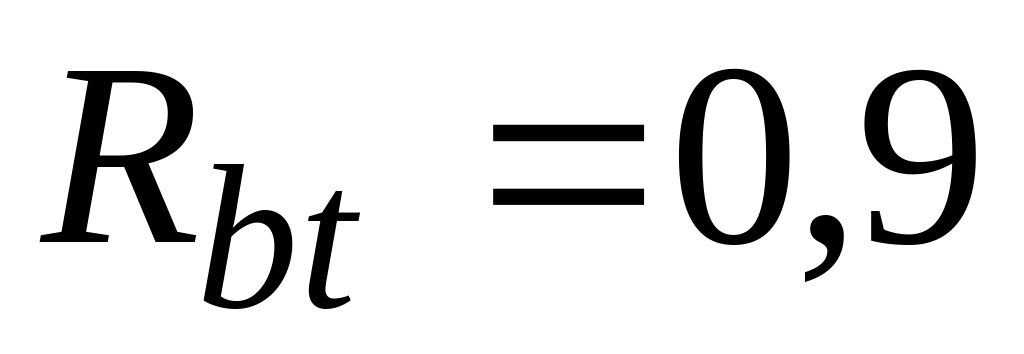

МПа – расчетное сопротивление бетона осевому растяжению для предельных состояний I группы,
МПа – расчетное сопротивление бетона сжатию осевому для осевому для предельных состояний II группы,
МПа – начальный модуль упругости бетона,
Расчет на продавливание выполняется из условия:
F≤φb*Rbt*um*h0
Где F= р*A=425,042*0.55=233,773 кН– расчетная продавливающая сила.
А= 0,65 м2- площадь заштрихованной поверхности.
um=0,5*(b1+b2)=0,5*(0,8+0,3)=0,6 – среднее арифметическое между периметрами верхнего и нижнего оснований пирамиды продавливания, в пределах h0. φb=1, для тяжелого бетона.
F=233,773кН≤φb*Rbt*um*h0=1*0,9*106*0,6*0,5=270 кН
Прочность на продавливание обеспечивается.
Расчет трещиностойкости фундамента под внутреннюю колонну
М1=0,125*р*(а- hколонны)2*а=0,125*425,042*(1,2-0,3)2*1,2=51,64кНм,
Для этого найдем упругопластичный момент сопротивления по растянутой зоне:
Wpl=[0.292+0.75(γ1+2μλ)]bh2=[0,292+0,75(0+2*8*10-4*8,69)]*1,2*0,52=0,09м3, где γ1=0, для квадратного сечения, λ=Еs/Eb=20*104/23*103=8,69
Момент трещинообразования: Мcrc= Rbt,ser* Wpl=1,15*106*0,09=0,150МНм
М1=51,64 кНм< Мcrc=150 кНм – условие выполняется.
Расчет осадок фундамента под внутреннюю колонну
Определим осадку методом послойного суммирования. Для этого построим эпюры – природного давления, дополнительного давления, вспомогательную эпюру (0,2σzg).
На поверхности земли: σzg=0; 0,2σzg=0;
На уровне подошвы фундамента: σzg=dф*γ1=3,2*19=0,061МПа, 0,2σzg=0,012
Найдем дополнительное давление по подошве фундамента:
σ0=σІІ- σz0=0,425042-0,061=0,3640 МПа
S=
hi≤0.4b=0.4·1,2=0.48 м – толщина одного слоя, принимаем z=0,4
S= (0,335)+ (0,256+0,164+0,100)+ (0,067+0,048+0,034)=1,01 см осадка не превышает допустимую в 8 см
Слой |
Наименование грунта |
z, м |
ξ= |
α |
σzр= ασ0, МПа |
1 |
Песок средней крупности Е= 40МПа |
0 0,4
|
0 0,7
|
1,000 0,840 |
0,3640 0,3058
|
2 |
Суглинок Е=27 МПа |
0,8 1,2 1,6
|
1,3 2,0 2,7
|
0,5668 0,336 0,215
|
0,2063 0,1223 0,0783
|
3 |
Галечниковый грунт Е=40МПа |
2,0 2,4 2,8 3,2 3,6 4,0
|
3,3 4,0 4,7 5,3 6,0 6,7
|
0,153 0,108 0,0805 0,0648 0,051 0,041
|
0,0557 0,0393 0,0293 0,0236 0,0186 0,0149
|
Основное условие расчета по второй группе предельных состояний выполняется.
