Проблема качества графической подготовки студентов в техническом вуз
..pdfных картинок, студенты перестали понимать…, как можно рисовать (курсивом даны слова, употребляемые студентами) две и три точки или прямые, а подразумевать при этом одну, и делать какие-то выводы о ее свойствах; как можно рисовать прямую k1, а подразумевать какую-то прямую k, которой даже нет на рисунке. Они честно учат и выучивают «свойства проецирования» и некоторые теоремы, но не могут взять в толк, какое отношение все это имеет к точкам и палочкам, которые зачем-то надо называть «проекциями». При всяком удобном случае они воспроизводят с образца вместо самостоятельного решения и вообще по возможности избегают умственной обработки информации. Например, вместо того, чтобы что-то перечертить, переписать или запомнить, используют фотокамеры мобильных телефонов.
В ходе бесед с отстающими студентами, в ходе наблюдения за тем, как студенты объясняют друг другу решение задач, в ходе проверки чертежей становится очевидным, что многие первокурсники:
1. Не тренируют абстрактно-логическое мышление и испытывают сложности с пониманием абстрактной информации, в частности:
– не могут мыслить отвлеченно, не понимают формальных (не подкрепленных наглядностью) методов моделирования;
– не умеют делать выводы и обобщать.
2. Нетренируютпамятьииспытываютсложностисзапоминанием.
Все это показывает, что формы самостоятельной проверки, характерные для традиционной формы преподавания инженерно-графи- ческих дисциплин, недостаточны, по крайней мере на начальных этапах освоения дисциплины.
3. Задачи системы верификации инженерно-графических задач
Становится очевидной необходимость обеспечить верифицируемость методовдисциплинывусловияхнизкогоуровняподготовкистудентов.
Хочется отметить отдельно важность опыта применения формальных моделей.
Наглядность, долгое время служившая основой геометрического метода (можно вспомнить знаменитое «смотри» Ганеша в качестве доказательства), в конце концов уступила свое место формальному взгляду: геометрия, как математическая наука, не связана с образами (точками, прямыми), в которых мы привыкли ее воплощать, но лишь «исходит из некоторых терминов… и из некоторых основных предложений, из которых она разматывается… путем последовательного замещения тер-
181
минов, совершенно независимо от того содержания, которое в эти термины вкладывается» [18]. Система образов является не более чем интерпретацией геометрии. Поэтому для успешного понимания современной геометрии студентам необходимо прививать умение решать задачи абстрактно-логическим выводом, а не наглядным контролем.
Начертательная геометрия – первая дисциплина, в которой студентам приходится управлять некоторым объектом (фигурами трехмерного пространства), используя в качестве интерфейса управления связи вторичных объектов (проекций) с объектом управления, когда каждый вторичный объект отражает лишь отдельные параметры объекта управления. В дальнейшем такая задача возникает перед ними всякий раз, когда речь идет о многопараметрических системах и процессах (например, в атомной, тепло- и электроэнергетике).
Недостатки, являющиеся результатом снижения качества школьного образования, становятся причиной того, что студенты при изучении курса начертательной геометрии испытывают сложности в проверке собственных решений. Фактически они оказываются неспособны осуществлять этапы доказательства и исследования. Повысить уровень овладения материалом в условиях слабой подготовленности можно лишь методом многочисленных проб и ошибок, доведения до автоматизма простейших приемовиприобретения положительногоопытасамостоятельногорешения.
В частности, хорошие результаты показывает такой порядок обучения: студент знакомится с алгоритмом, закрепляет его применение решением типовых задач, после чего становится способен осмыслить содержание алгоритма, значение отдельных действий и т.д. К сожалению, это повышает нагрузку на преподавателя, вынужденного проверять все решения. Как отмечалось выше, эту функцию должна взять на себя компьютерная система. Выделим три группы задач верификации
спримерами инженерно-графических заданий:
1)верификация упражнений (проверка элементарных навыков): построение двух- и трехкартинного чертежа точки, прямой; построение проекций прямых и плоскостей частного положения, построение проекций точек в методах преобразования чертежа, применение правила прямоугольного треугольника и т.д.;
2) |
верификация задач (проверка |
умения применять алгоритмы |
и находить результат): многошаговые |
метрические, позиционные и |
|
комплексные задачи; |
|
|
3) |
верификация оформления решений. |
182
4. Компьютерные технологии верификации
Рассмотрим примеры компьютерных технологий, обеспечивающих верифицируемость при изучении некоторых дисциплин:
1.Верифицируемость в программировании. Изучая программиро-
вание, студенты пишут программы на каком-либо языке. Проверка программ выполняется на двух уровнях: на уровне синтаксиса (форма) и на уровне исполнения (содержание). Использование компиляторов обеспечивает верификацию на уровне синтаксиса (3-я группа): программа не будет передана на исполнение, если текст содержит какие-либо ошибки.
Хотя проверка (тестирование и автотестирование) кода является серьезной проблемой области разработки программного обеспечения [19], на этапе изучения основ программирования возможность запустить программу достаточна для самопроверки. Если результаты работы программы неудовлетворительны, вносятся исправления и следует новый запуск. Программу можно изменять и проверять до окончательного решения задачи (2-я группа). В настоящее время этот простой и достаточно эффективный метод дополняют технологии автоматического обучения, когда перед обучаемым ставят частные задачи – исправить фрагмент кода, вставить несколько строк и т.п. под контролем компьютерной системы (1-я группа), пример такой системы – в работе [20].
2.Верифицируемость в высшей математике. Многие задачи,
скоторыми встречается студент при изучении курса высшей математики, также верифицируемы. Компьютерные системы типа MathCAD позволяют проверить любые вычисления (решение уравнений и систем, построение графиков, расчет определителей и матричные операции и др.), некоторые задачи преобразования выражений (упрощение, раскрытие скобок, дифференцирование, интегрирование). Еще больше возможностей предоставляют профессиональные пакеты символьной математики (Mapple, Mathematica). Наконец, в Интернете имеется
множество онлайн-калькуляторов для проверки частных задач (приме-
ры см. на сайтах: http://ru.onlinemschool.com/math/assistance; http://planetcalc.ru/search/?tag=178 и др.).
5.Верифицируемость
винженерно-графических дисциплинах
Верифицируемость в инженерно-графических дисциплинах в настоящее время обеспечивается применением CAD-систем.
183
Во-первых, это задачи, связанные с моделированием трехмерных фигур (1 и 2-я группы): построение сечений, проекций линий пересечения, создание деталей и сборок. Выше было показано, какие трудности испытывает современный студент при проекционном моделировании. Трехмерные CAD-системы дают возможность их обойти: для проверки становится не нужным анализировать проекционные свойства фигур, достаточно рассмотреть моделируемый предмет со всех сторон. Вероятно, в этом одна из причин привлекательности трехмерных CADсистем для студентов, которая была воспринята многими преподавателями как преимущество 3D-технологий перед традиционными методами начертательной геометрии. Отметим, что, несмотря на все достоинства CAD-систем, такой подход почти полностью упускает приобретение опыта работы с формальными моделями, о важности которого упоминалось выше.
Во-вторых, верифицируемость многих задач начертательной геометрии обеспечивается высокой точностью построений в CAD-редак- торах (1 и 2-я группы). Так, в сборнике задач [21] в конце решения предлагается произвести измерение на чертеже и сравнить с ответом. При ручном исполнении современный студент рискует никогда не добиться правильного ответа, но при использовании графического редактора такой способ самопроверки становится возможным.
В-третьих, некоторые возможности предоставляют системы нормоконтроля [22] (3-я группа).
Тем не менее многие вопросы верификации инженерно-графичес- ких задач остаются не решенными.
Вторая и третья группы задач верификации связаны с разработкой специальных геометрических редакторов и применением CAD-систем и требуют отдельного обстоятельного рассмотрения. Отметим только сходство проверки решений и оформления инженерно-графических задач с упомянутой выше проверкой программ: систему проверки можно представить себе как транслятор языка графического моделирования (проекционного чертежа), выполняющий синтаксическую проверку (проверку оформления) и предоставляющий результат моделирования в форме, пригодной для самопроверки (например, в виде трехмерной модели). Такого рода трансляция является частью задачи автоматического чтения чертежа. В настоящее время данные системы позволяют работать не только с точками и прямыми, но и с многогранниками и телами вращения [23, 24].
184
Первая группа задач верификации может быть решена при помощи геометро-графических тренажеров [25, 26]. Автором был разработан ряд интерактивных тренажеров для отработки элементарных приемов проекционного моделирования (рис. 1).
Рис. 1. Примеры геометро-графических тренажеров для самопроверки
Тренажеры были опробованы на группе отстающих студентов в следующем режиме: студент получал карту заданий (вариант А или Б через одного), например, на построение проекций точек на поверхности вращения (рис. 2), выполнял построения, затем допускался к компьютеру и выполнял самопроверку, затем проверку выполнял преподаватель.
Результаты приведены в табл. 1: при первом использовании студенты нашли в среднем (при расчете исключались минимальные значения и значения от 100 % и выше) 63,4 % ошибок. Разброс значений объясняется индивидуальными показателями усвоения той или иной темы и, в некоторой степени, сложностью интерфейса тренажеров.
Велико число однотипных ошибок, например, в заданиях на построение двухкартинного чертежа точек студенты применяли индексы 1–2 в системе плоскостей П2–П3, что автоматически аннулировало правильность расположения проекций. Причем в ходе самопроверки студенты, ориентируясь на расположение проекций, оценивали свое решение как правильное.
185

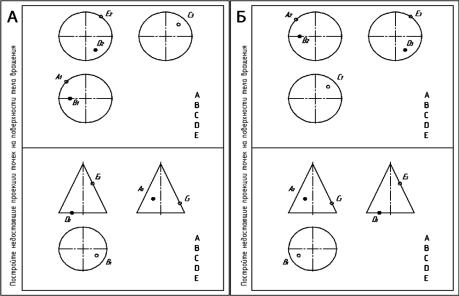

Рис. 2. Пример карты с заданием (варианты А и Б)
Использование тренажеров в режиме самопроверки показало следующее:
–при особенно низком уровне понимания они неэффективны: студенты произвольным образом интерпретируют то, что видят; не разделяют видимые и невидимые проекции точек, индексы проекций, не замечают параллелей на поверхностях вращения, сравнивают лишь примерное расположение;
–они интересны студентам и мотивируют их к исследованию моделей; так, некоторые студенты, потратив по собственной инициативе 15–25 минут на работу с тренажером, попросили дополнительное задание (давался другой вариант – Б или А соответственно), результаты приведены в табл. 2;
–работа с несколькими тренажерами подряд приводит к путанице; так, проверяя задачи на построение двухкартинных чертежей сначала
втренажере с системой плоскостей П1–П2, а затем – П2–П3, при повторном решении студенты допустили больше ошибок при построении проекций в системе П2–П3 – располагали проекции одну под другой (столбцы 3 и 4, табл. 2);
–были обнаружены недостатки интерфейсов тренажеров, в частности, невозможность мгновенно поменять видимость проекции точки на поверхности (перемена знака соответствующей координаты)
186
вызывала ошибки интерпретации результата сверки (случаи, когда студенты нашли больше ошибок, чем допустили, – столбцы Б.1 и Б.3 табл. 1).
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 1 |
|||||||
|
Результаты применения тренажеров в режиме самопроверки |
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
А. Построение проекций точки, прямой |
|
|
|
|
|
|
|
|
|
Среднее |
|||||||||||||||||||
|
Студент |
|
1 |
|
2 |
3 |
|
|
4 |
5 |
|
6 |
|
|
7 |
|
8 |
|
9 |
|
|
10 |
|
– |
|
|
|
|
|||||
|
Ошибок |
|
3,5 |
|
7 |
3 |
|
|
4,5 |
3 |
|
6 |
|
|
4 |
|
9 |
|
6 |
|
|
6 |
|
– |
|
|
|
|
|||||
|
допущеноE0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ошибок |
|
3 |
|
7 |
3 |
|
|
2 |
2 |
|
2,5 |
|
3 |
|
7 |
|
1 |
|
|
4 |
|
– |
|
|
|
|
||||||
|
найденоE1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
E1/E0·100 % |
85,7 % |
100 % |
100 % |
44 % |
66,7 %41,7 % |
75 % |
77,8 %16,7 %66,7 % |
|
– |
65,4 % |
|
|||||||||||||||||||||
|
|
Б. Построение проекций точек на поверхности тела вращения |
|
|
|
|
|
|
|||||||||||||||||||||||||
|
Студент |
|
1 |
|
2 |
3 |
|
|
4 |
5 |
|
6 |
|
|
7 |
|
8 |
|
9 |
|
|
10 |
|
11 |
|
|
|
|
|||||
|
E0 |
|
9 |
|
8 |
5,5 |
|
|
7,5 |
6 |
|
8,5 |
|
7,5 |
|
7,5 |
|
6,5 |
|
|
5,5 |
|
7 |
|
|
|
|
||||||
|
E1 |
|
10 |
|
7 |
5 |
|
|
7,5 |
4 |
|
5 |
|
|
6 |
|
7 |
|
2,5 |
|
|
2 |
|
4,5 |
|
|
|
|
|||||
|
E1/E0·100 % |
111,1 %87,5 %110 %100 %66,7 %58,8 % |
80 % |
93,3 %38,5 %36,4 %64,3 % |
69,9 % |
|
|||||||||||||||||||||||||||
|
|
|
|
|
В. Построение проекций точек фигуры сечения |
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||
|
Студент |
|
1 |
|
2 |
3 |
|
|
4 |
5 |
|
6 |
|
|
7 |
|
8 |
|
– |
|
|
– |
|
– |
|
|
|
|
|||||
|
E0 |
|
2,5 |
|
9 |
3 |
|
|
2 |
2 |
|
5 |
|
|
7 |
|
4 |
|
– |
|
|
– |
|
– |
|
|
|
|
|||||
|
E1 |
|
2 |
|
9 |
3 |
|
|
0 |
1 |
|
2 |
|
|
7 |
|
2 |
|
– |
|
|
– |
|
– |
|
|
|
|
|||||
|
E1/E0·100 % |
|
80 % |
|
100 %100 % |
|
|
0 |
50 % |
40 % |
100 % |
50 % |
|
– |
|
|
– |
|
– |
|
55 % |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 2 |
|||||||
|
Результаты повторной проверки после работы с тренажером |
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
Задачи |
Построениепроекций |
|
Построениепроекций |
|
Построениепроекций |
|||||||||||||||||||||||||||
|
|
точекнаповерхности |
|
||||||||||||||||||||||||||||||
|
|
|
|
точки, прямой |
|
|
|
|
телавращения |
|
|
точекфигурысечения |
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
Студент |
1 |
|
2 |
|
3 |
|
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
|
|||||
|
Ошибокдо |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
работыстре- |
4 |
|
9 |
|
4,5 |
|
|
3 |
|
6 |
|
7,5 |
|
8 |
|
7 |
|
6,5 |
|
7 |
|
5 |
|
2,5 |
|
9 |
|
|||||
|
нажером(A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ошибоксразу |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
послеработыс |
2 |
|
6 |
|
5,5 |
|
|
5 |
|
6 |
|
5,5 |
|
5,5 |
|
3,5 |
|
6,5 |
|
4 |
|
2 |
|
0,5 |
|
5,5 |
|
|||||
|
тренажером(B) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Разница |
–20 % |
–30 % |
+10 % |
+20 % |
0 |
–20% |
–25 % |
–35 % |
|
0 |
–30 % |
–30 % |
–20 % |
–35 % |
||||||||||||||||||
|
(B – A)/10·100 % |
|
Некоторые вопросы еще требуют решения: так, не найдена пока приемлемая форма представления заданий с плоскостями общего положения и многогранниками (различные варианты исходных данных приводят к усложнению интерфейса), хотя такая проверка легко автоматизируется средствами системы проверки решений (2-я группа задач верификации) [27].
187
В целом эффект использования тренажеров можно оценивать как положительный. Незначительная модификация делает их пригодными для автоматического контроля при выполнении заданий типа: разместить проекции точки, заданной координатами или положением относительно другой точки, расположить проекции прямой или плоскости заданного частного положения, поместить точку на заданный контур поверхности, выбрать положение секущей плоскости и др.
Выводы
Показано, что основу самостоятельной проверки решений инже- нерно-графических задач составляет понимание свойств проекций и умение логическим выводом проверять выполнение условий задачи; проверку обеспечивает этап доказательства в решении задачи. Выявлено, что современные студенты испытывают трудности при выполнении самостоятельной проверки традиционным способом, требуются новые формы организации проверки, а основные компьютерные технологии преподавания инженерно-графических дисциплин не обеспечивают контроль знаний выше уровня «знакомство». Выделены группы задач верификации. Показано, что компьютерные технологии способны обеспечивать верифицируемость методов и алгоритмов в преподавании ряда дисциплин, но многие вопросы верификации в инженерно-графическом образовании остаются не решенными. Показано применение геометрографических тренажеров в задачах верификации элементарных приемов проекционного моделирования.
