ОЦЕНКА ЭФФЕКТИВНОСТИ ЗАЩИТЫ ОТ ВОЗДЕЙСТВИЯ СВЕРХВЫСОКОЧАСТОТНОГО (СВЧ) ИЗЛУЧЕНИЯ

Методические указания к лабораторной работе

Казань

КГТУ

2010

Составители: доц. Ф.Г.Назмутдинова проф. И.В. Чепегин доц. М.А.Чижова

Оценка эффективности защиты от воздействия сверхвысокочастотного (СВЧ) излучения: методические указания / Ф.Г. Назмутдинова, И.В. Чепегин, М.А.Чижова; Федер. агентство по образованию, Казан. гос. технол. ун-т. – Казань : КГТУ, 2010. – 21 с.

Рассмотрены основные характеристики электро- магнитных излучений, воздействие их на организм человека, способы защиты.

Приведены нормативные документы и справочные данные, даны методические указания к выполнению лабораторной работы.

Предназначены для студентов всех специальностей, изучающих дисциплину « Безопасность жизнедеятельности».

Подготовлены на кафедре промышленной безопасности.

Печатаются по решению методической комиссии по циклу общепрофессиональных дисциплин.

Рецензенты: доц. каф. ТПП КГТУ В.Я. Пономарев доц. каф. физики КГТУ Р.С. Сальманов

2

бы не использовались источники ЭМИ. Это и металлургия, и химическая промышленность, и деревообработка, и легкая, и пищевая промышленность, электротранспорт, все системы производства, передачи и распределения электроэнергии , (линии электропередач, электростанции, кабельные сети).

Широко используются источники ЭМИ в медицине в научных исследованиях, в геодезии, радиоспектроскопии, в бытовой технике.

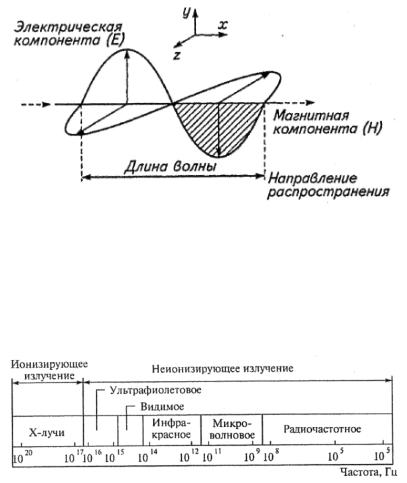

2.Основные параметры ЭМИ

Косновным параметрам ЭМИ относятся:

-длина волны – λ (Мм, км, м, Ом, мм, мкм,нм);

- частота - f (Гц);

-скорость распространения - с (м/с);

-напряженность электрического поля - Е (В/м);

- напряженность магнитного поля - Н (А/м) - плотность потока энергии - S (Вт/м2).

Длина волны и скорость распространения связаны соотношением:

где Е и М – соответственно относительные электрическая и магнитная проницаемость среды.

Область распространения электромагнитных волн подразделяется на три зоны: ближнюю (зону индукции), промежуточную (зону интерференции) и дальнюю (волновую зону).

Зона индукции простирается на расстояние, равное

сферы, центром которой является источник.

5

В этой зоне электромагнитное поле еще не сформировано, и на человека действуют независимо друг от друга напряженности электрического (Е) и магнитного (Н) полей.

Зона интерференции имеет радиус, определяемый по формуле

В этой зоне на человека одновременно воздействуют напряженность электрического, магнитного полей, а также плотность потока энергии.

Волновая зона, имеющая радиус R ³ 2pλ , характеризуется наличием сформированного электромагнитного поля, распространяющегося в виде бегущей волны. В этой зоне интенсивность поля оценивается величиной плотности потока энергии (ППЭ), т.е. количеством энергии, падающей на единицу поверхности. Плотность потока энергии в волновой зоне связана с напряженностью электрического и магнитного полей соотношением Р = Е · Н. Единица измерения ППЭ – Вт/м2 .

3. Классификация ЭМВ

Электромагнитные поля (ЭМП) генерируются токами, изменяющимися во времени. Спектр электромагнитных (ЭМ) колебаний находится в широких пределах по длине волны λ: от 1000 км до 0,001 мкм и менее, а по частоте f от 3·102 до 3·1020 Гц, включая радиоволны, оптические и ионизирующие излучения. В настоящее время наиболее широкое применение в различных отраслях находит ЭМ энергия неионизирующей части спектра. Это касается, прежде всего, ЭМ полей радиочастот с номерами диапазонов 5-11.Международная классификация электромагнитных волн по частотам приведена в табл.1.

6

7

4. Воздействие ЭМИ на организм человека

Наиболее опасными для человека являются ЭМП высокой и сверхвысокой частот. Критерием оценки степени воздействия на человека ЭМП служит количество электромагнитной энергии, поглощаемой им при пребывании в электрическом поле. Величина поглощаемой человеком энергии зависит от квадрата силы тока, протекающего через его тело, времени пребывания в электрическом поле и проводимости тканей человека.

Биологический эффект электромагнитных излучений определяется:

-плотностью потока энергии;

-частотой излучения;

-продолжительностью облучения;

- режимом облучения (постоянный, прерывистый, импульсный);

-размером облучаемой поверхности;

-наличием других вредных и опасных факторов среды обитания;

-индивидуальными особенностями организма. Действие ЭМИ на человека определяется в основном

поглощенной организмом энергией. Поглощенная часть энергии ЭМП превращается в тепловую энергию. Эта часть излучения проходит через кожу и распространяется в организме в зависимости от электрических свойств тканей и характеристик ЭМП. Начиная с величины интенсивности облучения, равной 10 мВт/см2 (тепловой порог), организм не справляется с отводом образующейся теплоты, и температура тела повышается, что приносит вред здоровью. При интенсивности поля значительно меньшей теплового порога электромагнитные поля оказывают специфическое воздействие на ткани человека. Они изменяют ориентацию клеток или цепей молекул в соответствии с направлением силовых линий электрического поля, ослабляют

8

биохимическую активность белковых молекул, нарушают функции сердечно-сосудистой системы и обмена веществ. Однако эти изменения носят обратимый характер: достаточно прекратить облучение и болезненные явления исчезают.

Основным параметром биологического воздействия электромагнитного поля промышленной частоты является электрическая напряженность. Магнитная составляющая заметного влияния на организм не оказывает, так как в действующих установках напряженность магнитного поля промышленной частоты не превышает 25 А/м, а вредное биологическое воздействие проявляется при напряженностях

150-200 А/м.

Нетепловое воздействие характерно для ЭМП высоких частот, особенно СВЧ. Последствиями воздействия ЭМИ являются изменения крови (лейкоцитоз), развития катаракты (помутнение хрусталика глаза), изменения в сердечно- сосудистой системе , слабость, повышенная утомляемость, головные боли, головокружения, акроцианоз (посинение конечностей) вследствие нарушения кровообращения.

Кроме этого, ЭМИ действуют на иммунную систему, влияют на уровень онкологической заболеваемости.

5. Нормирование ЭМП

Нормативной базой в РФ являются ГОСТы, санитарные правила и нормы, а также допустимые уровни (ДУ) напряженности и энергетической нагрузки для некоторых источников ЭМП. Нормирование ЭМИ проводят в соответствии с основными нормативно-техническими документами и справочными данными [1-7].

Нормирование ЭМП производится с учетом источников их возникновения, при этом различают нормирование:

-геомагнитного поля;

-электростатических полей;

-постоянных магнитных полей;

9

-ЭМП промышленной частоты;

-ЭМП радиочастот;

-ЭМП, создаваемых ВДТ, ПЭВМ и системами сотовой

связи.

Воснову гигиенического нормирования ЭМИ радиочастотного диапазона положен принцип действующей дозы, учытывающей энергетическую нагрузку.

Втабл. 2 приведены значения предельно допустимой напряженности ЭМП по электрической и магнитной составляющим на рабочих местах и в местах возможного нахождения персонала, связанного профессионально с воздействием ЭМП. Указанные значения не должны превышаться в течение рабочего дня.

Таблица 2

Значения предельно-допустимой напряженности ЭМП радиочастот

В диапазоне частот свыше 30кГц в практике нормирования используется энергетический подход. Наряду с параметрами Е, Н, ППЭ (плотность потока энергии) нормируется энергетическая экспозиция за рабочий день (табл.3), величина которой определяется по формуле

ЭЭпду= ППЭ·Т(Вт/м)2 ч ,

где Т – время воздействия.
