Оценка показателей антропометрического соответствия одежды

МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению лабораторной работы

по дисциплине «Конструирование специальной одежды»

для бакалавров направления подготовки 29.03.05 Конструирование изделий легкой промышленности очной и очно-заочной форм обучения

Иваново 2018

1

1. Цели работы

Изучение методов контроля и оценки показателей антропометрического соответствия одежды в статике и динамике; определение влияния характера распределения основной конструктивной прибавки к CгIII по участкам, а также покроя рукава на степень удобства при выполнении человеком движений.

2.Содержание работы

1.Изучение номенклатуры единичных показателей, определяющих статическое соответствие (качество посадки) плечевой одежды.

2.Изучение показателей динамического соответствия одежды.

3.Анализ подобранных в соответствии с заданием конструкций моделей одежды с различным покроем рукава (втачной, реглан, цельнокроеный, комбинированный).

4.Оценка показателей антропометрического соответствия одежды с различным покроем рукавов в статике и динамике.

3.Вопросы для подготовки к работе

1.Понятия «комфортность» и «безопасность одежды». Классификация комфортности одежды.

2.Перечислить факторы, определяющие физиологическую и психологическую комфортность.

3.Перечислить показатели антропометрического соответствия одежды в статике.

4.Привести показатели динамического соответствия одежды и методы их оценки.

5.Понятие о динамической комфортности.

3

4. Теоретические основы работы

Антропометрическое соответствие эргономической системы «человек – одежда» рассматривают применительно к двум ее возможным состояниям: статическому и динамическому.

Статическое состояние является исходным для определения рациональных размеров и формы опорных участков конструкции одежды (участков статического контакта) при ее проектировании и позволяет оценивать статическое соответствие (качество посадки) спроектированных образцов одежды и готовой продукции при ее серийном изготовлении.

Динамическое соответствие изменяется как в пространстве, так и во времени и позволяет оптимизировать размеры неопорных участков одежды (участков динамического контакта), находя оптимальные значения прибавок.

Показатели статического соответствия. При определении статического соответствия одежды выбирают показатели, которые помогут установить её соответствие размерам и форме тела человека (соразмерность и баланс).

В табл.1 приведены двенадцать единичных показателей для плечевых распашных изделий и коэффициенты их весомости, назначенные в порядке убывания значимости /1/.

Таблица 1 Единичные показатели, определяющие статическое соответствие

плечевой одежды

4

Девять из двенадцати указанных в табл.1 показателей могут быть измерены количественно с использованием различных контактных и бесконтактных метрологических средств: пружинных зажимов (для определения глубины складок) и линеек (для измерения отклонений низа изделия и воротника). Для инструментальной оценки показателей, определяющих положение борта, рукава и боковых швов, предложены бесконтактные методы, основанные на использовании оптических приборов или специальных экранов.

Показатели статического соответствия одежды, имеющие наибольшие по величине коэффициенты весомости и оказывающие существенное влияние на оценку качества посадки одежды, выделены в группу ведущих показателей. К ним относят: отвесность положения краев бортов полочек, отсутствие наклонных свободных складок на спинке от пройм или боковых швов, отвесность положения рукава.

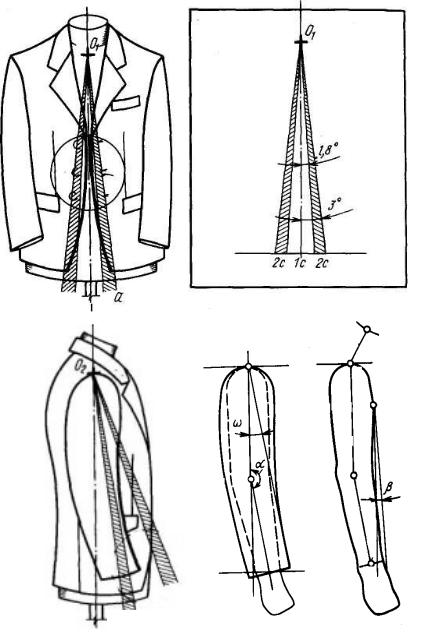

Для измерения и оценки двух первых показателей может быть использован метод диаскопического проектирования линий номинального положения и допускаемых отклонений на поверхность бортов полочек или рукава оцениваемого образца изделия (рис.1).

5

Для фигур типового телосложения с отвесным положением плеча руки (β=90±3°)угол) угол α (рис. 1) между плечом и предплечьем равен в среднем для мужчин 169-170°)угол, для женщин – 164-165°)угол. С учётом этого начальное значение угла ω, характеризующего хорошее качество посадки рукава в готовом изделии на фигурах типового телосложения, составляет для мужской одежды 13-14°)угол, для женской – 14-15°)угол.

Числовые значения допускаемых отклонений для ведущих и других измеримых конструктивных показателей качества посадки одежды определяются с использованием метода зрительной экспертной оценки интервалов «эстетического безразличия».

Допускаемые отклонения устанавливаются дифференцированно в зависимости от вида и назначения изделия.

Поскольку некоторые единичные показатели не могут быть определены количественно, а измеримые показатели имеют разную размерность, для комплексной оценки качества посадки одежды пользуются относительными показателями (оценками). Для их определения наиболее удобно использовать безразмерные балльные шкалы. Если образец изделия имеет идеальное качество посадки, каждый единичный показатель получает максимальную оценку балльной шкалы, например 5 баллов. Балльная оценка единичных показателей производится экспертным методом.

Показатели динамического соответствия. Динамическое соответствие одежды всех видов определяется совокупностью единичных эргономических показателей, обусловленных как биологическими свойствами и характером трудовой деятельности человека, так и степенью совершенства конструкции одежды.

Оптимальное число единичных эргономических показателей динамического соответствия определяют исходя из основной целевой функции системы «человек – одежда» в динамике. Она характеризуется возможностью выполнения потребителем заданных бытовых и производственных движений с

7

максимальным размахом при наименьшем давлении одежды на поверхность тела, минимальных деформациях материалов в ее деталях и ограниченном перемещении отдельных участков изделия относительно поверхности тела человека. Динамическое соответствие одежды размерам тела человека подразделяется на внутреннее и внешнее.

Для оценки внутреннего динамического соответствия плотно прилегающих к телу корсетных и бельевых трикотажных изделий приемлем единичный показатель «уровень давления, оказываемого одеждой на тело человека». Для плечевых изделий свободного облегания используют показатель «уровень деформации материалов в деталях одежды при эксплуатации».

Для измерения давления одежды на тело человека приемлемы различные датчики давления, а для измерения деформаций материалов в одежде – проволочные датчики омического сопротивления.

Например, при эргономическом исследовании различных видов специальной одежды для измерения давления в ЦНИИШП использован тензометрический датчик, с помощью которого фиксировали давление одежды на любом участке тела человека как в статике, так и в динамике. Этот датчик представляет собой диск небольшой толщины, на внешнюю поверхность которого наклеены тензометры. Крепление датчика на теле человека осуществляют ремешком или лейкопластырем. Тензометры соединены полумостовой схемой с измерительной аппаратурой, которая и фиксирует давление.

О.К. Терпеновой, В.А. Красновым и П.П. Кокеткиным предложена другая конструкция датчика, снабжённого демпферной прокладкой для выполнения измерения независимо от показателей упругих свойств различных участков тела человека.

Для измерения давления компрессорных изделий на тело ожогового больного в РОСЗИТЛП разработан датчик, представляющий собой наполненный газом микробаллон с тонкими резиновыми стенками.

8

Для оценки внешнего динамического соответствия плечевых швейных изделий приняты два единичных показателя: «размах движений рук одетого человека» и «степень перемещения низа изделия при подъеме рук» (определяемая по величине перемещения точки, расположенной на пересечении линий низа и бокового шва в одежде).

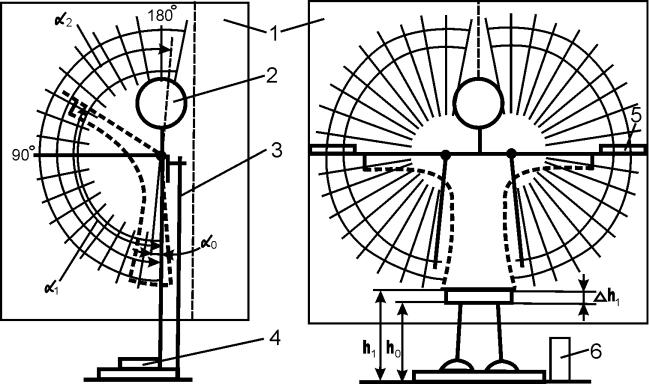

Для инструментального определения показателей разработан способ и установка (рис. 2), которая состоит из эргономического щита 1, фиксаторов положения частей тела (туловища 3, ног 4, рук 5) объекта исследования 2, а также фотоцифрового устройства 6 для регистрации перемещения низа изделия.

Экспериментально установлено, что наибольшее ограничение размаха движений происходит при одновременном подъеме вытянутых вперед рук (рис. 2,а), максимальное перемещение низа изделия – при подъеме рук через стороны вверх (рис. 2,б). Поэтому показатели внешнего динамического соответствия плечевых изделий рекомендуется определять при выполнении именно этих рабочих движений.

Расчёт числового значения показателя «размах движений рук одетого человека» Р производится по формуле

вдинамике, град;

α0 – угол отведения свободно опущенных рук обнаженным человеком в

статике, град; α2 – максимальный угол подъема рук обнаженным человеком в

динамике, град.

Величина максимального угла подъема рук одетым человеком в динамике (α1) определяется физиологическими свойствами человека и

9

конструкцией и измеряется в момент появления ощущения давления рукава на плечевую часть руки.

где ∆h1 – перемещение вверх низа изделия при подъеме рук до горизонтального уровня, см:

h1 – высота от пола до низа изделия с рукавом в динамике, см; h0 — высота от пола до низа изделия в статике, см;

∆h2 – перемещение вверх плечевой точки фигуры человека при подъеме рук до горизонтально уровня.
