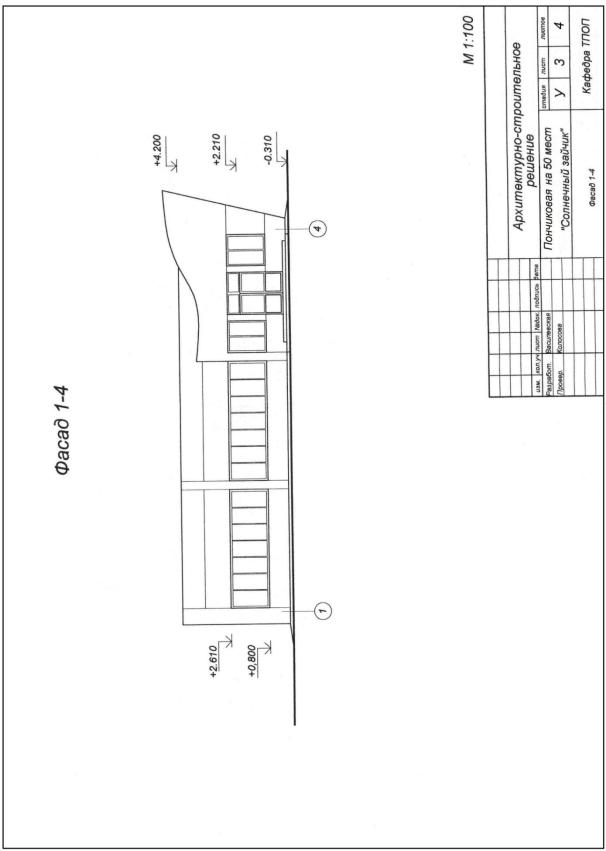

Продолжение приложения В

101

Продолжение приложения В

102

Приложение Г Основные буквенные обозначения [14]

q0tot – общий расход воды санитарно-техническим прибором

(арматурой), л/ч, принимаемый согласно п. 3.2;

q0h – расход горячей воды санитарно-техническим прибором

(арматурой), л/ч, принимаемый согласно п. 3.2;

q0c – расход холодной воды санитарно-техническим прибором

(арматурой), л/ч, принимаемый согласно п. 3.2;

q0s – расход стоков от санитарно-технического прибора, л/с,

принимаемый согласно обязательному приложению Д;

qtot – общий максимальный расчётный расход воды, л/с; qh – максимальный расчётный расход горячей воды, л/с; qc – максимальный расчётный расход холодной воды, л/с; qs – максимальный расчётный расход сточных вод, л/с;

q0,tothr – общий расход воды санитарно-техническим прибором, л/ч,

принимаемый согласно обязательному приложению Е;

q0,h hr – расход горячей воды санитарно-техническим прибором, л/ч,

принимаемый согласно обязательному приложению Е;

q0,c hr – расход холодной воды санитарно-техническим прибором, л/ч,

принимаемый согласно обязательному приложению Е;

qhrtot,u – общая норма расхода воды потребителем в час наибольшего водопотребления, л, принимаемая согласно приложению Е;

qhrh ,u – норма расхода горячей воды потребителем в час наибольшего водопотребления, л, принимаемая согласно приложению Е;

103

qhrc ,u – норма расхода холодной воды потребителем в час наибольшего потребления, л, принимаемая согласно приложению Е;

qhrtot – общий максимальный часовой расход воды, м3; qhrh – максимальный часовой расход горячей воды, м3; qhrc – максимальный часовой расход холодной воды, м3; qTtot – общий средний часовой расход воды, м3;

qTh – средний часовой расход горячей воды, м3; qTc – средний часовой расход холодной воды, м3;

qcir – расчётный циркуляционный расход горячей воды в системе,

л/с;

qh,cir – расчётный расход горячей воды с учётом циркуляционного,

л/с;

qutot – общая норма расхода воды потребителем в сутки (смену)

наибольшего водопотребления, л;

quh – норма расхода горячей воды потребителем в сутки (смену)

наибольшего водопотребления, л;

quc – норма расхода холодной воды потребителем в сутки (смену)

наибольшего водопотребления, л;

qutot,m – общая норма расхода в средние сутки, л;

quh,m – норма расхода горячей воды в средние сутки, л; quc,m – норма расхода холодной воды в средние сутки, л; qst,w – расчётный расход дождевых вод, л;

qsp – расход воды, подаваемой насосами, л;

qhrsp – часовой расход воды, подаваемой насосом, м3;

U – число водопотребителей;

104

N – число санитарно-технических приборов;

i (индекс) – порядковый номер водопотребителя или санитарно-

технического прибора;

i – удельные потери напора на трение при расчётном расходе,

определяемые по таблицам для гидравлического расчёта систем холодного водоснабжения, для систем горячего водоснабжения с учётом зарастания;

P – вероятность действия санитарно-технических приборов;

Phr – вероятность использования санитарно-технических приборов

(возможность подачи прибором нормированного часового расхода воды)

в течение расчётного часа в зданиях или сооружениях с одинаковыми водопотребителями;

T – расчётное время потребления воды (сутки, смена), ч;

Hp – напор, развиваемый насосной установкой, м;

Hgeom – геометрическая высота подачи воды от оси насоса до требуемого санитарно-технического прибора, м;

H – потери напора на расчётном участке трубопровода, м;

H ,tot – сумма потерь напора на расчётном участке трубопровода, м;

Hf – свободный напор у санитарно-технического прибора, м,

принимаемый согласно обязательному приложению Д;

Hg – наименьший гарантированный напор в наружной водопроводной сети, м;

Hep – избыточный напор, который следует погасить диафрагмой, м;

Qhrh – тепловой поток на нужды горячего водоснабжения в течение часа максимального водопотребления, кВт;

105

QTh – тепловой поток на нужды горячего водоснабжения в течение среднего часа водопотребления, кВт;

Qht – теплопотери на расчётном участке, кВт;

v – скорость движения жидкости в трубопроводе, м/с;

Hd – наполнение трубопровода;

– длина расчётного участка трубопровода, м;

k – коэффициент, учитывающий потери напора в местных сопротивлениях;

tc – температура холодной воды в сети водопровода, °С; при отсутствии данных её следует принимать равной 5 °С;

106

Приложение Д

Расход воды и стоков санитарными приборами

Таблица Д.1 — Расход воды и стоков санитарными приборами

2.Ванна со смесителем диаметром, мм:

107

Приложение Е

Нормы расхода воды потребителями

Таблица Е.1 — Нормы расхода воды потребителями

108

Приложение Ж

Основные технические характеристики нагревательных приборов

Таблица Ж.1 — Основные технические характеристики нагревательных приборов

109

Приложение И

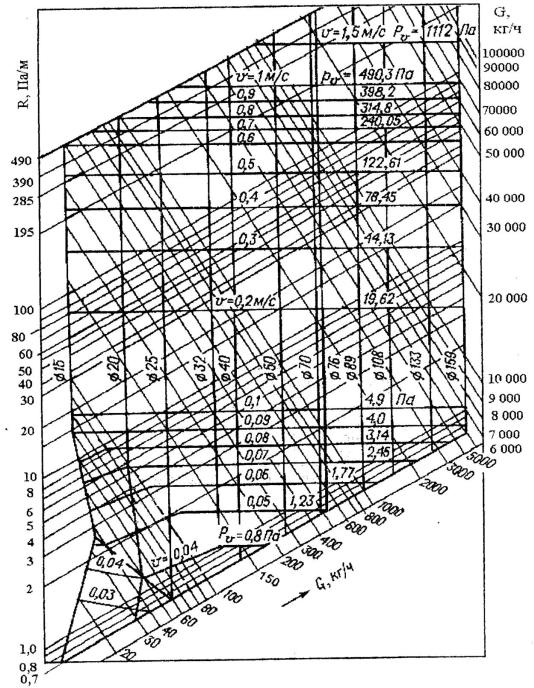

Номограмма для гидравлического расчёта систем отопления
