У графі Fix ambiguties up to задається максимальна довжина базової лінії для якої програма повинна буде шукати дозвіл неоднозначності. За замовчуванням системне значення дорівнює 80 км. Понад цього значення будуть обчислюватися плаваючі рішення.

У графі Min. duration for flat solution (static) задається мінімальний час спостережень для якого програма допускає плаваюче рішення (для статичних спостережень). Для коротких інтервалів спостережень плаваюче рішення може бути не досить точним. Встановлену за умовчанням 300 сек. змушує програму перемикатися на «тільки кодове» рішення в разі коли неоднозначності не можуть бути дозволені для інтервалів спостережень коротше 300 сек.

У графі Sampling rate користувач може задати скільки записаних даних використовувати в обробці.

Наприклад в полі при спостереженні супутників інтервал запису інформації складав 1 сек. В процесі пост-обробки даних в камеральному опрацюванні в середовищі LGO користувач може побажати використовувати кожне друге або третє (і т.д.) спостереження. Можливо моделювання інтервалів записи для обробки: 0.5, 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30 і 60 сек. При установці опції use all будуть використовуватися всі записані спостереження.

Уграфі Tropospheric model залиште за умовчанням Hopfield , але простежте щоб не було встановлено No troposphere (немає тропосфери), оскільки це погіршить результати обробки.

Уграфі Ionospheric model залиште за умовчанням Automatic, але неповинно бути No model. Якщо установки в розглянутому вікні порушите в процесі експериментів клацніть кнопку

Defaults і відновите параметри за замовчуванням.

Закладка Extended Output.

Установки в цьому вікні ніяким чином не впливають на результати обробки базових ліній. Фраза має переклад "розширений висновок", це означає, що до стандартної інформації про результати опрацювання можна обчислити і вивести для огляду і збереження додаткову інформацію.

До такої інформації відносяться значення геометричних факторів DOP, азимути напрямку і кути піднесення для кожного супутника. А також середні квадратичні похибки положення точки або довжини базової лінії в розширеному варіанті.

Така інформація може бути корисна для ретельного аналізу результатів польових спостережень, у випадках коли результати обробки за своєю якістю вас не влаштовують, і якщо ви маєте інформацію про наявність і розташування перешкод на пунктах спостережень. За результатами аналізу можна буде визначити несприятливі періоди спостережень або "погані" супутники і використовуючи можливості розглянуті вище (можливості по видаленню інтервалів спостереження одного супутника або інтервалу спостережень від всіх супутників) виключити з обробки неякісну інформацію і тим самим підвищити якість кінцевих результатів обробки.

Розглянемо кожну опцію окремо.

DOP values, Azimuth / Elevation - якщо ця опція вибрана галочкою програма буде обчислювати значення DOP для кожного спостереження, а також азимут напряму і кут піднесення для кожного супутника в кожному спостереженні. Значення вказаних величин потім можна буде подивитися у вікні загального огляду Results. Порядок перегляду такої інформації буде описаний нижче, при розгляді загального огляду Results.

Storage rate for DOPs / Athimuth / Elevation - в цій графі задається інтервал часу спостережень для обчислення значень DOP, азимута і кута піднесення для супутників. Можна задати норматив 0.1, 0.2, 0.5, 1, 2, і т.д. секунд, незалежно від того які нормативи були задані для обробки в закладці Strategy. При виборі (за замовчуванням) 20% of date rate будуть обчислюватися значення для кожного п'ятого спостереження.

Residuals - якщо ця опція вибрана галочкою програма буде обчислювати середні квадратичні похибки для кожної епохи, кожного супутника і кожного типу спостережень (кодового або фазового, L1, L2, L3 або L4).

У закладці Extended Output при звичайній обробці залиште все установки за

замовчуванням.

Після завершення налаштувань запускається процес опрацювання.

У контексному меню (розглянутому раніше) вибрати опцію Process або на верхній панелі інструментів активізувати кнопку Process (кнопка з "шестернею").

Піде процес обчислення, що супроводжується активним вікном, в якому відображаються поточні опрацьовувані базові лінії, спосіб обробки, і прогресуючий лінійний графік.

По завершенню процесу обробки програма автоматично переключиться в вікно загального огляду Results-результати (якщо іншого не задано в головному меню: Tools / Options /

Default Parameters).

У загальному розумінні на цьому процес обробки завершено .

Це означає, що базові лінії обчислені, межі координати пунктів в WGS-84 з похибкою у взаємному положенні рівної похибки з якої обчислено базові лінії.

Аналіз результатів опрацювання базових ліній. Збереження результатів опрацювання

Після завершенню процесу опрацювання програма автоматично переключиться в вікно загального огляду Results.

Одразу ж збережіть їх для подальшого використання, для чого викличте контексне меню, натиснувши правою кнопкою в правій частині вікна огляду і запустіть першу зверху опцію Store . Перед збереженням всі базові лінії в правому полі вікна повинні бути обрані (виділені синім кольором). Якщо базові лінії не вибрані, в контексному меню оберіть опцію Select і в ній подопцію All (все). У процесі збереження результатів обробки може з'явитися попередження (наприклад про перевищення при обробці деяких обмежень), натисніть ОК для продовження збереження.

Перш ніж приступити до аналізу результатів опрацювання, рекомендовано розгорнути вікно огляду View / Edit . У вікні можна побачити, що всі пункти з'єднані лініями зі стрілками - це виміряні і опрацьовані базові лінії. Стрілки на лініях вказують яка точка (пункт) при обробці даної лінії була прийнята як Reference і яка як Rover.

Повернемося в вікно пустує Results.

Робоче вікно розділене на два поля (частини) - ліве і праве. У лівій частині розташована директорія Results . Після завершення обробки базових ліній дана директорія буде показана автоматично. Якщо відкрити папку Results зліва у вікні в ній з'являться вкладені папки з міткою у вигляді антени, одна або більше, в залежності від того скільки разів запускалася процедура обробки базових ліній в даному проекті і скільки разів результати обробки зберігалися.

Якщо відкрити папку зі значком антени, з'явиться дерево огляду з папок - Baselines

(базові лінії), Points (точки), Parameters (параметри), Report (звіт) . Виділивши будь-яку з них в правій частині вікна з'являться відомості про неї. Для перегляду інформація про результати останнього обчислення базових ліній, вибрати вибрати папку Baselines.Обсяг і вид інформації будуть відповідати останнім налаштувань даного поля. Налаштування виконується наступним чином. Клацнувши правою кнопкою миші в верхньому рядку з заголовками правого поля, з'явиться меню. У меню вибрати опцію Columns (колонки), з'явиться перелік колонок. Проставляючи або видаляючи «галочки» в маленьніх графах, активуються ті чи інші колонки. Можна сформувати черговість розташування колонок - вибрати в списку потрібну колонку, потім використовуючи команди, розташовані зліва, переміщати колонки в списку вгору (Move Up) або вниз (Move Down).

Рекомендується сформувати список такого змісту і черговості розташування колонок:

1.Reference ID - ідентифікатор початку базової лінії, або вірніше, точки прийнятої в якості опорної при обчисленні базової лінії;

2.Rover ID - ідентифікатор точки прийнятої в якості переміщається (змінює своє положення) при обчисленні базової лінії;

3.Duration - тривалість інтервалу часу, на протязі якого прийнята від супутників інформація, використана для обчислення цієї фундаментальної лінії (упрщенно можна сказати "тривалість сеансу вимірювань"). Тривалість сеансу повинна відповідати вимогам технічного приписи на проведення робіт на об'єкті. Якщо тривалість сеансу менш ніж потрібно, даний факт відображається в пояснювальній записці за результатами обробки.

4.Type- тип "вимірювання" базової лінії: статика (Static), кінематика (Kinematic). Тип вимірювання при створенні геодезичних сеті будь-якого рівня, аж до знімальної основи, повинен бути статика (Static ).

5.Ambiguity Ststus - дозвіл неоднозначності при обчисленні базових ліній: неоднозначність дозволена (yes), і не дозволена (none). Для всіх ліній повинна бути дозволена (yes). Якщо однозначність не дозволена лінію слід бракувати. Спробувати обробити її окремо, змінивши кут відсічення або "почистивши" вимірювання.

6.Solution Type - тип рішення при обчислення базової лінії: фазовий (Phase), кодовий (Code). Повинен бути ти рішення фазовий (Phase), якщо немає, то лінія бракується. Спробувати обробити її окремо, змінивши кут відсічення або "почистивши" вимірювання.

7.Frecuency - частоти, вимірювання на яких були приємний в обробку (зрозуміло, що для одночастотних приймачів буде тільки одна частота L1). Для двох частотних приймачів, типу Leica 1200, базові лінії довжиною більше 5 км. повинні бути вирішені на частотах L1 + L2, лінії довжиною менше 5км можуть бути вирішені тільки на частоті L1.

Примітка: останнім часом з'явилися приймачі вимірюють, в тому числі, на частоті L5, однак LGO версій 1-7 частоту L5 не сприймають.

21

8.GNSS Type - тип супутникової навігаційної системи, інформація від супутників якої використана при обробці базових ліній. У технічному приписі на виробництво обробки супутникових вимірювань повинно бути вказано які системи використовувати. Якщо при установці параметрів обчислення базових ліній були вказані обидві системи, то всі базові лінії обчислюються з використанням їх, але при обробці окремих корткіх базових ліній програма може ігнорувати одну з систем. Цей критерій не характеризує якість результатів вимірювання і обробки, і береться до уваги коли інші характеристики не задовольняють вимогам . В такому випадку можна повторити обробку, відключивши будь-яку систему.

9. Slope Distence - похила довжина базової лінії.

10.PDOP (min) - так званий геометричний фактор, що характеризує схему розташування супутників на небесній сфері в моент прийому сигналів від них. Зрозуміло, що від схеми розташування супутників буде залежати якість зворотного зарубки, розв'язуваної за виміряним псевдо в кожну епоху вимірювань. Геометричний фактор характеризується

відповідним коефіцієнтом, який обчислюється програмою для кожної епохи. Бажано, щоб такий коефіцієнт не перевищував 7. Оскільки супутники рухаються, геометрія їх розташування постійно змінюється і для кожної епохи всередині сеансу вимірювань коефіцієнт буде мати різне значення, в тому числі можливо набагато більше 7. Приставка (min)в даній характеристиці позначає мінімальне значення геометричного фактора в сеансі вимірювань. Якщо мінімальне значення більш 7, до результатів вимірювань даної базової лінії слід ставитися недовірливо, і в разі наявності хоча б однієї поганий якісної характеристики (наприклад С.К.О.) вимірювання слід бракувати, оскільки повторна обробка або "чистка" інформації подожітельного результату дати не може.

11.PDOP (max) - відображає максимальний коефіцієнт геометричного фактора в перебігу сеансу вимірювання базової лінії. Якщо максимальний кеффіціента багато більше 7, слід уважно поставитися до інших якісних характеристик. Якщо вони на межі допуску або вище допуску то в результаті "чистки" вимірювань (відключивши окремі супутники або вирізавши окремі періоди вимірювань) можна отримати позитивний результат.

12.Posn.Qlty - характеристика точності положення пункту (точки) в плані. Повинна відповідати вимогам технічного приписи на виробництво робіт.

13.Hgt. Qlty - характеристика точності положення пункту (точки) по висоті. Повинна відповідати вимогам технічного приписи на виробництво робіт.

14.Posn + Hgt. Qlty - сумарна характеристика точності положення пункту (точки) в плані і по висоті. Повинна відповідати вимогам технічного приписи на всі види проектних робіт (якщо таке вимога було обумовлено).

15.Ref.Ant.Hgt - висота антени на референцній (опорної) точки. Дозволяє ще раз проконтролювати правильність вимірювання і запису висоти антени.

16.Rov.Ant. Hgt - висота антени на роверного ( "переміщається") точці. Дозволяє ще раз проконтролювати правильність вимірювання і запису висоти антени.

17.Stored Status - показує, складирована інформація чи ні, Yes складирована, No - немає.

Після аналізу результатів обробки базових ліній збережіть даний звіт - клацніть в правому полі правою кнопкою миші, в меню оберіть опцію Save as (зберегти як) і збережіть звіт.

Тепер виберіть в лівій частині вікна топ-вузол Points (точки ) і подивіться звіт в правому полі вікна. З усього обсягу інформації нас цікавить колонка Solution Type. У цій колонці для всіх пунктів (точок) має побут отримано фазовий рішення (Phase). Якщо для точки отримано рішення кодове (Code), а таке може бути перш за все для точки, яка автоматично була обрана першою як референсна (опорна), то слід повторити обробку базових ліній, не змінюючи параметрів обробки. Якщо і це не

22

допомагає, тоді слід повторно обробити всі базові лінії (можна і окрему групу) в ручному (Manual) режимі і в якості референсного пункту задати будь-який інший, але не той який отримав кодову рішення. Якщо це не допоможе, значить вимірювання на точці слід повторити. Справа в тому, що рішення (обчислення координат точок в WGS-84) кодові, як правило грубіше ніж фазові і при обчисленні параметрів трансформування координат з WGS-84 в будьяку іншу, в разі кодового рішення будуть загрублені.

Даний звіт можна не зберігати.

Вибравши в лівій папку Parameters можна переглянути в формі зведення всі параметри при яких виконувалася обробка базових ліній. Даний звіт годі й зберігати.

Вибравши в лівій частині вікна папку Report в правій частині з'явиться повний оотчет про обробку базоивх ліній. Це другий варіант збереження отчетавичісленія базових ліній.

Звернемося ще раз до контексной меню, що викликається клацанням правою кнопкою миші у вільному просторі правій частині вікна.

Повний перелік опцій в даному меню виглядає наступним чином:

-Store (збереження)

-Open report (відкрити звіт)

-Analyse (аналіз)

-Select (вибір)

-Save As (зберегти як)

-Print (друк)

-Find (пошук)

-Invert Selection (звернення вибірки)

-Selection Criteria (критерій вибірки)

-Default Selection Criteria (критерії вибірки за замовчуванням).

Окремі опції не активні, щоб активізувати їх треба вибрати хоча б одну базову лінію.

Використовуючи опцію Store можна зберегти всі або окремо базові лінії для подальшого використання.

Опція Open report дозволяє відкрити повний звіт за результатами обробки конкретної базової лінії в текстовому вигляді. Можна зберегти цю інформацію у вигляді файлу і потім вивести на друк. Формований даною опцією звіт містить цікаві відомості про погрішності інформації приймається від супутників і деяких інших проблемах виникали в процесі обробки. Якщо такі проблеми виникали, то в кінці звіту буде представлений розділ "Processing Errors and Warning». В даному розділі нерідко з'являються, наприклад, такого роду повідомлення:

No valid ephemeris for satelite coordinate R13 between 01/12/2014 13:17:15 and 01/12/2014 13:49:00.

Дане повідомлення говорить - немає надійної інформації про координати супутника ГЛОНАСС R13 в період з 13 годин 17 хв 17 сек і 13ч 49м 00 1 січня 2014 року.

Поряд з іншими відомостями (розглянемо нижче) такі повідомлення допоможуть виконати, якщо буде потрібно, "чистку" вимірювальної інформації, наприклад виключити з обробки якийсь супутник або виключити частину спостережень на супутнику (зробити вікно в вимірах).

Опція Analyse дозволяє ознайомитись з результатами польових вимірювань в графічному вигляді. Активізуйте цю опцію, з'явиться вікно, в правій частині якого можна викликати один з графіків - DOP, Elevation, Azimuth, проставляючи по черзі точки проти відповідної опції. За цими графіками можна виконати аналіз результатів польових вимірювань, визначити неякісні або ненадійні інтервали вимірювань або супутники і виключити їх з обробки.

23

Остаточний аналіз якості отриманих результатів після обробки базових ліній, проводиться за нев'язками замкнутих фігур (полігонів). Перемкнемося ще раз у вікно View / Edit . Клацніть правою кнопкою в поле вікна, з'явиться контексной меню, в якому після обробки стала доступною опція Show GPS Loop Misclosure (показ невязок GPSполігонов). Активізуйте цю опцію , з'явиться вікно містить у верхньому меню кнопки

General (загальне), Settings (установки), Report (звіт). Нижче , в лівій частині, графи для моделювання полігонів, а в правій частині графи для відображення невязок.

Спочатку зайдіть в закладку Settings (установки) і встановіть галочки в графах Absolute + relative, Ratio. Повернемося в General (загальне) і приступимо до моделювання цікавих для нас полігонів. Це можна зробити двома шляхами:

- вказати точки із запропонованого списку, по черзі, в графі Start (Next) Point.

Обов'язково в графі Loop points (точки полігону) першої і останньої повинна бути одна і та ж точка, інакше інформація про нев'язки не з'явиться;

- другий спосіб моделювання полігонів - мишкою на схемі мережі вказати черзі лінії включаються в полігон. При івиборе лінії може з'являтися вікно з характеристиками

обраної лінії, натискайте ОК. Після вказівки останньої лінії перевірте, щоб в сірнику точок в графі Loop points перший і останній була одна і та ж точка. Для видалення точок полігону лівою клавішею оберіть потрібну точку або все, потім клацніть правою кнопкою в цій же графі і вкажіть Delete (видалення).

Якщо полігон заданий геометрично правильно в лівих графах з'являться невязки полігону:

-в першій графі ( Misclosure) поміщена абсолютна нев'язка полігону;

-у другій графі ( Ppm) похибка в мм. на 1 км довжини полігону;

-в третій графі ( Ratio) відносна нев'язка полігону;

-у другому стовпці, в графах, вказані невязки полігону за складовими плановим і висотної.Ці характеристики важливі для оцінки якості вимірювань в мережі.

Після того як всі цікаві для вас полігони ви змоделювали, зайдіть в закладку Report (звіт). Тут буде предсталена перелік змодельованих полігонів з усіма характеристиками. Щоб зберегти звіт викличте контексной меню для даної закладки (клацанням правою кнопкою в поле закладки), оберіть опцію Save As (зберегти як) і збережіть звіт в файлі.

Якщо отримані нев'язки не задовольняють заданим вимогам по точночті, слід або скорегувати вимірювальну інформацію, змінити параметри обробки і запустити повторно обробку базових ліній. При цьому, якщо був використаний не ручний, а автоматичний режим обробки, слід зробити установку на повторне обчислення базових ліній (в контексной меню закладки GPS-Proc → Configure GPS-Processing Parametrs → Auto Processing → Recomputealready computed baselines (переобчислення вже обчислених базових ліній). якщо і це не прможет, то необхідно повторювати польові виміри. Але якщо якість мережі вас влаштовує переходите до ураніванію мережі.

Допустимі нев'язки полігонів повинні бути вказані в технічному приписі або обчислені в процесі обробки самостійно. Найпростіший (не строго) спосіб обчислення допустимої нев'язки полігону - по формулі Wдоп = 2m√n, де m - допустима С.К.О. вимірювання базової лінії, обумовлена в технічному приписі, n - число сторін в полігоні.

Опрацювання GNSS бази, або вектора між двома пунктами.

Режим автоматичного опрацювання, режим ручного опрацювання, перегляд результатів.

Опрацювання векторів, може виконуватись наступними способами:

-визначення окремих базисних ліній і їх об’єднання в мережі;

-обчислення односеансних спостережень, проведених на багатьох станціях;

-сумісна обробка даних декількох сеансів спостережень.

Розв'язок векторів виконується об'єднанням всієї одержаної у результаті вимірювань інформації (двочастотні, фазові, кодові та допплеровські спостереження).

При цьому необхідно врахувати тропосферну та іоносферну затримки поширення супутникового сигналу.

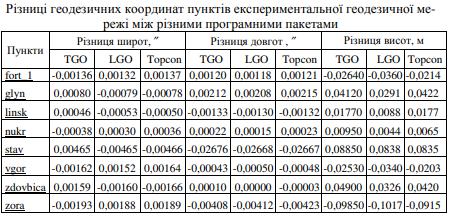

При розв'язку векторів програмним забезпеченням фірм виробників супутникової радіонавігаційної апаратури для врахування тропосферної та іоносферної затримок використовують стандартні моделі.

Для тропосфери приймається модель – Hopfield, для іоносфери – стандартна модель. При опрацюванні мереж першого класу спеціалізованими програмними пакетами (BERNESE і т.п.) тропосферна та іоносферна затримки враховуються за допомогою інформації, яка готується відповідними службами і розміщається у мережі Інтернет у виді спеціальних файлів за адресою ftp://igs.ensg.ign.fr/pub/igs/products.

Перед розв'язком векторів необхідно вказати наближену максимальну довжину вектора і апріорну середню квадратичну похибку визначення довжини вектора. Для мереж першого класу ця похибка рівна 5 мм., а для інших мереж рівна 10 мм.

Розв'язок неоднозначності на векторах до 20 км виконується стандартними методами. Для векторів більшої довжини використовуються спеціальні методи (наприклад, Fara). Якщо програмне забезпечення не вибирає автоматично оптимальний метод розв'язку неоднозначності за вказаною наближеною довжиною вектора, то необхідно у відповідному вікні програмного забезпечення вибрати спосіб розв'язку неоднозначності. Критерієм достовірного визначення компонент вектора є розв'язок фазової неоднозначності. У випадку нерозв'язання фазової неоднозначності, виконується детальне проведення аналізу кількості супутників, до яких проводились виміри та зміни величини GDOP. Якщо на початку, або у кінці інтервалу спостережень, кількість супутників

до яких проводились виміри була недостатньою, або параметр GDOP перевершував 6 одиниць, то допускається коректування обсерваційного файлу RINEX-формату шляхом вилучення початкових, або кінцевих епох, які не задовольняють умовам спостережень. Як що повторна обробка відкоректованого файлу не дозволяє розв'язати фазову неоднозначність, то виміри даного вектора підлягають повторним вимірам.

Опрацювання GNSS бази за допомогою програми LGO

Опрацювання (Processing) базових ліній

Поняття базова лінія має на увазі відрізок прямої в просторі, що з'єднує два виміри пункту. Базовою лінією є вектор, тобто відрізок прямої який має довжину і напрямок.

Опрацювати базову лінію в програмі опрацювання ГНСС-вимірювань означає обчислити відповідний їй вектор .

Обчислити вектор означає обчислити його довжину і напрямок.

Слід пам’ятати:

-базові лінії (їх довжини і напрями) не вимірюються супутниковими приймачами безпосередньо, а обчислюються програмою постобработки за інформацією яку отримали приймачі від супутників;

-в процесі збору інформації від супутників внутрішня програма приймача постійно обчислює розташування точки стояння в автономному режимі за кодовим сигналам, в системі координат WGS-84 навігаційні координати, похибка визначення яких в перший період прийому сигналів досягає десятків метрів і з плином часу зменшується.

Закладка GPS-Processing використовується для опрацювання ГНСС-вимірювань після того, як вся вимірювальна інформація введедна в проект, перевірена і відкоригована .

У лівій частині вікна наведені всі дані спостережень, імпортованих в проект. Вміст лівої частини є для перегляду і редагування деталей інформації відспостережених інтервалів (сеансів), для цього потрібно викликати контексне меню клацнувши правою кнопкою по потрібному сеансу вимірювань. У цьому контексноому меню найбільш важливі опції:

-Edit Point - редагування точки;

-Re-Assign - перепризначення інтервалу (призначення іншої точки);

-Modify - зміна точки

-Save As - зберегти як (збереження в ТХТ - файл)

-Delete - видалення інтервалу з проекту;

-Export to Rinex - експорт інтервалу в обмінний формат Rinex; - Properties - властивості інтервалу .

Вміст відповідних вікон і процедури редагування зрозумілі інтуїтивно.

Головне вікно програми даної закладки показує інтервали в графічному вигляді у вигляді сірих смужок навпроти кожної точки, довжина яких пропорційна часу спостереження на точці. Основне призначення правої частини - дозволяє вибрати інтервали вимірювань для подальшої їх обробки. Крім того надає додаткові можливості - в контексному меню (викликати

клацанням правою кнопкою по потрібному графіку) зі списку всіх можливих опцій розглянемо найбільш важливі:

-Rover - привласнення точки статусу Rover - (тої, яка визначається, рухомої)

-Reference - опорна (базова) точка

Deselect - скасування вибору

-Satelite Windows - вікна супутників

-Activate Windows - активізувати вікна

-Remove Windows - видалити вікна

-Export to Rinex - екпорт в обмінний формат Rinex

Перші дві опції дозволяють привласнити точці, на якій виконані спостереження, що відповідає назві опції статус. Причому вони присутні в контексному меню не завжди, а тільки

в разі коли обраний ручний ( Manual ) режим опрацювання базових ліній.

Опція Satelite Windows дозволяє показати на екрані в графічному вигляді відспостережувані в даному сеансі супутники.

Можна вибрати, будь яку точку в якості Rover або Reference , викликавши контексне меню, клацнувши правою кнопкою по потрібному графіку і вибравши опцію Satelite Windows. З'явиться вікно з графіками супутників (а внизу графік сеансу спостережень на точці).

Буква G з номером означає супутник системи GPS з його номером, графіки супутників системи ГЛОНАСС з буквою R. Можна прибрати частину графіка будь-якого супутника або повністю графік, і таким чином виключити з подальшої обробки або частину інформації прийнятої з даного супутника в обраний проміжок часу, або всю інформацію прийняту з супутника.

Для цього клацніть правою кнопкою в поле (але не по графіку), в меню будуть дві основні опції:

- Window (Include) - вікно (включити) -Window (Exclude) - вікно (виключити)

Виберемо першу опцію. У стрілки курсору з'явиться ідентифікатор Window.

Виберемо стрілкою якусь точку на графіку потрібного супутника і не відпускаючи кнопки миші потягнемо стрілку вздовж графіка в потрібному напрямку. Позначивши якийсь інтервал на графіку, відпустимо кнопку миші. На графіку в заданому інтервалі залишиться вікно (в даному випадку сіре), яке відображає інтервал спостережень даного супутника, який буде включений в подальшу обробку (зрозуміло, що інша частина графіка не буде включена). Вибравши другу опцію і виконавши все те ж саме, виділимо інтервал який буде виключений з обробки (а інша частина включена). Щоб скасувати вибір вікна (інтервалу) клацніть в поле правою кнопкою і в меню оберіть опцію

Remove all windows (видалити всі вікна).

Повернемося в вікно закладки і звернемося знову до його правої частини .

Клацанням правою кнопкою в поле (не по графіку), викличемо контексне меню і розглянемо опцію Windowing.

Розгорнувши цю опцію отримаємо чотири підопціі:

-Window (Include) - вікно (включати в обробку);

-Window (Exclude) - вікно (Виключити з обробки);

-Activate all window (Deactivate all window) - активувати всі вікна (або

деактивувати, в залежності від стану їх);

- Remove all window - видалити всі вікна.

Виберемо першу подопцію Window (Include), у курсора з'явиться індекс Window.

Тепер можна вирізати з будь-якого графіка (інтервалу спостережень), будь-які частини, які братимуть участь в подальшій обробці. Для цього потрібно натиснути курсором (лівою кнопкою миші) в потрібній точці графіка і не відпускаючи кнопку потягнути курсор уздовж графіка в потрібному напрямку. Коли відпустити кнопку миші з'явиться сіре вікно - частина інтервалу спостережень, яка буде включена в наступну обробку, інша частина графіка буде білою.

Якщо вибрати підопцію Window (Exclude) , то при виборі на графіку буде виділятися вікно, яке не включатиметься в подальшу обробку.

Подопція Activate all window (Deactivate all window) дозволяє тимчасово активувати або деактивувати вибрані вікна.

Підопція Remove all window дозволяє видаляти всі вибрані вікна.

Активувати і видаляти всі вікна можна також і з іншого контексного меню, якщо натиснути правою кнопкою по будь-якому графіку і в меню скористатися опціями Activate Windows

(активізувати вікна) і Remove Windows (видалити вікна).

Якщо клацнути правою кнопкою в правому полі вікна даної закладки, з'явиться контексне меню, що містить наступні опції:

-Select all as - вибрати все як

-Deselect all - скасувати вибір всіх

-Select Mode - вибір режиму (для надання статусу точці)

-Zoom in - збільшення графіку

-Zoom out - зменшення графіку

-Zoom 100% - повернення до вихідного розміру

-Zoom to Day - збільшення графіку по днях вимірювань

-Processing Mode - режим опрацювання

-Processing Parameters - параметри опрацювання

-Process - запуск процесу опрацювання

-Graphical Settings - графічні установки

-Windowing - операції з вікнами спостережень і вікнами супутників.

Початківцям рекомендується завжди використовувати режим опрацювання ГНССвимірювань ручний ( Manual).

Принцип опрацювання ГНСС-вимірювань побудований на послідовному обчисленні базових ліній між 2-ма точками, одна з яких при цьому є вихідною (базовою, референцною - Reference), а друга визначається - Rover.

В ручному режимі обробки оператор сам призначає послідовність обчислення і сам призначає яка з 2-х точок в кожній парі точок є вихідною, а яка - визначається. При опрацюванні в режимі автоматичному опрацювання ведеться в автоматичному режимі і програма задає статус точки і послідовність опрацювання автоматично.

До початку опрацювання мережі важливо розуміти, який пункт в мережі вибрати в якості вихідного (опорного), від якого будуть обчислюватися всі інші.

Такий пункт в мережі називається вихідним. Положенням вихідного пункту в мережі в системі координат WGS-84 задається абсолютне положення мережі на земній кулі. І точність координат вихідного пункту важлива для якісної обробки ГНСС-вимірювань.

Справа в тому, що кожен метр похибки в координатах опорного пункту в WGS-84 може привнести похибка 1мм в обчислювану лінію на кожні 10 км її довжини і, наприклад, при похибці в координатах опорного пункту на 10 метрів (а навігаційні координати можуть бути і грубіші) в лінію довжиною 20 км буде привнесена похибка близько 2 см. Коли створюються високоточні супутникові мережі з довгими сторонами таку похибка вже не можна ігнорувати. Тому в суцільний високоточної супутникової мережі з довгими сторонами мінімум для одного пункту повинні бути визначені будь-яким способом координати в WGS-84 з похибкою до 1м. Це досягається або прив'язкою цього пункту до вихідних пунктів з відомими точними координатами в системі WGS-84. Або, якщо в мережу включені пункти ДГМ, координати хоча б одного пункту з державної системи координат переобчислюють у WGS-84 (досягається точність 0.7 - 1 метр).
