Основы ЭКГ
.pdfНАРУШЕНИЯ
ПРОВОДИМОСТИ
71
Блокады – это замедление или прекращение проведения импульса по проводящим кардиомиоцитам.
По характеру патологии различают:
•Функциональные блокады:
–при нарушениях нейровегетативной регуляции проводящей системы сердца;
–при нарушениях сердечного ритма (тахизависимые и брадизависимые);
–при электролитных нарушениях.
•Органические блокады:
–Врожденные патологии проводящей системы сердца
– ИБС, миокардиты, кардиомиопатии и т.п. |
72 |
|
По степени нарушения различают:
•Полные блокады:
–проведение импульса прекращается полностью.
•Неполные блокады:
–замедление проведения импульса;
–замедление проведения с периодическим прекращением проведения одного, двух и более импульсов.

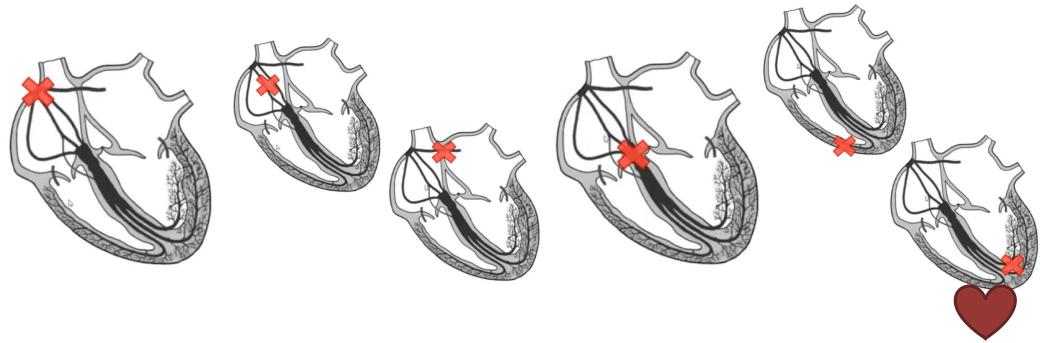

По локализации:
Блокады
ножек пучка Гиса
Синоатриальные Внутри- и межпредсердные Атриовентрикулярные |
73 |
Синоатриальная блокада
нарушение проведения импульса от СА-узла к предсердиям
Классификация:
I степени: замедление проведения импульса – часто изменений на ЭКГ нет (т.к. предсердия в любом случае возбуждаются) или увеличение продолжительности
интервала PQ
II степени: замедление проводимости с периодическим выпадением комплексов
•1 тип (Мобитц 1) с периодикой Самойлова-
Венкебаха: прогрессивное снижение интервала RR перед выпадением комплексов
•2 тип (Мобитц 2) без периодики: одинаковые интервалы RR перед выпадением комплексов
III степени: полная блокада проводимости – на ЭКГ изначально в виде изолинии
затем включается другой водитель ритма – на ЭКГ |
|
эктопический ритм |
74 |
Внутрипредсердная блокада
любое препятствие на пути синусового импульса при прохождении по проводящей системе предсердий
Классификация:
I степени: замедление проведения импульса без выпадения комплексов – расширение зубца P, возможно
его раздвоение (P-mitrale)
II степени: замедление проводимости с периодическим выпадением комплексов
1 тип (Мобитц 1) с периодикой Самойлова-
Венкебаха: постепенное нарастающее расширение/раздвоение зубца P перед выпадением комплекса
•2 тип (Мобитц 2) без периодики: одинаковые
расширения/раздвоения зубцов P перед выпадением комплекса
III степени: полная блокада проводимости – на ЭКГ в виде дефектных укороченных
зубцов P |
75 |
Атриовентрикулярная блокада
любое препятствие на пути синусового импульса при прохождении по проводящей системе предсердий
Классификация:
I степени: замедление атриовентрикулярной проводимости– удлинение интервала PQ
II степени:
замедление проводимости с периодическим выпадением комплексов
•1 тип (Мобитц 1) с периодикой Самойлова-Венкебаха: постепенное нарастающее удлинение интервала PQ перед выпадением комплекса
76
•2 тип (Мобитц 2) без периодики: одинаковое удлинение интервала PQ перед выпадением комплекса, либо его нормальная продолжительность.
•3 тип – неполная АВ-блокада высокой степени 2:1, 3:1: выпадение каждого второго (2:1), либо двух и более подряд (3:1) комплексов QRS => резкая брадикардия
2:1
77
3:1
III степени: полная блокада проводимости – предсердия сокращаются в своём ритме, а желудочки – в своём, независимо друг от друга.
Атриовентрикулярная диссоциация – разобщение предсердного и желудочкового ритмов.
Зубцы P регистрируются в любой момент систолы или диастолы желудочков, могут наслаиваться на комплекс QRS или зубец T, деформируя их. При этом интервалы PP
и RR постоянны. |
78 |
AVБЛОКАДА I СТЕПЕНИ
увеличение продолжительности интервала P-Q(R) более 0,20 с; |
79 |
|
AVБЛОКАДА II СТЕПЕНИ, МОБИТЦ I (С ПЕРИОДАМИ САМОЙЛОВА-ВЕНКЕБАХА)
Постепенное увеличение интервала P-Q c выпадением желудочкового
80
комплекса QRST
