- •Содержание
- •Введение
- •1 Расчет крепления грузов, не предусмотренных техническими условиями
- •1.1 Характеристика груза. Технические требования к размещению и креплению груза
- •1.2 Определение местоположения центра тяжести груза по высоте, длине и ширине
- •1.3 Определение устойчивости вагона с грузом
- •1.4 Расчет крепления груза от продольных и поперечных сил
- •1.5 Расчет изгибающих моментов в раме вагона
- •1.6 Расчет подкладок или пола вагона на смятие
- •1.7 Расчет гвоздей
- •Заключение
- •Библиографический список
- •Приложение а
- •Приложеие б – Схема размещения и крепления груза
Библиографический список
1. Технические условия размещения и крепления грузов в вагонах и контейнерах. – М.: Юридическая фирма «Юртранс», 2003. – 544 с.
2. Грузоведение: методические указания к выполнению контрольной работы / Е. Д. Псеровская, М. А. Зачешигрива, О. Ю. Чуйкова, С. Ю. Хорунжин. – Новосибирск: Издательство СГУПСа, 2014. – 52 с
Приложение а
Таблица А.1 – Технические характеристики четырехосной платформы 13-Н451
Технические характеристики |
Значения |
Грузоподъемность, т |
63 |
Масса тары вагона, т |
21,3 |
Осевая нагрузка, тс |
21,1 |
База вагона, мм |
9720 |
Длина, мм: - по осям сцепления автосцепок - по концевым балкам рамы |
14620 13400 |
Высота от УГРмакс, мм |
1810 |
Высота от УГР до уровня пола, мм |
1310 |
Размеры кузова внутри, мм: - длина - ширина |
13300 2770 |
Размеры пола с открытыми бортами, мм: - длина - ширина |
13400 2870 |
Высота бортов, мм: - продольный - торцовый |
500 305 |
Площадь пола, м2 |
36,8 |

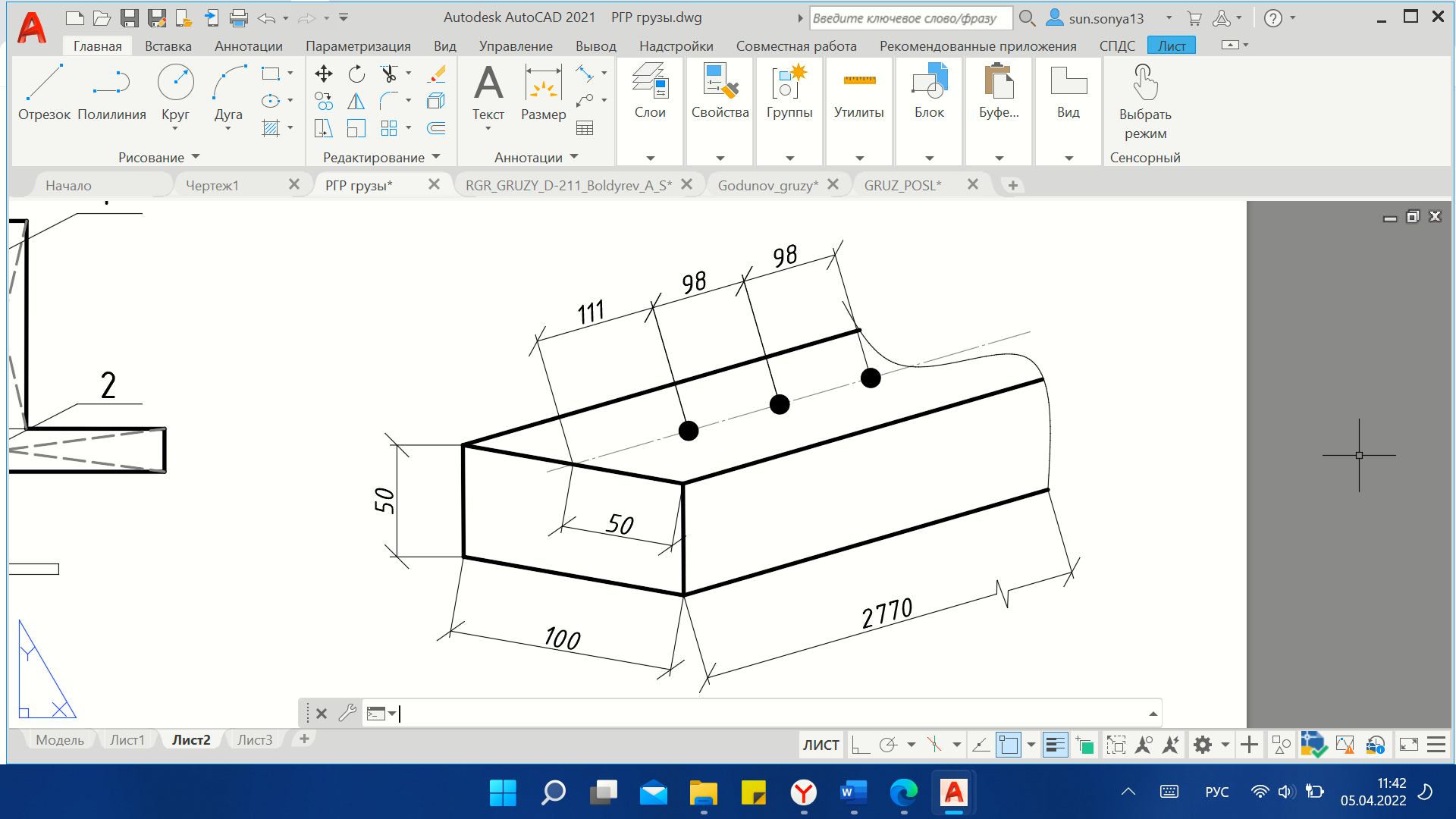

Рисунок А.1 - Схема расположения подкладок

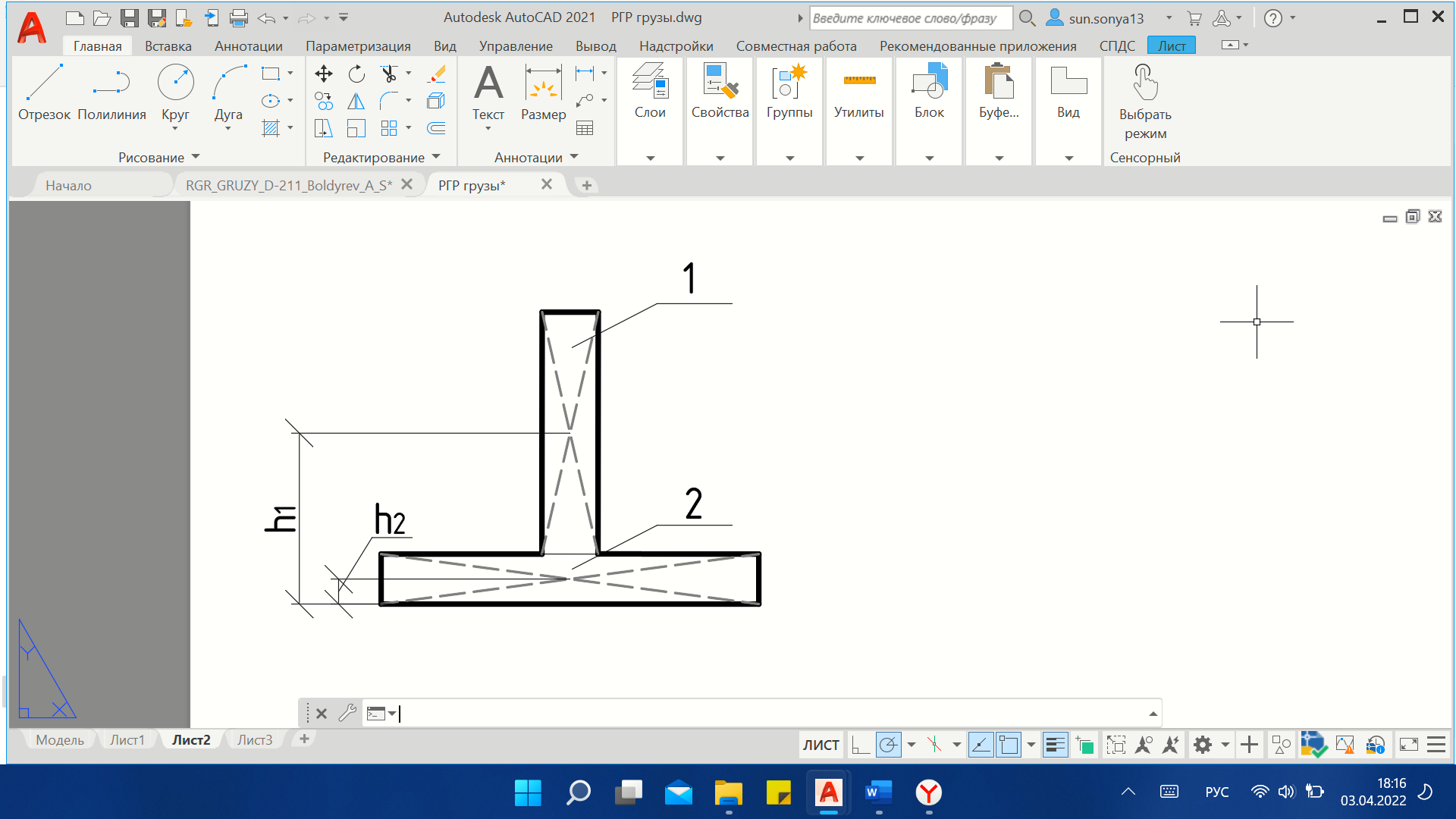

Рисунок А.2 - Схема разбиения груза на 2 фигуры

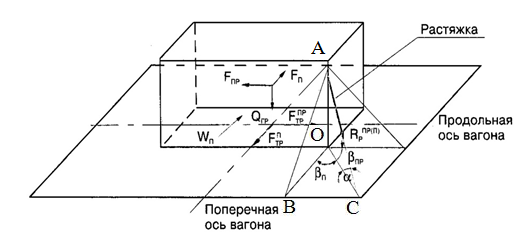

Рисунок А.3 - Расчетная схема продольных и поперечных усилий в растяжке

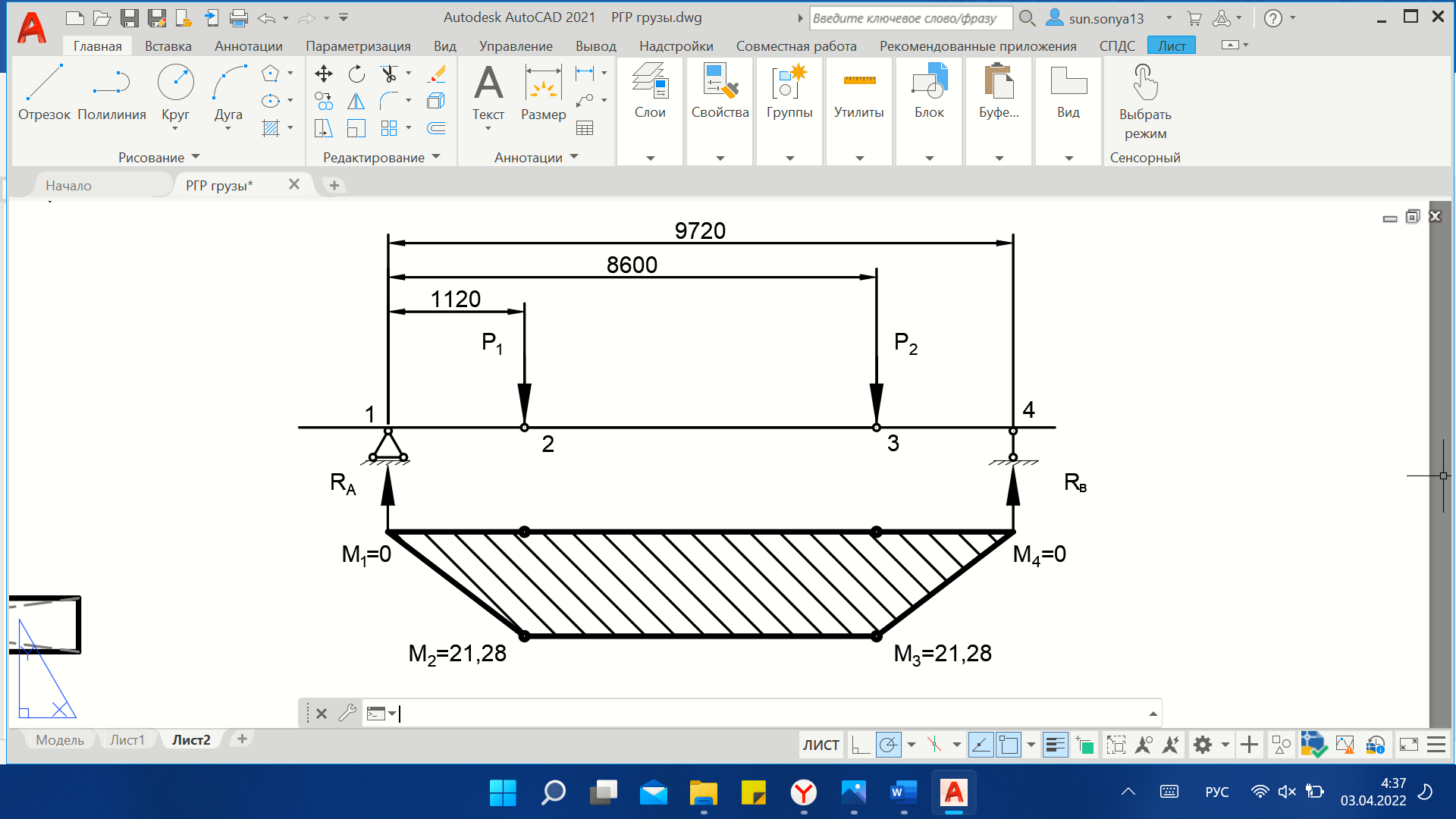

Рисунок А.4 – Эпюра изгибающих моментов в раме вагона
Рисунок А.5 – Схема расположения гвоздей на подкладку
