Решение.

1. Определим контактное давление в соединении по формуле (1в), т.к. присутствует осевая сила F и вращающий момент T, приняв коэффициент запаса от сдвига k=2:

(Па) =

= 7.9 (МПа)

Т.к. коэффициент трения f не задан по условию задачи, то принимаем его самостоятельно из таблицы 4 для цветных сплавов f = 0.05.

2. Определим по табл. 1.3 модуль упругости E, коэффициент Пуассона m и предел текучести s_т для бронзы БрАЖ9-4:

E = E₁ = E₂ = 1.1×10⁵ (МПа);

m = m₁ = m₂ = 0.33;

s_т = 200 (МПа).

3. Расчетный (минимальный) натяг вычислим по формуле (2):

где

4. Минимальный требуемый натяг определяем по формуле (4), найдя R_z = 4 × R_a = R_z1 = R_z2 = 4 × 2.5 = 10 мкм:

5. Наибольший расчетный натяг [формула (6)]:

6. Максимальный требуемый натяг с учетом сглаживания микронеровностей вычислим по формуле (4):

7. По таблицам 1.1 и 1.2 подбираем посадку так, чтобы натяг мкм, а мкм. На рисунке 1.5 графически показано, каким образом необходимо выбрать требуемую посадку.

В соответствии с этими условиями подходит посадка – Æ110H8/u8; предельные отклонения отверстия для квалитета H8 – ; предельные отклонения вала для квалитета u8 – . Минимальный и максимальный натяги выбранной посадки Æ110H8/u8:

N_min = 144 – 54 = 90 (мкм) – должно быть не менее 67 мкм (условие выполнено);

N_max = 198 – 0 = 198 (мкм) – должно быть не более 233 мкм (условие выполнено).

Оба условия удовлетворены, значит, посадка подобрана верно.

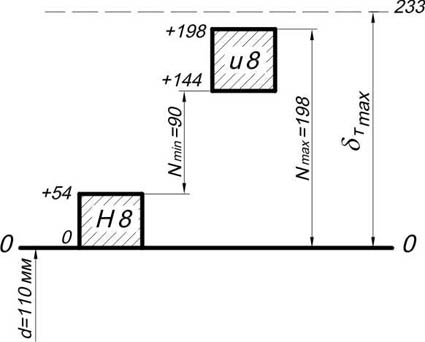

Рис. 1.5. Расположение полей допусков

Примечание: Кроме выбранного поля допуска для отверстия H8 смогут подойти и все поля допусков с квалитетом меньше 8 (т.е. H4, H5, H6, H7). Однако, исходя из условия экономичности при изготовлении предпочтительнее выбирать поля допусков с более грубыми квалитетами точности. Поэтому выбран самый большой и удовлетворяющий всем расчетам квалитет точности (Н8) из возможных.

ОТВЕТ: Для выполнения соединения венца червячного колеса на центр следует назначить посадку Æ110H8/u8.

5. Клиновые и штифтовые соединения

   1. Назначение и классификация соединений

Клиновым называют разъёмное соединение затягиваемое или регулируемое с помощью клина. На Рис. 7.1 представлено клиновое соединение стержня со втулкой. Стержень имеет поперечный клиновой паз с углом, равным углу клина, а втулка имеет паз постоянного сечения. Забивая клин или перемещая его посредством винта, затягивают клиновое соединение.

а б

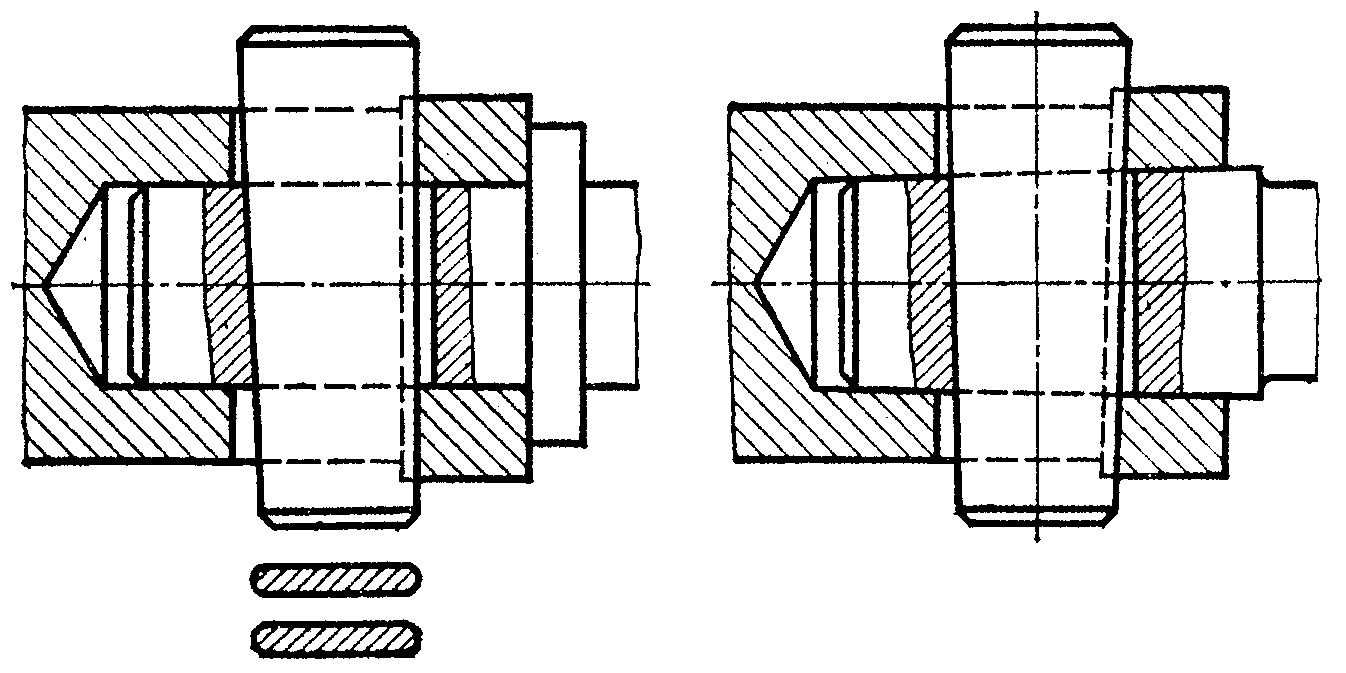

Рис. 5.55. Клиновые соединения стержня со втулкой: сопряжение по цилиндрической поверхности и по торцу (а), по конической поверхности (б)

Достоинства клиновых соединений заключается в простоте конструкции, быстроте сборки и разборки, возможности создания больших усилий затяжки.

К недостаткам клиновых соединений относятся не технологичность конструкции, ослабление основных деталей прорезями для установки клина и необходимость в ответственных случаях устройств, стопорящих клин.

Указанные недостатки ограничивают применение клиновых соединений. Они всё же находят применение там, где удобство и быстрота сборки и разборки имеют решающее значение например, в зажимных устройствах станков.

В клиновых соединениях применяют почти исключительно односкосные клинья. Рабочие поверхности клиньев с цилиндрическими или плоскими фасками Рис. 7.2.

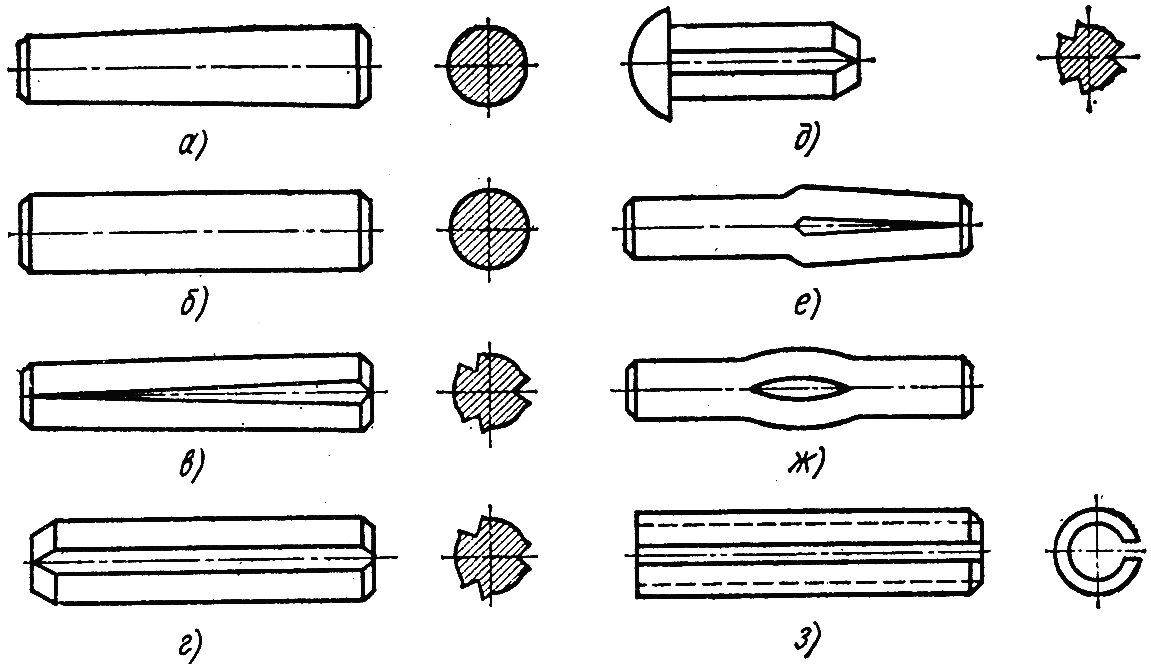

Рис. 5.56. Основные типы штифтов

Уклоны рабочей поверхности клина в зависимости от назначения назначают в пределах 1:100; 1:40; 1:10; 1:4.

Шрифты предназначены для точного взаимного фиксирования деталей, но могут применяться в качестве крепёжных и предохранительных элементов.

Шрифты изготавливают из стали марок 45, 15, А12, 35, а также из пружинной стали. Шрифты устанавливают в отверстия, которые в деталях обработаны совместно, и в проектном положении они удерживаются за счёт сил трения, а иногда концы штифтов расклёпывают.
