"Источники давления гидросистемы"
в положение "ВКЛЮЧ".
При положении переключателя "ВКЛЮЧ" ток подводится к контактору, включения насосной станции. Контактор срабатывает и включает насосную станцию. При возвращении переключателя в нейтральное положение прекращается питание контактора и насосная станция выключается.
В положении переключателя насосной станции "УПР" обеспечивается автоматическое включение насосной станции (если включены выключатели безопасности) при отклонении одного из переключателей управления входными дверями, грузовыми дверями и дверью кухни в положения "ОТКР" или "ЗАКР".
Во время работы насосной станции на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ"
и на щитках управления входными дверями, дверью кухни, грузовыми дверями горят табло "НС ВКЛ" ("НАСОСИ СТАНЦ ВКЛ"). Включение и выключение табло осуществляется контактором включения насосной станции.
6.2. ПРИБОРЫ КОНТРОЛЯ
В сетях источников давления гидравлической системы контролируется:
давление жидкости;
избыточное давление в гидробаках;
количество жидкости в гидробаках;
температура жидкости.
Контроль осуществляется по приборам, указатели которых установлены на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ
(см.29.10.00, рис.2). Эти указатели являются общими для всех четырех систем и с помощью галетного переключателя проверки гидросистем, расположенного на этой же панели, могут подключаться к соответствующей гидросистеме.
6.2.1 Измеритель количества жидкости
Количество жидкости в гидробаках гидросистем № 1, 2, 3 и 4 измеряется уровнемером, поплавковые датчики которого установлены на гидробаках (рис. 43).

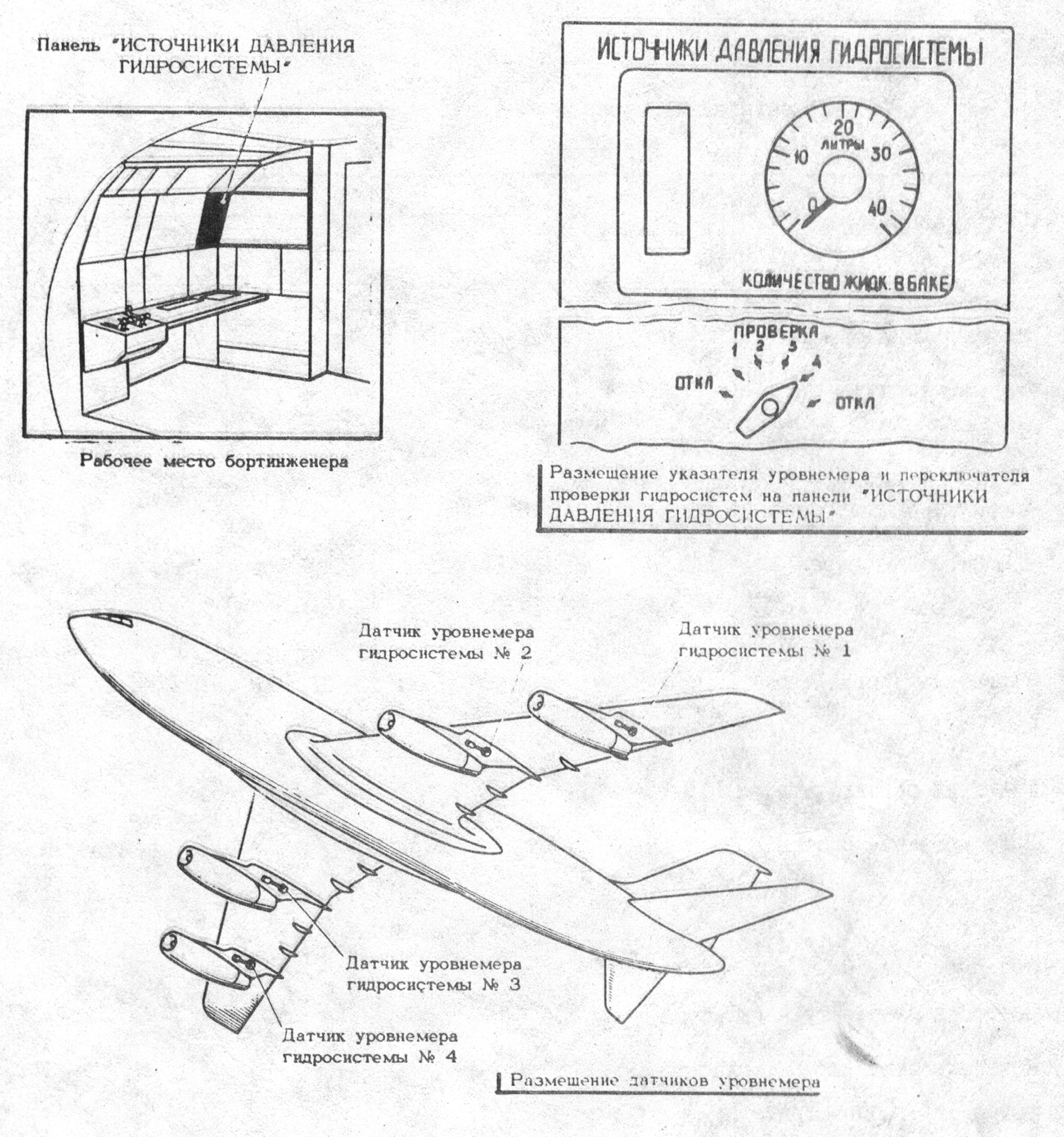

Рис. 43. Размещение элементов уровнемера
В комплект уровнемера кроме поплавковых датчиков входит и указатель, расположенный на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ".
Указатель является общим для всех датчиков. К датчику соответствующего гидробака он подключается с помощью галетного переключателя проверки гидросистем и реле. Кроме измерения количества жидкости в гидробаках поплавковые датчики обеспечивают и выдачу сигналов (независимо от

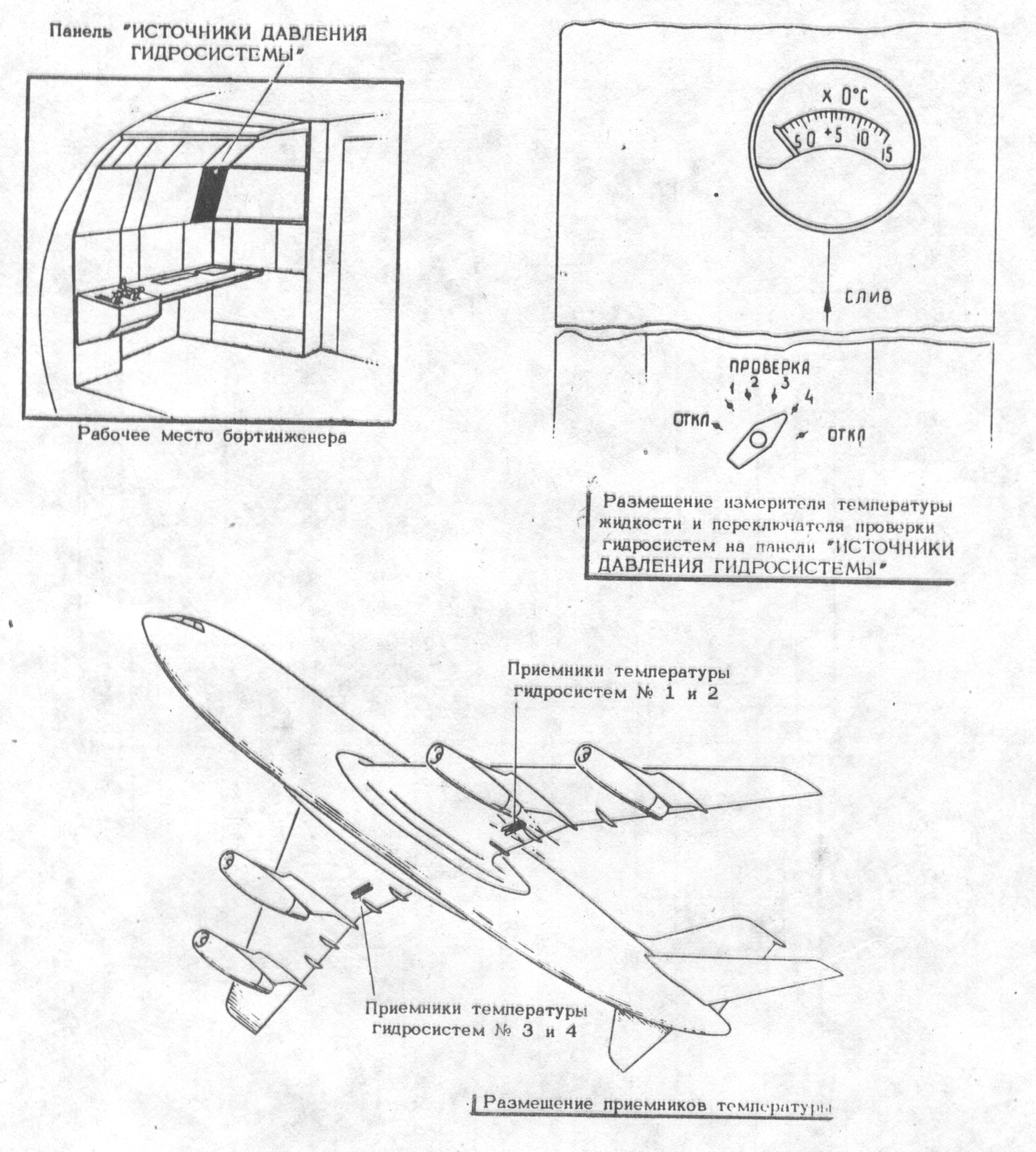

Рис. 44. Размещение элементов контроля
температуры жидкости
положения галетного переключателя) в систему сигнализации "ОТКАЗ ГИДРОСИСТЕМЫ"
о минимальном и максимальном количестве жидкости в соответствующих им гидробаках.
Положение галетного переключателя "ОТКЛ" является проверочным. При этом положении переключателя стрелка указателя должна находиться на белой риске, расположенной ниже нулевой отметки шкалы.
6.2.2. Контроль температуры жидкости (рис.3,44,5)
Контроль температуры жидкости (рис. 44) в каждой гидросистеме осуществляется с помощью электрического термометра.
В сливной линии гидронасосов каждой гидросистемы в специальном корпусе устанавливаются два приемника температуры жидкости (рис. 45).
Один приемник температуры жидкости обеспечивает работу электрического термометра, а второй - включение мнемосигнализатора и табло
"ОТКАЗ ГИДРОСИСТЕМЫ"
при превышении допустимой температуры жидкости. Приемники электрического термометра работают совместно с общим измерителем (указателем) на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ".
Подключение приемника температуры соответствующей гидросистемы к указателю температуры осуществляется галетным переключателем и реле.

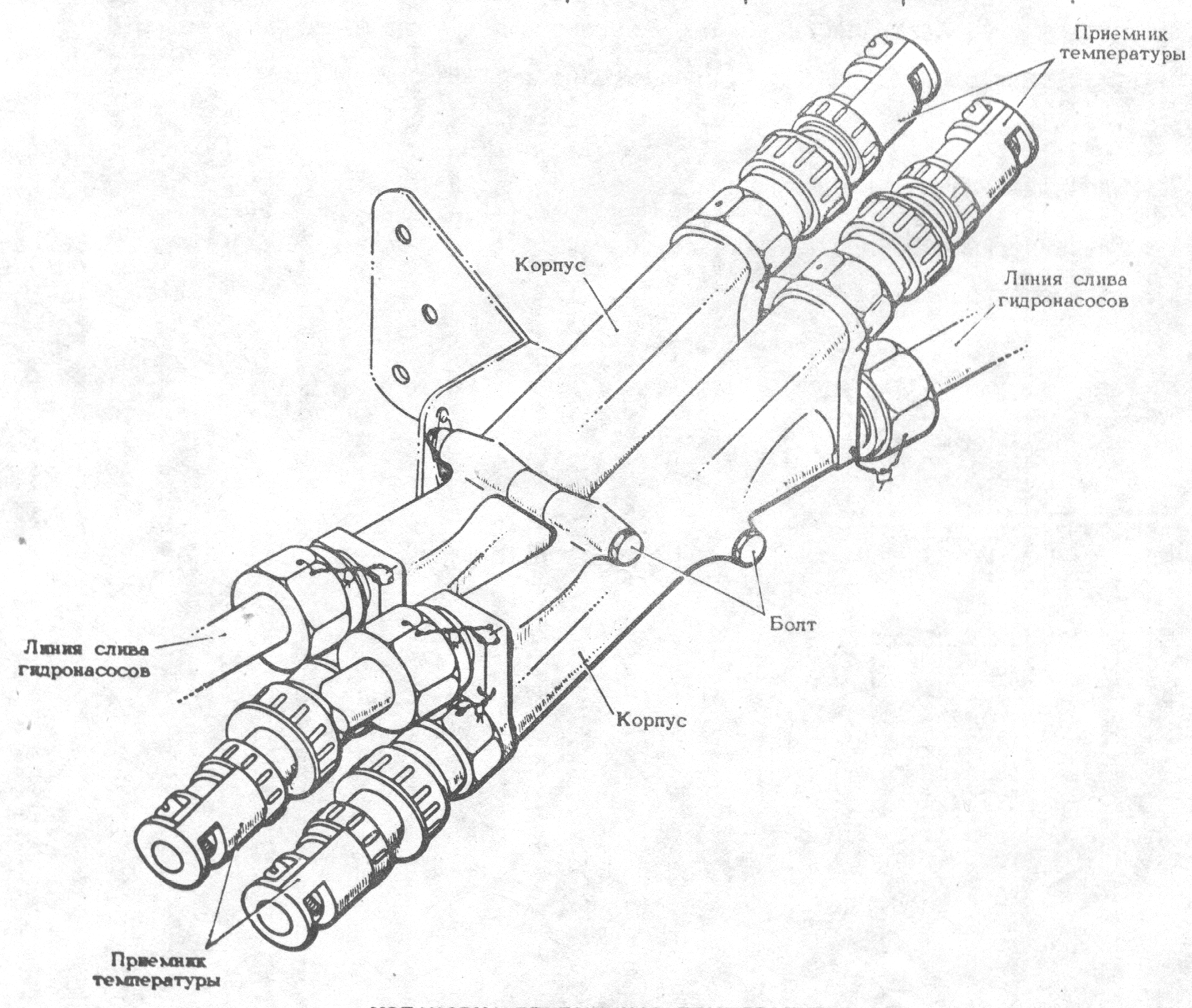

Рис. 45. Установка приемников температуры

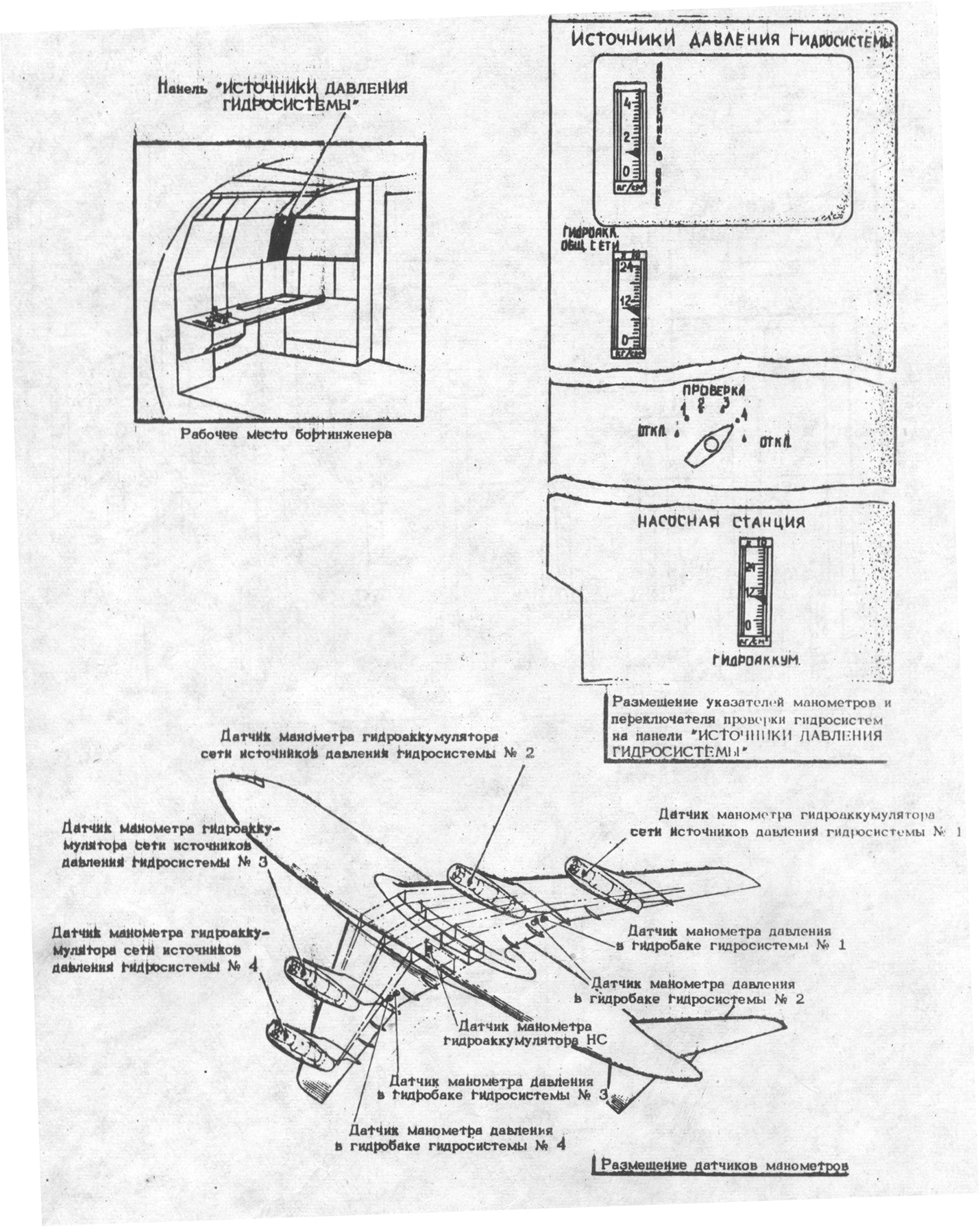

Рис. 46. Размещение элементов контроля давления
6.2.3. Koнтpoль давления жидкости
Для контроля давления жидкости в гидроаккумуляторе сети источников давленая каждой гидросистемы к его азотной полости подключается датчик электрического манометра (рис. 46, 47).

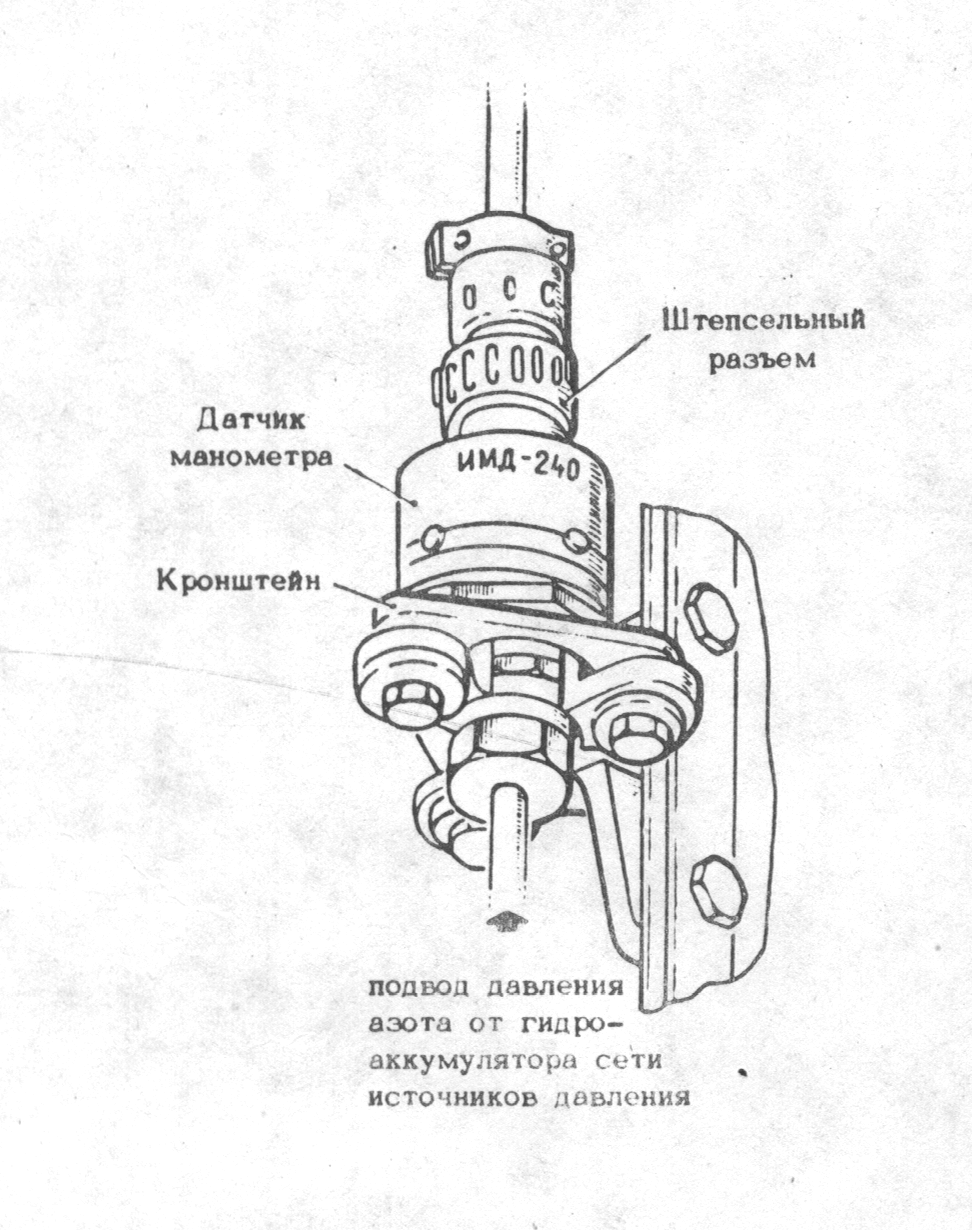

Рис. 47. Установка датчика манометра гидроаккумулятора
При давлении в гидросистеме, равном нулю, манометр показывает начальное давление азота.
Датчики всех четырех гидросистем работают совместно с общим для них указателем, расположенным на панели "ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМ"
на рабочем месте бортинженера.
Указатель о помощью галетного переключателя и реле подключается к соответствующему датчику.
Давление жидкости в гидроаккумуляторе насосной станций замеряется электрическим манометром, датчик которого подключен к азотной полости гидроаккумулятора, а указатель расположен на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ".
Избыточное давление воздуха в гидробаках замеряется датчиками, подключенными к линии наддува каждой гидросистемы и работающими совместно о общим указателем, расположенным на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ
Указатель с помощью переключателя подключается к соответствующему датчику»
Для обеспечения работы электрических манометров необходимо, чтобы были включены автоматы защиты:
7. СИСТЕМА СИГНАЛИЗАЦИИ
Контроль за работой гидравлической системы, кроме приборов, осуществляется и с помощью мнемосигнализаторов и табло
"ОТКАЗ ГИДРОСИСТЕМЫ",
мнемосигнализаторов
"ТНУ",
а также табло
"ФИЛЬТР НАГНЕТАНИЯ ЗАСОРЕН",
"ФИЛЬТР СЛИВА ЗАСОРЕН",
"ФИЛЬТР НС ЗАСОРЕН"
и "НС ВКЛ"
При загорании мнемосигнализаторов и табло
"ОТКАЗ ГИДРОСИСТЕМЫ"
двух или трех гидросистем включается и система речевой информации.
7.1. Сигнализация засорения фильтров (рис.48,49)
Фильтры линий нагнетания.и линий слива гидросистем № 1,2,3 и 4, а также фильтр линии нагнетания насосной станции имеют электрическую сигнализацию их засорения
Размещение сигнализации засорения фильтров покаано на рис. 48.
Сигнализация состоит из сигнализаторов засорения, расположенных внутри фильтров, и сигнальных табло "ФИЛЬТР СЛИВА ЗАСОРЕН",
"ФИЛЬТР НАГНЕТАНИЯ ЗАСОРЕН",
"ФИЛЬТР НС ЗАСОРЕН",
расположенных на панели
"ИСТОЧНИКИ ДАВЛЕНИЯ ГИДРОСИСТЕМЫ".
Табло сигнализации засорения фильтров подключены к сети через блоки уведомляющих сигналов.
Сигнализаторы засорения фильтров линий нагнетания и линии слива выдают сигнал о засорении фильтрующего элемента соответствующего фильтра и в систему сигнализации
"ОТКАЗ ГИДРОСИСТЕМЫ"
Для обеспечения работы сигнализации засорения фильтров необходимо, чтобы был включен автомат защиты.
При засорении фильтрующего элемента одного из фильтров возникает повышенный перепад давлений между штуцерами подвода и отвода жидкости. Под действием этого перепада давлений срабатывает сигнализатор засорения фильтра (замыкает свои контакты) и включает соответствующее данному фильтру сигнальное табло.

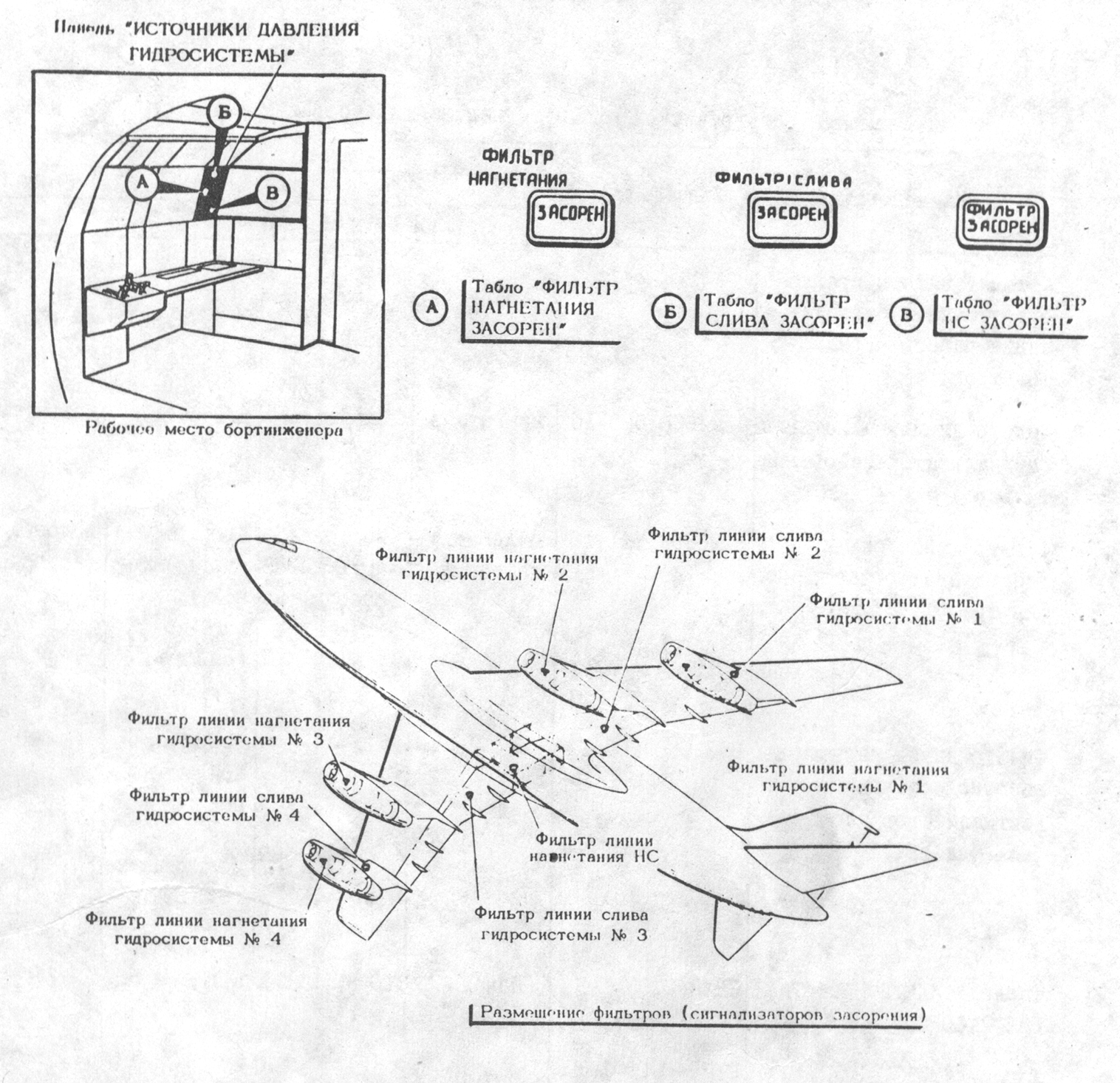

Рис. 48. Размещение элементов сигнализации
засорения фильтров
Загорание табло свидетельствует о засорении фильтрующего элемента фильтра.
Одновременно с включением табло
