4.3. Пример выполнения расчетов
Приведем пример выполнения расчетов в среде Mathcad [9].
Рассчитаем коэффициент теплопотерь (рис. 4.1) при круговом распространении пожара по ТГМ (древесина).
Введем исходные данные.
Вычислим объем помещения и величины β, Г и Fw.
Далее вычислим критерий формы Ф и параметр влияния радиационного теплообмена RAD.
Рассчитаем коэффициент теплопотерь по формуле (4.10), используя функцию root:
Φ:=0.01..1

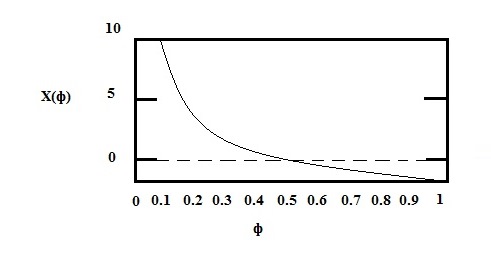

Рис. 4.1. Расчет коэффициента теплопотерь
Теперь вычислим коэффициент теплопотерь по формуле (4.11).
Определим погрешность расчета коэффициент теплопотерь по первому и второму методам.
Погрешность расчета коэффициента теплопотерь по первому и второму методам составляет 1,4 %, то есть результаты расчетов правильные. Остальные варианты выполняются аналогично.
Контрольные вопросы
Что представляет собой коэффициент теплопотерь?
Как рассчитывается скорость тепловыделения?
Как рассчитать суммарный тепловой поток в ограждения?
Как рассчитывается суммарная площадь поверхностей ограждения?
По какой формуле оценивается радиационный поток в ограждения?
Как определяется среднее значение коэффициента теплопотерь в интервале температур Т0<Тm<Ткр?
Приведите уравнение для расчета среднего коэффициента теплопотерь при круговом распространении пожара по поверхности ТГМ.
Что характеризует безразмерный комплекс Г?
Что характеризует безразмерный комплекс Ф?
Что характеризует безразмерный комплекс RAD?
Приведите уравнение для расчета среднего коэффициента теплопотерь при линейном распространении пожара по поверхности ТГМ.
5. ОПРЕДЕЛЕНИЕ ВЕРОЯТНОСТИ ВОЗДЕЙСТВИЯ ОФП
НА ЛЮДЕЙ ПРИ РАЗЛИЧНЫХ ВАРИАНТАХ СИСТЕМЫ
ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ
5.1. Теоретическая часть
Показателем для оценки уровня обеспечения пожарной безопасности людей на объектах является вероятность предотвращения воздействия (Рв) опасных факторов пожара. Вероятность предотвращения воздействия ОФП определяют для пожароопасной ситуации, при которой место возникновения пожара находится на первом этаже вблизи одного из эвакуационных выходов из здания (сооружения).
Вероятность предотвращения воздействия ОФП на людей в объекте вычисляют по формуле
, (5.1)
где - расчетная вероятность воздействия ОФП на отдельного человека в год.
Уровень обеспечения безопасности людей при пожарах отвечает требуемому, если
, (5.2)
где - допустимая вероятность воздействия ОФП на отдельного человека в год.
Вероятность вычисляют для людей в каждом здании (помещении) по формуле
, (5.3)
где - вероятность пожара в здании в год; - вероятность эвакуации людей; - вероятность эффективной работы технических решений противопожарной защиты в здании.
Вероятность эвакуации вычисляют по формуле
, (5.4)
где - вероятность эвакуации по эвакуационным путям;
- вероятность эвакуации по наружным эвакуационным лестницам, переходам в смежные секции здания.
Вероятность эвакуации по эвакуационным путям вычисляют по зависимости
(5.5)
где - время от начала пожара до блокирования эвакуационных путей в результате распространения на них ОФП, имеющих предельно допустимые для людей значения, мин; - расчетное время эвакуации людей, мин; - интервал времени от возникновения пожара до начала эвакуации людей, мин.
При наличии в здании незадымляемых лестничных клеток, вероятность для людей, находящихся в помещениях, расположенных выше этажа пожара, вычисляют по формуле
. (5.6)
Вероятность эффективного срабатывания противопожарной защиты вычисляют по формуле
, (5.7)
где n - число технических решений противопожарной защиты в здании; - вероятность эффективного срабатывания i-го технического решения.
Для проектируемых зданий (сооружений) вероятность первоначально оценивают по (5.3) при , равной нулю. Если при этом выполняется условие , то безопасность людей в зданиях (сооружениях) обеспечена на требуемом уровне системой предотвращения пожара.
