Вид фрезеруемой поверхности определяют схемы фрезерования и инструменты для фрезерных работ.

В зависимости от назначения и вида обрабатываемых поверхностей различают следующие типы фрез: цилиндрические (рис. 1.36)

Рис. 1.36

торцовые (рис. 1.37)

а б

Рис. 1.37

дисковые (рис. 1.38)

Рис. 1.38

кон­цевые (рис. 1.39)

Рис. 1.39

угловые (рис. 1.40)

Рис. 1.40

шпоночные (рис. 1.41)

Рис. 1.41

фасонные (рис. 1.42)

Рис. 1.42.

Фрезы изготовляют цельными (рис. 1.37 а – 1.41) или сборными (рис. 1.36, 1.37 б, 1.42). Режущие кромки могут быть прямыми (рис. 1.40) или винтовыми (рис. 1.36). Фрезы имеют остроконечную (рис. 1.43, а) или затылованную (рис. 1.43, б) форму зуба.

а б

Рис. 1.43

У фрез с остроконечными зубьями передняя и задняя поверхности плоские. У фрез с затылованными зубьями передняя поверхность плоская, а задняя выполнена по спирали Архимеда; при переточке по перед­ней поверхности профиль зуба фрезы сохраняется.

Цельные фрезы изготовляют из инструментальных сталей. У сборных фрез зубья (ножи) выполняют из быстрорежущих сталей или оснащают пластинками из твердых сплавов и закрепляют в кор­пусе фрезы пайкой или механически.

На рис. 1.44-1.52 показаны схемы фрезерования поверхностей на гори­зонтально- и вертикально-фрезерных станках. Движения, участву­ющие в формообразовании поверхностей в процессе резания, на схе­мах указаны стрелками.

Горизонтальные плоскости фрезеруют на горизонтально-фрезер­ных станках цилиндрическими фрезами (рис. 1.44, а) и на вертикально-фрезерных станках торцовыми фрезами (рис. 1.44, б). Цилиндри­ческими фрезами целесообразно обрабатывать горизонтальные пло­скости шириной до 120 мм. В большинстве случаев плоскости удоб­нее обрабатывать торцовыми фрезами вследствие большей жесткости их крепления в шпинделе и более плавной работы, так как число одновременно работающих зубьев торцовой фрезы больше числа зубьев цилиндрической фрезы.

а б

Рис. 1.44

Вертикальные плоскости фрезеруют на горизонтально-фрезерных станках торцовыми фрезами (рис. 1.45, а) и торцовыми фрезерными головками, а на вертикально-фрезерных станках концевыми фре­зами (рис. 1.45, б).

а б

Рис. 1.45

Наклонные плоскости и скосы фрезеруют торцовыми (рис. 1.46, а) и концевыми фрезами на вертикально-фрезерных станках, у которых фрезерная головка со шпинделем поворачивается в вертикальной плоскости. Скосы фрезеруют на горизонтально-фрезерном станке одноугловой фрезой (рис. 1.46, б).

а б

Рис. 1.46

Комбинированные поверхности фрезеруют набором фрез (рис. 1.47) на горизонтально-фрезерных станках. Точность взаиморасположения обработанных поверхностей зависит от жесткости крепления фрез по длине оправки. С этой целью применяют допол­нительные опоры (подвески), избегают использования несоразмер­ных по диаметру фрез (рекомендуемое отношение диаметра фрез не более 1,5).

Рис. 1.47

Уступы и прямоугольные пазы фрезеруют концевыми (рис. 1.48, а) и дисковыми (рис. 1.48, б) фрезами на вертикально- и горизонтально-фрезерных станках. Уступы и пазы целесообразнее фрезеровать дисковыми фрезами, так как они имеют большее число зубьев и допускают работу с боль­шими скоростями резания.

а б

Рис. 1.48

Фасонные пазы фрезеруют фасонной дисковой фрезой (рис. 1.49, а), угловые пазы  одноугловой и двухугловой (рис. 1.49, б) фрезами на горизонтально-фрезерных станках.

а б

Рис. 1.49

Паз клиновой фрезеруют на вертикально-фрезерном станке за два прохода: прямоугольный паз  концевой фрезой, затем скосы паза  концевой одноугловой фрезой (рис. 1.50, а). Т-образные пазы (рис. 1.50, б), которые широко применяют в машиностроении как ста­ночные пазы, например на столах фрезерных станков, фрезеруют обычно за два прохода: вначале паз прямоугольного профиля конце­вой фрезой, затем нижнюю часть паза — фрезой для Т-образных пазов.

а б

Рис. 1.50

Шпоночные пазы фрезеруют концевыми или шпоночными (рис. 1.51) фрезами на вертикально-фрезерных станках. Точность получения шпоночного паза — важное условие при фрезеровании, так как от нее зависит характер посадки на шпонку сопрягаемых с валом деталей. Фрезерование шпоночной фрезой обеспечивает получение более точного паза; при переточке по торцовым зубьям диаметр шпоночной фрезы практически не изменяется.

Рис. 1.51

Фасонные поверхности незамкнутого контура с криволинейной образующей и прямолинейной направляющей фрезеруют на горизон­тально- и вертикально-фрезерных станках фасонными фрезами соответствующего профиля (рис. 1.52). Применение фасонных фрез эффективно при обработке узких и длинных фасонных поверхностей. Широкие профили обрабатывают набором фасонных фрез.

Рис. 1.52

Фрезерование цилиндрических зубчатых колес на горизонтально- и вертикально-фрезерных станках может проводиться методом копирования. Копирование  метод, основанный на профилировании, например, зубьев фасонным инструментом, профиль режущей части которого соответствует профилю впадины нарезаемого зубчатого колеса. По методу копирования зубчатые колеса нарезают дисковой модульной фрезой на горизонтально- или универсально-фрезерных стан­ках (рис. 1.53, а) и концевой модульной фрезой на вертикально-фрезерных станках (рис. 1.53, б) последовательно по одной впадине с использованием делительной головки. Конце­выми фрезами нарезают зубчатые колеса больших модулей и шеврон­ные колеса.

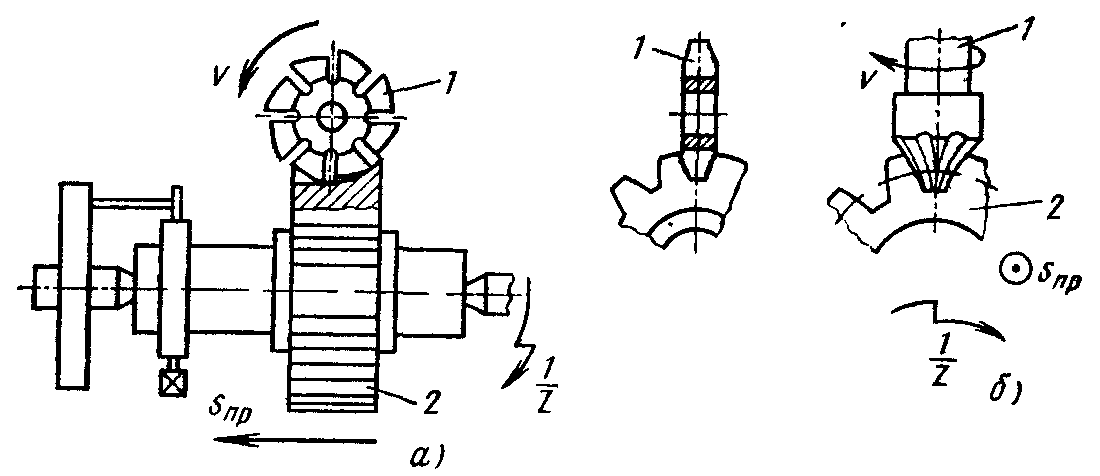

Рис. 1.53. Схемы фрезерования зубьев

по методу копирования:

1 — фреза; 2 — нарезаемое колесо

Метод копирования не обеспечивает высокой точности и имеет сравнительно низкую производительность.
