4.3. Описание реализации
Устройство компенсации предназначено для компенсации узкополосных помех при приеме сигналов в системах с кодовым разделением каналов.
Рис. 4.5. Обобщённая блок-схема компенсатора
На рис. 4.5 приведена общая блок-схема устройства компенсации. В его состав входят следующие блоки:
блок управления;
тракт выделения и компенсации помехи, содержащий: генератор опорных сигналов exp(-jt) и exp(jt) (Ген), канал обработки (КО), линию задержки (ЛЗ), ключ (К1) и сумматор (Σ);
выходное АРУ.
Работа компенсатора проходит в два этапа. На первом этапе на вход блока управления, КО и ЛЗ поступает входной сигнал компенсатора, представляющий собой смесь сигнала и помехи. Блок управления осуществляет предварительную настройку на частоту помехи и вырабатывает сигнал индекса частоты, который подается на Ген. Генератор формирует опорные сигналы exp(-jt) и exp(jt), подаваемые в КО. Предварительная настройка на частоту помехи производится таким образом, чтобы помеха попала в главный лепесток АЧХ ФНЧ КО. Канал обработки выделяет помеху из входного сигнала компенсатора. С выхода КО выделенная помеха поступает на ключ К1 и на блок управления. По сигналу управления Упр1 из блока управления, ключ К1 замыкается таким образом, что в сумматоре выделенная помеха вычитается из входного сигнала компенсатора. С выхода сумматора сигнал с подавленной помехой поступает на блок АРУ и далее на выход. На втором этапе на вход блока управления поступает сигнал с выхода КО. По сигналу с выхода КО блок управления осуществляет более точную настройку на частоту помехи.
При исчезновении УП устройство переходит в исходное состояние.
Очевидно, что для эффективной компенсации помехи сигнал с выхода КО должен вычитаться из того сигнала, по которому она была получена. Для обеспечения этого требования принимаемая смесь сигнала и помехи поступает на соответствующий вход сумматора через ЛЗ. Если в КО возникает не целая задержка, то ЛЗ включает в себя КИХ-фильтр 2-го порядка, позволяющий скомпенсировать задержку на половину такта.
4.3.1. Блок управления
Блок управления предназначен для обнаружения УП в спектре широкополосного сигнала. Блок управления выполняет функции предварительного захвата и окончательной настройки на частоту помехи, с погрешностью 200 Гц. Блок-схема блока управления представлена на рис. 4.6.
Блок управления состоит из следующих функциональных узлов:
блок оценки частоты помехи (БОЧП);
ключ (К2);
детекторы мощности (ДМ1 и ДМ2);
пороговое устройство (ПУ);
умножитель на константу (*L).

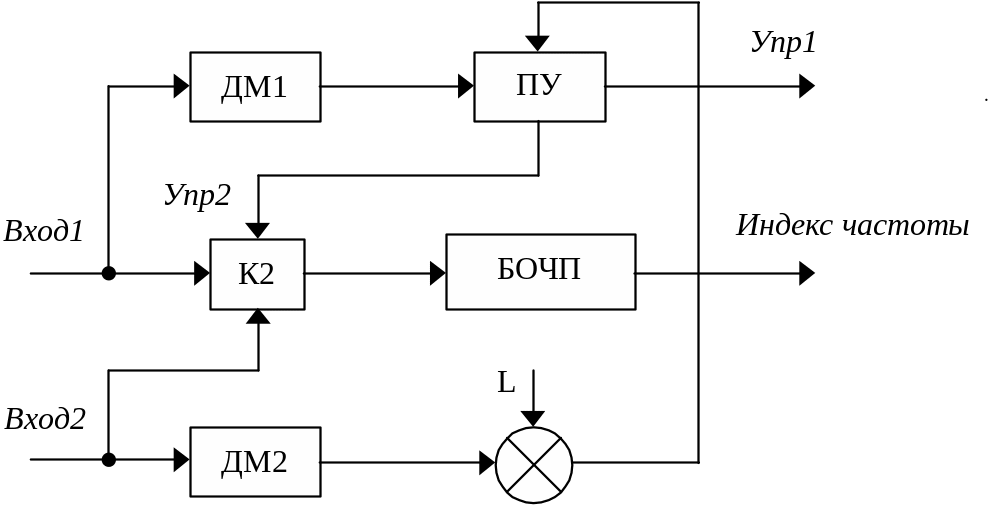

Рис. 4.6. Обобщённая блок-схема блока управления
На первый вход (Вход1) блока управления подается входной сигнал компенсатора. На второй вход (Вход2) поступает сигнал с выхода КО. Блок управления, производит оценку несущей частоты помехи в два этапа. На первом этапе осуществляется захват помехи по входному сигналу компенсатора, подаваемого на вход БОЧП через ключ К2. Блок оценки частоты выдает сигнал индекса частоты, для генератора Ген. С выхода ПУ в тракт выделения и компенсации помехи поступает сигнал управления (Упр1). Сигнал управления вырабатывается после сравнения оценок мощностей, производимых в детекторах мощности ДМ1 и ДМ2. Входными сигналами для ДМ1 и ДМ2 соответственно являются входной сигнал компенсатора (Вход1) и сигнал с выхода КО (Вход2). На втором этапе осуществляется более точная настройка на частоту УП. В данном случае на ключ К2 поступает сигнал управления (Упр2) с порогового устройства, в результате чего, вход БОЧП соединяется с входом 2 анализатора сигнала. Дальнейшее функционирование блока управления осуществляется аналогично первому этапу.
