Методическое пособие 808

Э.Е. Семенова, В.А. Драничников

ЭНЕРГОСБЕРЕЖЕНИЕ ПРИ ПРОЕКТИРОВАНИИ И ЭКСПЛУАТАЦИИ ЖИЛЫХ ЗДАНИЙ

Рассмотрен обзор отечественного проектирования энергосберегающих зданий. Проведен анализ с применениемэнергосберегающихмероприятий. Затронуты проблемы строительства энергосберегающих конструкций.

Ключевые слова: Энергосбережение, архитектурная выразительность, энергоэффективность.

E.E. Semenova, V.A.Dranichnikov

ENERGY SAVING AT DESIGN AND OPERATION OF RESIDENTIAL BUILDINGS

The review of the Russian design of buildings is considered. The analysis on energy saving elements of buildings is carried out. Construction problems on the basis of energy saving of designs are mentioned.

Keywords: Energy saving, architectural expressiveness, рower efficiency.

Энергосбережение при проектировании и эксплуатации жилых зданий становится одной из важных приоритетных задач. При этом обязательным условием является обеспечение повышенных санитарно-гигиенических и комфортных условий, диктуемых требованиями СНиП 23-02- 2003и ГОСТ 30494-96"Здания жилые иобщественные. Параметры микроклимата в помещениях".

Задачи экономии энергии определили переход к проектированию и строительству зданий с повышенным уровнем теплозащиты, где значительная роль отводится увеличению сопротивления теплопередаче наружных стен зданий.

Министерством строительства Московской области этой теме уделяется особое внимание. В последние годы по заданию Минмособлстроя был проведен комплекс исследований, направленных на определение путей рациональных конструкций наружных стен жилых многоэтажных зданий. В рамках этих работ был выполнен анализ проектных решений, проведены научно-экспериментальные теплофизические и прочностные испытания стеновых ограждающих конструкций.

Важнейшим этапом на этом пути явилась разработка ТСН Московской области "Нормы теплотехнического проектирования гражданских зданий с учетом энергосбережения". В разработке этих норм приняли участие НИИ Строительной физики, "Мосгражданпроект", АО КПД, "Сантехпроект".

190

ТСН содержат требования по теплозащите проектируемых зданий по величине требуемого удельного энергопотребления. Нормы предназначены для обеспечения основного требования - эффективного использования энергии при проектировании зданий путем выявления суммарного эффекта энергосбережения от использования архитектурных, строительных и инженерных решений, направленных на экономию энергетических ресурсов. При этом здание и системы его обеспечения рассматриваются как единое целое. Выбор окончательного проектного решения выполняется на основе сравнения вариантов по наименьшему значению расчетного удельного расхода тепловой энергии системой теплоснабжения на отопление здания в сопоставлении с требуемой величиной удельного расхода энергии, устанавливаемой ТСН.

ТСН содержат требования к энергетическому паспорту здания, в котором отражаются все теплотехнические и энергетические характеристики, устанавливаемые в процессе проектирования. Энергетический паспорт - важнейший документ, который содержит необходимый

идостаточный объем показателей, который позволяет проверить соответствие проектных показателей проектируемого здания нормативным требованиям. В ТСН приведен алгоритм расчета параметров энергетического паспорта при их расчете вручную. Операция по расчету параметров ЭП с применением ЭВМ производится с помощью программы Эп-pass, значительно упрощающей и сокращающей процесс расчета параметров паспорта.

Требования по повышению эффективности энергосбережения вплотную связаны с рациональными конструктивными решениями, приемлемыми при проектировании зданий различных строительных систем.

Одним из массовых видов строительства являются крупнопанельные здания. Мощная база строительной индустрии, высокие темпы строительства таких зданий при далеко не удовлетворенном спросе на жилье сделало необходимым найти такое конструктивное решение наружных стен крупнопанельных зданий, которое бы удовлетворяло требования 2-го этапа СНиП П-3, не требовало бы значительной реконструкции или замены стальных форм и оснастки для их изготовления.

Таким решением оказались трехслойные железобетонные панели с эффективным утеплителем взамен ранее применяющихся керамзитобетонных панелей. В качестве связей между наружным и внутренним слоями трехслойных панелей применены железобетонные шпонки. Эти связи - шпонки - имеют малые размеры поперечного сечения, армируются стержнями диаметром 4-5 мм из стали класса В-1 или Вр1 и располагаются прерывисто, равномерно распределяясь по всей площади панели. Изготовленные из тяжелого бетона, панели имеют качественную фактуру и могут изготавливаться фасадной поверхностью как вниз, так

ивверх. Фасадные поверхности могут иметь полную заводскую готовность или окрашиваются в процессе строительства.

Академии архитектуры были разработаны принципиальные решения ширококорпусных жилых зданий, конструктивную основу которых составила система внутренних продольных и поперечных железобетонных стен, объединенных в единую пространственную схему дисками перекрытий. Наружные стены здания имеют поэтажную разрезку, опираясь на плиты перекрытий. Конструкция стен - трехслойная, кирпичная, с эффективным утеплителем; наружный и внутренние слои стены - кирпичные, толщиной 250 и 120 мм. Связь между слоями из нержавеющей стали. Таким образом, многоэтажный дом, возводимый из крупнопанельных конструкций имеет облик кирпичного здания.

Архитектурные качества здания удовлетворяют современным требованиям архитектуры, а эта работа удостоена премии Совета министров РФ.

По этому принципу "Мосгражданпроектом" разработан проект 9-этажного жилого дома в г. Раменское, сборные железобетонные изделия для которого изготавливаются на Воскресенском ДСК. Следует отметить, что имеется реальная возможность упростить конструкцию наружных стен, применяя стеновые блоки из таких материалов, как полистиролбетон, газобетон и т. п., с их облицовкой кирпичом.

191

Следует особо отметить, что строительство кирпичных многоэтажных зданий с несущими стенами, отвечающих требованиям энергосбережения, не имеет сколько-нибудь отчетливой перспективы. Сложность и материалоемкость такого решения очевидны. Альтернативой кирпичных зданий может считаться каркасная система со стенами поэтажной разрезки комплексной (полистиролбетонные или газобетонные блоки с облицовкой кирпичом) конструкции. В качестве несущей системы используется безригельный каркас с натяжением арматуры, располагаемой в створе колонн. Перекрытие из пустотных плит высотой 220 мм. Колонны сечением 300х300 или 400х400 мм.

Монтаж каркаса, оборудование для его монтажа, анкерные и натяжные устройства обеспечиваются НИИЖБом. Такое решение по предварительным подсчетам обеспечивает сокращение стоимости строительства на 20-25 %.

В заключение необходимо остановиться на безусловной необходимости сертификации проектной продукции. Только этот путь обеспечит надежность соответствия принимаемых проектных решений действующим нормам и правилам. Это тем более важно, что до сегодняшнего дня нет единообразных (типовых) решений по такому важному разделу, как проектирование "теплых" стен, соответствующих требованиям 2 этапа по энергосбережению.

Существуют технические решения, разработанные Минстроем (теперь Госстроем) России. Однако, эти решения носят рекомендательный характер, они не выполнены на стадии рабочих чертежей, допускают различные конструктивные решения и не позволяют унифицировать способы возведения "теплых" стен с применением имеющихся в регионе материалов.

Следует отказаться от практики получения дополнительных согласований при проектировании, так как это не гарантирует надежность и рациональность принимаемых в проектах решений. Однако не все заказчики относятся к вопросам сертификации проектной продукции одинаково ответственно. Например, сертифицированы проекты зданий и изделий Щелковского, Подольского и Тучковского ДСК, но не представлена для сертификации документация Воскресенского ДСК.

Сертификация проектной продукции должна быть признана обязательным условием при утверждении проектов.

Важно отметить, что проектирование зданий, отвечающих требованиям энергосбережения, вовсе не означает автоматического их удорожания. Реализация рациональных конструктивных решений обеспечит не только энергоэффективность зданий, но и позволит проектировать здания, отвечающие современным архитектурным требованиям, без существенного увеличения материальных затрат.

Библиографический список

1.Ливчак В. И., Грудзинский М. М. Эффективность группового автоматического регулирования расхода теплоты на отопление с коррекцией по температуре внутреннего воздуха

//Теплоэнергетика. 1983. № 8.

2.Матросов Ю. А., Ливчак В. И., Щипанов Ю. Б. Энергосбережение в зданиях// Энергосбережение.

References

1.Livchak V. I., Grudzinsky M.M.Effektivnost of group automatic control of an expense of warmth on heating with correction on temperature of internal air//Power system. 1983. No. 8.

2.Sailor Yu.A., Livchak V. I., Shchipanov Yu. B. Energy saving in buildings. //Energy sav-

ing.

192

Э.Е. Семенова, К.С. Котова

РАЗРАБОТКА МЕРОПРИЯТИЙ ПО ПОВЫШЕНИЮ ЭНЕРГОЭФФЕКТИВНОСТИ ЗДАНИЙ

Представлены основные архитектурно-технические мероприятия по повышению энергоэффективности жилых зданий, рассмотрено влияние объ- емно-планировочного решения на сохранение тепла в помещении, методы пассивного использования солнца и энергопотребление в зависимости от ориентации здания относительно сторон света.

Ключевые слова: энергоэффективность, планировочное решение, архитектурные приемы.

E. E. Semenova, K. S. Kotova

DEVELOPMENT OF MEASURES FOR INCREASE

OF ENERGY EFFICIENCY OF BUILDINGS

Presents the main architectural and technical measures to improve the energy efficiency of residential buildings, the influence of the space-planning decision on the preservation of heat in the room, methods of passive use of the sun and power consumption depending on the orientation of the building on the parties of light.

Keywords: energy efficiency, planning solution, architectural reception.

Одним из перспективных направлений ресурсосбережения является снижение затрат энергии при проектировании и эксплуатации зданий. Если раньше определяющим было внедрение технических решений снижающих стоимость строительства, как следствие это приводило к росту затрат тепловой и электрической энергии. В настоящее время с переосмыслением прежних принципов проектирования в направлении рационального использования энергии, разработаны мероприятия и технологии, позволяющие снизить энергопотребление и увеличить эффективность использования ресурсов. Анализ рынка жилищного строительства выявил высокий рост объемов строительства жилья за последние несколько лет. Развитие жилищного строительства пошло по пути социальной адресности. Комфортность и качественный уровень жилища в настоящее время определяются не потребностями семей, а уровнем их обеспеченности. Социально-экономическая среда, сформированная новыми собственниками и предпринимателями, оказала значительное влияние на архитектуру жилища.

193

Если в муниципальных домах возможно за счет комплекса архитектурно-технических мероприятий резко сократить энергопотребление, то в коммерческих домах вследствие их значительно большей энергонасыщенности, эффект от внедрения таких мероприятий может быть значительно снижен.

Комплекс архитектурно-технических мероприятий по повышению энергоэффективности жилых зданий предусматривает разработку рациональных объемно-планировочных решений домов, теплоэффективных конструкций наружных ограждений, инженерных систем, контрольно-измерительных и регулирующих приборов, а также использование нетрадиционных источников тепла. Объемно-планировочные решения жилых домов в значительной мере влияют на их энергоэффективность. В первую очередь следует остановиться на этажности зданий. Исследования отечественных ученых показали, что многоэтажные 17…25 и более этажные жилые дома испытывают особые воздействия окружающей среды. На высоте вокруг домов возникают мощные вихревые потоки, вызывающие дополнительные нагрузки на конструкции. В самом здании возникает неблагоприятная обстановка в части воздушного режима и микроклимата в помещениях квартир. Возникает так называемый переток отработанного воздуха с нижних этажей на верхние. Чтобы чистый воздух попадал в квартиры верхних этажей с улицы, гигиенисты рекомендуют два приема: устроить 1…2 уплотненные двери между лестнично-лифтовым холлом и квартирой и установить вытяжной вентилятор на вытяжке из кухни. Первое решение вполне выполнимо архитектурными приемами, а второе – лично проживающими.

При градостроительном решении застройки, учитывая указанные ветровые нагрузки на малоэтажные здания, целесообразна установка ветрозащитных жилых домов с понижением этажности жилых зданий с подветренной стороны. К сохранению тепла приводит применение градостроительного приема «замкнутых» дворов для укрытия от ветра, шума магистралей и улиц. Малоэтажные дома также не могут считаться теплоэффективными из-за большой удельной поверхности наружных ограждений по отношению к объему зданий.

В этой связи в современных нормативных документах вводится такой показатель, как коэффициент компактности, представляющий собой отношение площади наружных ограждений к отапливаемому объему здания. Помимо этого, в нормативах предусматривается дифференцируемый допускаемый расход энергии на отопление жилого здания в зависимости от его этажности. По этим показателям оптимальная высота здания находится в диапазоне 9…16 этажей.

Рациональной компактностью характеризуются так называемые ширококорпусные дома. Такие дома позволяют снизить теплопотери, микроклимат в них более устойчив, менее подвержен ветровому «выдуванию», выхолаживанию помещений квартир. Поэтому там, где это возможно, следует стремиться к уширению корпуса проектируемого жилого здания, поскольку это обеспечивает снижение теплопотерь за счет улучшения коэффициента компактности. При разработке индивидуальных проектов могут быть предложены другие архитек- турно-планировочные решения, обеспечивающие теплоэффективность жилого здания. В частности имеются планировочные решения жилых зданий, основанные на лучевом расположении квартир. Такой планировочный прием позволяет размещать большее количество квартир на этаже (от 8 до 12) без удлинения внеквартирных коммуникаций.

Для улучшения комфортности проживания и сохранения тепла в помещении, можно рекомендовать рациональное соотношение длины и ширины комнаты. Установлено, что способность квадратной в плане комнаты противостоять наружным тепловым воздействиям уменьшается наполовину по сравнению с глубоким помещением. В удлиненном помещении улучшается температурный режим и особенно радиационный, но одновременно ухудшаются естественная освещенность и проветривание. Поэтому целесообразное соотношение глубины и ширины помещений могут приниматься в пределах 1,4…1,6. При таком соотношении бо-

194

лее стабильно сохраняется температурный режим помещений. Целесообразно рассмотреть вопрос строительства жилых домов с внутренним расположением лестнично-лифтового узла, как это делается на Западе, а не с размещением лестничной клетки у наружной стены с обязательным естественным освещением. Такой прием позволил бы увеличить используемый световой фронт непосредственно для квартир, что, в свою очередь, увеличит количество квартир на этаже и изменит соотношение периметра наружных стен к ограждаемой площади

впользу последней. Кроме того, это обеспечит уменьшение теплопотерь здания за счет устранения неконтролируемого отапливаемого пространства, каким является лестничная клетка

внаших жилых домах. Для повышения теплоэффективности жилых зданий целесообразно применять такие архитектурные приемы, как ориентация здания по сторонам света с учетом преобладающих направлений холодного ветра, максимальное остекление южных фасадов и минимальное остекление северных фасадов. Пассивное использование солнечной энергии в здании должно сочетаться с легко регулируемой системой отопления, что представлено на рис. 1.

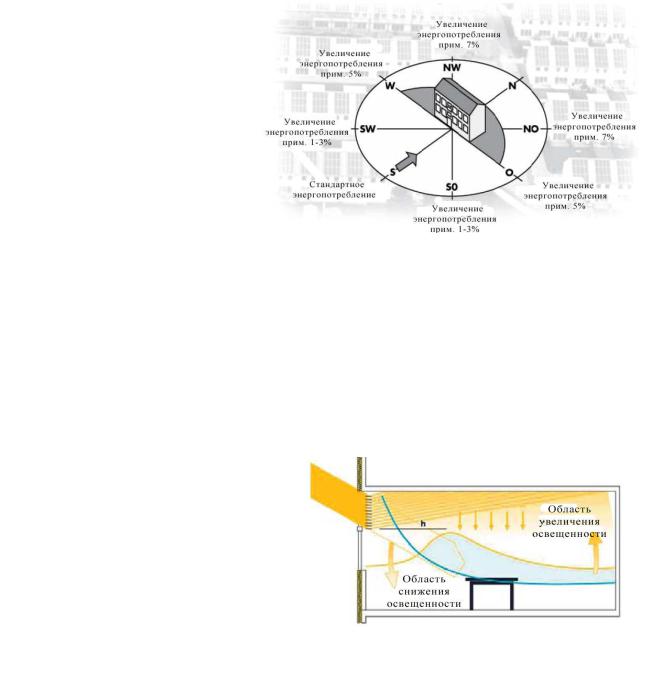

Влияние ориентации здания относительно сторон света на энергопотребление. Следует также использовать потенциал древесных насаждений для снижения ветровой нагрузки на проектируемые здания. Ориентацию зданий следует принимать по возможности более открытой в южную сторону, что будет способст-

этом расстояния между смежными домами должны приниматься с учетом эффективной солнечной инсоляции в зимний период времени, то есть размещение зданий не должно блокировать поступление солнечного света к фасадам других зданий. Другой стороной пассивного использования энергии солнца в зданиях является снижение интенсивности инсоляции в летний период времени. Нагревание за счет солнечной радиации летом может стать чрезмерным и приводит к значительным затратам электроэнергии, потребляемой кондиционерами. Для решения этой задачи используются как высокотехнологичные решения, например, применение специальных оконных стекол, отражающих большую часть теплового излучения, так относительно простые устройства,

195

основе натуральных ингредиентов (целлюлозы, льна и других). Теплоизоляция может производиться за счет использования многослойной конструкции ограждающих стен, когда утеплитель укладывается между слоями несущих конструкционных материалов, либо путем крепления утеплителя на наружных стенах и (или) внутри помещений. Поскольку стоимость электро - и тепловой энергии возрастает, заказчик вынужден соотносить первоначальные вложения на строительство объекта и последующие затраты на его эксплуатацию. Вместе с тем развитие рынка строительных материалов и технологий, а также усиление конкуренции за сбыт произведенной продукции вынуждают производителей искать дополнительные преимущества, помогающие реализации собственной продукции, в том числе применение современных и экологически безопасных технологий. Эти две тенденции ведут к внедрению в процессы проектирования и строительства энергосберегающих принципов экологического «зеленого» строительства.

Библиографический список

1.В. Н. Ануфриев, Н. А. Пособие Андреенко энерносбережение в зданиях.

2.Журнал «Энергосбережение» 2003 год №4 - Объемно-планировочные решения при формировании новых типов энергоэффективных жилых зданий.

3.Гершкович В.Ф., Энергосберегающие системы жилых зданий. Пособие по проекти-

рованию, 2008. – с.31.

4.Электронный адрес: http://www.bstpress.ru/ms/doc523.html.

5.Электронный адрес: http://www.domouprav.ru/osedlaet-li-rossiya-energiyu-vetra.html.

6.Электронный адрес: http://www.ecoproject.by/files/publications/1142_978.pdf.

References

1.V. N. Anufriev, N.A. Andreenko Manual Energy-saving in buildings.

2.Magazine «energy Saving» of the year 2003№4 – Space – planning solutions with the formation of new types of energy efficient residential buildings.

3.Hershkowitz V.F., Energy-saving systems of residential buildings. Manual for designing, 2008. – p.31.

4.Email: http://www.bstpress.ru/ms/doc523.html.

5.Email: http://www.domouprav.ru/osedlaet-li-rossiya-energiyu-vetra.html.

6.Email: http://www.ecoproject.by/files/publications/1142_978.pdf.

196

Э.Е. Семенова, Д.С. Кошелева

АНАЛИЗ ПРИМЕНЕНИЯ ЭНЕРГОСБЕРЕГАЮЩИХ АРХИТЕКТУРНЫХ РЕШЕНИЙ ПРИ ПРОЕКТИРОВАНИИ ГРАЖДАНСКИХ ЗДАНИЙ

Представлены основные принципы энергосбережения при проектировании современных гражданских зданий. Установлено, что повышение теплозащиты гражданских зданий достигается применением наружной теплоизоляции ограждающих конструкций.

Ключевые слова: теплозащита, энергоэффективные светопрозрачные конструкции, теплоизоляционные трехслойные железобетонные панели, связи – шпонки, полимерцементное оштукатуривание плитного утеплителя, облицовка на относе, теплоизоляционное штукатурное покрытие, принципы энергосбережения.

E.E. Semenova, D. S. Kosheleva

ANALYSIS OF ENERGY SAVING SOLUTIONS FOR ARCHITECTURAL DESIGN OF

CIVIL BUILDINGS

The basic principles of energy conservation in the design of modern public buildings. Found that increases thermal protection is achieved by using civilian buildings external thermal insulation walling.

Keywords: thermal insulation, energy – efficient constructi ons, plastic skylights, insulated sandwich reinforced concrete panels, connections – pins , polymer insulation plate plastering, tiling to include, thermal insulation plaster covering, the principles of energy conversation.

Внастоящее время строительный комплекс полностью перестроился и перешел на соблюдение нового поколения как территориальных так и федеральных норм. Разработаны экономические меры по стимулированию создания энергетически эффективных зданий и энергосберегающей продукции.

При проектировании современных энергосберегающих зданий основной упор делается на обеспечение комфортного микроклимата в помещении и уменьшение основных энергетических показателей.

Всовременном строительстве наблюдается непрерывный рост применения энергоэффективных светопрозразчных конструкций. Стали применяться окна со стеклопакетами и

197

переплетами из клееной древесины (10%), пластмассовых (75%) и металлических профилей (15%), что также способствовало энергосбережению.

Теплопотери за счет инфильтрации воздуха составляют существенную долю (в некоторых случаях до 40%) в балансе теплопотерь здания. С внедрением в строительную практику светопрозразчных конструкций в пластмассовых переплетах, а также конструкций в деревянных переплетах с хорошим уплотнением их притворов воздухопроницаемость резко снизилась.

В этом случае необходимое количество воздуха для требуемого воздухообмена может поступать либо через примыкания оконных блоков к оконным откосам, либо через специально выполненные в ограждениях отверстия для приточного воздуха. Последние должны относится к системе вентиляции, и не учитываться при определении воздухопроницаемости светопрозразчных конструкций.

Оконные коробки в деревянных или пластмассовых переплетах независимо от слоев остекления следует размещать в оконном проеме на глубину обрамляющей "четверти" от плоскости фасада теплотехнически однородной стены или посередине теплоизоляционного слоя в многослойных конструкциях стен, заполняя пространство между оконной коробкой и внутренней поверхностью четверти теплоизоляционным материалом.

Все притворы окон и балконных дверей должны содержать уплотнительные прокладки (не менее двух) из силиконовых материалов или морозостойкой резины.

При разработке объемно-планировочных решений следует избегать размещения окон по обеим наружным стенам угловых комнат.

При устройстве мансардных окон следует предусматривать надежную в эксплуатации гидроизоляцию примыкания кровли к оконному блоку.

Основными направлениями при проектировании новых типов зданий с повышенной теплозащитой является оптимизация теплозащитных и теплоинерционных свойств, разработка инженерных методов расчета приведенного сопротивления теплопередаче многокомпонентных непрозрачных ограждающих конструкций.

При проектировании теплозащиты зданий следует применять, как правило, типовые конструкции и изделия полной заводской готовности, в том числе конструкции комплектной поставки, со стабильными теплоизоляционными свойствами, достигаемыми применением эффективных теплоизоляционных материалов с минимумом теплопроводных включений и стыковых соединений в сочетании с надежной гидроизоляцией, не допускающей проникновения влаги в жидкой фазе и максимально сокращающей проникновение водяных паров в толщу теплоизоляции.

Так например, при массовом крупнопанельном строительстве применяют трехслойные железобетонные панели с эффективным утеплителем взамен ранее применяющихся керамзитобетонных панелей. В качестве связей между наружным и внутренним слоями трехслойных панелей применены железобетонные шпонки. Эти связи - шпонки - имеют малые размеры поперечного сечения, армируются стержнями диаметром 4-5 мм из стали класса В-1 или Вр1 и располагаются прерывисто, равномерно распределяясь по всей площади панели. Изготовленные из тяжелого бетона, панели имеют качественную фактуру и могут изготавливаться фасадной поверхностью как вниз, так и вверх. Фасадные поверхности могут иметь полную заводскую готовность или окрашиваются в процессе строительства. При этом, для обеспечения лучших эксплуатационных характеристик в многослойных конструкциях зданий с теплой стороны следует располагать слои большей теплопроводности и увеличенным сопротивлением паропроницанию.

Наиболее перспективным способом повышения теплозащиты является наружная теплоизоляция стен путем устройства облицовки или штукатурки, окраски водоустойчивыми составами, выбираемыми в зависимости от материала стен и условий эксплуатации.

Способ наружной теплоизоляции стен с оштукатуриванием плитного утеплителя выигрывает по ряду преимуществ - относительно невысокой стоимости, простоты устройства, тра-

198

диционности внешнего вида. Вследствие этого получил наибольшее распространение. Способ состоит в приклеивании или механическом креплении к стенам теплоизоляционных плит, обычно из пенополистирола и минеральной ваты, и нанесении по ним полимерцементного покрытия или цементной штукатурки, армированных сетками из стекловолокна или стали.

Клеевое крепление пенополистирольных плит к стенам является более простым в исполнении по сравнению с механическим, но менее надежным при плохом качестве склеивания. Поэтому область применения этого крепления ограничивается стенами с ровной поверхностью без штукатурного покрытия. Клеящий состав наносят на поверхность плит пятнами и по контуру. Для повышения надежности крепления используют дюбели из нержавеющей стали или пластмассы, способные полностью воспринять нагрузку от системы теплоизоляции.

Способ наружной теплоизоляции стен с облицовкой на относе состоит в креплении к стенам теплоизоляционного материала и устройстве защитно-декоративной облицовки на относе по заанкеренному в стену каркасу из деревянных реек или металлических профилей и анкеров.

Основным преимуществом конструкции является наличие естественно вентилируемого воздушного промежутка между слоем утеплителя и облицовкой, обеспечивающего вывод из конструкции конденсационной и построечной влаги и защиту теплоизоляционного материала от атмосферных осадков. Воздушная прослойка улучшает теплоизоляционные качества стеновой конструкции за счет экранирующего действия облицовки по отношению к лучистой составляющей теплового потока, проходящего через стену.

Перспективным способом наружной теплоизоляции стен, освоенным в России и за рубежом (ФРГ, Франции и др.), является нанесение на наружную поверхность теплоизоляционного штукатурного покрытия. Достоинства способа заключается в простоте и высокой скорости производства работ благодаря использованию современных средств механизации.

Теплоизоляционные растворы приготавливают сразу перед началом штукатурных работ путем затворения водой и перемешивания сухих теплоизоляционных смесей заводского изготовления. В состав смесей входит теплоизоляционный заполнитель, связующее, минеральные наполнители и добавки. Среди теплоизоляционных заполнителей наиболее эффективен заполнитель из гранул пенополистирола, хотя могут применяться и другие материалы: гранулы пеностекла, вспученного перлита и т.д. Связующее - цемент, гипс и др.

Тепловую изоляцию наружных стен следует стремиться проектировать непрерывной в плоскости фасада здания. Такие элементы ограждений, как внутренние перегородки, колонны, балки, вентиляционные каналы и другие, не должны нарушать целостности слоя теплоизоляции. При проектировании трехслойных панелей толщина утеплителя, как правило, должна быть не более 200 мм. В трехслойных бетонных панелях следует предусматривать конструктивные или технологические мероприятия, исключающие попадание раствора в стыки между плитами утеплителя, по периметру окон и самих панелей.

Для повышения уровня теплозащиты наружных ограждений целесообразно введение в

их конструкцию замкнутых воздушных прослоек.

В целях сокращения расхода теплоты на отопление зданий в холодный и переходный периоды года следует предусматривать:

а) объемно-планировочные решения, обеспечивающие наименьшую площадь наружных конструкций для зданий одинакового объема, размещение более теплых и влажных помещений у внутренних стен здания;

б) блокирование зданий; в) устройство тамбурных помещений за входными дверями в многоэтажных зданиях;

г) как правило, меридиональную или близкую к ней ориентацию продольного фасада здания;

199
