Методическое пособие 808

Э.Е. Семенова, П.Н. Котов

РАЗРАБОТКА ОБЪЕМНО-ПЛАНИРОВОЧНОГО РЕШЕНИЯ ОБЩЕСТВЕННОГО КОРПУСА ДОМОВ ПРЕСТАРЕЛЫХ

Представлены основные особенности проектирования домов престарелых, с учетом функциональных требований, требований для мало мобильных групп населения. Подобран необходимый состав помещений, их наиболее выгодное расположение относительно друг друга, приведены примеры компоновки общественных корпусов.

Ключевые слова: состав помещений, примеры компоновки.

E. E. Semenova, P. N. Kotov

DEVELOPMENT SPACE-PLANNING DECISION

OF A PUBLIC HOUSING NURSING HOMES

The main features of designing homes for the elderly, taking into account the functional requirements, requirements for small mobile groups. Pick up a necessary part of the premises, their most advantageous position relative to each other, are examples of the layout of public buildings.

Keywords: of the premises, examples of the layout.

Основной деятельностью домов престарелых является предоставление услуг по постоянному и временному пребыванию пожилых людей, уходу за ними, оказанию основных медицинских услуг, также организация разнообразного досуга и создание комфортной обстановки, близкой по условиям к домашней. Существующие в нашей стране учреждения для инвалидов и престарелых имеет ограниченные возможности оказания необходимых услуг и не соответствует общепринятым в мировой практике требованиям к учреждениям такого типа. В существующих домах, пожилые люди практически лишены всех этих условий.

Немаловажное влияние на композицию здания оказывает вместимость учреждения. Оно не должно быть излишне большим, где пожилой человек чувствует себя затерянным среди большой массы людей. Вместимость дома престарелых не должна превышать 150 мест. Оптимальная вместимость составляет 100…120 мест. В таком учреждении проживающие имеют возможность быть знакомыми друг с другом, персонал имеет возможность знать пациентов в лицо. Гораздо проще создать обстановку, близкую по условиям к семейной.

150

Условия организации проживания и лечения в домах престарелых обусловливают функциональную необходимость и наличие в них следующих групп помещений: приемновестибюльной; спальных; предприятий общественного питания; культурно-массового и спор- тивно-оздоровительного обслуживания; лечебных; хозяйственно-бытовых помещений рис 1.

Рис.1. Схемы размещения различных групп помещений: 1 - спальный корпус; 2 - столовая; 3 - зрительный зал;

4- лечебный блок (спортивно-оздоровительное обслуживание); 5 - приемно-вестибюльный блок

Впрактике проектирования и строительства домов престарелых используются следующие приемы композиции: централизованный прием, когда все группы помещений располагаются в пределах единого корпуса; блочный прием, при котором отдельные группы помещений, размещенные в обособленных зданиях, примыкают друг к другу или образуют сложную пространственную композицию, будучи связаны друг с другом теплыми переходами; павильонный прием, характерен расположением отдельных групп помещений в несвязанных между собой автономных зданиях.

Рассматривая вопросы функциональной взаимосвязи различных групп помещений, следует иметь в виду необходимость предусматривать так называемые «нейтральные зоны»,

вкоторых располагаются горизонтальные и вертикальные коммуникационные развязки - вестибюли, холлы, лестницы, пандусы, лифты - через которые осуществляются технологические связи между функциональными группами помещений дома престарелых.

Все группы помещений изолированы и равноценно связаны между собой через нейтральную зону. На практике обеспечить всем группам помещений необходимую изоляцию достаточно сложно. Поэтому допустимо некоторые группы помещений, исключая спальные, предусматривать проходными.

Дома престарелых рассчитываются на пребывание в них инвалидов-колясочников, расчетное число составляет 20%. Это предъявляет специальные требования к проектированию зданий домов-интернатов (ширина коридоров, проходов, наличие специальных лифтов) и отдельных их помещений (место для стоянки коляски, возможность ее разворота, специальные приспособления для инвалидов). В связи с этим отметки уровня пола во всех корпусах одинаковые.

Вдомах престарелых вместимостью более 100 человек предусматриваются раздельные обеденный и актовый зал. К кинозалу должны примыкать артистические комнаты, склад декораций и фойе. В зрительном зале предусматривают места для инвалидов на креслахколясках из расчета 10…12%. Расчетная норма площади зала на одного человека принимается 1 м.кв.

151

Столовые проектируют, рассчитанные в целом на учреждение. Для домов престарелых вместимостью до 100 мест рекомендуется подвоз пищи в термосах в жилые комнаты или буфетные. Если вместимость больше 100 человек, то рассчитывается зал столовой. Число мест

вобеденном зале следует принимать из расчета односменного обслуживания лиц, свободно передвигающихся и передвигающихся на креслах-колясках, в домах престарелых 90% списочного состава. Расчетная норма площади обеденного зала на одного человека принимается

1.4 м.кв.

Медицинский и спортивно-оздоровительный корпус допускается проектировать в одном блоке на разных этажах. В домах престарелых предусматривается бассейн, так как плаванье хорошо влияет на физическое состояние организма. Так же следует предусматривать гимнастические помещения для корригирующих упражнений и физкультурных занятий. Медицинский корпус включает в себя кабинеты старшего и младшего медицинского персонала, процедурные, массажные, водолечебные, кислородные, стоматологические кабинеты, регистратуру, аптеку.

Приемно-вестибюльный корпус удобно использовать в качестве проходного блока и обще бытового. В данном корпусе распологают парикмахерскую, магазин, союзпечать, комнату для встречи с родственниками, кружковые комнаты, общий холл дневного пребывания. Второй этаж может быть использован в качестве административного, где будут располагаться конференц-зал, архив, кабинеты персонала.

Строительство новых, отвечающих современным требованиям, домов престарелых в наши дни, к сожалению, является единичным. Из-за этого пожилым людям приходится жить

вполу разрушенных, ветхих зданиях в антисанитарных условиях. Поэтому нашей задачей является проектирование и разработка новых домов престарелых, отвечающих международным стандартам. Где пенсионеры смогут чувствовать себя как дома! И проводить время в уютной обстановке.

Библиографический список

1.Авдотьин Л.Н. Архитектурное проектирование общественных зданий и сооружений.

−М.: Стройиздат, 1985. – С.512-531.

2.СП 35-112-2005 Дома-интернаты.

3.Пособие к МГСН 4.03-94 Дома интернаты для инвалидов и престарелых.

4.МДС 35-3.2000 Рекомендации по проектированию окружающей среды, зданий и сооружений с учетом потребностей инвалидов и других маломобильных групп населения.

References

1.Avdotiin L.N. Architectural designing the public buildings - M.: Stroyizdat, 1985. - S.512-531.

2.SP 35-112-2005 Boarding House.

3.Benefit to MGSN 4.03-94 Homes for the disabled and elderly.

4.MDS 35-3.2000 Recommendations for the design of the environment, buildings and structures to the needs of the disabled and other groups with limited.

152

Э.Е. Семенова, А.А. Тютерев

ИССЛЕДОВАНИЕ ОБЪЕМНО-ПЛАНИРОВОЧНЫХ РЕШЕНИЙ СОВРЕМЕННЫХ ВЫСОТНЫХ ЭНЕРГОЭФФЕКТИВНЫХ ЗДАНИЙ

Представлены исследования различных видов лучевой планировочной системы. Установлены, преимущества использования лучевой планировочной системы при строительстве высотных зданий.

Ключевые слова: объемно-планировочное решение, энергосбережение, высотные здания, лучевая планировочная система.

E.E. Semenova, A.A. Tyuterev

STUDY OF SPACE-PLANNING DECISIONS HIGH-RISE

OF MODERN ENERGY EFFICIENT BUILDINGS

We present studies of various types of radiotherapy planning system. Installed, the benefits of radiotherapy planning system in the construction of tall buildings.

Keywords: space-planning solution, energy saving, high-rise buildings, radiotherapy planning system.

С развитием проектирования и строительства высотных зданий возникает необходимость исследований и поиска их оптимальных архитектурных решений, помогающих сократить эксплуатационные энергозатраты, при одновременном повышении уровня комфортабельности возводимого объекта. При разработке здания, основой, как правило, становится объемно-планировочное решение. Очевидно, что от того насколько удачно оно найдено, зависит успех реализуемого проекта.

За основу планировочного решения высоток обычно принимают схемы точечных домов с широким корпусом. Их типологический ряд по планировочной схеме весьма многообразен и включает в себя варианты планов, по форме представляющих собой квадрат, прямоугольник, круг, эллипс и т.п., а также сочетание нескольких форм. Из них можно выделить варианты, которые по внутренней структуре, а также и внешним очертаниям напоминают буквы Y, Х, Ж или их графические сочетания. В отличие от простых схем они более интересны и оригинальны, но в то же время являются упорядоченными и четкими. На основе этих планировочных схем формируются многолучевые здания. Они формируются посредст-

153

вом планировочного приема, при котором объемно-планировочные элементы компонуются группами вокруг центрального ядра по нескольким направлениям в виде лучей

При этом под элементами объемно-планировочной схемы подразумеваются квартиры, а центральным ядром дома являются внеквартирные коммуникации (лестничные клетки, лифтовые холлы, внеквартирные коридоры и т.п.), технические помещения, инженерные коммуникации. Количество лучей может быть разным, от трех до восьми, так же, как и их длина и ширина.

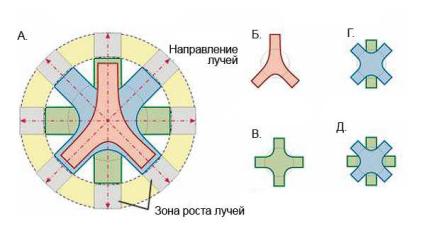

Рис. 1. Виды лучевых планировочных систем:

А – комбинированная; Б – трехлучевая; В – четырехлучевая; Г – шестилучевая; Д – восьмилучевая

Разработки таких зданий появились с развитием индустриализации строительства многоквартирных жилых домов. В качестве примера можно привести «Проект дома для рабочих» на ул. Стромынка, в Москве, выполненный в 1924 г. архитектором Н. Ладовским. В дальнейшем многолучевая схема планировки не раз использовалась при проектировании многоквартирных жилых домов, как в нашей стране, так и за рубежом.

Подобные здания выявлены например, при анализе зарубежного жилищного строительства в литературе 60-х гг. ХХ в. В отечественном опыте проектирования жилища многолучевая планировочная схема, нашла применение при разработке типовых серий и индивидуальных проектов. При этом, со временем архитектурно-планировочные решения рассматриваемых многоквартирных жилых домов становились все более разнообразными и сложными.

В настоящее время, с активизацией высотного строительства, многолучевые здания используются в составе престижных жилых комплексов. Такое планомерное развитие и широкое применение рассматриваемых зданий можно объяснить преимуществами планировочной схемы. Так, выработанные в настоящее время архитектурные решения многолучевых жилых домов имеют следующие положительные качества:

1. Получение в объеме одного здания широкой палитры квартир разных типов за счет возможности варьировать планировку по этажам, что обеспечивает гибкость в учете демографического состава населения района застройки, или фактора "покупаемости" разных типов квартир. Кроме того, возможно дифференцировать площади одинаковых типов квартир. Так, квартиры с одним количеством комнат имеют разные площади, что позволяет более эффективно осуществлять выбор жилья при заселении.

2. Возможность размещения более десяти квартир на этаже. Квартиры хорошо защищены от шума лестнично-лифтовой зоны, имеют расширенные площади подсобных помещений.

3. Оптимальное решение внеквартирных коммуникаций, позволяющее включить в их состав дополнительные шахты и помещения для размещения компьютеризированных и ав-

154

томатизированных инженерных систем, современную аппаратуру, в том числе и периферийные устройства бытовой техники.

4.Программируемое изменение размеров лучей (длину и ширину), дающее преимущество для объемно-планировочного и архитектурно-художественного решений, например, расширение или сужение силуэта здания по высоте, получение вариантов асимметричных и даже переменных по этажам решений в плане.

5.Выразительное и вариантное завершение, что создает наилучшие предпосылки для устройства в верхних этажах квартир типа "пентхауз".

6.Превращение дома в многофункциональный комплекс с учреждениями обслуживания, предприятиями торговли, а также с включением в объем здания офисов, гостиниц и дру-

гих объектов общественного назначения.

Рис. 2 Пример лучевой планировочной схемы. Артур Шомбург Плаза. Нью-Йорк США, архитектор Гразен и др

Экономичность рассматриваемого типа жилых домов заключается в следующем: Корпус здания, обеспечивающий уменьшение показателя отношения периметра наруж-

ных стен к ограждаемой площади. Коэффициент ограждения К = 0,16 м (отношение периметра наружных стен к ограждаемой площади) компактность вне квартирных коммуникаций и уменьшение их удельной площади по отношению к площади обслуживаемых квартир; использование меньшего количества лифтов на то же количество квартир на этаже по сравнению с типовыми домами секционного типа.

Таким образом, перечисленные преимущества многолучевых зданий, а также то, что их планировочная схема подходит для условий высотного строительства, позволяют сделать вывод, что они являются перспективным видом высоток.

Делая предположения о путях дальнейшего развития высотного строительства, связанного с использованием многолучевых высотных домов можно выдвинуть не мало интересных концептуальных предложений. Однако к сказанному следует добавить, что принять за основу многолучевую схему плана 17-ти этажки и механически трансформировать ее в высотный комплекс, увеличив количество лестниц и инженерно-технического оборудования было бы неправильно. Вряд ли получившееся здание оправдает ожидания инвесторов и вызовет одобрение у будущих жильцов. Вопросы проектирования высотных объектов весьма специфичны, требуют проработки многими специалистами, и их может решить далеко не каждое архитектурное бюро, или даже институт. Проектирование таких зданий остается

155

приоритетом крупных организаций с научной базой имеющих опыт проектирования подобных объектов.

Библиографический список

1.Беляев В.С. Проектирование энергоэкономичных и энергоактивных гражданских зданий./ В.С. Беляев, Л.П. Хохлова; Учеб. пособие: – М.: Высшая школа, 1991. – 225 с.

2.Береговой А.М. Энергоэкономичные и энергоактивные здания: Учеб. пособие. Пенза: Пензенская архитектурно-строительная академия, 1997. – 155 с.

3.Проектирование энергоэкономичных общественных зданий / С.Терной, Л. Бекл, К.

Робинсон и др.; Пер. с англ. А.С. Гусева. – М.: Стройиздат, 1990. – 336 с.

References

1.Belyaev В.С. Designing energy-efficient and energy-civil buildings./ В.С. Belyaev, L.P. Hohlova; Tutorial: – М.: Vysshaya shkola, 1991. – 225 p.

2.Beregovoy А.М. Energy efficient and energy-building: Tutorial. Penza: Penza Architecture and Building Academy, 1997. – 155 p.

3.Design of energy efficient public buildings / S.Ternoy, L.Bekl, K. Robinson ect.; English translation. А.S. Gysev. – М.: Stroiizdat, 1990. – 336 p.

156

ВОДОСНАБЖЕНИЕ, ВОДООТВЕДЕНИЕ, ТЕПЛОСНАБЖЕНИЕ И ВЕНТИЛЯЦИЯ

М.В. Митрофанов

К ВОПРОСУ О МАТЕМАТИЧЕСКИХ МЕТОДАХ В ИССЛЕДОВАНИИ СИСТЕМЫ «СКВАЖИННЫЙ НАСОС - ВОДОПРОВОДНАЯ СЕТЬ»

В статье рассмотрено использование математических методов в системе «скважинный насос - сеть». Предложены способы нахождения части кривой насоса при разных уровнях воды в скважине. Обозначен отрезок оси напоров и вероятность попаданий на него. Сделаны выводы об оценке параметров системы и большем числе точек наблюдений.

Ключевые слова: система, уровень воды, потери напора, отклонения, уравнение насоса, метод наименьших квадратов, таблица, данные, часть кривой, вероятность попадания, интервал значений по напору, требуемые параметры, число точек наблюдения, математические методы, энергоэффективность, функция, надежность.

M.V. Mitrofanov

TO THE QUESTION ABOUT MATHEMATICAL METHODS

IN THE SYSTEM “WELL PUMP – WATER SUPPLY NET” RESEAR CH

The paper presents the use of mathematical methods in the system “well pump – water supply network”. The ways of finding t he part of the pump curve for various water levels in well are suggested. The segment of the pressure axis and the probability to get into it are pointed. The conclusions about the system parameters and about the greater quantity of observation points are made.

Key words: system, water level, pressure losses, deflexions, pump equation, least square method, table, data, part of curve, getting probability, the interval of data by pressure, the required parameters, number of observation points, mathematical methods, energy efficiency, function, reliability.

В общем случае характеристика системы включает две составляющие: статическую и динамическую. Отсюда напор системы

Динамическая составляющая описывается квадратичной зависимостью от расхода

Выражение приобретает следующий вид

157

k - коэффициент, зависящий от потерь, по длине трубопровода и потерь на местных сопротивлениях;

Ндин. уровень - динамический уровень скважины;

Нстат.сист - статический напор системы относительно устья скважины.

Ошибочная оценка требуемых параметров системы служит основной причиной неверного подбора насосного оборудования, что объясняется сложностью определения зависимости [3]

(4)

Важно определять возможные отклонения уровней воды от среднего или номинального значения. Рабочая точка системы «скважинный насос-сеть» смещается, если хотя бы один и параметров меняется. Особую важность целесообразно придавать и изменениям энергоэффективности.

Следует рассматривать теоретические вариации аргументы и функции. На практике же отклонения могут быть вызваны и из-за нестандартных ситуаций, причины которых иногда не сразу становятся известны.

Общий вид скважинной системы представлен на рисунке 1

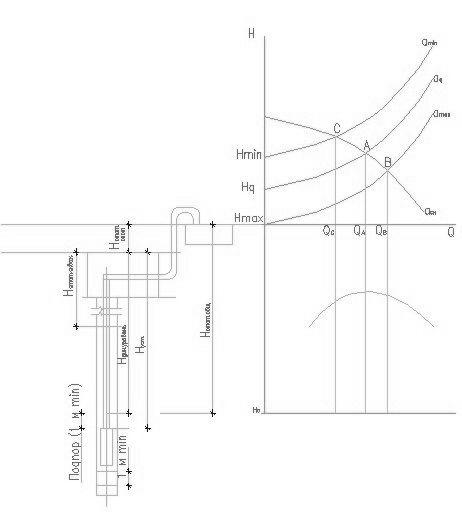

Рис. 1. Вид скважинной системы

Уделяя внимание характеристикам, получим изображение, представленное на рисунке 2. Показанные вариации удовлетворяют условиям совместной работы «один скважинный насос – сеть». Теоретическая основа более простой системы составляет базис для

158

применения в системе с несколькими скважинами, организованной сложнее и с увязкой большего количества зависимостей.

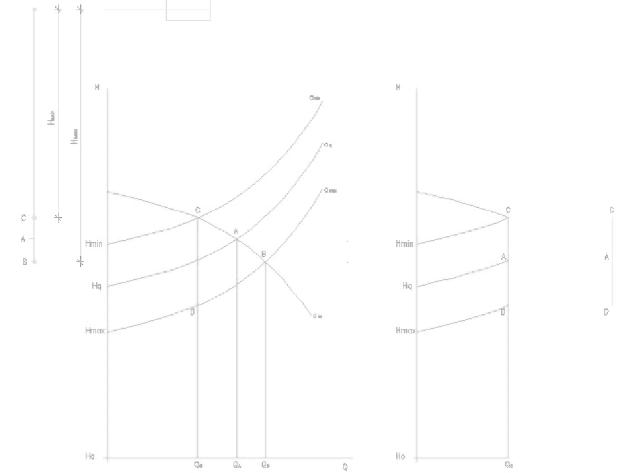

Рис. 2. Совместная работа системы «скважинный насос – сеть»

Запишем уравнения для разных уровней

Динамическая составляющая – парабола (правая часть параболы), ордината вершины которой зависит от уровня воды.

Уравнение насоса чистой воды, как правило, выражается зависимостью [2]

При применении метода наименьших квадратов предполагается полином следующего вида [1]
