А.Я. Шевцов

О ВЛИЯНИИ РАЗРЫВНЫХ НАРУШЕНИЙ НА ФОРМИРОВАНИЕ ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИХ УСЛОВИЙ

Рассматривается строение зон различных генетических типов разрывных нарушений. Установлено, что они различаются инженерногеологическими условиями.

Ключевые слова: генетические типы разрывных нарушений, инженерно-геологические условия.

А.YA. Shevtsov

ABOUT THE INFLUENCE OF THE RUPTURE

IN THE FORMATION OF ENGINEERING-GEOLOGICAL CONDITIONS

The work considers the structure of zones of different genetic types of discontinuous violations. It is established that they differ in engineering-geological conditions.

Keywords: genetic types of fractures, engineering-geological conditions.

Во многих статьях и монографиях, посвященных изучению разломов как геологического явления, рассматриваются вопросы, способствующие выяснению роли разломов в строении, развитии земной коры и влиянию на формирование месторождений полезных ископаемых.

Сначала 90-х годов двадцатого столетия устанавливается структурная неоднородность зон разломов [1].

Сдругой стороны, фациальная изменчивость, меняющиеся толщины горных пород в зонах различных генетических типов разломов, а также структурная неоднородность зон разломов обусловливает изменение физических, механических, водных свойств грунтов, а также развитие тех или иных геодинамических процессов, которые в совокупности определяют инженерно-геологические условия при строительстве и добыче полезных ископаемых.

На основе картирования и анализа разрывных нарушений в Старооскольском железорудном районе КМА выявлены их генетические типы, заложившиеся на разных этапах развития района от раннего протерозоя до мезозоя включительно [2]. Разломы образуют своеобразные динамические зоны, характеризующиеся специфическими инженерногеологическими условиями.

Зоны вязких сдвигов протерозойского возраста сложены метаморфическими горными породами: кварцитами, сланцами, кварцитопесчаниками. Количество поверхностей смеще-

101

ния обусловливает их толщину, которая колеблется от 2-3 до 20 м и более. Они меняют свое направление в пределах 290-3400, а часто выходят за пределы территории исследования.

Минеральные парагенезисы, наблюдаемые в зонах вязких сдвигов и вне их, остаются одинаковыми. В сланцах это – мусковит-гранат, биотит-мусковит-гранат, в кварцитах – до- ломит-актинолит-кварц-магнетит-гематит, кварц-магнетит-куммингтонит-доломит-биотит. Однако минералы в зонах меняют свою структуру по форме зерен и агрегатов. В магнетитовых кварцитах наблюдаются параллельно удлиненные агрегаты кварца, магнетита, а в кум- мингтонито-магнетитовых разностях зерна приобретают игольчатую форму с параллельной ориентировкой. Вне зон формы овальные, округлые, таблитчатые.

Здесь же изменяются текстурные характеристики пород. В магнетитовых кварцитах толщины кварцевых слойков вне зон составляют 0,3 мм, магнетитовых 0,1 мм, а в зонах соответственно 0,1 – 0,08 мм и 0,04 мм. В куммингтонито-магнетитовых кварцитах куммингтонитовые слойки имеют толщину 0,065-0,095 мм, за пределами зоны происходит увеличение толщины до 0,18-0,3 мм. Вследствие этого изменяются значения механических характеристик горных пород по элементам складок В крыльях складок сланцы имеют значение предела прочности на одноосное сжатие Rc = 35-40 МПа, в периклиналях Rc = 53-68 МПа, железистые кварциты в крыльях складок имеют значение предела прочности на одноосное сжатие

Rc = 98-140 МПа, в периклиналях Rc = 150-210 МПа.

В зонах вязких сдвигов резко уменьшаются размеры тектонической делимости в связи с возрастанием плотности трещин до 0,07-0,08 м в сланцах и до 0,22-0,24 м в кварцитах при сохранении параллелепипедоидальной формы, что ведет к изменению скоростей фильтрации.

Зоны вязких сдвигов, являясь сквозными от пород нижнего протерозоя до пород четвертичного периода, служат водоподводящими каналами, создающими локальную обводненность. Они подвержены геодинамическим процессам, таким как выветривание, гравитационные процессы и другие.

Кора выветривания. Толщина коры изменяется от нескольких метров до 120 м. Нижняя граница ее неровная и по зонам вязких сдвигов уходит в глубь кварцитов и сланцев. Состав: богатые гипергенные руды, окисленные и слабо окисленные трещиноватые железистые кварциты, а также глиноподобные выветрелые сланцы. У этих измененных пород резко снижаются значения предела прочности на одноосное сжатие до 4-6 МПа. Структура пород рыхлая, землистая, слабосцементированная. Текстура унаследуется от первичных пород. Как правило она слоистая или пятнистая.

Из гравитационных геодинамических процессов широко развиты осыпи и обвалы. Они приурачиваются к зонам вязких сдвигов в следствие развития интенсивной трещиноватости, раздробленности и выветрелости горных пород. Состав: дресва, щебень, реже глыбы до 0,6 м в поперечнике, которые образуются в периклинальных частях складок.

Зоны “ хрупких” разрывов палеозойского возраста имеют широкое распространение на исследуемой территории. Они имеют субширотное простирание и представляют собой совокупность трещин скалывания с расстоянием 0,6-0,7-1,2 м. Железистые кварциты, сланцы и дайки порфиритов диоритового состава здесь часто расслоены на пластинообразные формы, отмечается перетертый материал типа милонита дайкового и кварцитового составов. В девонских ожелезненных песчаниках зоны увеличивают толщину до 10-15 м. Расстояние между трещинами увеличивается до 0,8-2,2 м. Структура пород мелкообломочная, текстура слоистая, пятнистая.

Зоны “ хрупких” разрывов мезозойского возраста представлены разломами типа сбросов. Состоят они из серии разрывных нарушений северо-западного простирания и наследуют зоны вязких сдвигов протерозойского возраста [2]. В мелах они образуют скопления субвертикальных субпараллельных трещин с расстоянием 1-5 м. Для них характерно ожелезнение по трещинам, наличие борозд скольжения по плоскостям, раздробленность мела на ромбовидные и параллелограмовидные отдельности. Толщина зон изменяется от 8 до 30 м.

102

Как следствие повышенной трещиноватости и раздробленности в меловых породах устойчиво прослеживаются явления карста и развитие каверн и других пустот различной формы, затухающих в глубь пород от разрывов. Особенно интенсивно карстовые формы проявляются на склонах, где в бровках уступов размываемые водой трещины, соединяясь, часто образуют воронки и провалы диаметром 0,8-1,5 м. Глубина проявления карста охватывает всю толщу мелов.

Взалегающих ниже по разрезу альбских песках зоны имеют ширину 9-26 м и представляют собой систему параллельных трещин. В одних случаях пески в трещинах перетерты до пылевидного состояния, в других случаях плоскости трещин ожелезнены так, что образуются ожелезненные песчаные плиты толщиной 0,3-0,6 м. Чаще пески в зонах нарушений уплотнены до слабого песчаника с пределом прочности на одноосное сжатие 6-7 МПа.

Из физико – механических геодинамических процессов в песках, где отмечается разнородность их состава, развиты явления суффозии вследствие выноса фильтрующейся водой мелких фракций песка. Это приводит к появлению гнездообразных пустот внутри слоев. В конечном счете изменяется степень сложения песков от средней плотности до рыхлых.

Вподстилающих пески глинах юрского возраста зоны северо-западных сбросов затухают. Здесь глины находятся в текучепластичном и текучем состояниях. Наблюдается оплывание откосов. Часто глинистые и илистые частицы тампонируют трещины, вследствие чего образуются скопления воды.

Таким образом, динамические зоны различных генетических типов разрывных нарушений имеют значительную мощность (толщину) и отличаются строением и изменением ин- женерно-геологических условий, что необходимо учитывать при выделении в разрезе инже- нерно-геологических элементов и прогнозе инженерно-геологических условий при строительстве и добычных работах.

Библиографический список

1.Лобацкая Р.М. Структурная неоднородность разломов. – М: Недра, 1990.-135 с.

2.Шевцов А.Я. Разрывные нарушения в структуре железорудных месторождений Старооскольского района КМА и их влияние на инженерно-геологические свойства грунтов.// Расчет и проектирование оснований и фундаментов в сложных инженерно-геологических условиях /Воронеж. гос .архитек. – строит. акад.- Воронеж,1994.-с.25-30.

References

1.Lobackaya RM. Structural heterogeneity of faults. - Moscow: Nedra, 1990.-135 with.

2.Shevtsov A.YA. Fissure in the structure of iron ore deposits Oskolsky-Old district of CMA and their impact on engineering-geological properties of soils.// RAS-Chet and design of bases and foundations in complicated engineering-geological conditions of /Voronezh state .architek. - constructing Acad.- Voronezh,1994.-p.25-30.

103

СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И ИЗДЕЛИЯ

Т.В. Богатова, И.А. Антонов

СВЕТОПРОНИЦАЕМЫЙ БЕТОН: ИСТОРИЯ ОТКРЫТИЯ НОВОГО МАТЕРИАЛА, ОБЗОР ОСНОВНЫХ СВОЙСТВ И ОБЛАСТЕЙ ПРИМЕНЕНИЯ

В статье представлена краткая история создания светопроницаемого бетона, оценен потенциал материала с инженерной и архитектурнокомпозиционной точки зрения, приведены основные свойства и проанализированы потенциальные области применения.

Ключевые слова: светопроницаемый бетон, Арон Лошонци, litracon, lucem.

T.V. Bogatova, I.A. Antonov

THE TRANSLUCENT CONCRETE: STORY OF THE NEW MATERIAL INVENTION, REVIEW OF ITS MAIN BEHAVIOUR AND ITS RANGE OF APPLICATION

The article presents an overview of the story of translucent concrete, evaluate the potential of the material from both an engineering and an architectural points of view, describes the main properties of the material and analyze its potential areas of application.

Keywords: translucent concrete, Aron Losonczi, litracon, lucem.

Встроительной практике бетон актуален уже более 6000 лет. Все это время материал интенсивно развивался, менялись технологии производства, улучшались эксплуатационные свойства, расширялся диапазон применения, но образ бетона, как индустриального строительного материала

вцелом был неизменен. До недавнего времени можно было сказать, что практичности и гибкости бетоначасто не хватает налетаутонченности и авторства. Материалтребовалось «освежить».

В2001 году молодой венгерский архитектор Арон Лошонци (Aron Losonczi) предпринял свою первую попытку открыть новую главу в мировой истории бетона, объединив популярнейший в мире строительный материал с телекоммуникационным оптическим волокном и тем самым сделав бетон светопроницаемым. С этого момента бетон занял свою нишу среди декоративных строительных материалов, оставаясь при этом по-прежнему конструктивно надежным.

104

Новое изобретение получило название Litracon (сокращенное слово от Light Transmitting Concrete - светопроводящий бетон) и было впервые публично представлено в

2005 году на закрытии выставки «Liquid Stone: New Architecture in Concrete» (англ. «Жидкий камень: новая архитектура в бетоне») в Вашингтонском Национальном Музее Строительства посредством презентации нескольких экспериментальных архитектурных конструкций, в том числе четырех метрового

монумента Europe Gate (англ. «Врата в Европу», рисунок 1), знаменовавшего собой вступление Венгрии в Европейский Союз.

Новым материалом быстро заинтересовались историки бетона и в феврале 2006 года издательством

Princeton Architectural Press выпущена книга о выставке. Вступительная часть книги представляет собой ряд серией статей известных ученых и практиков, в которых описывается вся история бетона. Антуан Пикон (Antoine Picon), профессор истории архитектуры и технологии Гарвардского Университета, пишет о происхождении бетона в широком контек-

сте истории развития технологий. Соредактор Жан-Луи Коэн (Jean-Lois Cohen) анализирует вопрос о том, как различный подход французской и немецкой национальных строительных культур повлияли на разработку и производство европейского бетона. Адриан Форти (Adrian Forty), профессор истории архитектуры Бартлетской школы архитектуры в Лондоне, пишет о том, что бетон следует рассматривать в большей мере как технологический, а не специальный материал, приводя примеры из истории Италии после Второй Мировой Войны. Режан Лего (Rejean Legault), архитектурный историк и профессор Квебекского Университета в Монреале, прослеживает в своей статье современные явления в Северной Америке, которые изменили внешний вид бетона.

Вторая же часть книги посвящена той тематике, которая была представлена на выставке

Liquid Stone: New Architecture in Concrete». Гай Норденсон (Guy Nordenson), инженер-строитель по образованию и профессор Принстонского Университета, характеризует бетонную конструкцию как декоративно-отделочный элемент. Архитекторы из Нью-Йорка Тод Вильяме ( Tod Williams) и Билли Цинн (Billie Tsien), которые занимались дизайном выставки Liquid Stone, обращают внимание на широкий спектр возможных вариантов внешнего вида и отделки бетона. Куратор выставки Мартин Меллер (Martin Moeller) дискутирует по поводу удивительно моралистических аргументов, на которые ссылаются при обсуждении надлежащей формы бетона. И, наконец, Франц-Йозеф Ульм (Franz-Josef Ulm), профессор Отдела гражданских и природоохранных разработок Массачусетского Технологического Института, показывает удивительные новые направления в научных исследованиях, которые, несомненно, будут формировать будущий дизайн и строительство с использованием бетона.

Несмотря на то, что большинство специалистов склонились классифицировать новый материал скорее как декоративно-отделочный, следует отметить так же тот факт, что при содержании стекловолокна в образце всего в пределах 5%, технические характеристики бетона практически не изменяются и Litracon лишь незначительно проигрывает по своим прочностными характеристиками другим конструкциям из мелкозернистого бетона. При этом свойства используемого оптоволокна позволяют передавать свет с одной поверхности на другую, при толщине образца до 2 м, создавая тем самым иллюзию воздушности интерьера.

105

В настоящее время светопроницаемый бетон представлен несколькими марками и производителями. В России распространением этого материала занимается преимущественно немецкая компания Lucem, поэтому далее речь пойдет о характеристиках продукции именно этой компании.

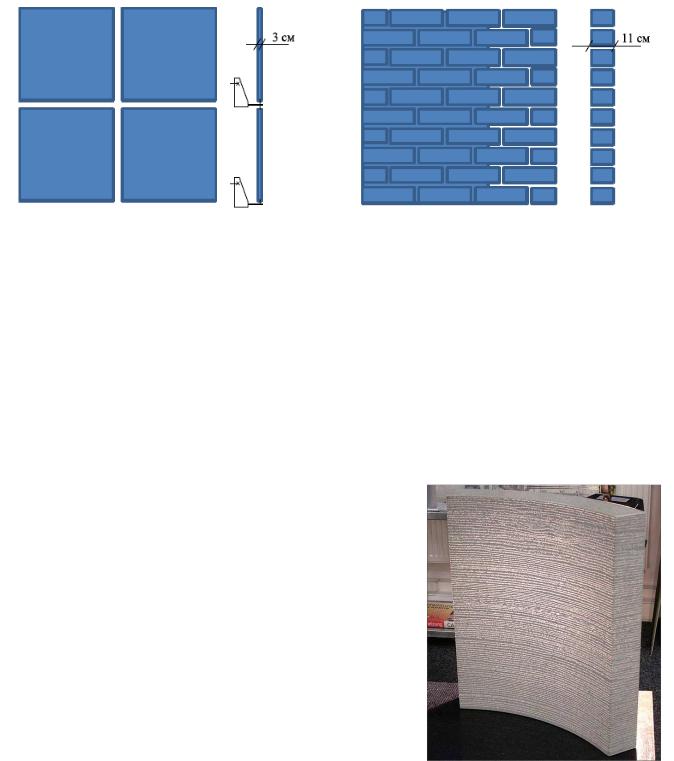

Серийное производство светопроницаемого бетона Lucem заключается в послойном формировании массивного блока с последующей его обработкой и представлено на сегодняшний день двумя ветками: производством светопроницаемых фасадных панелей (рисунок 2) и производством светопроницаемых блоков (рисунок 3). Основные характеристики представлены ниже.

Так же существует не серийное производство по ценам от 800 до 1500 евро за 1 м2, при котором диаметр оптоволокна, его рисунок в конструкции, а так же размер и форма конечного продукта вариативны. Так максимально возможные габариты панелей на сегодняшний день составляют 2х1 м и могут иметь радиус (рисунок 4).

Стоит отметить, что для всех элементов светопроницаемого бетона характерна высокая сопротивляемость разрушению при температурных колебаниях и невосприимчивость к ультрафиолетовому облучению. Все элементы конструкции полностью подлежат вторичной переработке, что позволяет говорить о продукции Lucem, как об экологически чистом материале.

Все вышенаписанное характеризует светопроницаемый бетон, как перспективный конструкционный и декоративно-отделочный материал, способный добавить архитектурной выразительности без ущерба для несущей способности здания, а активное развитие в области технологии производства дает надежду на дальнейшее расширение диапазона использования материала.

Библиографический список

1.Интернет-журнал «Аrchiterials», Alli Dryer, 2009 г.

2.Подшивка публикаций о светопроницаемом бетоне с сайта представителя LUCEM в

Москве: http://www.lucem-rus.ru.

3. Официальный сайт архитектора Арона Лошонци и его компании LITRACON:

http://www.litracon.hu.

4. Другие публикации в Интернете за 2005-2012 гг.

References

1.Internet-magazine «Аrchiterials», Alli Dryer, 2009.

2.Filing of publications about transparent concrete from a site of the representative LUCEM in Moscow: http://www.lucem-rus.ru.

3.Official site of the architect Aron Losonczi and his company LITRACON: http://www.litracon.hu.

4.Another Internet-publications, 2005-2012.

107

А.Н. Гойкалов, Е.В. Шурова

ПЕРСПЕКТИВЫ ПРОИЗВОДСТВА И ПРИМЕНЕНИЯ ЯЧЕИСТОГО БЕТОНА В ЖИЛИЩНОМ СТРОИТЕЛЬСТВЕ НА ТЕРРИТОРИИ РОССИИ

Рассмотрены перспективы производства и применения ячеистого бетона в жилищном строительстве на территории России. Приведены необходимые для жилищного строительства эксплуатационные характеристики газобетона в сравнении с другими строительными материалами: экологические, экономические, теплоаккумулирующие, противопожарные. Один из первых отечественных масштабных опытов освоения производства и применения этого материала проходил в г. Воронеже, где газобетон получил жизнь и утвердился в строительной практике, доказав свою высокую техни- ко-экономическую эффективность.

Ключевые слова: ячеистый бетон, газобетон, эффективность.

A.N. Goikalov, E.V. Shurova

PROSPECTS OF MANUFACTURE AND APPLICATION OF CELLULAR CONCRETE

IN HOUSING CONSTRUCTION IN TERRITORY OF RUSSIA

Prospects of manufacture and application of cellular concrete in housing construction in territory of Russia are considered. Are resulted necessary for housing construction operational characteristics of a gas concrete in comparison with other building materials: ecological, economic, heat-accumulating, fireprevention. One of the first domestic scale experiences of manufacture and applications of this material passed in Voronezh where the gas concrete has received life and has affirmed as building practice, having proved the high technical and economic efficiency.

Keywords: cellular concrete, gas concrete, efficiency.

Вначале 60-х годов прошлого века в качестве материала для ограждающих конструкций стали широко применять ячеистый бетон. Один из первых отечественных масштабных опытов освоения производства и применения этого материала проходил в г. Воронеже, где газобетон получил жизнь и утвердился в строительной практике, доказав свою высокую тех- нико-экономическую эффективность.

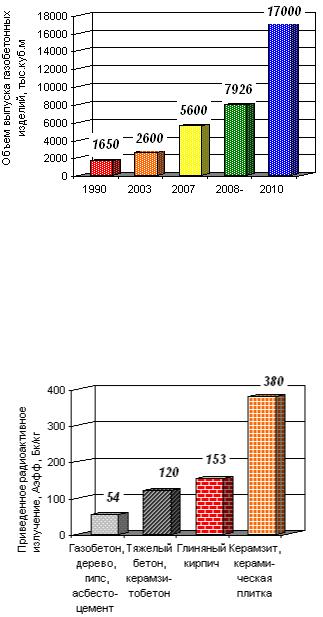

Внастоящее время интерес к ячеистым бетонам существенно возрос. В годы перестройки в стране после спада строительства произошло снижение производства газобетона. Большая часть существующих газобетонных заводов была закрыта. Заметное увеличение его производства началось, начиная с 2000 года.
