6. Контрольные вопросы
1. Опишите способы построения линии, имеющей начальную точку 0, 0, и конечную точку 100, 100.
2. Каким образом можно задать цвет графического примитива?
3. Каким образом можно изменить тип линии?
4. Для каких целей необходимы новые слои?
5. Перечислите способы изменения масштаба изображения чертежа на экране.
6. каким образом и для чего создаются шаблоны чертежей?
7. Как включить режим ортогонального указания координат примитивов?
8. Для каких целей необходима панель привязки?
9. Как вводятся текстовые надписи?
Справочный материал
Пример создания рамки с основной надписью формата А4.
Определение размеров чертежа
Command: limits
Зададим размеры чертежа 210 мм х 297 мм
Reset Model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
Specify upper right corner <420.0000,297.0000>: 210,297
Включим проверку выхода за пределы
Command: limits
Reset Model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: on
Создание границ чертежа
Command: line
Specify first point: 0,0
Specify next point or [Undo]: 210,0
Specify next point or [Undo]: 210,297
Specify next point or [Close/Undo]: 0,297
Specify next point or [Close/Undo]: close
Создание рамки
Command: line
Specify first point: 20,5
Specify next point or [Undo]: 205,5
Specify next point or [Undo]: 205,292
Specify next point or [Close/Undo]: 20,292
Specify next point or [Close/Undo]: close
Создание основной надписи
Command: line
Specify first point: 20,60
Specify next point or [Undo]: @185<0
Command: line
Specify first point: 85,5
Specify next point or [Undo]: @55<90
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 20,10
Specify next point or [Undo]: @65<0
Specify next point or [Undo]: *Cancel*
С помощью команды создания массива создадим набор 10 параллельных линий. Для этого выберем команду массив, в окне создания массива (рис. 15) укажем количество строк – 10, количество столбцов – 1, расстояние между линиями – 10 мм, выберем с помощью кнопки выбора объекта нижнюю линию ряда, нарисованную ранее.
Рис. 14. Окно создания массива
Далее продолжаем создание основной надписи
Command: line
Specify first point: 37,5
Specify next point or [Undo]: @55<90
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 60,5
Specify next point or [Undo]: @55<90
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 75,5
Specify next point or [Undo]: @55<90
Specify next point or [Undo]: *Cancel*
Command: line Specify first point: *Cancel*
Command: line
Specify first point: 27,35
Specify next point or [Undo]: @25<90
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 85,20
Specify next point or [Undo]:
Выберите команду "привязать к перпендикуляру" и укажите крайнюю правую вертикальную линию рамки
Specify next point or [Undo]: _per to
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 85,45
Specify next point or [Undo]:
Выберите команду "привязать к перпендикуляру" и укажите крайнюю правую вертикальную линию рамки
Specify next point or [Undo]: _per to
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 155,5
Specify next point or [Undo]: 155,45
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 155,25
Specify next point or [Undo]: 205,25
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 170,25
Specify next point or [Undo]: 170,45
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 187,25
Specify next point or [Undo]: 187,45
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 155,40
Specify next point or [Undo]: 205,40
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 160,40
Specify next point or [Undo]: 160,25
Specify next point or [Undo]: *Cancel*
Command: line
Specify first point: 165,40
Specify next point or [Undo]: 165,25
Specify next point or [Undo]: *Cancel*
Вставка текста
Command: dtext
Current text style: "STANDARD" Text height: 2.5000
Specify start point of text or [Justify/Style]: 21,36
Specify height <2.5000>: 2
Specify rotation angle of text <0>:
Enter text: Изм.
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 28,36
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Лист
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 39,36
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: № докум.
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 61,36
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Подпись
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 76,36
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Дата
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 156,41
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Лит.
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 171,41
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Масса
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 188,41
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Масштаб
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 156,21
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Лист
Enter text: *Cancel*
Command: dtext
Current text style: "STANDARD" Text height: 2.0000
Specify start point of text or [Justify/Style]: 176,21
Specify height <2.0000>: 2
Specify rotation angle of text <0>:
Enter text: Листов
Enter text: *Cancel*

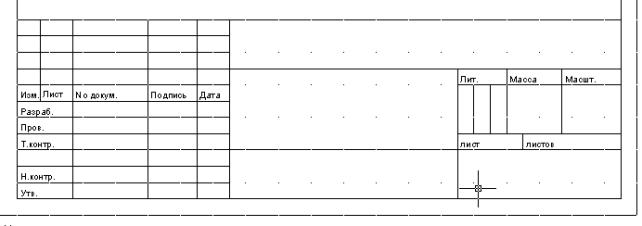

С амостоятельно дополните рамку недостающими надписями (рис. 15).
Рис. 15. Основная надпись
Набор геометрических элементов (примитивов):
Наименование |
Изображение |
Описание |
Точка (Point)
|
• +
|
Точки могут изображаться на экране дисплея различными графическими знаками. Точка определяется координатами (X, Y, Z). |
Линия (Line)
|
|
Часть прямой линии, определяемая двумя крайними точками. Отрезки в AutoCad могут иметь толщину. |
Мультилиния (MLINE)
|
|
Отрисовывается как отрезок задаваемой ширины и числа линий в пучке. |
Дуга (Arc)
|
|
Часть окружности, определяемая центром, радиусом и двумя центральными углами. |
Круг (Circle)
|
|
Часть плоскости, ограниченная окружностью. |
Полилиния (Polyline)
|
|
Составная линия, включающая в себя прямолинейные и дуговые сегменты. Отличительной особенностью полилинии является то, что ее сегменты могут иметь не только постоянную, но и переменную ширину. |
Многоугольник (Polygon)
|
|
Отрисовывается одной полилинией, состоящей из прямолинейных сегментов равной длины |
Эллипс (Ellips) |
|
Отрисовывается одной полилинией, сегменты которой являются дугами двенадцати центрового овала |
Кольцо (Donut)
|
|
Отрисовывается замкнутой полилинией, состоящей из одного имеющего ширину дугового сегмента |
Текст (Text)
|
|
Примитив, являющийся совокупностью строк текста и специфических для текста свойств: гарнитуры, угла наклона, точки вставки и др. Используется векторный способ построения шрифтовых знаков, которые создаются как формы |
Размер (Dimension)
|
|
Составной примитив, состоящий из отрезков, дуг, стрелок и размерного текста. |
Блок (Block)
|
|
Составной примитив, сформированный из других примитивов или их совокупностей и имеющий имя |
ЗМ Грань (3D Расе)
|
|
Часть плоскости, ограниченная четырьмя отрезками. Основным свойством граней является их непрозрачность при удалении скрытых линий. |
