2.1.3. Порядок выполнения работы

2.1.3.1. Установить оправку с тремя эксцентричными кольцами на токарный станок.

2.1.3.2. Закрепить в резцедержателе державку с индикатором; измерительный наконечник индикатора должен быть расположен в горизонтальной плоскости, строго по оси центров станка.

2.1.3.3. Повернуть последовательно все три обрабатываемых кольца так, чтобы биение составляло мм. Поворачивая заготовку произвести измерение радиального биения по всей окружности индикатором, через каждые 30 и показания индикатора занести в таблицу отчета.

2.1.3.4. Снять индикатор и закрепить в резцедержателе резец. Вылет резца должен быть 30...40 мм.

2.1.3.5. Проточить последовательно все три кольца, сняв эксцентричный припуск на заготовках (кольцах) за один проход. Минимальную глубину резания (глубину резания на минимальном радиусе эксцентричных колец) установить мм; подачу мм/об, скорость резания м/мин.

2.1.3.6. Снять резец и установить в резцедержателе индикатор с державкой строго по линии центров станка.

2.1.3.7. Измерить индикатором радиальное биение колец после обработки аналогично п.3 и показания индикатора занести в таблицу отчета.

2.1.3.8. Вычислить значения радиальной составляющей силы резания по формуле (34) для всех положений, при которых проводились измерения радиального биения колец, и построить графики «нагрузка-перемещение».

2.1.3.9. Определить среднюю жесткость узлов станка, аппроксимируя нагрузочные ветви графиков «нагрузка - перемещение» линейной зависимостью по формуле (17) и пользуясь для обработки результатов измерений методом наименьших квадратов.

2.1.3.10. Определить среднюю жесткость токарного станка, пользуясь схемой нагрузки и перемещений узлов станка, приведенных к лезвию режущего инструмента.

2.1.4. Порядок выполнения работы на пэвм

2.1.4.1. Подключить системный блок и монитор компьютера к электросети. Произвести начальную загрузку операционной системы MS-DOS.

2.1.4.2. Вставить гибкий магнитный диск (дискету) с файлами лабораторных работ в дисковод системного блока.

2.1.4.3. Путем последовательного нажатия клавиш А ENTER перейти в корневой каталог дискеты, переключить клавиатуру на русский алфавит (одновременное нажатие клавиш Ctrl и Shift) и набрать с клавиатуры слово «бейсик».

2.1.4.4. Нажатием клавиши ENTER запустить программу Q BASIC, очистить окно справки (нажатием на клавишу Esc) и путем нажатия клавиши Alt войти в меню программы Q BASIC.

2.1.4.5. При помощи клавиши ← подвести курсор к разделу «Файл» и нажать на клавишу ENTER. В образовавшемся окне с помощью клавиши ↓ подвести курсор к разделу «открыть» и нажатием на клавишу ENTER войти в меню файлов Q BASIC.

2.1.4.6. Нажатием клавиши Tab переместить курсор в меню файлов Q BASIC и при помощи клавиши ↓ установить его на разделе Л.р.2.ТМС. bas.

2.1.4.7. Нажимая клавишу ENTER войти в файл программы Л.р.2.ТМС. bas.

2.1.4.8. Для запуска программы Л.р.2.ТМС. bas одновременно нажмите клавиши Shift и F5. На экране монитора откроется окно, содержащее информацию в соответствии с рис.5.

Рис.5. Содержание первого окна программы Л.р.2.ТМС.bas

2.1.4.9. После нажатия клавиши «пробел» начинается автоматическое измерение радиального биения эксцентричных колец заготовки индикатором с ценой деления 0,01 мм по всей окружности через каждые 30, а результаты замеров высвечиваются в таблице по мере их появления. Значения радиального биения заносят в таблицу отчета.

2.1.4.10. После нажатия на клавишу «пробел», откроется окно, содержащее информацию в соответствии с рис.6.

Рис.6. Содержание второго окна программы Л.р.2.ТМС.bas

2.1.4.11. За знаком ? на местах мигающих курсоров (см.рис.6) введите с клавиатуры заданные режимы резания.

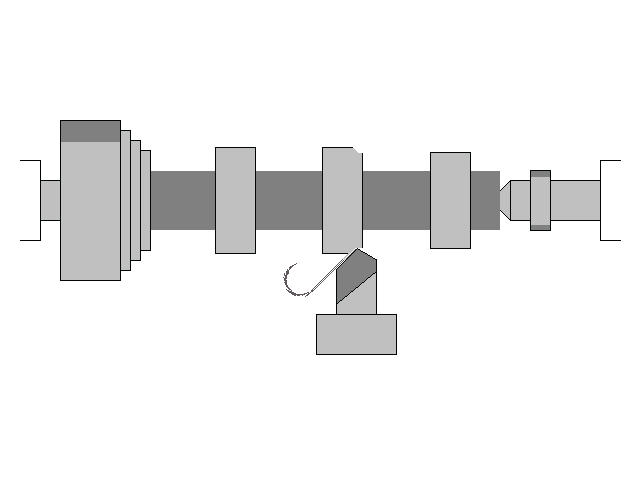

2.1.4.12. После двойного нажатия клавиши «пробел» откроется окно (рис.7), в котором можно наблюдать динамику протекания лабораторного процесса обработки эксцентричных колец с переменной величиной припуска (процесса резания).

2.1.4.13. После двойного нажатия клавиши «пробел», начинается автоматическое измерение радиального биения обработанного у передней бабки (обточенного) кольца индикатором с ценой деления 0,01 мм по всей окружности через каждые 30, а результаты замеров высвечиваются в таблице по мере их появления (см. рис.8). Значения радиального биения заносят в таблицу отчета.

Рис.7. Содержание третьего окна программы Л.р.2.ТМС.bas

Рис.8. Содержание четвертого окна программы Л.р.2.ТМС.bas

2.1.4.14. После двойного нажатия клавиши «пробел», начинается автоматическое измерение радиального биения обработанного у задней бабки (обточенного) кольца индикатором с ценой деления 0,01 мм по всей окружности через каждые 30, а результаты замеров высвечиваются в таблице по мере их появления (см. рис.9). Значения радиального биения также заносят в таблицу отчета.

2.1.4.15. После нажатия клавиши «пробел» откроется окно, содержащее результаты расчета составляющей силы резания для передней бабки в соответствии с рис.10. Значения силы резания заносят в таблицу отчета.

Рис.9. Содержание пятого окна программы Л.р.2.ТМС.bas

Рис.10. Содержание шестого окна программы Л.р.2.ТМС.bas

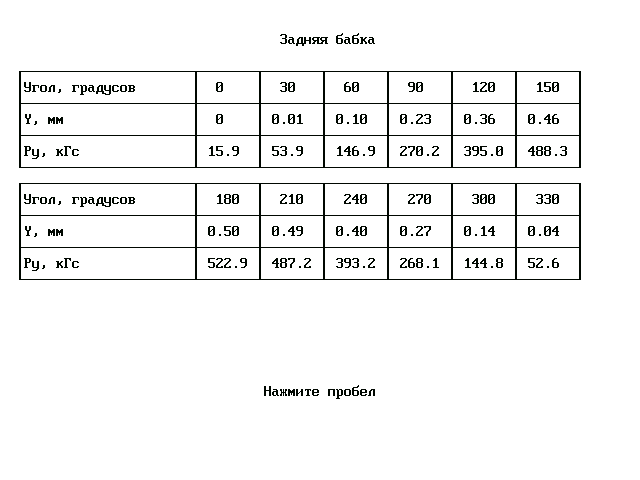

2.1.4.16. После нажатия клавиши «пробел» откроется окно, содержащее результаты расчета составляющей силы резания для задней бабки в соответствии с рис.11. Значения силы резания также заносят в таблицу отчета.

Рис.11. Содержание седьмого окна программы Л.р.2.ТМС.bas

2.1.4.17. Нажимая клавишу «пробел» можно открыть окно (см. рис.12), в котором производится построение графика «нагрузка перемещение» для передней и задней бабки.

2.1.4.18. Выполнить работы по п.п. 2.1.3.9-2.1.3.10.

2.1.4.19. По окончании выполнения исследований одновременным нажатием клавиш Ctrl и Pause Break остановить выполнение программы.

2.1.4.20. Нажимая последовательно клавиши Alt и ← переместить курсор в меню программы Q BASIC к разделу «Файл» и, посредством клавиш ENTER и ↓ , подвести его в образовавшемся окне к разделу “Выход”.

2.1.4.21. Нажать клавишу ENTER и завершить работу программы Q BASIC.

2.1.4.22. Отключить системный блок и монитор компьютера от электросети.

Рис.12. Содержание восьмого окна программы Л.р.2.ТМС.bas
