2.2.4. Порядок выполнения работы на пэвм
2.2.4.1. Подключить системный блок и монитор компьютера к электросети. Произвести начальную загрузку операционной системы MS-DOS.
2.2.4.2. Вставить гибкий магнитный диск (дискету) с файлами лабораторных работ в дисковод системного блока.
2.2.4.3. Путем последовательного нажатия клавиш А ENTER перейти в корневой каталог дискеты, переключить клавиатуру на русский алфавит (одновременное нажатие клавиш Ctrl и Shift) и набрать с клавиатуры слово «бейсик».
2.2.4.4. Нажатием клавиши ENTER запустить программу Q BASIC, очистить окно справки (нажатием на клавишу Esc) и путем нажатия клавиши Alt войти в меню программы Q BASIC.
2.2.4.5. При помощи клавиши ← подвести курсор к разделу «Файл» и нажать на клавишу ENTER. В образовавшемся окне с помощью клавиши ↓ подвести курсор к разделу «открыть» и нажатием на клавишу ENTER войти в меню файлов Q BASIC.
2.2.4.6. Нажатием клавиши Tab переместить курсор в меню файлов Q BASIC и при помощи клавиши ↓ установить его на разделе Л.р.3.ТМС. bas.
2.2.4.7. Нажимая клавишу ENTER войти в файл программы Л.р.3.ТМС. bas.

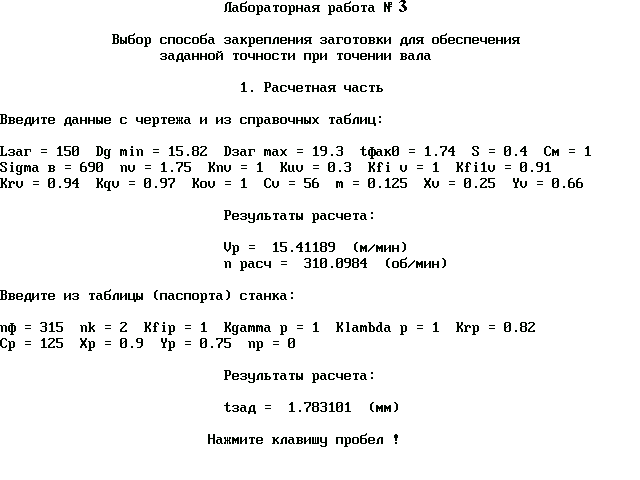

2.2.4.8. Для запуска программы Л.р.3.ТМС. bas одновременно нажмите клавиши Shift и F5. На экране монитора откроется окно, содержащее информацию в соответствии с рис.17.
Рис.17. Содержание первого окна программы Л.р.3.ТМС.bas
2.2.4.9. Выполните работы по п.п.2.2.3.1 -
2.2.3.11 и введите требуемые значения на
места мигающих курсоров. Результаты
расчета
и
внесите в отчет по лабораторной работе.

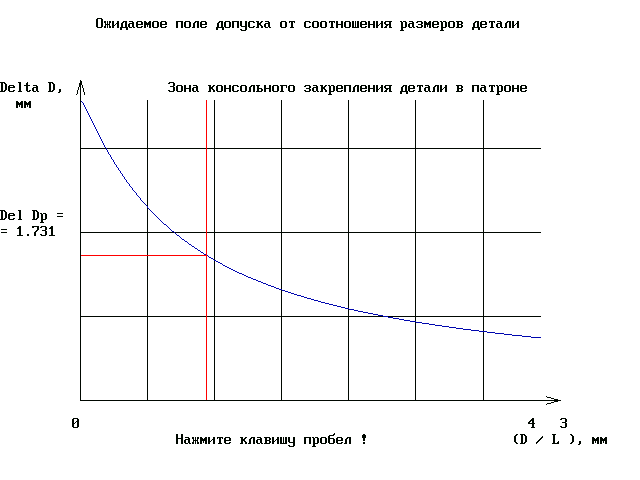

2.2.4.10. Для построения
графика
нажмите клавишу «пробел». На экране
монитора откроется окно, содержащее
информацию в соответствии с рис.18. В
левой части окна высвечивается значение
(Delta
D),
соответствующее граничному значению
отклонения размера диаметра для принятого
соотношения размеров заготовки
при консольном закреплении обтачиваемой
заготовки в патроне. Если допустимое
отклонение размера обтачиваемого
диаметра
больше
,
то выбирают способ консольного закрепления
детали в патроне при обточке, если меньше
- закрепляют деталь в токарном патроне
и вращающемся центре.
Рис.18. Содержание второго окна программы Л.р.3.ТМС.bas

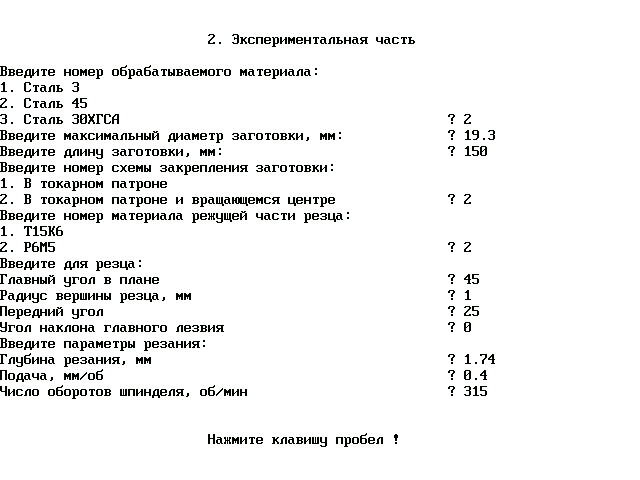

2.2.4.11. После нажатия клавиши «пробел» откроется окно (рис. 19), в которое за знаками мигающих курсоров необходимо будет ввести исходные данные для имитации выполнения экспериментальных исследований на ПЭВМ при заданных параметрах обтачиваемой детали и режущего инструмента.
Рис.19. Содержание третьего окна программы Л.р.3.ТМС.bas

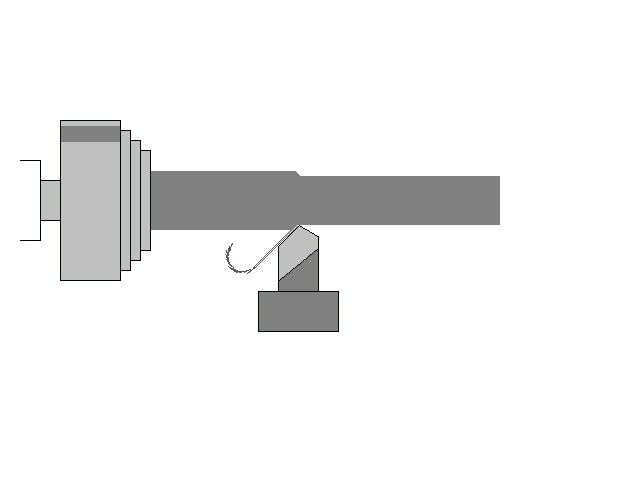

2.2.4.12. После двойного нажатия клавиши «пробел» в зависимости от выбранной схемы закрепления заготовки произойдет открытие окон в соответствии с рис.20 или рис.21, в которых можно наблюдать динамику протекания лабораторного процесса наружного точения заготовки.
Рис.20. Содержание четвертого окна программы Л.р.3.ТМС.bas
Рис.21. Содержание пятого окна программы Л.р.3.ТМС.bas

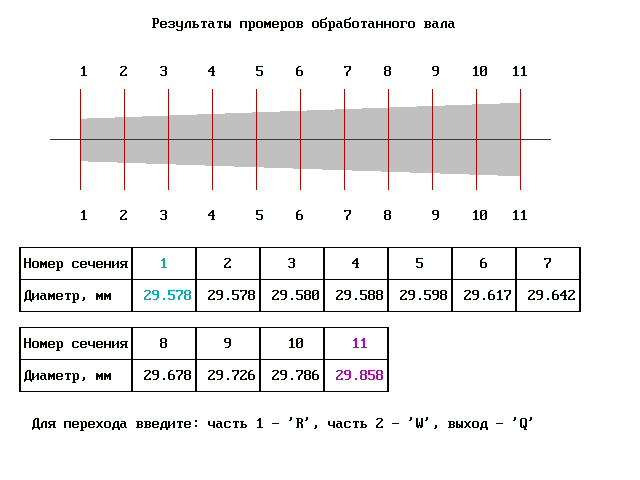

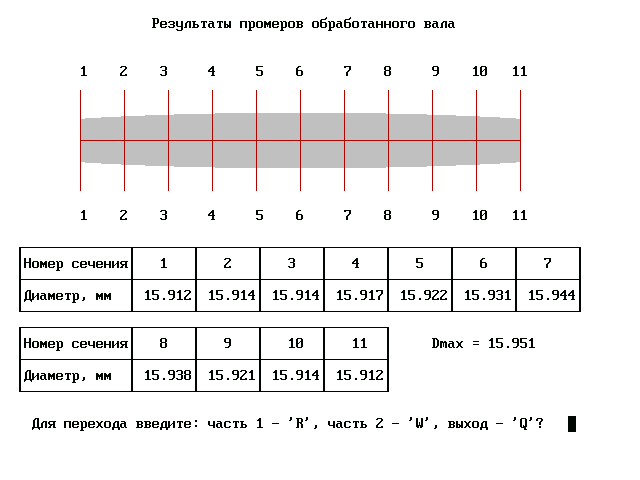

2.2.4.13. По окончании имитации процесса
точения, после нажатия на клавишу
«пробел», в зависимости от выбранной
схемы закрепления заготовки открываются
окна в соответствии с рис.22 или рис.23, в
которых приведены форма и получаемые
в результате механической обработки
диаметральные размеры детали в ее
контрольных сечениях по длине. Расстояние
между контрольными сечениями соответствует
.
Если размеры детали не выходят за пределы
заданного поля допуска, то способ ее
закрепления при наружном точении выбран
правильно. В противном случае необходимо
произвести изменение способа закрепления
заготовки при точении и выполнить
экспериментальную часть вновь.
Рис.22. Содержание шестого окна программы Л.р.3.ТМС.bas
Рис.23. Содержание седьмого окна программы Л.р.3.ТМС.bas
2.2.4.14. По окончании выполнения исследований одновременным нажатием клавиш Ctrl и Pause Break остановить выполнение программы.
2.2.4.15. Нажимая последовательно клавиши Alt и ← переместить курсор в меню программы Q BASIC к разделу «Файл» и, посредством клавиш ENTER и ↓ , подвести его в образовавшемся окне к разделу “Выход”.
2.2.4.16. Нажать клавишу ENTER и завершить работу программы Q BASIC.
2.2.4.17. Отключить системный блок и монитор компьютера от электросети.
